Технологический узел для изготовления плазменным напылением формообразующего инструмента

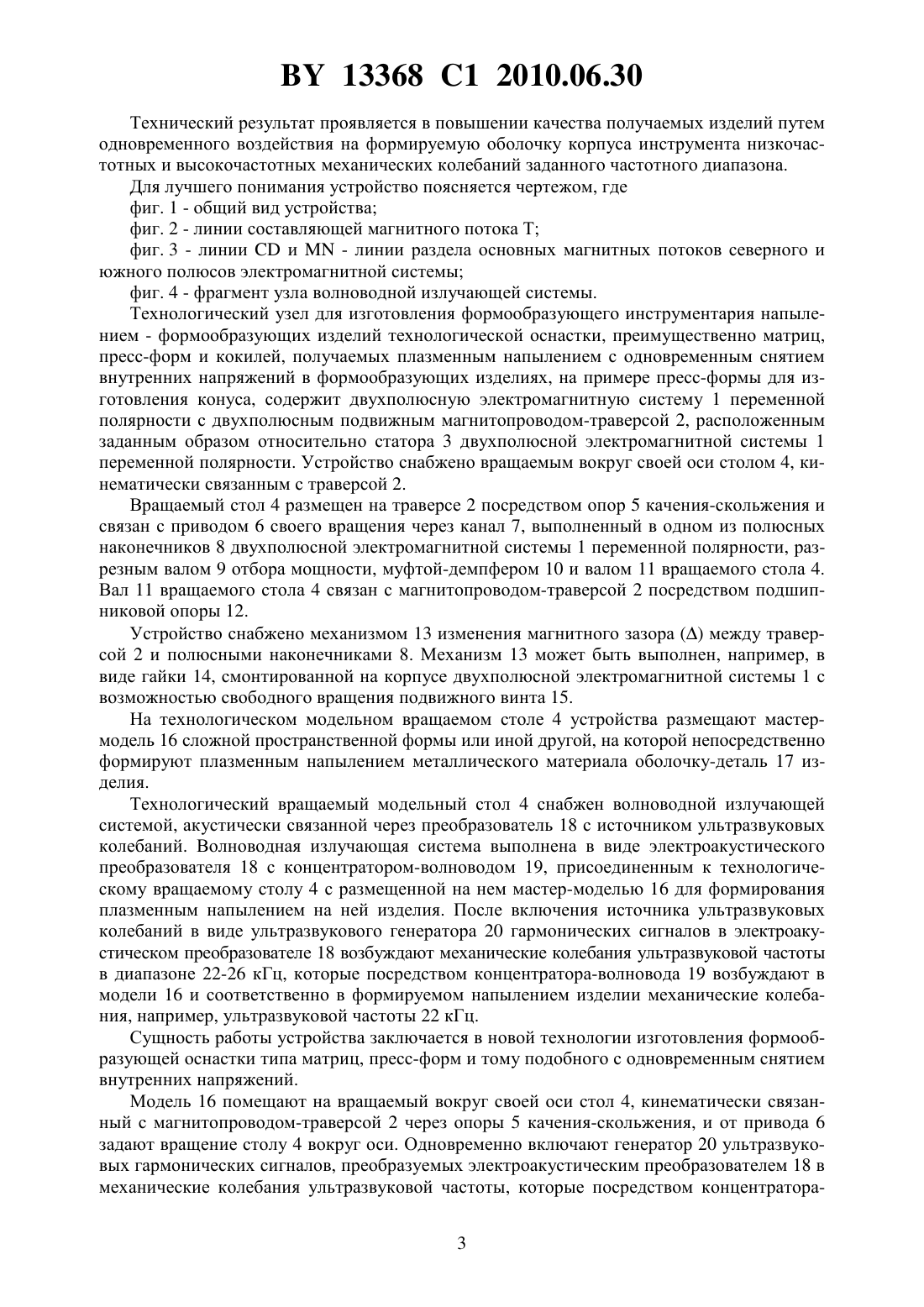

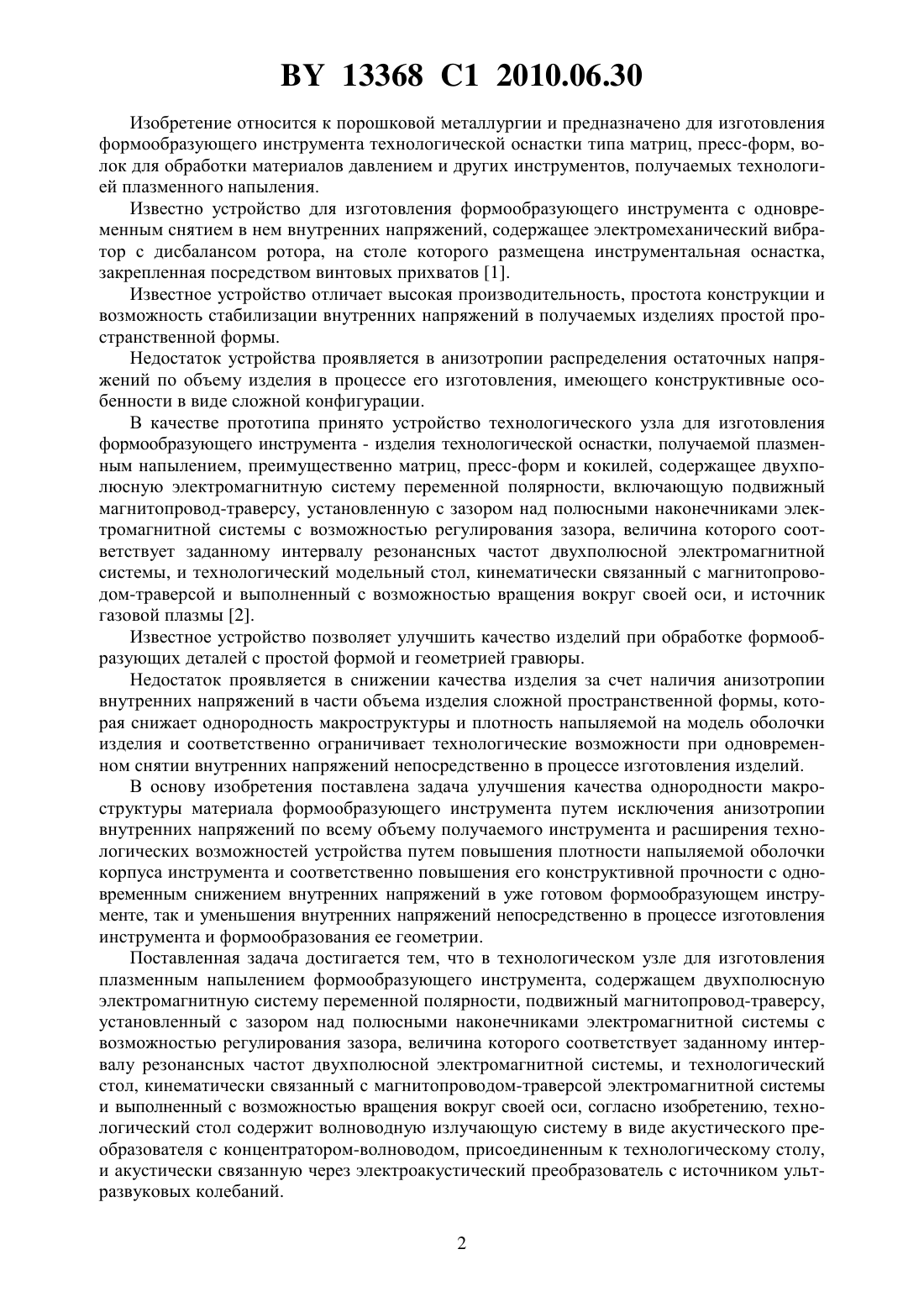

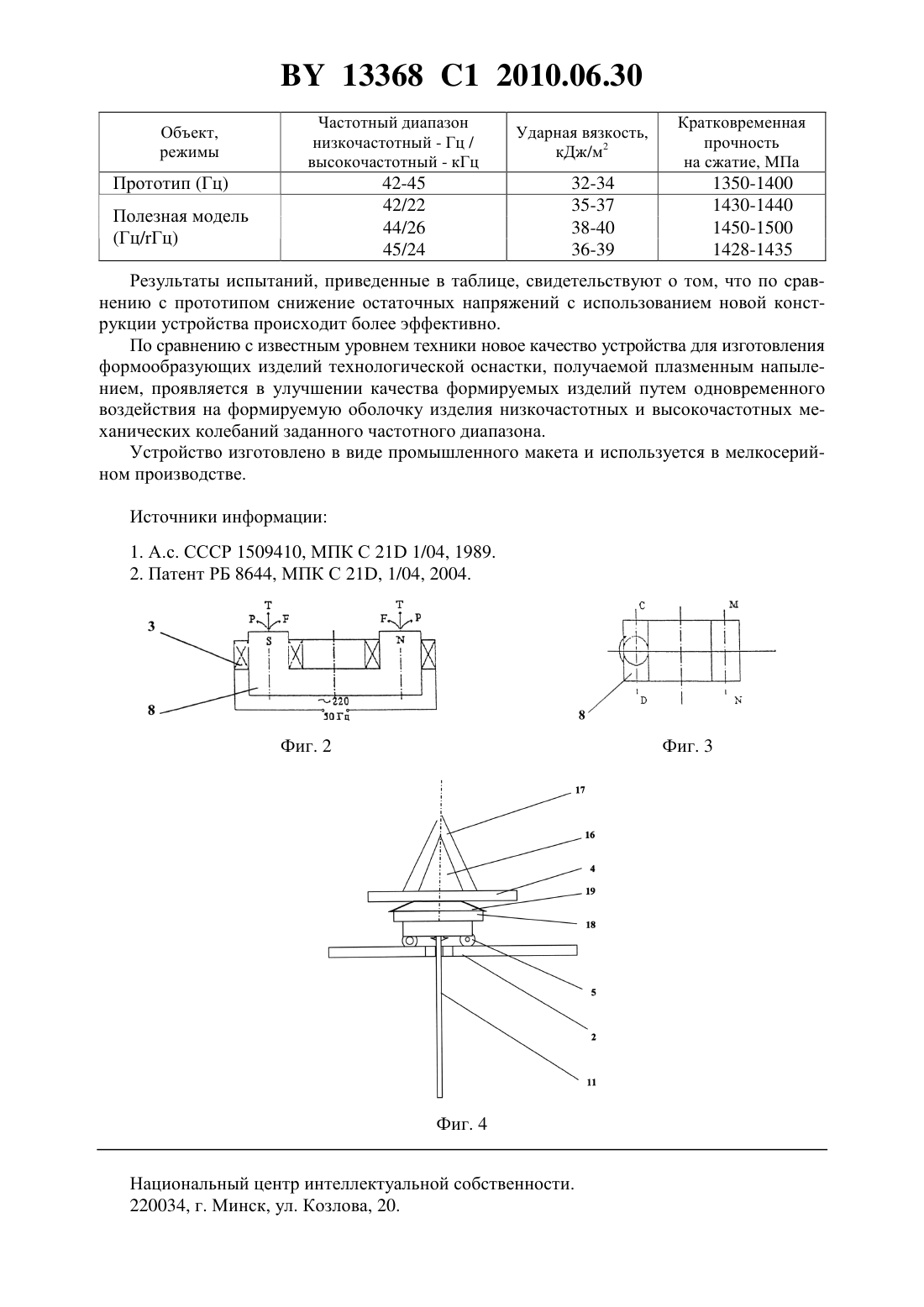

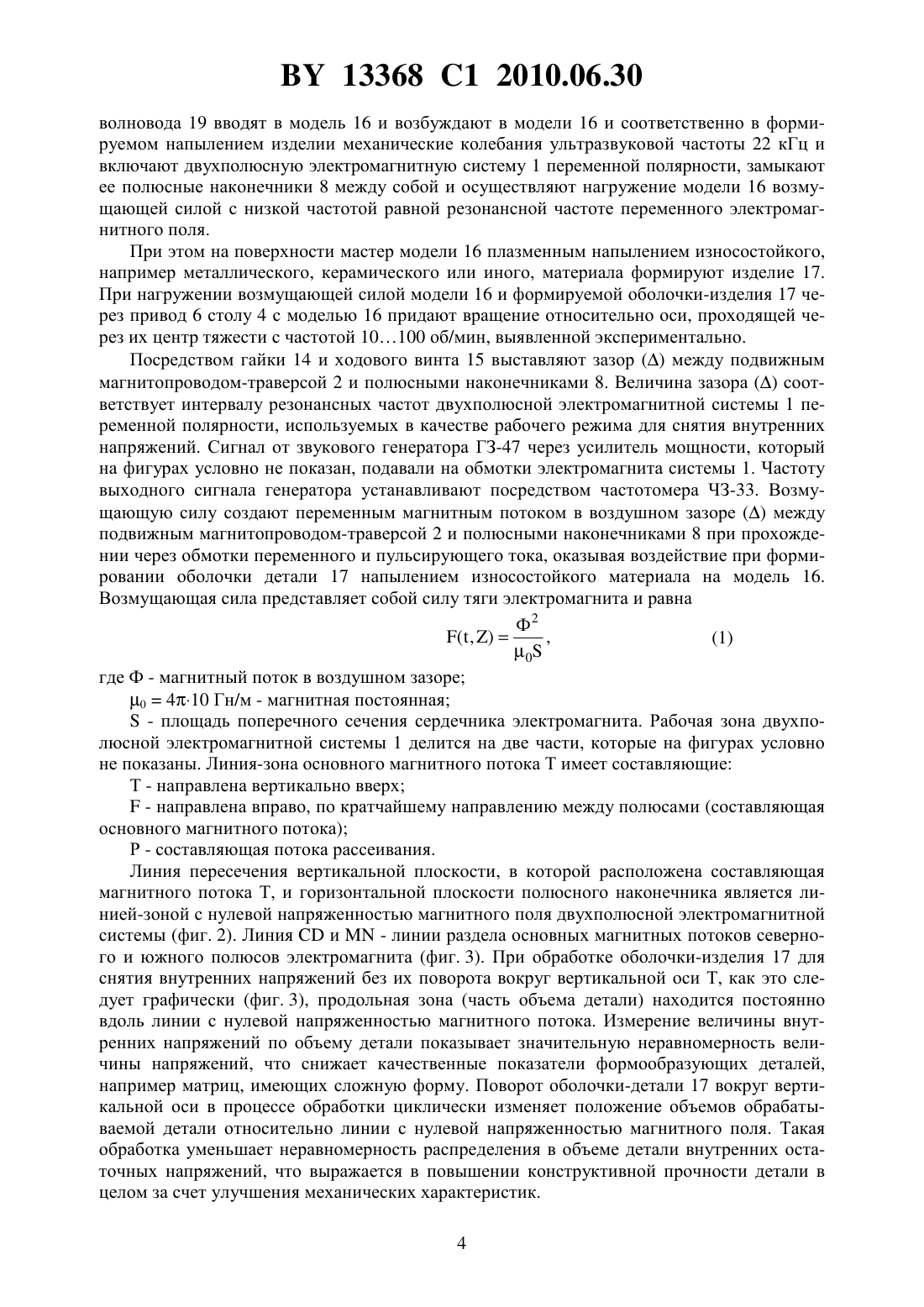

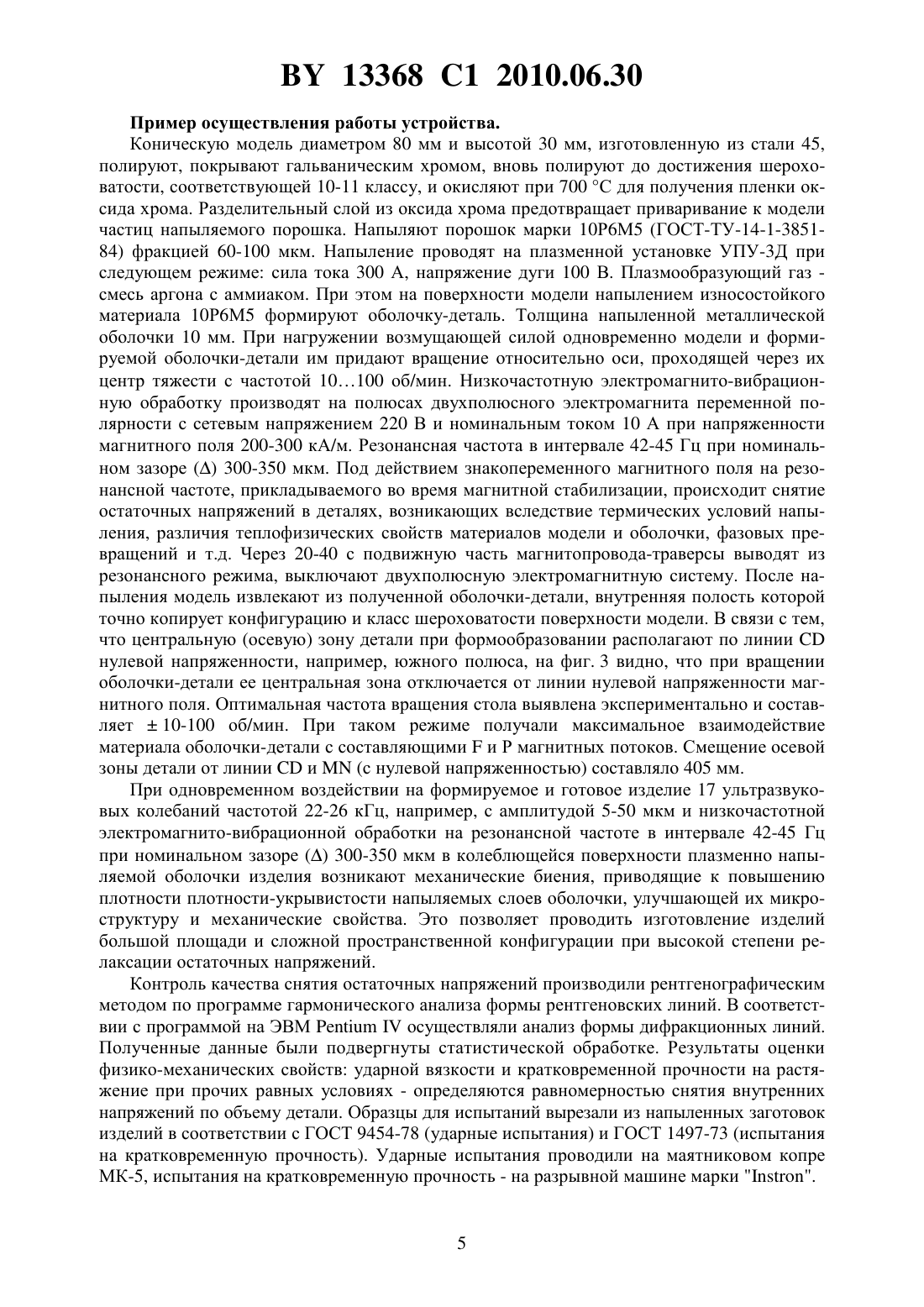

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕХНОЛОГИЧЕСКИЙ УЗЕЛ ДЛЯ ИЗГОТОВЛЕНИЯ ПЛАЗМЕННЫМ НАПЫЛЕНИЕМ ФОРМООБРАЗУЮЩЕГО ИНСТРУМЕНТА(71) Заявитель Белорусский национальный технический университет(72) Авторы Соколов Юрий Валентинович Хлебцевич Всеволод Алексеевич Вершина Алексей Константинович Шипко Алексей Алексеевич Трощий Владимир Викторович Позняк Ирина Геннадьевна(73) Патентообладатель Белорусский национальный технический университет(57) Технологический узел для изготовления плазменным напылением формообразующего инструмента, содержащий двухполюсную электромагнитную систему переменной полярности, подвижный магнитопровод-траверсу, установленный с зазором над полюсными наконечниками электромагнитной системы с возможностью регулирования зазора, величина которого соответствует заданному интервалу резонансных частот двухполюсной электромагнитной системы, и технологический стол, кинематически связанный с магнитопроводомтраверсой электромагнитной системы и выполненный с возможностью вращения вокруг своей оси, отличающийся тем, что технологический стол содержит волноводную излучающую систему, выполненную в виде электроакустического преобразователя с концентратором-волноводом, присоединенным к технологическому столу, и акустически связанную через электроакустический преобразователь с источником ультразвуковых колебаний. 13368 1 2010.06.30 Изобретение относится к порошковой металлургии и предназначено для изготовления формообразующего инструмента технологической оснастки типа матриц, пресс-форм, волок для обработки материалов давлением и других инструментов, получаемых технологией плазменного напыления. Известно устройство для изготовления формообразующего инструмента с одновременным снятием в нем внутренних напряжений, содержащее электромеханический вибратор с дисбалансом ротора, на столе которого размещена инструментальная оснастка,закрепленная посредством винтовых прихватов 1. Известное устройство отличает высокая производительность, простота конструкции и возможность стабилизации внутренних напряжений в получаемых изделиях простой пространственной формы. Недостаток устройства проявляется в анизотропии распределения остаточных напряжений по объему изделия в процессе его изготовления, имеющего конструктивные особенности в виде сложной конфигурации. В качестве прототипа принято устройство технологического узла для изготовления формообразующего инструмента - изделия технологической оснастки, получаемой плазменным напылением, преимущественно матриц, пресс-форм и кокилей, содержащее двухполюсную электромагнитную систему переменной полярности, включающую подвижный магнитопровод-траверсу, установленную с зазором над полюсными наконечниками электромагнитной системы с возможностью регулирования зазора, величина которого соответствует заданному интервалу резонансных частот двухполюсной электромагнитной системы, и технологический модельный стол, кинематически связанный с магнитопроводом-траверсой и выполненный с возможностью вращения вокруг своей оси, и источник газовой плазмы 2. Известное устройство позволяет улучшить качество изделий при обработке формообразующих деталей с простой формой и геометрией гравюры. Недостаток проявляется в снижении качества изделия за счет наличия анизотропии внутренних напряжений в части объема изделия сложной пространственной формы, которая снижает однородность макроструктуры и плотность напыляемой на модель оболочки изделия и соответственно ограничивает технологические возможности при одновременном снятии внутренних напряжений непосредственно в процессе изготовления изделий. В основу изобретения поставлена задача улучшения качества однородности макроструктуры материала формообразующего инструмента путем исключения анизотропии внутренних напряжений по всему объему получаемого инструмента и расширения технологических возможностей устройства путем повышения плотности напыляемой оболочки корпуса инструмента и соответственно повышения его конструктивной прочности с одновременным снижением внутренних напряжений в уже готовом формообразующем инструменте, так и уменьшения внутренних напряжений непосредственно в процессе изготовления инструмента и формообразования ее геометрии. Поставленная задача достигается тем, что в технологическом узле для изготовления плазменным напылением формообразующего инструмента, содержащем двухполюсную электромагнитную систему переменной полярности, подвижный магнитопровод-траверсу,установленный с зазором над полюсными наконечниками электромагнитной системы с возможностью регулирования зазора, величина которого соответствует заданному интервалу резонансных частот двухполюсной электромагнитной системы, и технологический стол, кинематически связанный с магнитопроводом-траверсой электромагнитной системы и выполненный с возможностью вращения вокруг своей оси, согласно изобретению, технологический стол содержит волноводную излучающую систему в виде акустического преобразователя с концентратором-волноводом, присоединенным к технологическому столу,и акустически связанную через электроакустический преобразователь с источником ультразвуковых колебаний. 2 13368 1 2010.06.30 Технический результат проявляется в повышении качества получаемых изделий путем одновременного воздействия на формируемую оболочку корпуса инструмента низкочастотных и высокочастотных механических колебаний заданного частотного диапазона. Для лучшего понимания устройство поясняется чертежом, где фиг. 1 - общий вид устройства фиг. 2 - линии составляющей магнитного потока Т фиг. 3 - линиии- линии раздела основных магнитных потоков северного и южного полюсов электромагнитной системы фиг. 4 - фрагмент узла волноводной излучающей системы. Технологический узел для изготовления формообразующего инструментария напылением - формообразующих изделий технологической оснастки, преимущественно матриц,пресс-форм и кокилей, получаемых плазменным напылением с одновременным снятием внутренних напряжений в формообразующих изделиях, на примере пресс-формы для изготовления конуса, содержит двухполюсную электромагнитную систему 1 переменной полярности с двухполюсным подвижным магнитопроводом-траверсой 2, расположенным заданным образом относительно статора 3 двухполюсной электромагнитной системы 1 переменной полярности. Устройство снабжено вращаемым вокруг своей оси столом 4, кинематически связанным с траверсой 2. Вращаемый стол 4 размещен на траверсе 2 посредством опор 5 качения-скольжения и связан с приводом 6 своего вращения через канал 7, выполненный в одном из полюсных наконечников 8 двухполюсной электромагнитной системы 1 переменной полярности, разрезным валом 9 отбора мощности, муфтой-демпфером 10 и валом 11 вращаемого стола 4. Вал 11 вращаемого стола 4 связан с магнитопроводом-траверсой 2 посредством подшипниковой опоры 12. Устройство снабжено механизмом 13 изменения магнитного зазорамежду траверсой 2 и полюсными наконечниками 8. Механизм 13 может быть выполнен, например, в виде гайки 14, смонтированной на корпусе двухполюсной электромагнитной системы 1 с возможностью свободного вращения подвижного винта 15. На технологическом модельном вращаемом столе 4 устройства размещают мастермодель 16 сложной пространственной формы или иной другой, на которой непосредственно формируют плазменным напылением металлического материала оболочку-деталь 17 изделия. Технологический вращаемый модельный стол 4 снабжен волноводной излучающей системой, акустически связанной через преобразователь 18 с источником ультразвуковых колебаний. Волноводная излучающая система выполнена в виде электроакустического преобразователя 18 с концентратором-волноводом 19, присоединенным к технологическому вращаемому столу 4 с размещенной на нем мастер-моделью 16 для формирования плазменным напылением на ней изделия. После включения источника ультразвуковых колебаний в виде ультразвукового генератора 20 гармонических сигналов в электроакустическом преобразователе 18 возбуждают механические колебания ультразвуковой частоты в диапазоне 22-26 кГц, которые посредством концентратора-волновода 19 возбуждают в модели 16 и соответственно в формируемом напылением изделии механические колебания, например, ультразвуковой частоты 22 кГц. Сущность работы устройства заключается в новой технологии изготовления формообразующей оснастки типа матриц, пресс-форм и тому подобного с одновременным снятием внутренних напряжений. Модель 16 помещают на вращаемый вокруг своей оси стол 4, кинематически связанный с магнитопроводом-траверсой 2 через опоры 5 качения-скольжения, и от привода 6 задают вращение столу 4 вокруг оси. Одновременно включают генератор 20 ультразвуковых гармонических сигналов, преобразуемых электроакустическим преобразователем 18 в механические колебания ультразвуковой частоты, которые посредством концентратора 3 13368 1 2010.06.30 волновода 19 вводят в модель 16 и возбуждают в модели 16 и соответственно в формируемом напылением изделии механические колебания ультразвуковой частоты 22 кГц и включают двухполюсную электромагнитную систему 1 переменной полярности, замыкают ее полюсные наконечники 8 между собой и осуществляют нагружение модели 16 возмущающей силой с низкой частотой равной резонансной частоте переменного электромагнитного поля. При этом на поверхности мастер модели 16 плазменным напылением износостойкого,например металлического, керамического или иного, материала формируют изделие 17. При нагружении возмущающей силой модели 16 и формируемой оболочки-изделия 17 через привод 6 столу 4 с моделью 16 придают вращение относительно оси, проходящей через их центр тяжести с частотой 10100 об/мин, выявленной экспериментально. Посредством гайки 14 и ходового винта 15 выставляют зазормежду подвижным магнитопроводом-траверсой 2 и полюсными наконечниками 8. Величина зазорасоответствует интервалу резонансных частот двухполюсной электромагнитной системы 1 переменной полярности, используемых в качестве рабочего режима для снятия внутренних напряжений. Сигнал от звукового генератора ГЗ-47 через усилитель мощности, который на фигурах условно не показан, подавали на обмотки электромагнита системы 1. Частоту выходного сигнала генератора устанавливают посредством частотомера ЧЗ-33. Возмущающую силу создают переменным магнитным потоком в воздушном зазоремежду подвижным магнитопроводом-траверсой 2 и полюсными наконечниками 8 при прохождении через обмотки переменного и пульсирующего тока, оказывая воздействие при формировании оболочки детали 17 напылением износостойкого материала на модель 16. Возмущающая сила представляет собой силу тяги электромагнита и равна Ф 2(1)0 где Ф - магнитный поток в воздушном зазоре 0410 Гн/м - магнитная постоянная- площадь поперечного сечения сердечника электромагнита. Рабочая зона двухполюсной электромагнитной системы 1 делится на две части, которые на фигурах условно не показаны. Линия-зона основного магнитного потока Т имеет составляющие Т - направлена вертикально вверх- направлена вправо, по кратчайшему направлению между полюсами (составляющая основного магнитного потока) Р - составляющая потока рассеивания. Линия пересечения вертикальной плоскости, в которой расположена составляющая магнитного потока Т, и горизонтальной плоскости полюсного наконечника является линией-зоной с нулевой напряженностью магнитного поля двухполюсной электромагнитной системы (фиг. 2). Линияи- линии раздела основных магнитных потоков северного и южного полюсов электромагнита (фиг. 3). При обработке оболочки-изделия 17 для снятия внутренних напряжений без их поворота вокруг вертикальной оси Т, как это следует графически (фиг. 3), продольная зона (часть объема детали) находится постоянно вдоль линии с нулевой напряженностью магнитного потока. Измерение величины внутренних напряжений по объему детали показывает значительную неравномерность величины напряжений, что снижает качественные показатели формообразующих деталей,например матриц, имеющих сложную форму. Поворот оболочки-детали 17 вокруг вертикальной оси в процессе обработки циклически изменяет положение объемов обрабатываемой детали относительно линии с нулевой напряженностью магнитного поля. Такая обработка уменьшает неравномерность распределения в объеме детали внутренних остаточных напряжений, что выражается в повышении конструктивной прочности детали в целом за счет улучшения механических характеристик. 4 13368 1 2010.06.30 Пример осуществления работы устройства. Коническую модель диаметром 80 мм и высотой 30 мм, изготовленную из стали 45,полируют, покрывают гальваническим хромом, вновь полируют до достижения шероховатости, соответствующей 10-11 классу, и окисляют при 700 С для получения пленки оксида хрома. Разделительный слой из оксида хрома предотвращает приваривание к модели частиц напыляемого порошка. Напыляют порошок марки 10 Р 6 М 5 (ГОСТ-ТУ-14-1-385184) фракцией 60-100 мкм. Напыление проводят на плазменной установке УПУ-3 Д при следующем режиме сила тока 300 А, напряжение дуги 100 В. Плазмообразующий газ смесь аргона с аммиаком. При этом на поверхности модели напылением износостойкого материала 10 Р 6 М 5 формируют оболочку-деталь. Толщина напыленной металлической оболочки 10 мм. При нагружении возмущающей силой одновременно модели и формируемой оболочки-детали им придают вращение относительно оси, проходящей через их центр тяжести с частотой 10100 об/мин. Низкочастотную электромагнито-вибрационную обработку производят на полюсах двухполюсного электромагнита переменной полярности с сетевым напряжением 220 В и номинальным током 10 А при напряженности магнитного поля 200-300 кА/м. Резонансная частота в интервале 42-45 Гц при номинальном зазоре 300-350 мкм. Под действием знакопеременного магнитного поля на резонансной частоте, прикладываемого во время магнитной стабилизации, происходит снятие остаточных напряжений в деталях, возникающих вследствие термических условий напыления, различия теплофизических свойств материалов модели и оболочки, фазовых превращений и т.д. Через 20-40 с подвижную часть магнитопровода-траверсы выводят из резонансного режима, выключают двухполюсную электромагнитную систему. После напыления модель извлекают из полученной оболочки-детали, внутренняя полость которой точно копирует конфигурацию и класс шероховатости поверхности модели. В связи с тем,что центральную (осевую) зону детали при формообразовании располагают по линиинулевой напряженности, например, южного полюса, на фиг. 3 видно, что при вращении оболочки-детали ее центральная зона отключается от линии нулевой напряженности магнитного поля. Оптимальная частота вращения стола выявлена экспериментально и составляет 10-100 об/мин. При таком режиме получали максимальное взаимодействие материала оболочки-детали с составляющимии Р магнитных потоков. Смещение осевой зоны детали от линиии(с нулевой напряженностью) составляло 405 мм. При одновременном воздействии на формируемое и готовое изделие 17 ультразвуковых колебаний частотой 22-26 кГц, например, с амплитудой 5-50 мкм и низкочастотной электромагнито-вибрационной обработки на резонансной частоте в интервале 42-45 Гц при номинальном зазоре 300-350 мкм в колеблющейся поверхности плазменно напыляемой оболочки изделия возникают механические биения, приводящие к повышению плотности плотности-укрывистости напыляемых слоев оболочки, улучшающей их микроструктуру и механические свойства. Это позволяет проводить изготовление изделий большой площади и сложной пространственной конфигурации при высокой степени релаксации остаточных напряжений. Контроль качества снятия остаточных напряжений производили рентгенографическим методом по программе гармонического анализа формы рентгеновских линий. В соответствии с программой на ЭВМосуществляли анализ формы дифракционных линий. Полученные данные были подвергнуты статистической обработке. Результаты оценки физико-механических свойств ударной вязкости и кратковременной прочности на растяжение при прочих равных условиях - определяются равномерностью снятия внутренних напряжений по объему детали. Образцы для испытаний вырезали из напыленных заготовок изделий в соответствии с ГОСТ 9454-78 (ударные испытания) и ГОСТ 1497-73 (испытания на кратковременную прочность). Ударные испытания проводили на маятниковом копре МК-5, испытания на кратковременную прочность - на разрывной машине марки . Частотный диапазон низкочастотный - Гц / высокочастотный - кГц Кратковременная прочность на сжатие, МПа Результаты испытаний, приведенные в таблице, свидетельствуют о том, что по сравнению с прототипом снижение остаточных напряжений с использованием новой конструкции устройства происходит более эффективно. По сравнению с известным уровнем техники новое качество устройства для изготовления формообразующих изделий технологической оснастки, получаемой плазменным напылением, проявляется в улучшении качества формируемых изделий путем одновременного воздействия на формируемую оболочку изделия низкочастотных и высокочастотных механических колебаний заданного частотного диапазона. Устройство изготовлено в виде промышленного макета и используется в мелкосерийном производстве. Источники информации 1. А.с. СССР 1509410, МПК С 21 1/04, 1989. 2. Патент РБ 8644, МПК С 21, 1/04, 2004. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
