Хедер для расчёсывания и обрезки стелющихся побегов клюквы

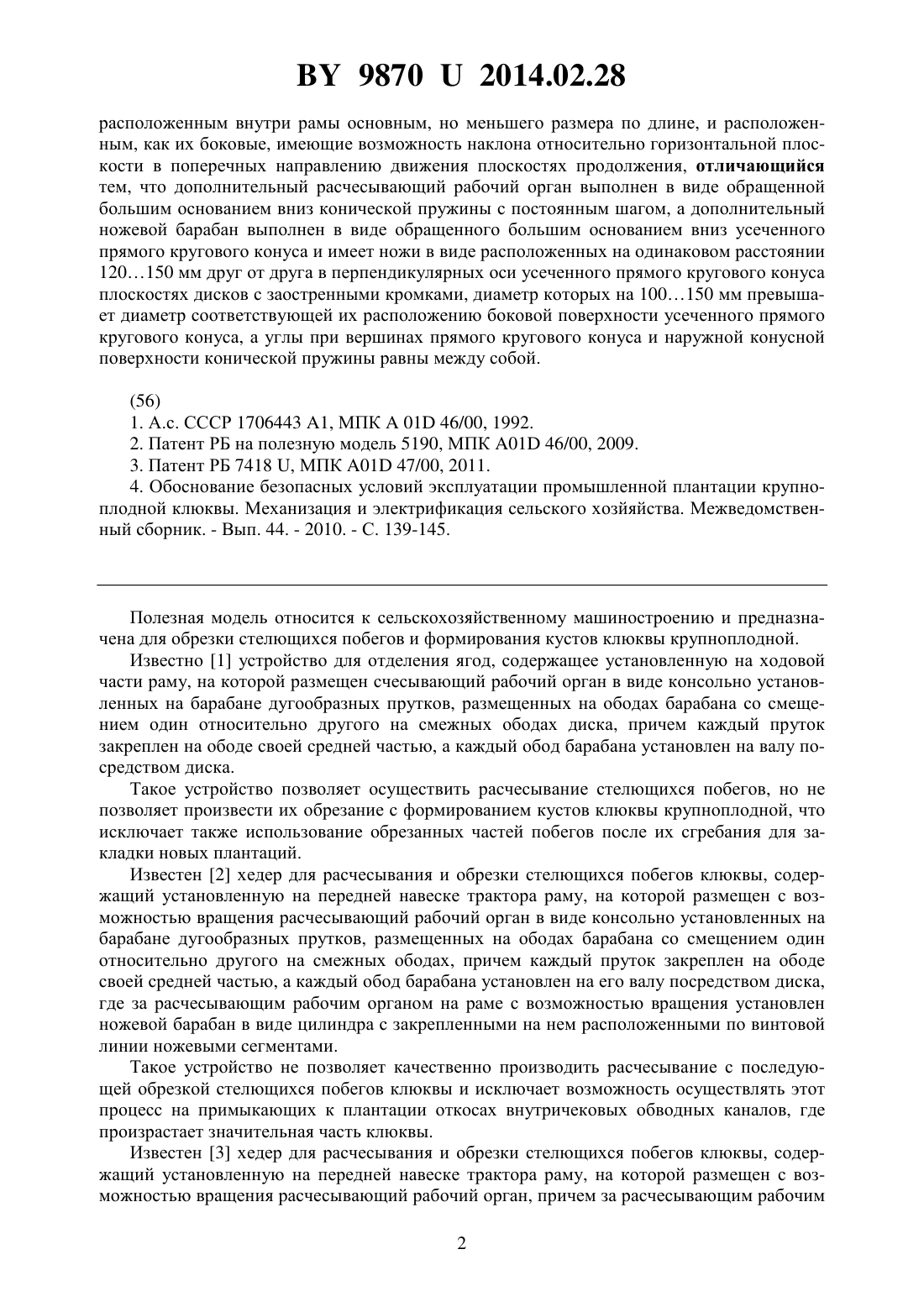

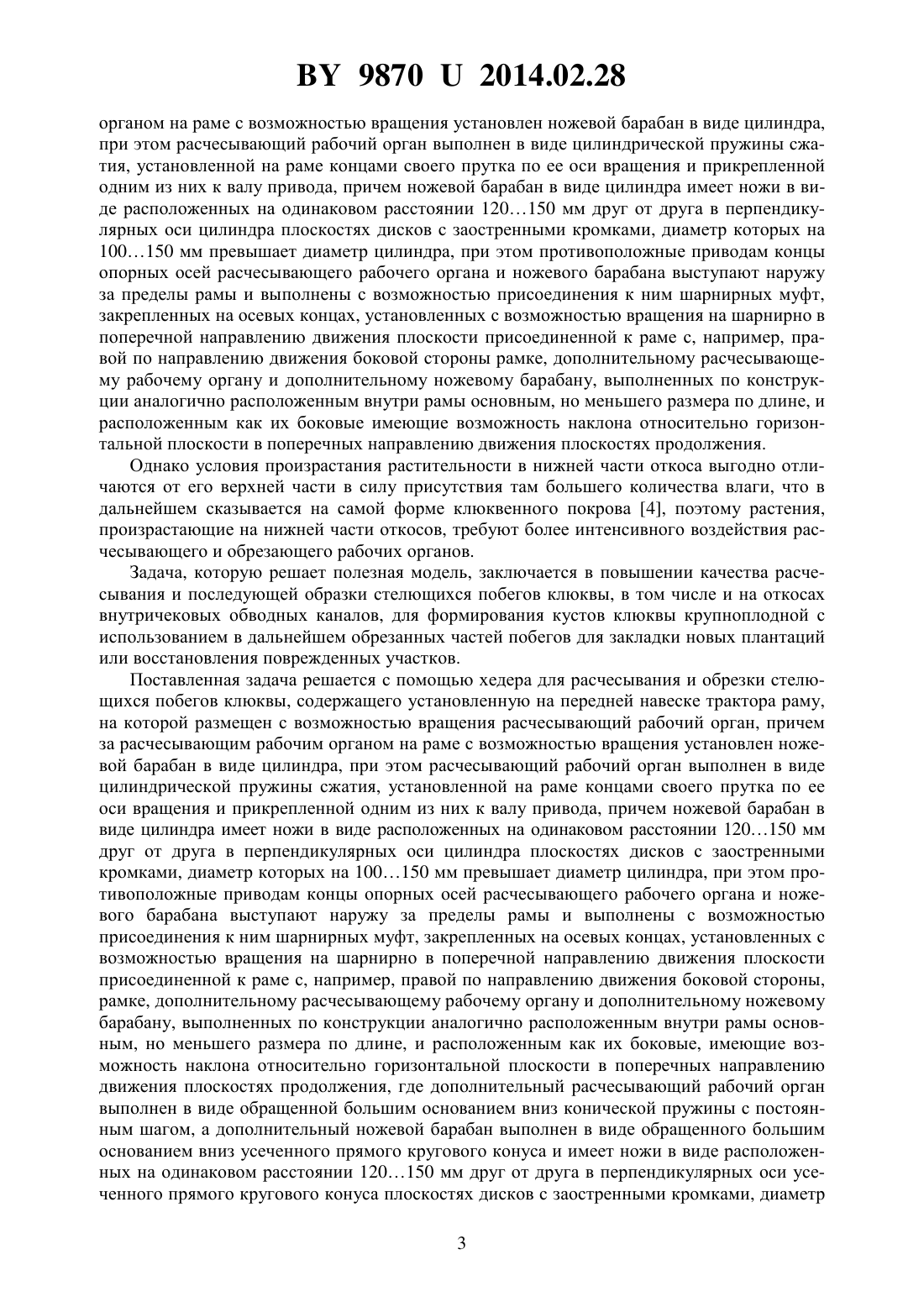

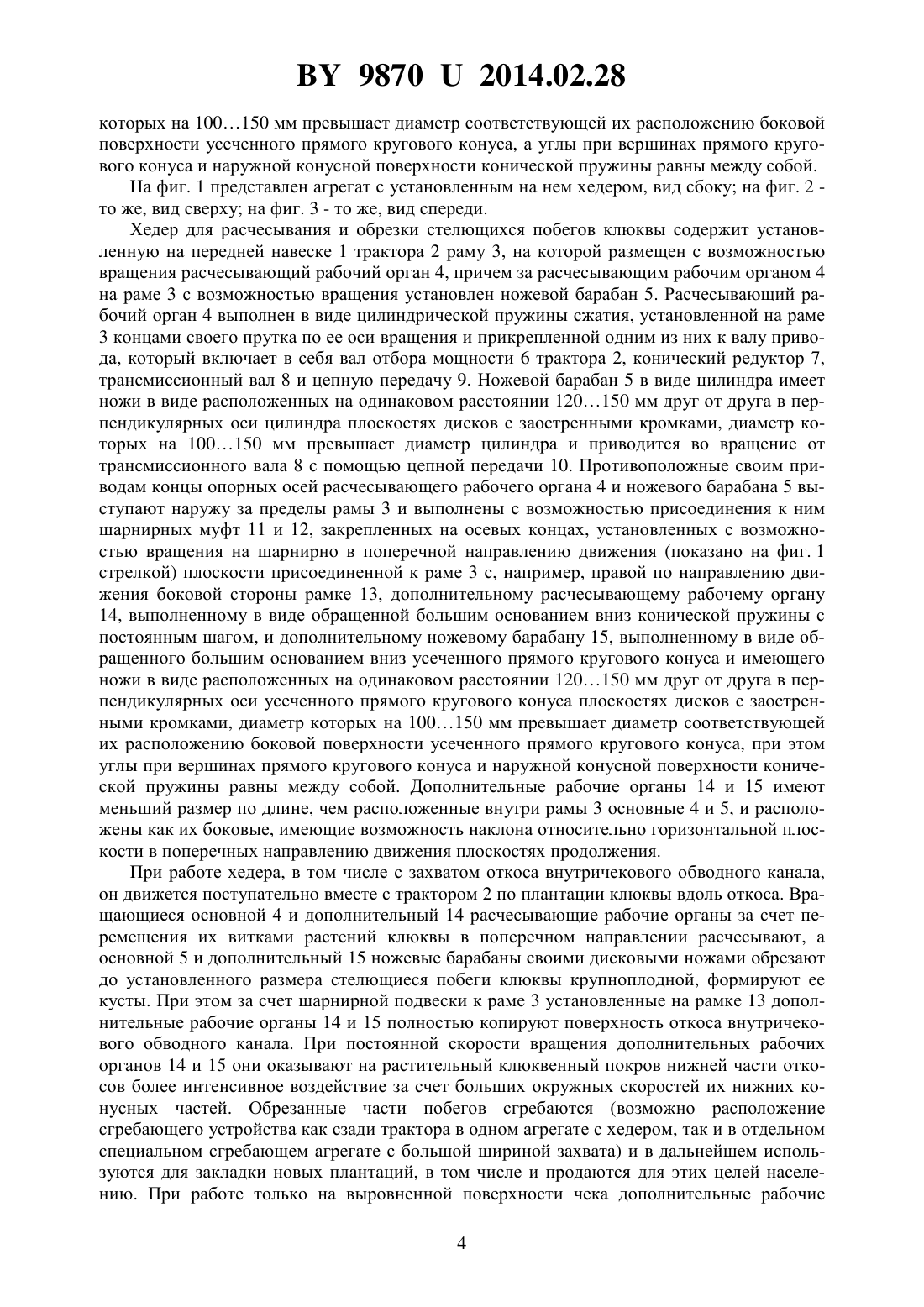

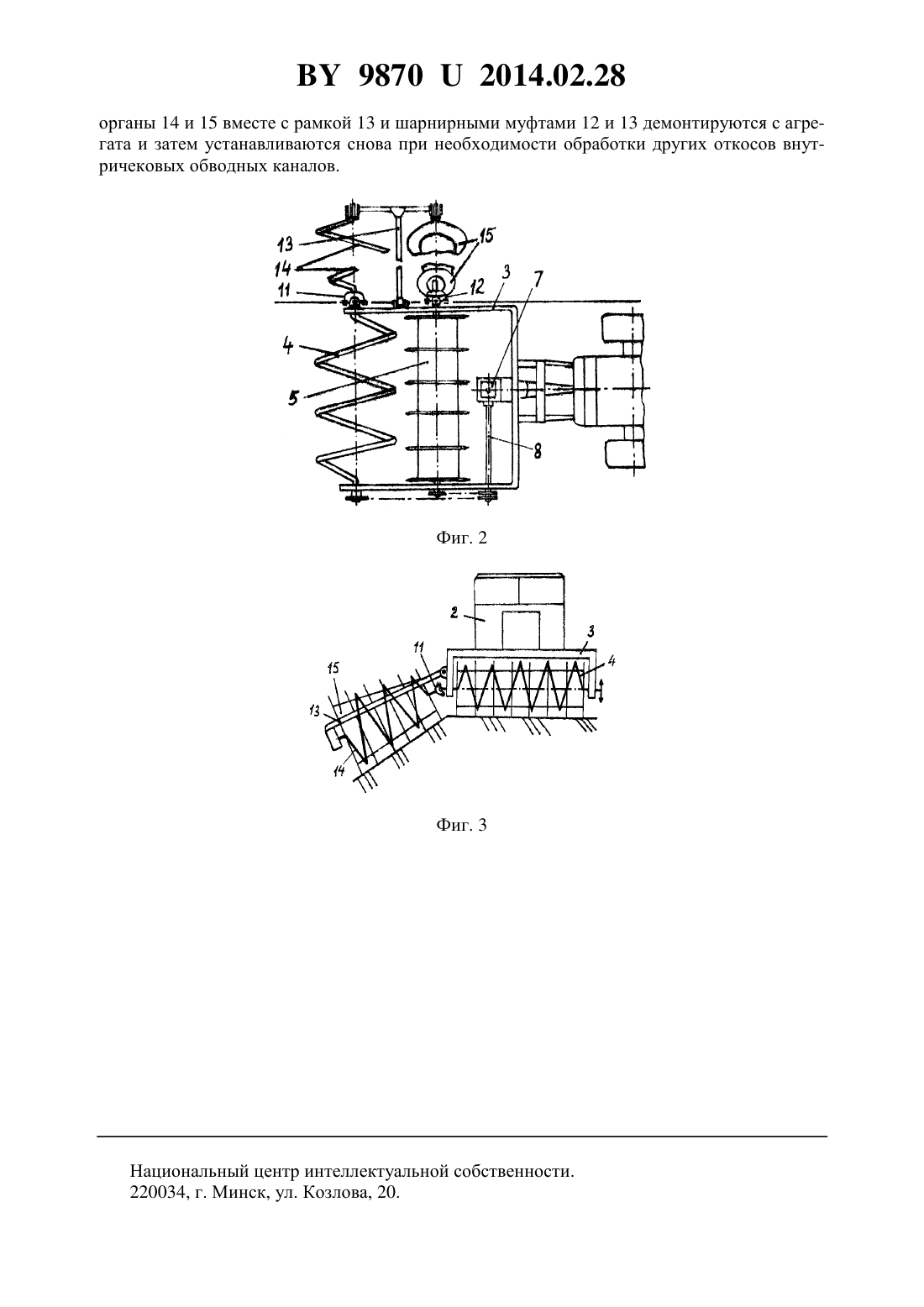

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ХЕДЕР ДЛЯ РАСЧЕСЫВАНИЯ И ОБРЕЗКИ СТЕЛЮЩИХСЯ ПОБЕГОВ КЛЮКВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Алексей Леонидович Агейчик Валерий Александрович Лягуский Василий Григорьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Хедер для расчесывания и обрезки стелющихся побегов клюквы, содержащий установленную на передней навеске трактора раму, на которой размещен с возможностью вращения расчесывающий рабочий орган, причем за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра, при этом расчесывающий рабочий орган выполнен в виде цилиндрической пружины сжатия, установленной на раме концами своего прутка по ее оси вращения и прикрепленной одним из них к валу привода, причем ножевой барабан в виде цилиндра имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси цилиндра плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр цилиндра, при этом противоположные приводам концы опорных осей расчесывающего рабочего органа и ножевого барабана выступают наружу за пределы рамы и выполнены с возможностью присоединения к ним шарнирных муфт, закрепленных на осевых концах, установленных с возможностью вращения на шарнирно в поперечной направлению движения плоскости присоединенной к раме с, например, правой по направлению движения боковой стороны рамке, дополнительному расчесывающему рабочему органу и дополнительному ножевому барабану, выполненных по конструкции аналогично 98702014.02.28 расположенным внутри рамы основным, но меньшего размера по длине, и расположенным, как их боковые, имеющие возможность наклона относительно горизонтальной плоскости в поперечных направлению движения плоскостях продолжения, отличающийся тем, что дополнительный расчесывающий рабочий орган выполнен в виде обращенной большим основанием вниз конической пружины с постоянным шагом, а дополнительный ножевой барабан выполнен в виде обращенного большим основанием вниз усеченного прямого кругового конуса и имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси усеченного прямого кругового конуса плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр соответствующей их расположению боковой поверхности усеченного прямого кругового конуса, а углы при вершинах прямого кругового конуса и наружной конусной поверхности конической пружины равны между собой.(56) 1. А.с. СССР 1706443 1, МПК 01 46/00, 1992. 2. Патент РБ на полезную модель 5190, МПК 01 46/00, 2009. 3. Патент РБ 7418 , МПК 01 47/00, 2011. 4. Обоснование безопасных условий эксплуатации промышленной плантации крупноплодной клюквы. Механизация и электрификация сельского хозйяйства. Межведомственный сборник. - Вып. 44. - 2010. - С. 139-145. Полезная модель относится к сельскохозяйственному машиностроению и предназначена для обрезки стелющихся побегов и формирования кустов клюквы крупноплодной. Известно 1 устройство для отделения ягод, содержащее установленную на ходовой части раму, на которой размещен счесывающий рабочий орган в виде консольно установленных на барабане дугообразных прутков, размещенных на ободах барабана со смещением один относительно другого на смежных ободах диска, причем каждый пруток закреплен на ободе своей средней частью, а каждый обод барабана установлен на валу посредством диска. Такое устройство позволяет осуществить расчесывание стелющихся побегов, но не позволяет произвести их обрезание с формированием кустов клюквы крупноплодной, что исключает также использование обрезанных частей побегов после их сгребания для закладки новых плантаций. Известен 2 хедер для расчесывания и обрезки стелющихся побегов клюквы, содержащий установленную на передней навеске трактора раму, на которой размещен с возможностью вращения расчесывающий рабочий орган в виде консольно установленных на барабане дугообразных прутков, размещенных на ободах барабана со смещением один относительно другого на смежных ободах, причем каждый пруток закреплен на ободе своей средней частью, а каждый обод барабана установлен на его валу посредством диска,где за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра с закрепленными на нем расположенными по винтовой линии ножевыми сегментами. Такое устройство не позволяет качественно производить расчесывание с последующей обрезкой стелющихся побегов клюквы и исключает возможность осуществлять этот процесс на примыкающих к плантации откосах внутричековых обводных каналов, где произрастает значительная часть клюквы. Известен 3 хедер для расчесывания и обрезки стелющихся побегов клюквы, содержащий установленную на передней навеске трактора раму, на которой размещен с возможностью вращения расчесывающий рабочий орган, причем за расчесывающим рабочим 2 98702014.02.28 органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра,при этом расчесывающий рабочий орган выполнен в виде цилиндрической пружины сжатия, установленной на раме концами своего прутка по ее оси вращения и прикрепленной одним из них к валу привода, причем ножевой барабан в виде цилиндра имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси цилиндра плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр цилиндра, при этом противоположные приводам концы опорных осей расчесывающего рабочего органа и ножевого барабана выступают наружу за пределы рамы и выполнены с возможностью присоединения к ним шарнирных муфт,закрепленных на осевых концах, установленных с возможностью вращения на шарнирно в поперечной направлению движения плоскости присоединенной к раме с, например, правой по направлению движения боковой стороны рамке, дополнительному расчесывающему рабочему органу и дополнительному ножевому барабану, выполненных по конструкции аналогично расположенным внутри рамы основным, но меньшего размера по длине, и расположенным как их боковые имеющие возможность наклона относительно горизонтальной плоскости в поперечных направлению движения плоскостях продолжения. Однако условия произрастания растительности в нижней части откоса выгодно отличаются от его верхней части в силу присутствия там большего количества влаги, что в дальнейшем сказывается на самой форме клюквенного покрова 4, поэтому растения,произрастающие на нижней части откосов, требуют более интенсивного воздействия расчесывающего и обрезающего рабочих органов. Задача, которую решает полезная модель, заключается в повышении качества расчесывания и последующей образки стелющихся побегов клюквы, в том числе и на откосах внутричековых обводных каналов, для формирования кустов клюквы крупноплодной с использованием в дальнейшем обрезанных частей побегов для закладки новых плантаций или восстановления поврежденных участков. Поставленная задача решается с помощью хедера для расчесывания и обрезки стелющихся побегов клюквы, содержащего установленную на передней навеске трактора раму,на которой размещен с возможностью вращения расчесывающий рабочий орган, причем за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра, при этом расчесывающий рабочий орган выполнен в виде цилиндрической пружины сжатия, установленной на раме концами своего прутка по ее оси вращения и прикрепленной одним из них к валу привода, причем ножевой барабан в виде цилиндра имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси цилиндра плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр цилиндра, при этом противоположные приводам концы опорных осей расчесывающего рабочего органа и ножевого барабана выступают наружу за пределы рамы и выполнены с возможностью присоединения к ним шарнирных муфт, закрепленных на осевых концах, установленных с возможностью вращения на шарнирно в поперечной направлению движения плоскости присоединенной к раме с, например, правой по направлению движения боковой стороны,рамке, дополнительному расчесывающему рабочему органу и дополнительному ножевому барабану, выполненных по конструкции аналогично расположенным внутри рамы основным, но меньшего размера по длине, и расположенным как их боковые, имеющие возможность наклона относительно горизонтальной плоскости в поперечных направлению движения плоскостях продолжения, где дополнительный расчесывающий рабочий орган выполнен в виде обращенной большим основанием вниз конической пружины с постоянным шагом, а дополнительный ножевой барабан выполнен в виде обращенного большим основанием вниз усеченного прямого кругового конуса и имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси усеченного прямого кругового конуса плоскостях дисков с заостренными кромками, диаметр 3 98702014.02.28 которых на 100150 мм превышает диаметр соответствующей их расположению боковой поверхности усеченного прямого кругового конуса, а углы при вершинах прямого кругового конуса и наружной конусной поверхности конической пружины равны между собой. На фиг. 1 представлен агрегат с установленным на нем хедером, вид сбоку на фиг. 2 то же, вид сверху на фиг. 3 - то же, вид спереди. Хедер для расчесывания и обрезки стелющихся побегов клюквы содержит установленную на передней навеске 1 трактора 2 раму 3, на которой размещен с возможностью вращения расчесывающий рабочий орган 4, причем за расчесывающим рабочим органом 4 на раме 3 с возможностью вращения установлен ножевой барабан 5. Расчесывающий рабочий орган 4 выполнен в виде цилиндрической пружины сжатия, установленной на раме 3 концами своего прутка по ее оси вращения и прикрепленной одним из них к валу привода, который включает в себя вал отбора мощности 6 трактора 2, конический редуктор 7,трансмиссионный вал 8 и цепную передачу 9. Ножевой барабан 5 в виде цилиндра имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси цилиндра плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр цилиндра и приводится во вращение от трансмиссионного вала 8 с помощью цепной передачи 10. Противоположные своим приводам концы опорных осей расчесывающего рабочего органа 4 и ножевого барабана 5 выступают наружу за пределы рамы 3 и выполнены с возможностью присоединения к ним шарнирных муфт 11 и 12, закрепленных на осевых концах, установленных с возможностью вращения на шарнирно в поперечной направлению движения (показано на фиг. 1 стрелкой) плоскости присоединенной к раме 3 с, например, правой по направлению движения боковой стороны рамке 13, дополнительному расчесывающему рабочему органу 14, выполненному в виде обращенной большим основанием вниз конической пружины с постоянным шагом, и дополнительному ножевому барабану 15, выполненному в виде обращенного большим основанием вниз усеченного прямого кругового конуса и имеющего ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси усеченного прямого кругового конуса плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр соответствующей их расположению боковой поверхности усеченного прямого кругового конуса, при этом углы при вершинах прямого кругового конуса и наружной конусной поверхности конической пружины равны между собой. Дополнительные рабочие органы 14 и 15 имеют меньший размер по длине, чем расположенные внутри рамы 3 основные 4 и 5, и расположены как их боковые, имеющие возможность наклона относительно горизонтальной плоскости в поперечных направлению движения плоскостях продолжения. При работе хедера, в том числе с захватом откоса внутричекового обводного канала,он движется поступательно вместе с трактором 2 по плантации клюквы вдоль откоса. Вращающиеся основной 4 и дополнительный 14 расчесывающие рабочие органы за счет перемещения их витками растений клюквы в поперечном направлении расчесывают, а основной 5 и дополнительный 15 ножевые барабаны своими дисковыми ножами обрезают до установленного размера стелющиеся побеги клюквы крупноплодной, формируют ее кусты. При этом за счет шарнирной подвески к раме 3 установленные на рамке 13 дополнительные рабочие органы 14 и 15 полностью копируют поверхность откоса внутричекового обводного канала. При постоянной скорости вращения дополнительных рабочих органов 14 и 15 они оказывают на растительный клюквенный покров нижней части откосов более интенсивное воздействие за счет больших окружных скоростей их нижних конусных частей. Обрезанные части побегов сгребаются (возможно расположение сгребающего устройства как сзади трактора в одном агрегате с хедером, так и в отдельном специальном сгребающем агрегате с большой шириной захвата) и в дальнейшем используются для закладки новых плантаций, в том числе и продаются для этих целей населению. При работе только на выровненной поверхности чека дополнительные рабочие 4 98702014.02.28 органы 14 и 15 вместе с рамкой 13 и шарнирными муфтами 12 и 13 демонтируются с агрегата и затем устанавливаются снова при необходимости обработки других откосов внутричековых обводных каналов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
