Хедер для расчёсывания и обрезки стелющихся побегов клюквы

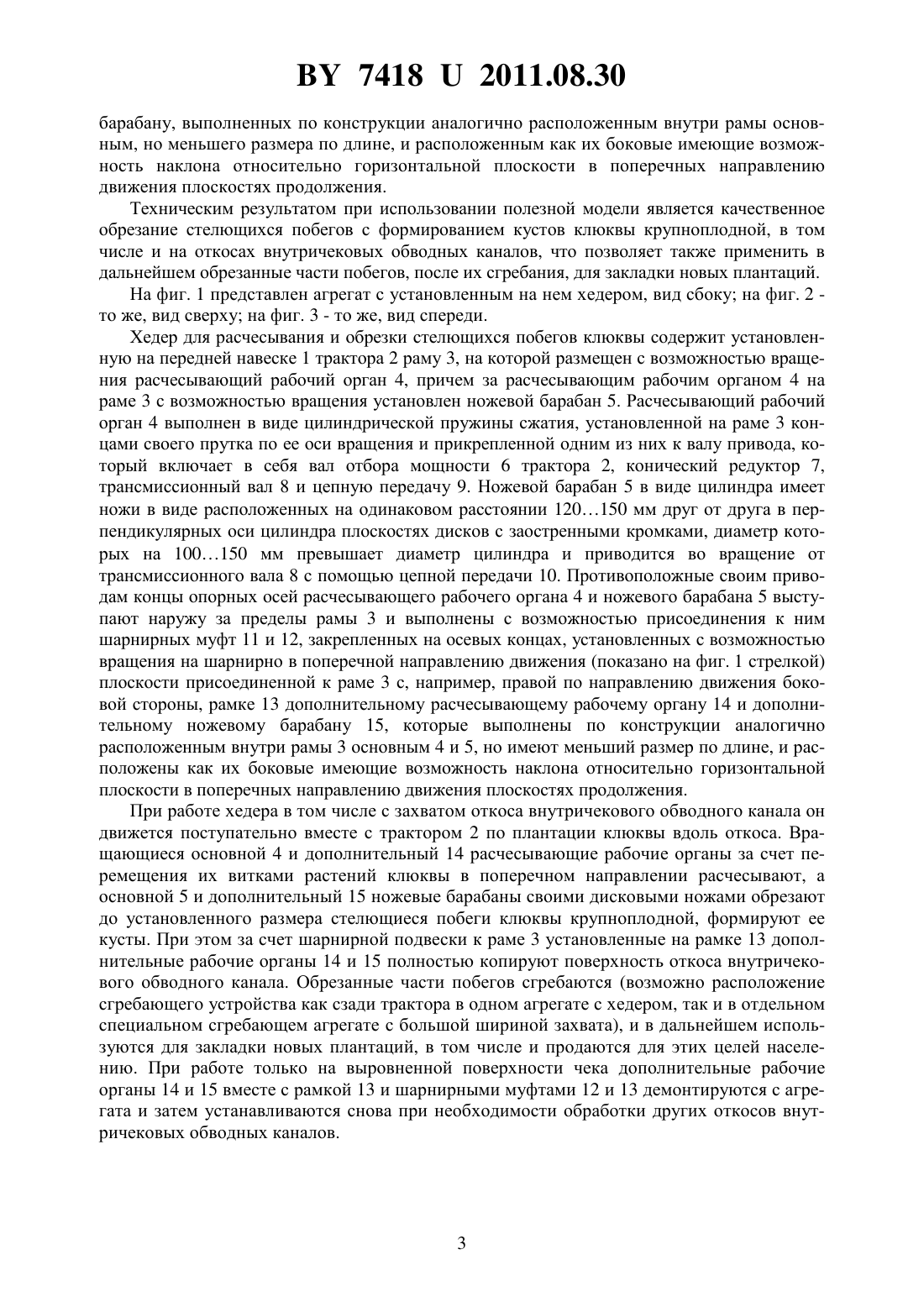

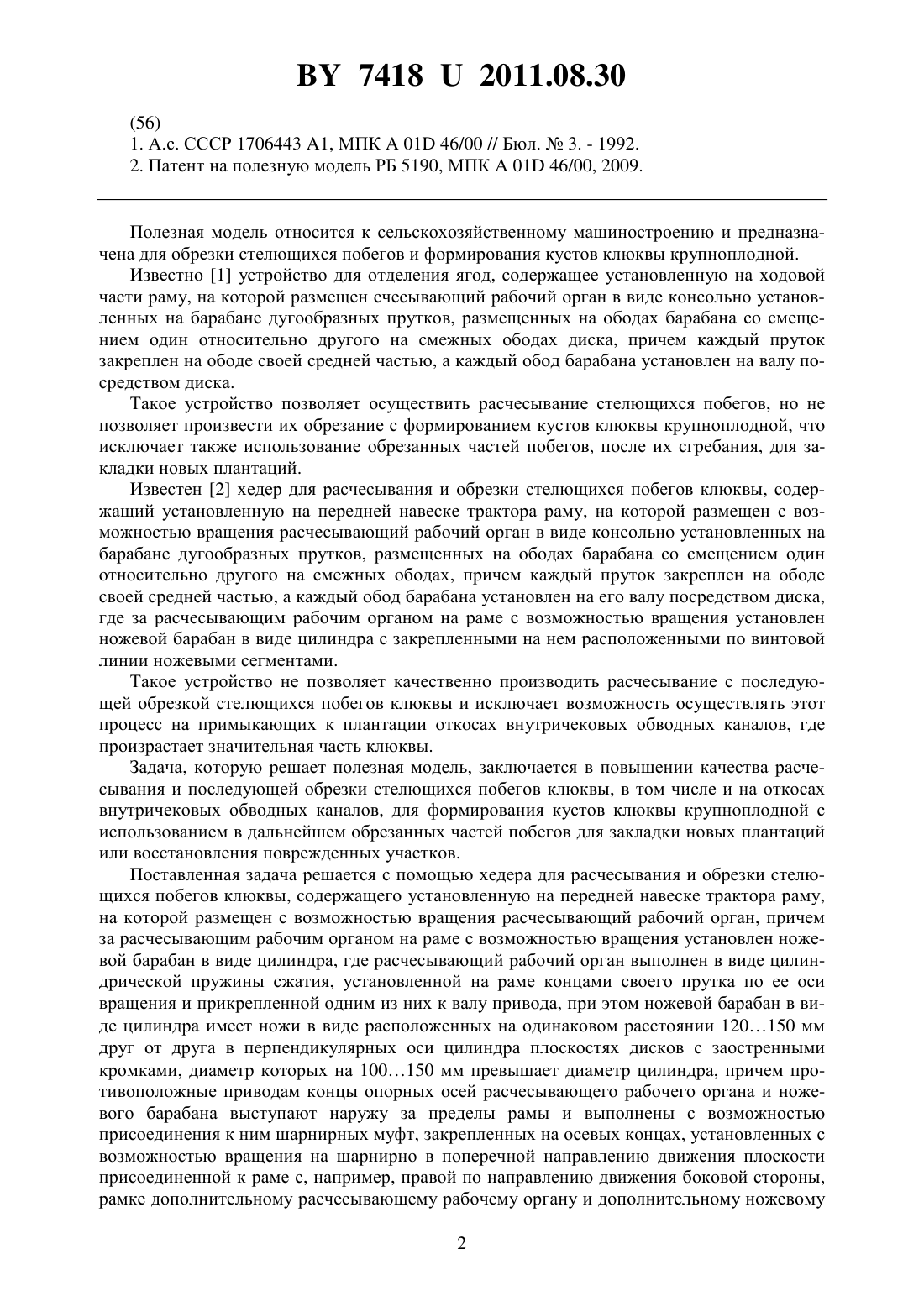

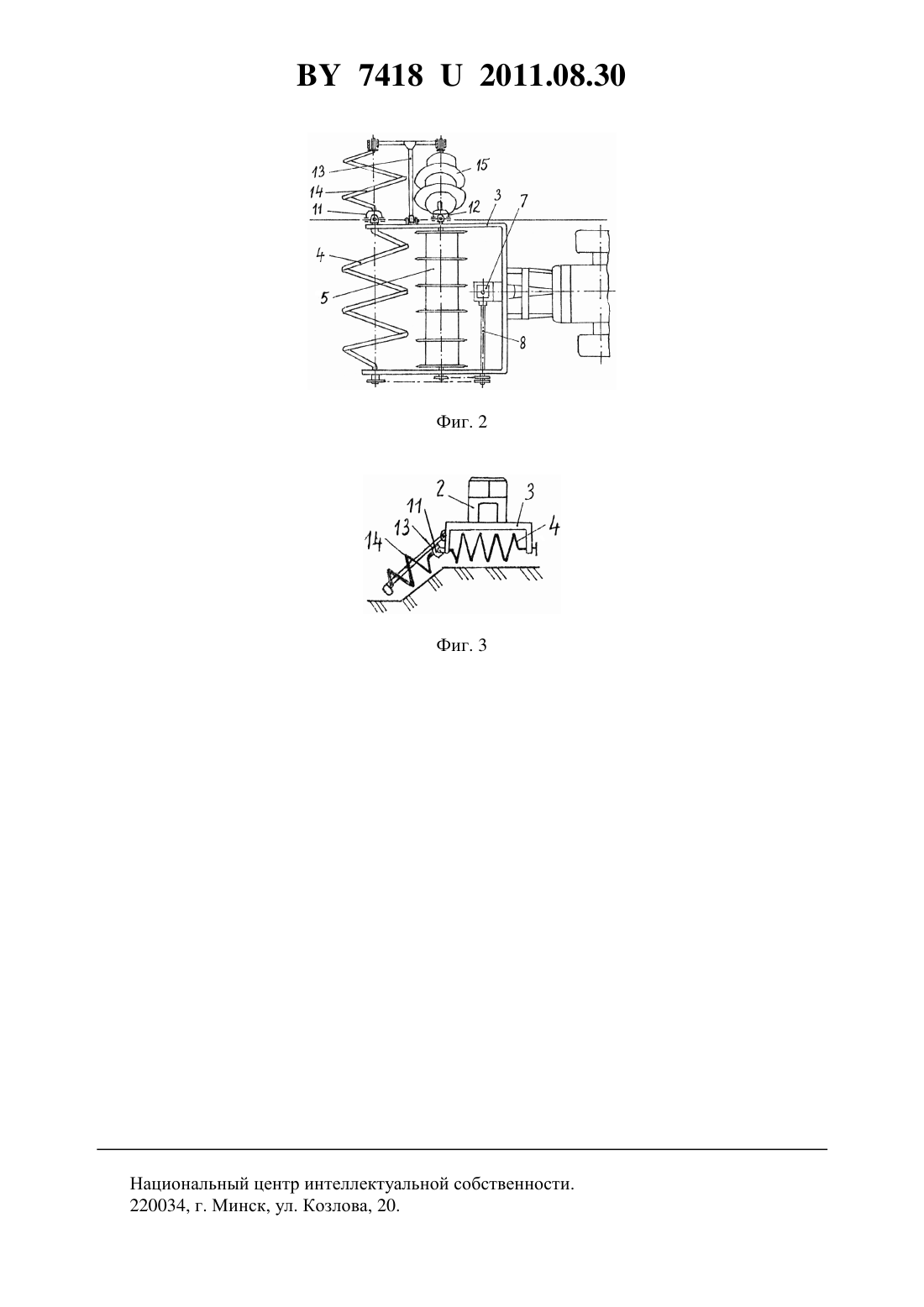

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ХЕДЕР ДЛЯ РАСЧСЫВАНИЯ И ОБРЕЗКИ СТЕЛЮЩИХСЯ ПОБЕГОВ КЛЮКВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Алексей Леонидович Агейчик Александр Валерьевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Хедер для расчесывания и обрезки стелющихся побегов клюквы, содержащий установленную на передней навеске трактора раму, на которой размещен с возможностью вращения расчесывающий рабочий орган, причем за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра, отличающийся тем, что расчесывающий рабочий орган выполнен в виде цилиндрической пружины сжатия,установленной на раме концами своего прутка по ее оси вращения и прикрепленной одним из них к валу привода, при этом ножевой барабан в виде цилиндра имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси цилиндра плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр цилиндра, причем противоположные приводам концы опорных осей расчесывающего рабочего органа и ножевого барабана выступают наружу за пределы рамы и выполнены с возможностью присоединения к ним шарнирных муфт, закрепленных на осевых концах, установленных с возможностью вращения на шарнирно в поперечной направлению движения плоскости присоединенной к раме с, например, правой по направлению движения боковой стороны, рамке дополнительному расчесывающему рабочему органу и дополнительному ножевому барабану, выполненных по конструкции аналогично расположенным внутри рамы основным, но меньшего размера по длине, и расположенным как их боковые имеющие возможность наклона относительно горизонтальной плоскости в поперечных направлению движения плоскостях продолжения.(56) 1. А.с. СССР 1706443 1, МПК 01 46/00 // Бюл.3. - 1992. 2. Патент на полезную модель РБ 5190, МПК 01 46/00, 2009. Полезная модель относится к сельскохозяйственному машиностроению и предназначена для обрезки стелющихся побегов и формирования кустов клюквы крупноплодной. Известно 1 устройство для отделения ягод, содержащее установленную на ходовой части раму, на которой размещен счесывающий рабочий орган в виде консольно установленных на барабане дугообразных прутков, размещенных на ободах барабана со смещением один относительно другого на смежных ободах диска, причем каждый пруток закреплен на ободе своей средней частью, а каждый обод барабана установлен на валу посредством диска. Такое устройство позволяет осуществить расчесывание стелющихся побегов, но не позволяет произвести их обрезание с формированием кустов клюквы крупноплодной, что исключает также использование обрезанных частей побегов, после их сгребания, для закладки новых плантаций. Известен 2 хедер для расчесывания и обрезки стелющихся побегов клюквы, содержащий установленную на передней навеске трактора раму, на которой размещен с возможностью вращения расчесывающий рабочий орган в виде консольно установленных на барабане дугообразных прутков, размещенных на ободах барабана со смещением один относительно другого на смежных ободах, причем каждый пруток закреплен на ободе своей средней частью, а каждый обод барабана установлен на его валу посредством диска,где за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра с закрепленными на нем расположенными по винтовой линии ножевыми сегментами. Такое устройство не позволяет качественно производить расчесывание с последующей обрезкой стелющихся побегов клюквы и исключает возможность осуществлять этот процесс на примыкающих к плантации откосах внутричековых обводных каналов, где произрастает значительная часть клюквы. Задача, которую решает полезная модель, заключается в повышении качества расчесывания и последующей обрезки стелющихся побегов клюквы, в том числе и на откосах внутричековых обводных каналов, для формирования кустов клюквы крупноплодной с использованием в дальнейшем обрезанных частей побегов для закладки новых плантаций или восстановления поврежденных участков. Поставленная задача решается с помощью хедера для расчесывания и обрезки стелющихся побегов клюквы, содержащего установленную на передней навеске трактора раму,на которой размещен с возможностью вращения расчесывающий рабочий орган, причем за расчесывающим рабочим органом на раме с возможностью вращения установлен ножевой барабан в виде цилиндра, где расчесывающий рабочий орган выполнен в виде цилиндрической пружины сжатия, установленной на раме концами своего прутка по ее оси вращения и прикрепленной одним из них к валу привода, при этом ножевой барабан в виде цилиндра имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси цилиндра плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр цилиндра, причем противоположные приводам концы опорных осей расчесывающего рабочего органа и ножевого барабана выступают наружу за пределы рамы и выполнены с возможностью присоединения к ним шарнирных муфт, закрепленных на осевых концах, установленных с возможностью вращения на шарнирно в поперечной направлению движения плоскости присоединенной к раме с, например, правой по направлению движения боковой стороны,рамке дополнительному расчесывающему рабочему органу и дополнительному ножевому 2 74182011.08.30 барабану, выполненных по конструкции аналогично расположенным внутри рамы основным, но меньшего размера по длине, и расположенным как их боковые имеющие возможность наклона относительно горизонтальной плоскости в поперечных направлению движения плоскостях продолжения. Техническим результатом при использовании полезной модели является качественное обрезание стелющихся побегов с формированием кустов клюквы крупноплодной, в том числе и на откосах внутричековых обводных каналов, что позволяет также применить в дальнейшем обрезанные части побегов, после их сгребания, для закладки новых плантаций. На фиг. 1 представлен агрегат с установленным на нем хедером, вид сбоку на фиг. 2 то же, вид сверху на фиг. 3 - то же, вид спереди. Хедер для расчесывания и обрезки стелющихся побегов клюквы содержит установленную на передней навеске 1 трактора 2 раму 3, на которой размещен с возможностью вращениярасчесывающий рабочий орган 4, причем за расчесывающим рабочим органом 4 на раме 3 с возможностью вращения установлен ножевой барабан 5. Расчесывающий рабочий орган 4 выполнен в виде цилиндрической пружины сжатия, установленной на раме 3 концами своего прутка по ее оси вращения и прикрепленной одним из них к валу привода, который включает в себя вал отбора мощности 6 трактора 2, конический редуктор 7,трансмиссионный вал 8 и цепную передачу 9. Ножевой барабан 5 в виде цилиндра имеет ножи в виде расположенных на одинаковом расстоянии 120150 мм друг от друга в перпендикулярных оси цилиндра плоскостях дисков с заостренными кромками, диаметр которых на 100150 мм превышает диаметр цилиндра и приводится во вращение от трансмиссионного вала 8 с помощью цепной передачи 10. Противоположные своим приводам концы опорных осей расчесывающего рабочего органа 4 и ножевого барабана 5 выступают наружу за пределы рамы 3 и выполнены с возможностью присоединения к ним шарнирных муфт 11 и 12, закрепленных на осевых концах, установленных с возможностью вращения на шарнирно в поперечной направлению движения (показано на фиг. 1 стрелкой) плоскости присоединенной к раме 3 с, например, правой по направлению движения боковой стороны, рамке 13 дополнительному расчесывающему рабочему органу 14 и дополнительному ножевому барабану 15, которые выполнены по конструкции аналогично расположенным внутри рамы 3 основным 4 и 5, но имеют меньший размер по длине, и расположены как их боковые имеющие возможность наклона относительно горизонтальной плоскости в поперечных направлению движения плоскостях продолжения. При работе хедера в том числе с захватом откоса внутричекового обводного канала он движется поступательно вместе с трактором 2 по плантации клюквы вдоль откоса. Вращающиеся основной 4 и дополнительный 14 расчесывающие рабочие органы за счет перемещения их витками растений клюквы в поперечном направлении расчесывают, а основной 5 и дополнительный 15 ножевые барабаны своими дисковыми ножами обрезают до установленного размера стелющиеся побеги клюквы крупноплодной, формируют ее кусты. При этом за счет шарнирной подвески к раме 3 установленные на рамке 13 дополнительные рабочие органы 14 и 15 полностью копируют поверхность откоса внутричекового обводного канала. Обрезанные части побегов сгребаются (возможно расположение сгребающего устройства как сзади трактора в одном агрегате с хедером, так и в отдельном специальном сгребающем агрегате с большой шириной захвата), и в дальнейшем используются для закладки новых плантаций, в том числе и продаются для этих целей населению. При работе только на выровненной поверхности чека дополнительные рабочие органы 14 и 15 вместе с рамкой 13 и шарнирными муфтами 12 и 13 демонтируются с агрегата и затем устанавливаются снова при необходимости обработки других откосов внутричековых обводных каналов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
