Дисковая батарея почвообрабатывающего орудия

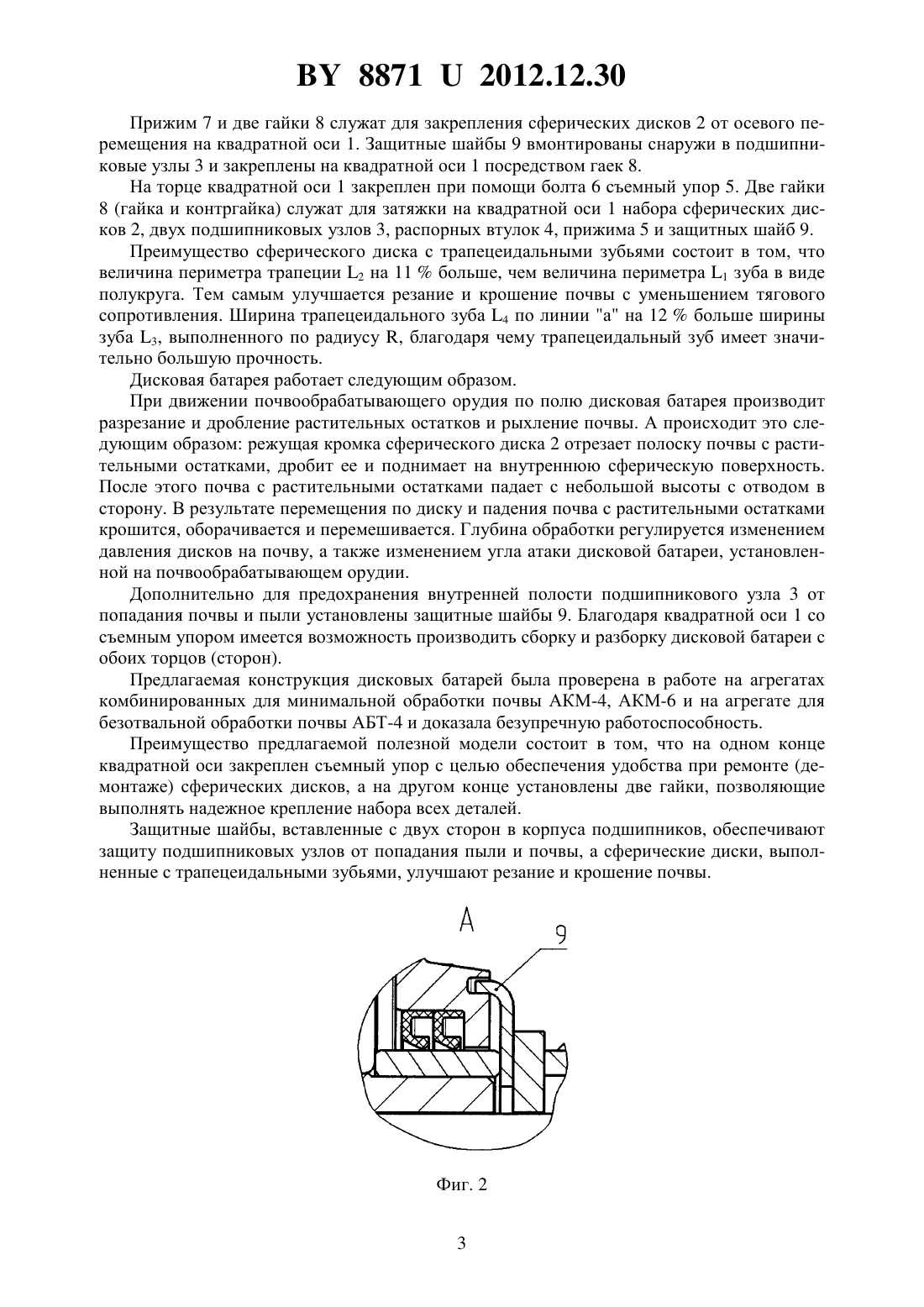

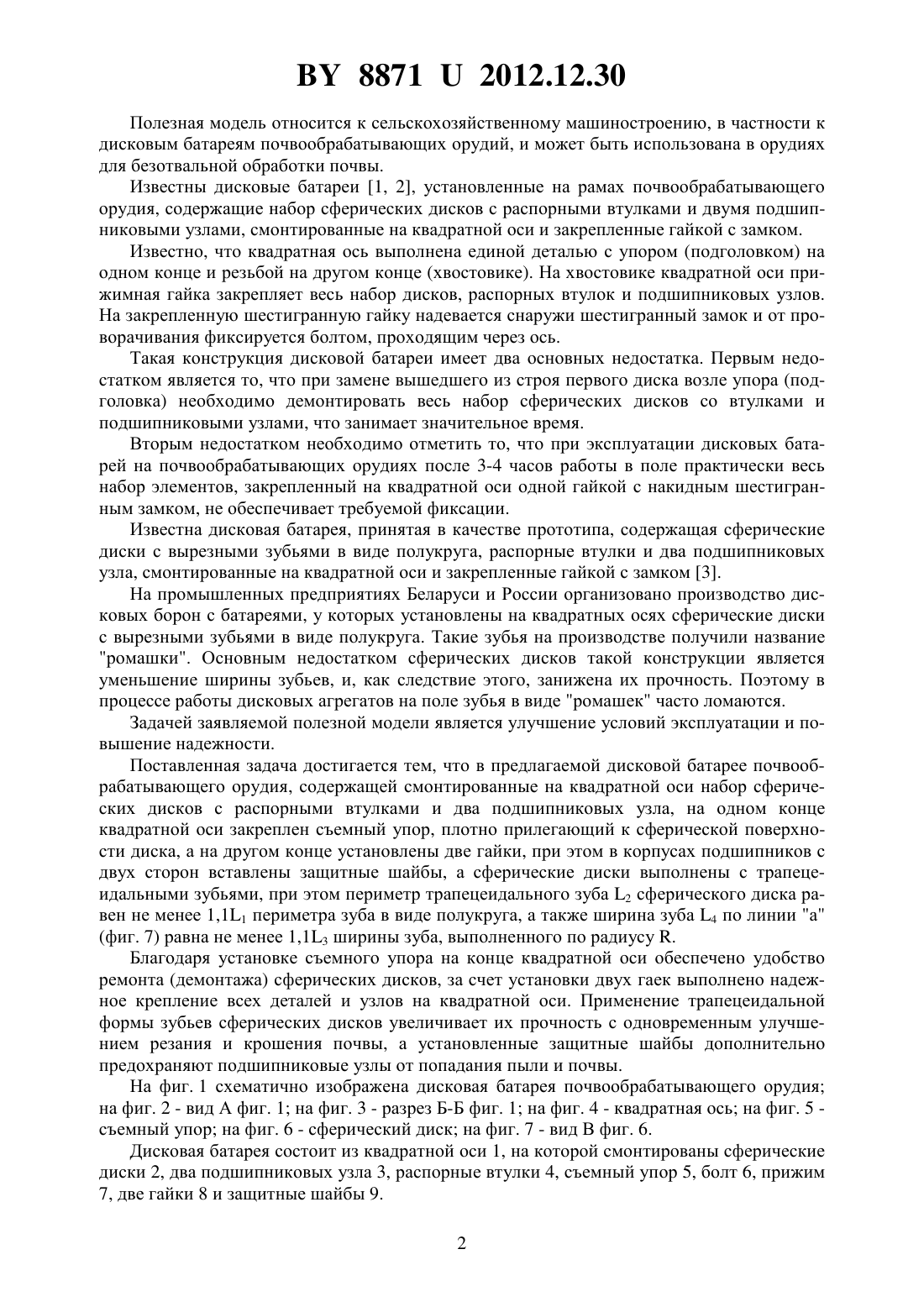

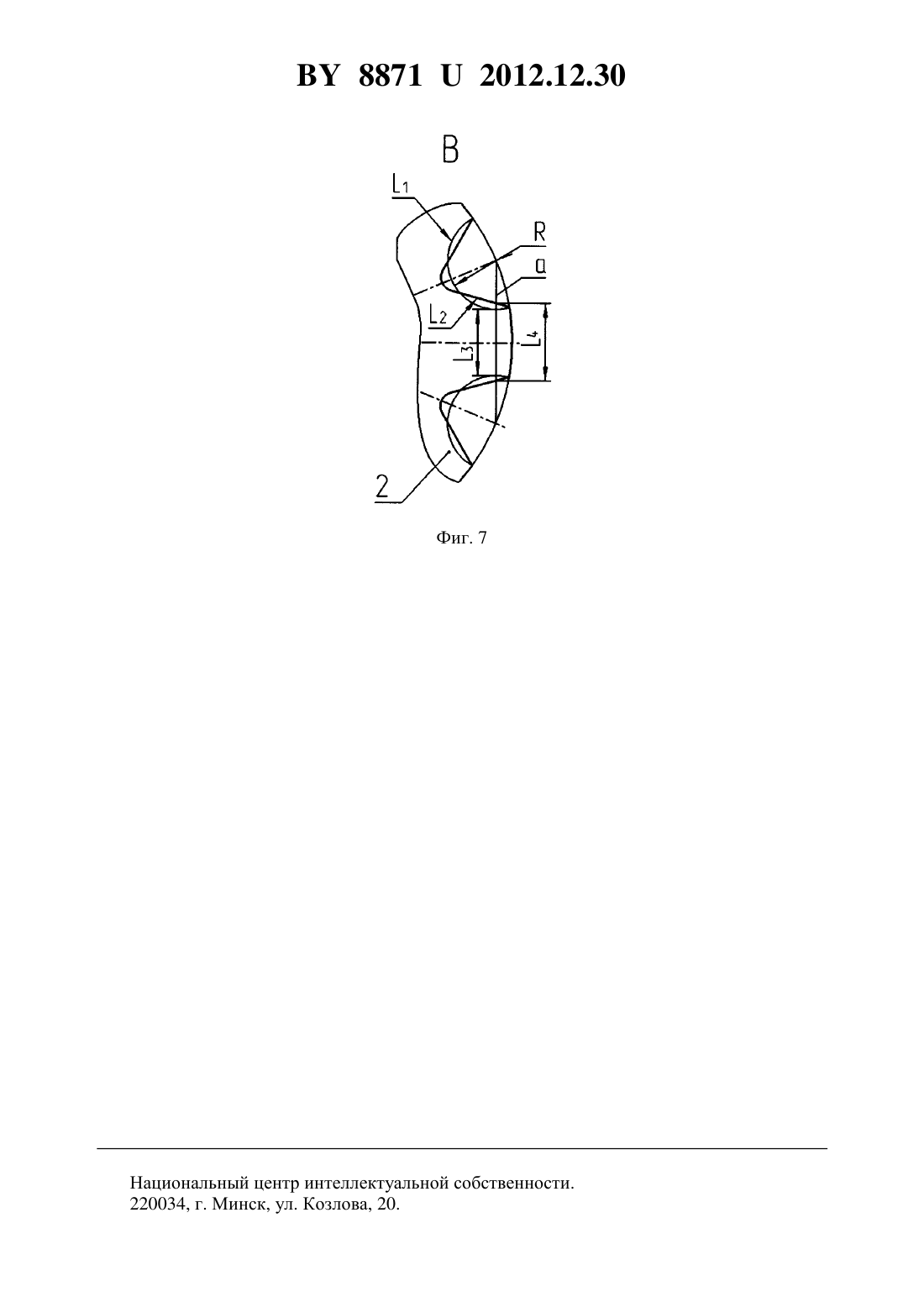

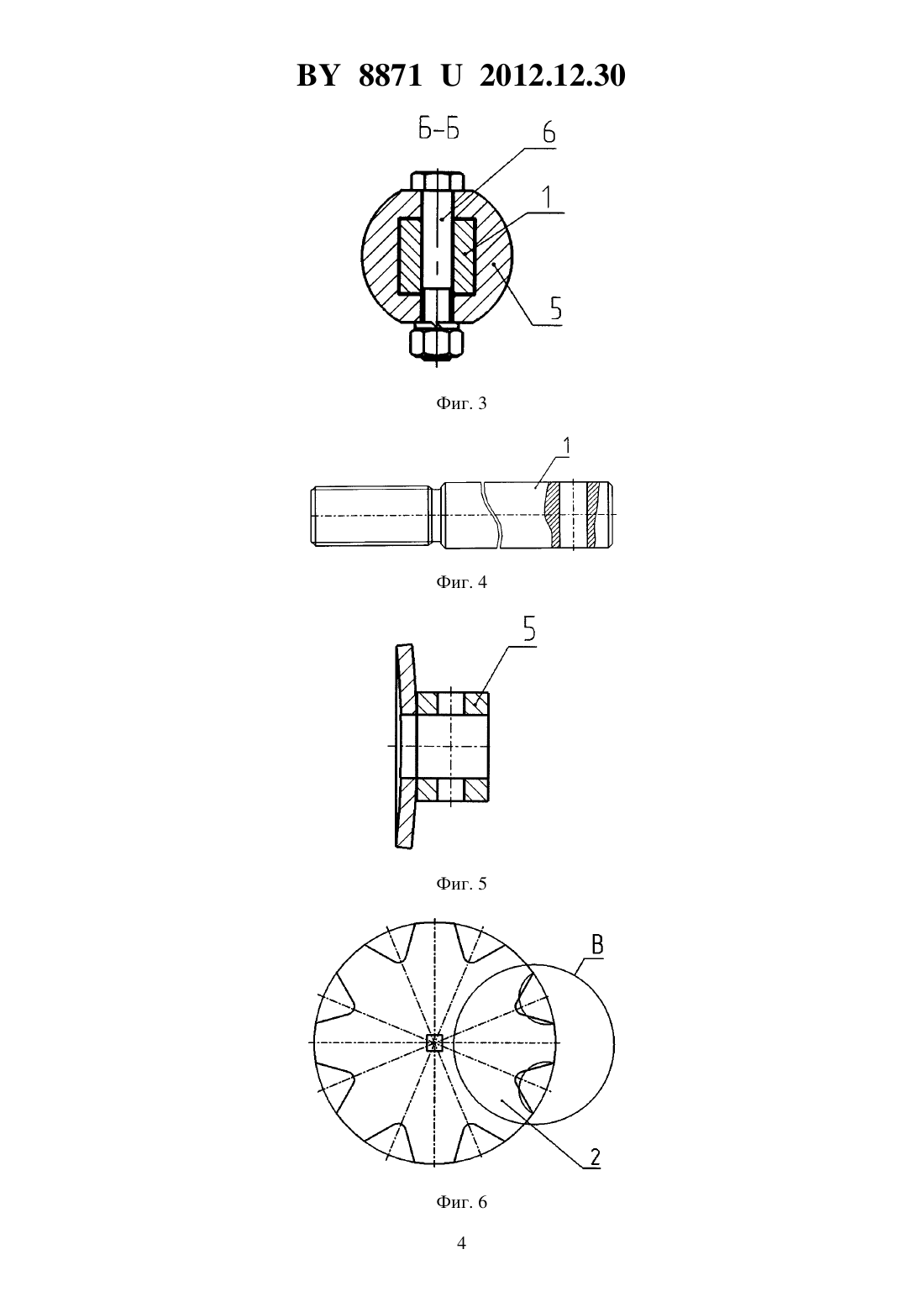

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДИСКОВАЯ БАТАРЕЯ ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Лепешкин Николай Данилович Федорович Иван Иванович Высоцкая Наталия Станиславовна Чернуха Алексей Васильевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Дисковая батарея почвообрабатывающего орудия, содержащая смонтированные на квадратной оси набор сферических дисков с распорными втулками и два подшипниковых узла, отличающаяся тем, что на одном конце квадратной оси закреплен съемный упор,плотно прилегающий к сферической поверхности диска, а на другом конце установлены две гайки, при этом в корпусах подшипников с двух сторон вставлены защитные шайбы, а сферические диски выполнены с трапецеидальными зубьями. 2. Дисковая батарея почвообрабатывающего орудия по п. 1, отличающаяся тем, что периметр трапецеидального зуба 2 сферического диска равен не менее 1,11 периметра зуба в виде полукруга, а также ширина зуба 4 по линии а (фиг. 7) равна не менее 1,13 ширины зуба, выполненного по радиусу . 88712012.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к дисковым батареям почвообрабатывающих орудий, и может быть использована в орудиях для безотвальной обработки почвы. Известны дисковые батареи 1, 2, установленные на рамах почвообрабатывающего орудия, содержащие набор сферических дисков с распорными втулками и двумя подшипниковыми узлами, смонтированные на квадратной оси и закрепленные гайкой с замком. Известно, что квадратная ось выполнена единой деталью с упором (подголовком) на одном конце и резьбой на другом конце (хвостовике). На хвостовике квадратной оси прижимная гайка закрепляет весь набор дисков, распорных втулок и подшипниковых узлов. На закрепленную шестигранную гайку надевается снаружи шестигранный замок и от проворачивания фиксируется болтом, проходящим через ось. Такая конструкция дисковой батареи имеет два основных недостатка. Первым недостатком является то, что при замене вышедшего из строя первого диска возле упора (подголовка) необходимо демонтировать весь набор сферических дисков со втулками и подшипниковыми узлами, что занимает значительное время. Вторым недостатком необходимо отметить то, что при эксплуатации дисковых батарей на почвообрабатывающих орудиях после 3-4 часов работы в поле практически весь набор элементов, закрепленный на квадратной оси одной гайкой с накидным шестигранным замком, не обеспечивает требуемой фиксации. Известна дисковая батарея, принятая в качестве прототипа, содержащая сферические диски с вырезными зубьями в виде полукруга, распорные втулки и два подшипниковых узла, смонтированные на квадратной оси и закрепленные гайкой с замком 3. На промышленных предприятиях Беларуси и России организовано производство дисковых борон с батареями, у которых установлены на квадратных осях сферические диски с вырезными зубьями в виде полукруга. Такие зубья на производстве получили название ромашки. Основным недостатком сферических дисков такой конструкции является уменьшение ширины зубьев, и, как следствие этого, занижена их прочность. Поэтому в процессе работы дисковых агрегатов на поле зубья в виде ромашек часто ломаются. Задачей заявляемой полезной модели является улучшение условий эксплуатации и повышение надежности. Поставленная задача достигается тем, что в предлагаемой дисковой батарее почвообрабатывающего орудия, содержащей смонтированные на квадратной оси набор сферических дисков с распорными втулками и два подшипниковых узла, на одном конце квадратной оси закреплен съемный упор, плотно прилегающий к сферической поверхности диска, а на другом конце установлены две гайки, при этом в корпусах подшипников с двух сторон вставлены защитные шайбы, а сферические диски выполнены с трапецеидальными зубьями, при этом периметр трапецеидального зуба 2 сферического диска равен не менее 1,11 периметра зуба в виде полукруга, а также ширина зуба 4 по линии а(фиг. 7) равна не менее 1,13 ширины зуба, выполненного по радиусу . Благодаря установке съемного упора на конце квадратной оси обеспечено удобство ремонта (демонтажа) сферических дисков, за счет установки двух гаек выполнено надежное крепление всех деталей и узлов на квадратной оси. Применение трапецеидальной формы зубьев сферических дисков увеличивает их прочность с одновременным улучшением резания и крошения почвы, а установленные защитные шайбы дополнительно предохраняют подшипниковые узлы от попадания пыли и почвы. На фиг. 1 схематично изображена дисковая батарея почвообрабатывающего орудия на фиг. 2 - вид А фиг. 1 на фиг. 3 - разрез Б-Б фиг. 1 на фиг. 4 - квадратная ось на фиг. 5 съемный упор на фиг. 6 - сферический диск на фиг. 7 - вид В фиг. 6. Дисковая батарея состоит из квадратной оси 1, на которой смонтированы сферические диски 2, два подшипниковых узла 3, распорные втулки 4, съемный упор 5, болт 6, прижим 7, две гайки 8 и защитные шайбы 9. 2 88712012.12.30 Прижим 7 и две гайки 8 служат для закрепления сферических дисков 2 от осевого перемещения на квадратной оси 1. Защитные шайбы 9 вмонтированы снаружи в подшипниковые узлы 3 и закреплены на квадратной оси 1 посредством гаек 8. На торце квадратной оси 1 закреплен при помощи болта 6 съемный упор 5. Две гайки 8 (гайка и контргайка) служат для затяжки на квадратной оси 1 набора сферических дисков 2, двух подшипниковых узлов 3, распорных втулок 4, прижима 5 и защитных шайб 9. Преимущество сферического диска с трапецеидальными зубьями состоит в том, что величина периметра трапеции 2 на 11 больше, чем величина периметра 1 зуба в виде полукруга. Тем самым улучшается резание и крошение почвы с уменьшением тягового сопротивления. Ширина трапецеидального зуба 4 по линии а на 12 больше ширины зуба 3, выполненного по радиусу , благодаря чему трапецеидальный зуб имеет значительно большую прочность. Дисковая батарея работает следующим образом. При движении почвообрабатывающего орудия по полю дисковая батарея производит разрезание и дробление растительных остатков и рыхление почвы. А происходит это следующим образом режущая кромка сферического диска 2 отрезает полоску почвы с растительными остатками, дробит ее и поднимает на внутреннюю сферическую поверхность. После этого почва с растительными остатками падает с небольшой высоты с отводом в сторону. В результате перемещения по диску и падения почва с растительными остатками крошится, оборачивается и перемешивается. Глубина обработки регулируется изменением давления дисков на почву, а также изменением угла атаки дисковой батареи, установленной на почвообрабатывающем орудии. Дополнительно для предохранения внутренней полости подшипникового узла 3 от попадания почвы и пыли установлены защитные шайбы 9. Благодаря квадратной оси 1 со съемным упором имеется возможность производить сборку и разборку дисковой батареи с обоих торцов (сторон). Предлагаемая конструкция дисковых батарей была проверена в работе на агрегатах комбинированных для минимальной обработки почвы АКМ-4, АКМ-6 и на агрегате для безотвальной обработки почвы АБТ-4 и доказала безупречную работоспособность. Преимущество предлагаемой полезной модели состоит в том, что на одном конце квадратной оси закреплен съемный упор с целью обеспечения удобства при ремонте (демонтаже) сферических дисков, а на другом конце установлены две гайки, позволяющие выполнять надежное крепление набора всех деталей. Защитные шайбы, вставленные с двух сторон в корпуса подшипников, обеспечивают защиту подшипниковых узлов от попадания пыли и почвы, а сферические диски, выполненные с трапецеидальными зубьями, улучшают резание и крошение почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
