Весы электронные для взвешивания животных

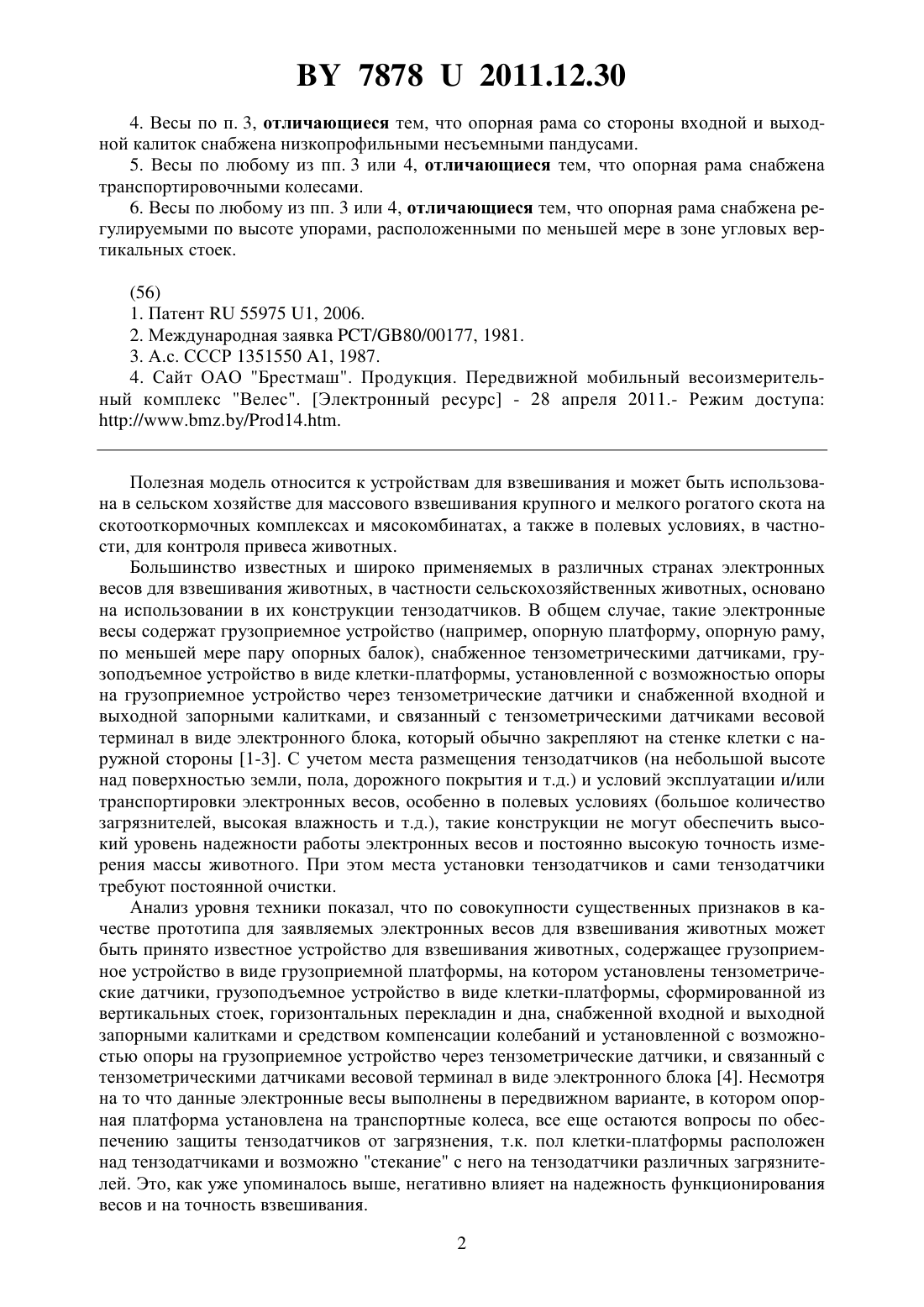

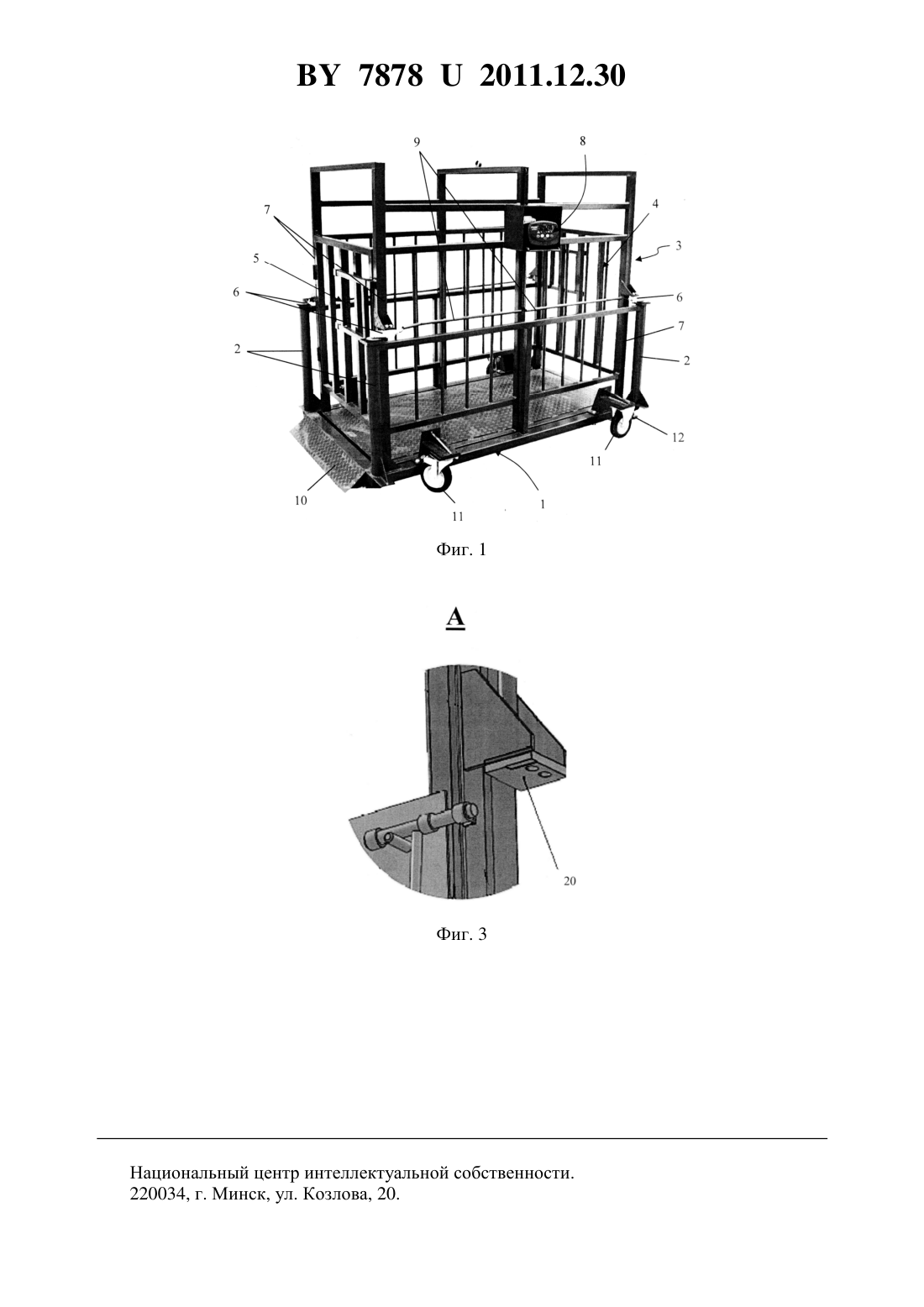

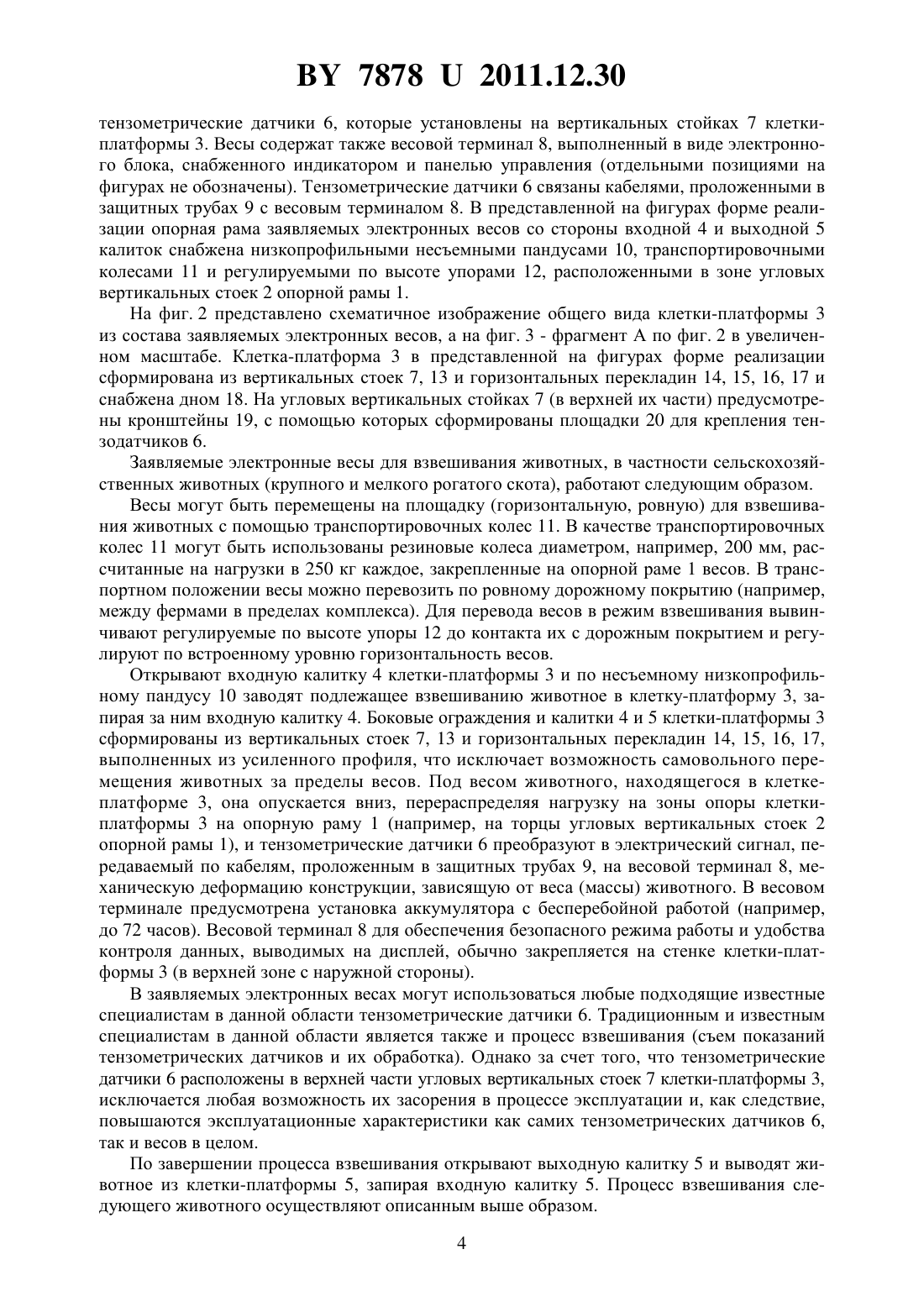

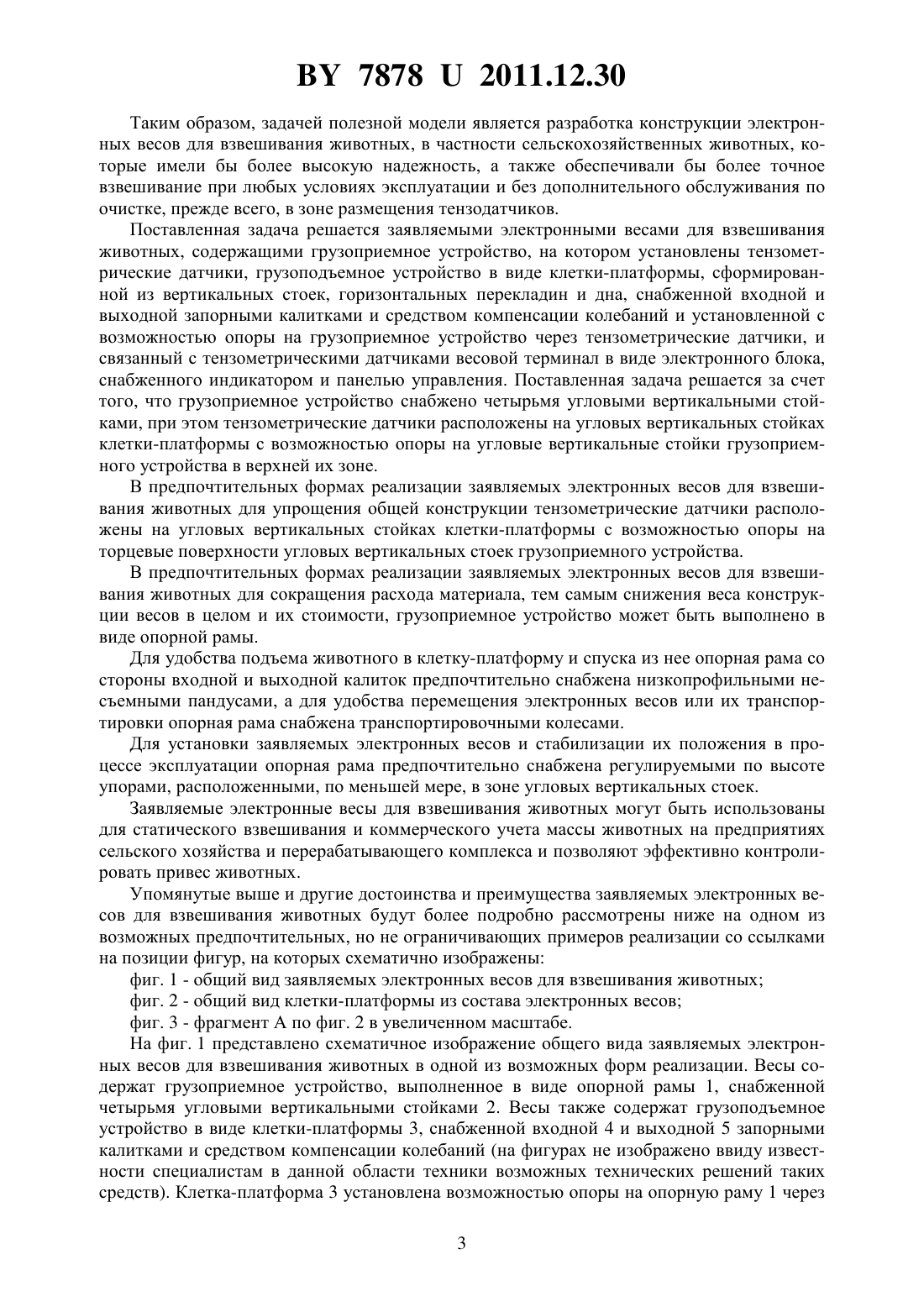

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВЕСЫ ЭЛЕКТРОННЫЕ ДЛЯ ВЗВЕШИВАНИЯ ЖИВОТНЫХ(71) Заявитель Общество с дополнительной ответственностью Весоизмерительная компания(72) Авторы Высоцкий Егор Николаевич Макаревич Андрей Анатольевич(73) Патентообладатель Общество с дополнительной ответственностью Весоизмерительная компания(57) 1. Весы электронные для взвешивания животных, содержащие грузоприемное устройство, на котором установлены тензометрические датчики, грузоподъемное устройство в виде клетки-платформы, сформированной из вертикальных стоек, горизонтальных перекладин и дна, снабженной входной и выходной запорными калитками и средством компенсации колебаний и установленной с возможностью опоры на грузоприемное устройство через тензометрические датчики, и связанный с тензометрическими датчиками весовой терминал в виде электронного блока, снабженного индикатором и панелью управления,отличающиеся тем, что грузоприемное устройство снабжено четырьмя угловыми вертикальными стойками, при этом тензометрические датчики расположены на угловых вертикальных стойках клетки-платформы с возможностью опоры на угловые вертикальные стойки грузоприемного устройства в верхней их зоне. 2. Весы по п. 1, отличающиеся тем, что тензометрические датчики расположены на угловых вертикальных стойках клетки-платформы с возможностью опоры на торцевые поверхности угловых вертикальных стоек грузоприемного устройства. 3. Весы по любому из пп. 1 или 2, отличающиеся тем, что грузоприемное устройство выполнено в виде опорной рамы. 78782011.12.30 4. Весы по п. 3, отличающиеся тем, что опорная рама со стороны входной и выходной калиток снабжена низкопрофильными несъемными пандусами. 5. Весы по любому из пп. 3 или 4, отличающиеся тем, что опорная рама снабжена транспортировочными колесами. 6. Весы по любому из пп. 3 или 4, отличающиеся тем, что опорная рама снабжена регулируемыми по высоте упорами, расположенными по меньшей мере в зоне угловых вертикальных стоек.(56) 1. Патент 55975 1, 2006. 2. Международная заявка /80/00177, 1981. 3. А.с. СССР 1351550 1, 1987. 4. Сайт ОАО Брестмаш. Продукция. Передвижной мобильный весоизмерительный комплекс Велес. Электронный ресурс - 28 апреля 2011.- Режим доступа///14 Полезная модель относится к устройствам для взвешивания и может быть использована в сельском хозяйстве для массового взвешивания крупного и мелкого рогатого скота на скотооткормочных комплексах и мясокомбинатах, а также в полевых условиях, в частности, для контроля привеса животных. Большинство известных и широко применяемых в различных странах электронных весов для взвешивания животных, в частности сельскохозяйственных животных, основано на использовании в их конструкции тензодатчиков. В общем случае, такие электронные весы содержат грузоприемное устройство (например, опорную платформу, опорную раму,по меньшей мере пару опорных балок), снабженное тензометрическими датчиками, грузоподъемное устройство в виде клетки-платформы, установленной с возможностью опоры на грузоприемное устройство через тензометрические датчики и снабженной входной и выходной запорными калитками, и связанный с тензометрическими датчиками весовой терминал в виде электронного блока, который обычно закрепляют на стенке клетки с наружной стороны 1-3. С учетом места размещения тензодатчиков (на небольшой высоте над поверхностью земли, пола, дорожного покрытия и т.д.) и условий эксплуатации и/или транспортировки электронных весов, особенно в полевых условиях (большое количество загрязнителей, высокая влажность и т.д.), такие конструкции не могут обеспечить высокий уровень надежности работы электронных весов и постоянно высокую точность измерения массы животного. При этом места установки тензодатчиков и сами тензодатчики требуют постоянной очистки. Анализ уровня техники показал, что по совокупности существенных признаков в качестве прототипа для заявляемых электронных весов для взвешивания животных может быть принято известное устройство для взвешивания животных, содержащее грузоприемное устройство в виде грузоприемной платформы, на котором установлены тензометрические датчики, грузоподъемное устройство в виде клетки-платформы, сформированной из вертикальных стоек, горизонтальных перекладин и дна, снабженной входной и выходной запорными калитками и средством компенсации колебаний и установленной с возможностью опоры на грузоприемное устройство через тензометрические датчики, и связанный с тензометрическими датчиками весовой терминал в виде электронного блока 4. Несмотря на то что данные электронные весы выполнены в передвижном варианте, в котором опорная платформа установлена на транспортные колеса, все еще остаются вопросы по обеспечению защиты тензодатчиков от загрязнения, т.к. пол клетки-платформы расположен над тензодатчиками и возможно стекание с него на тензодатчики различных загрязнителей. Это, как уже упоминалось выше, негативно влияет на надежность функционирования весов и на точность взвешивания. 2 78782011.12.30 Таким образом, задачей полезной модели является разработка конструкции электронных весов для взвешивания животных, в частности сельскохозяйственных животных, которые имели бы более высокую надежность, а также обеспечивали бы более точное взвешивание при любых условиях эксплуатации и без дополнительного обслуживания по очистке, прежде всего, в зоне размещения тензодатчиков. Поставленная задача решается заявляемыми электронными весами для взвешивания животных, содержащими грузоприемное устройство, на котором установлены тензометрические датчики, грузоподъемное устройство в виде клетки-платформы, сформированной из вертикальных стоек, горизонтальных перекладин и дна, снабженной входной и выходной запорными калитками и средством компенсации колебаний и установленной с возможностью опоры на грузоприемное устройство через тензометрические датчики, и связанный с тензометрическими датчиками весовой терминал в виде электронного блока,снабженного индикатором и панелью управления. Поставленная задача решается за счет того, что грузоприемное устройство снабжено четырьмя угловыми вертикальными стойками, при этом тензометрические датчики расположены на угловых вертикальных стойках клетки-платформы с возможностью опоры на угловые вертикальные стойки грузоприемного устройства в верхней их зоне. В предпочтительных формах реализации заявляемых электронных весов для взвешивания животных для упрощения общей конструкции тензометрические датчики расположены на угловых вертикальных стойках клетки-платформы с возможностью опоры на торцевые поверхности угловых вертикальных стоек грузоприемного устройства. В предпочтительных формах реализации заявляемых электронных весов для взвешивания животных для сокращения расхода материала, тем самым снижения веса конструкции весов в целом и их стоимости, грузоприемное устройство может быть выполнено в виде опорной рамы. Для удобства подъема животного в клетку-платформу и спуска из нее опорная рама со стороны входной и выходной калиток предпочтительно снабжена низкопрофильными несъемными пандусами, а для удобства перемещения электронных весов или их транспортировки опорная рама снабжена транспортировочными колесами. Для установки заявляемых электронных весов и стабилизации их положения в процессе эксплуатации опорная рама предпочтительно снабжена регулируемыми по высоте упорами, расположенными, по меньшей мере, в зоне угловых вертикальных стоек. Заявляемые электронные весы для взвешивания животных могут быть использованы для статического взвешивания и коммерческого учета массы животных на предприятиях сельского хозяйства и перерабатывающего комплекса и позволяют эффективно контролировать привес животных. Упомянутые выше и другие достоинства и преимущества заявляемых электронных весов для взвешивания животных будут более подробно рассмотрены ниже на одном из возможных предпочтительных, но не ограничивающих примеров реализации со ссылками на позиции фигур, на которых схематично изображены фиг. 1 - общий вид заявляемых электронных весов для взвешивания животных фиг. 2 - общий вид клетки-платформы из состава электронных весов фиг. 3 - фрагмент А по фиг. 2 в увеличенном масштабе. На фиг. 1 представлено схематичное изображение общего вида заявляемых электронных весов для взвешивания животных в одной из возможных форм реализации. Весы содержат грузоприемное устройство, выполненное в виде опорной рамы 1, снабженной четырьмя угловыми вертикальными стойками 2. Весы также содержат грузоподъемное устройство в виде клетки-платформы 3, снабженной входной 4 и выходной 5 запорными калитками и средством компенсации колебаний (на фигурах не изображено ввиду известности специалистам в данной области техники возможных технических решений таких средств). Клетка-платформа 3 установлена возможностью опоры на опорную раму 1 через 3 78782011.12.30 тензометрические датчики 6, которые установлены на вертикальных стойках 7 клеткиплатформы 3. Весы содержат также весовой терминал 8, выполненный в виде электронного блока, снабженного индикатором и панелью управления (отдельными позициями на фигурах не обозначены). Тензометрические датчики 6 связаны кабелями, проложенными в защитных трубах 9 с весовым терминалом 8. В представленной на фигурах форме реализации опорная рама заявляемых электронных весов со стороны входной 4 и выходной 5 калиток снабжена низкопрофильными несъемными пандусами 10, транспортировочными колесами 11 и регулируемыми по высоте упорами 12, расположенными в зоне угловых вертикальных стоек 2 опорной рамы 1. На фиг. 2 представлено схематичное изображение общего вида клетки-платформы 3 из состава заявляемых электронных весов, а на фиг. 3 - фрагмент А по фиг. 2 в увеличенном масштабе. Клетка-платформа 3 в представленной на фигурах форме реализации сформирована из вертикальных стоек 7, 13 и горизонтальных перекладин 14, 15, 16, 17 и снабжена дном 18. На угловых вертикальных стойках 7 (в верхней их части) предусмотрены кронштейны 19, с помощью которых сформированы площадки 20 для крепления тензодатчиков 6. Заявляемые электронные весы для взвешивания животных, в частности сельскохозяйственных животных (крупного и мелкого рогатого скота), работают следующим образом. Весы могут быть перемещены на площадку (горизонтальную, ровную) для взвешивания животных с помощью транспортировочных колес 11. В качестве транспортировочных колес 11 могут быть использованы резиновые колеса диаметром, например, 200 мм, рассчитанные на нагрузки в 250 кг каждое, закрепленные на опорной раме 1 весов. В транспортном положении весы можно перевозить по ровному дорожному покрытию (например,между фермами в пределах комплекса). Для перевода весов в режим взвешивания вывинчивают регулируемые по высоте упоры 12 до контакта их с дорожным покрытием и регулируют по встроенному уровню горизонтальность весов. Открывают входную калитку 4 клетки-платформы 3 и по несъемному низкопрофильному пандусу 10 заводят подлежащее взвешиванию животное в клетку-платформу 3, запирая за ним входную калитку 4. Боковые ограждения и калитки 4 и 5 клетки-платформы 3 сформированы из вертикальных стоек 7, 13 и горизонтальных перекладин 14, 15, 16, 17,выполненных из усиленного профиля, что исключает возможность самовольного перемещения животных за пределы весов. Под весом животного, находящегося в клеткеплатформе 3, она опускается вниз, перераспределяя нагрузку на зоны опоры клеткиплатформы 3 на опорную раму 1 (например, на торцы угловых вертикальных стоек 2 опорной рамы 1), и тензометрические датчики 6 преобразуют в электрический сигнал, передаваемый по кабелям, проложенным в защитных трубах 9, на весовой терминал 8, механическую деформацию конструкции, зависящую от веса (массы) животного. В весовом терминале предусмотрена установка аккумулятора с бесперебойной работой (например,до 72 часов). Весовой терминал 8 для обеспечения безопасного режима работы и удобства контроля данных, выводимых на дисплей, обычно закрепляется на стенке клетки-платформы 3 (в верхней зоне с наружной стороны). В заявляемых электронных весах могут использоваться любые подходящие известные специалистам в данной области тензометрические датчики 6. Традиционным и известным специалистам в данной области является также и процесс взвешивания (съем показаний тензометрических датчиков и их обработка). Однако за счет того, что тензометрические датчики 6 расположены в верхней части угловых вертикальных стоек 7 клетки-платформы 3,исключается любая возможность их засорения в процессе эксплуатации и, как следствие,повышаются эксплуатационные характеристики как самих тензометрических датчиков 6,так и весов в целом. По завершении процесса взвешивания открывают выходную калитку 5 и выводят животное из клетки-платформы 5, запирая входную калитку 5. Процесс взвешивания следующего животного осуществляют описанным выше образом. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
