Устройство для вертикального укачивания лабораторных животных

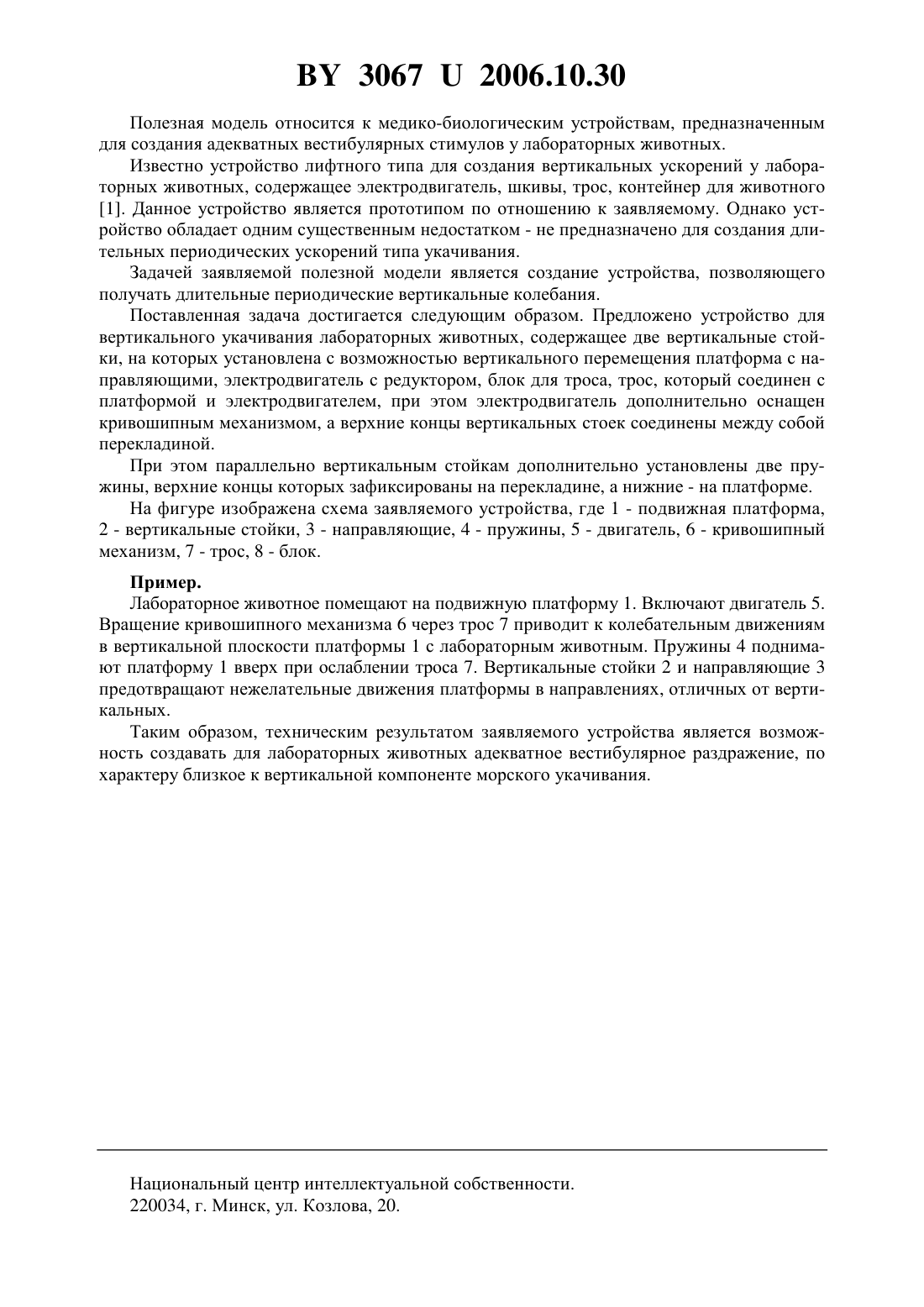

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЕРТИКАЛЬНОГО УКАЧИВАНИЯ ЛАБОРАТОРНЫХ ЖИВОТНЫХ(71) Заявитель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(72) Авторы Поздняк Людмила Виленовна Азев Олег Анатольевич Бурко Евгений Васильевич(73) Патентообладатель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(57) 1. Устройство для вертикального укачивания лабораторных животных, содержащее две вертикальные стойки, на которых установлена с возможностью вертикального перемещения платформа с направляющими, электродвигатель с редуктором, блок для троса,трос, который соединен с платформой и электродвигателем, отличающееся тем, что электродвигатель дополнительно оснащен кривошипным механизмом, а верхние концы вертикальных стоек соединены между собой перекладиной. 2. Устройство по п. 1, отличающееся тем, что параллельно вертикальным стойкам дополнительно установлены две пружины, верхние концы которых зафиксированы на перекладине, а нижние - на платформе.(56) 1. Дмитриев А.С. Лабиринтные и экстралабиринтные механизмы некоторых соматических и вегетативных реакций на ускорение // Мн. Наука и техника. - 1969. - С. 47-48. 30672006.10.30 Полезная модель относится к медико-биологическим устройствам, предназначенным для создания адекватных вестибулярных стимулов у лабораторных животных. Известно устройство лифтного типа для создания вертикальных ускорений у лабораторных животных, содержащее электродвигатель, шкивы, трос, контейнер для животного 1. Данное устройство является прототипом по отношению к заявляемому. Однако устройство обладает одним существенным недостатком - не предназначено для создания длительных периодических ускорений типа укачивания. Задачей заявляемой полезной модели является создание устройства, позволяющего получать длительные периодические вертикальные колебания. Поставленная задача достигается следующим образом. Предложено устройство для вертикального укачивания лабораторных животных, содержащее две вертикальные стойки, на которых установлена с возможностью вертикального перемещения платформа с направляющими, электродвигатель с редуктором, блок для троса, трос, который соединен с платформой и электродвигателем, при этом электродвигатель дополнительно оснащен кривошипным механизмом, а верхние концы вертикальных стоек соединены между собой перекладиной. При этом параллельно вертикальным стойкам дополнительно установлены две пружины, верхние концы которых зафиксированы на перекладине, а нижние - на платформе. На фигуре изображена схема заявляемого устройства, где 1 - подвижная платформа,2 - вертикальные стойки, 3 - направляющие, 4 - пружины, 5 - двигатель, 6 - кривошипный механизм, 7 - трос, 8 - блок. Пример. Лабораторное животное помещают на подвижную платформу 1. Включают двигатель 5. Вращение кривошипного механизма 6 через трос 7 приводит к колебательным движениям в вертикальной плоскости платформы 1 с лабораторным животным. Пружины 4 поднимают платформу 1 вверх при ослаблении троса 7. Вертикальные стойки 2 и направляющие 3 предотвращают нежелательные движения платформы в направлениях, отличных от вертикальных. Таким образом, техническим результатом заявляемого устройства является возможность создавать для лабораторных животных адекватное вестибулярное раздражение, по характеру близкое к вертикальной компоненте морского укачивания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
