Перепускной кран для выдачи напитков

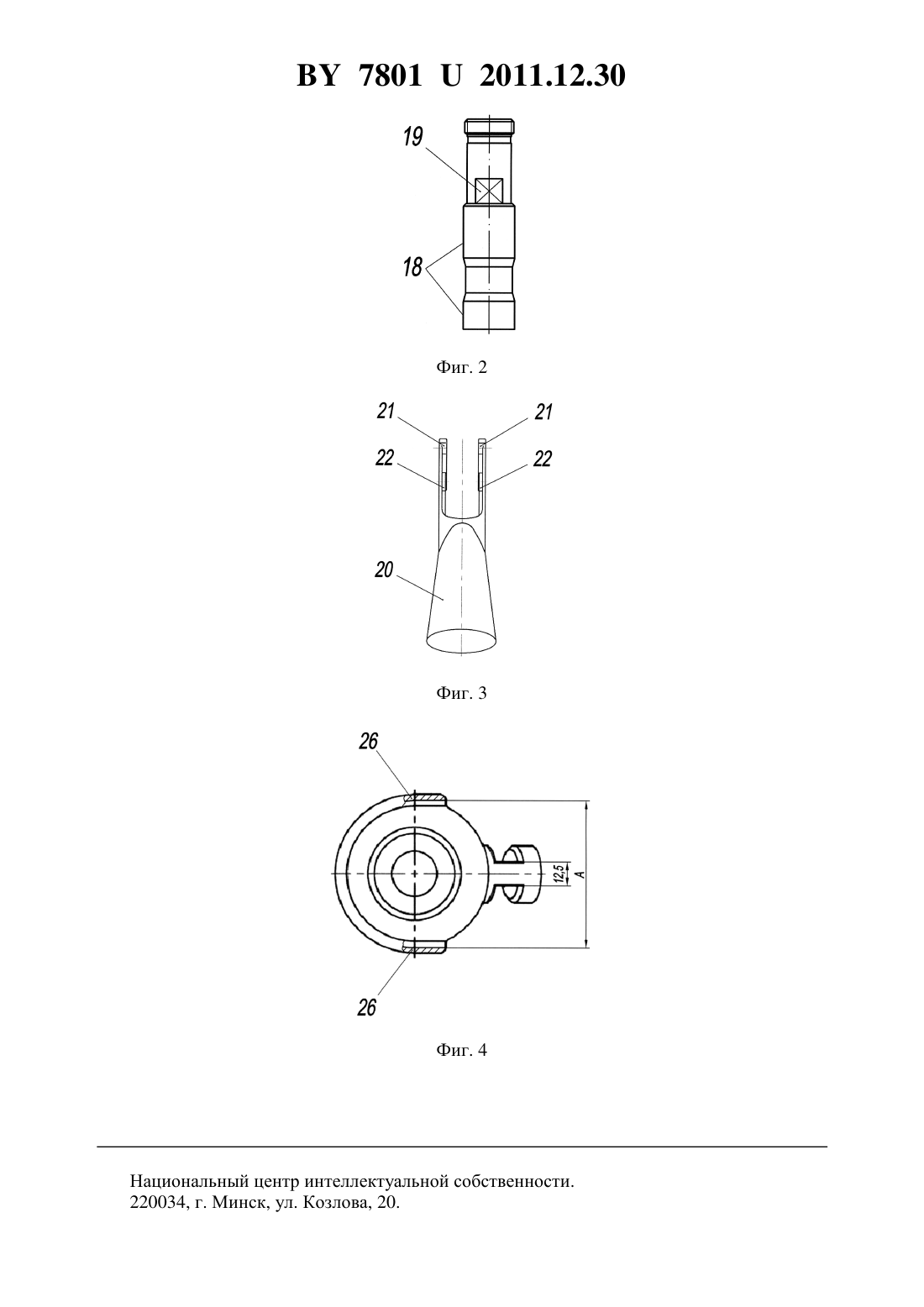

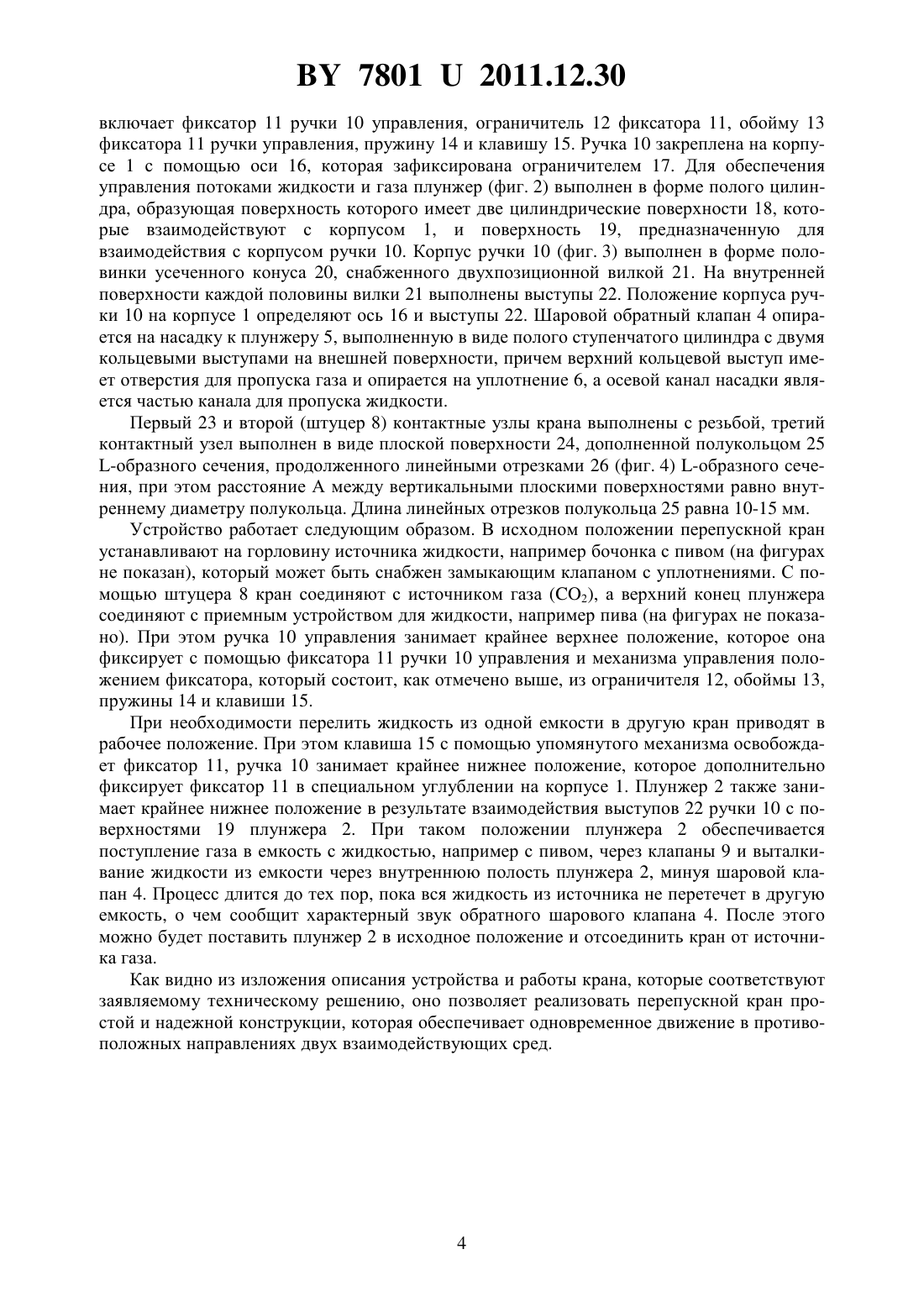

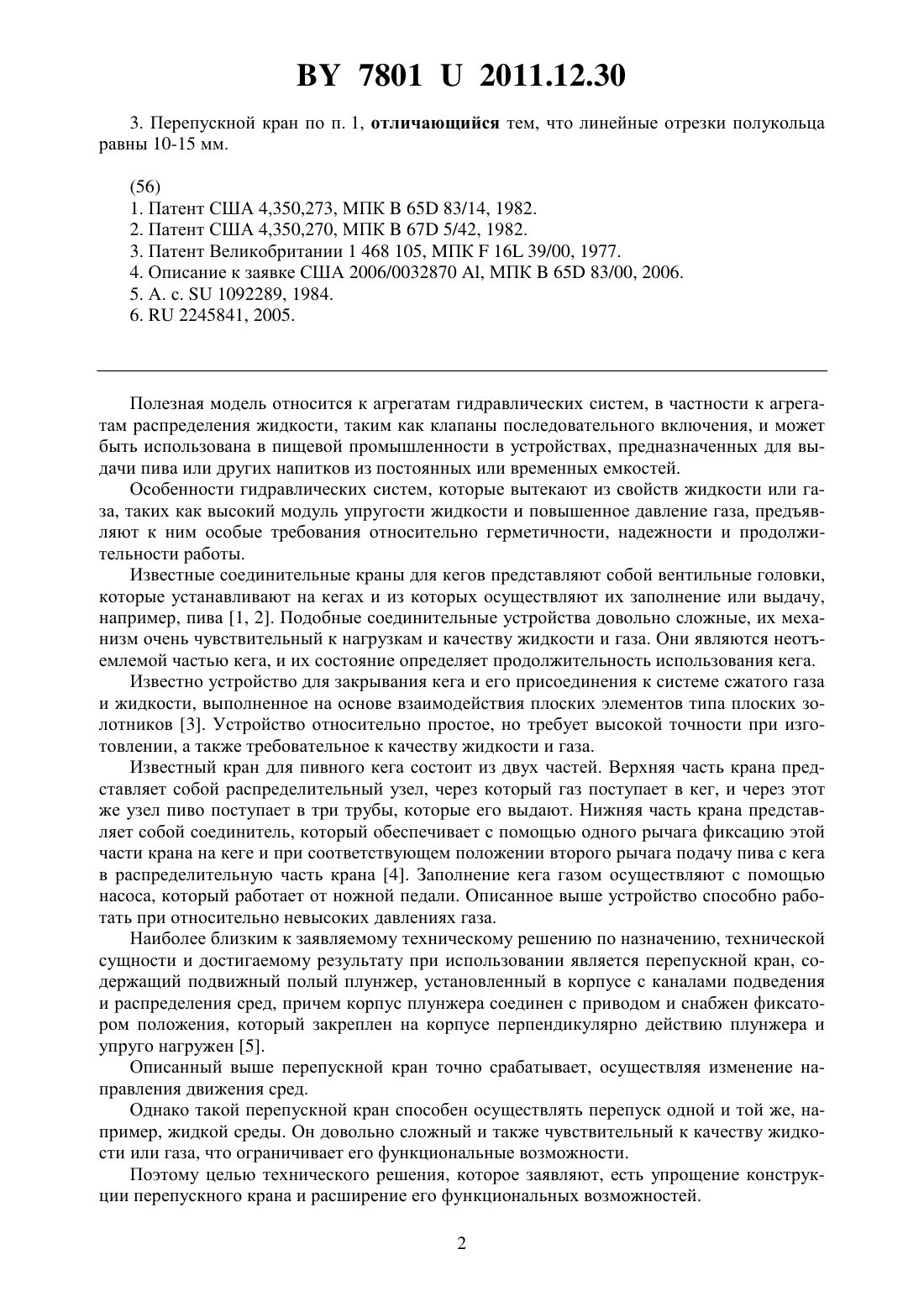

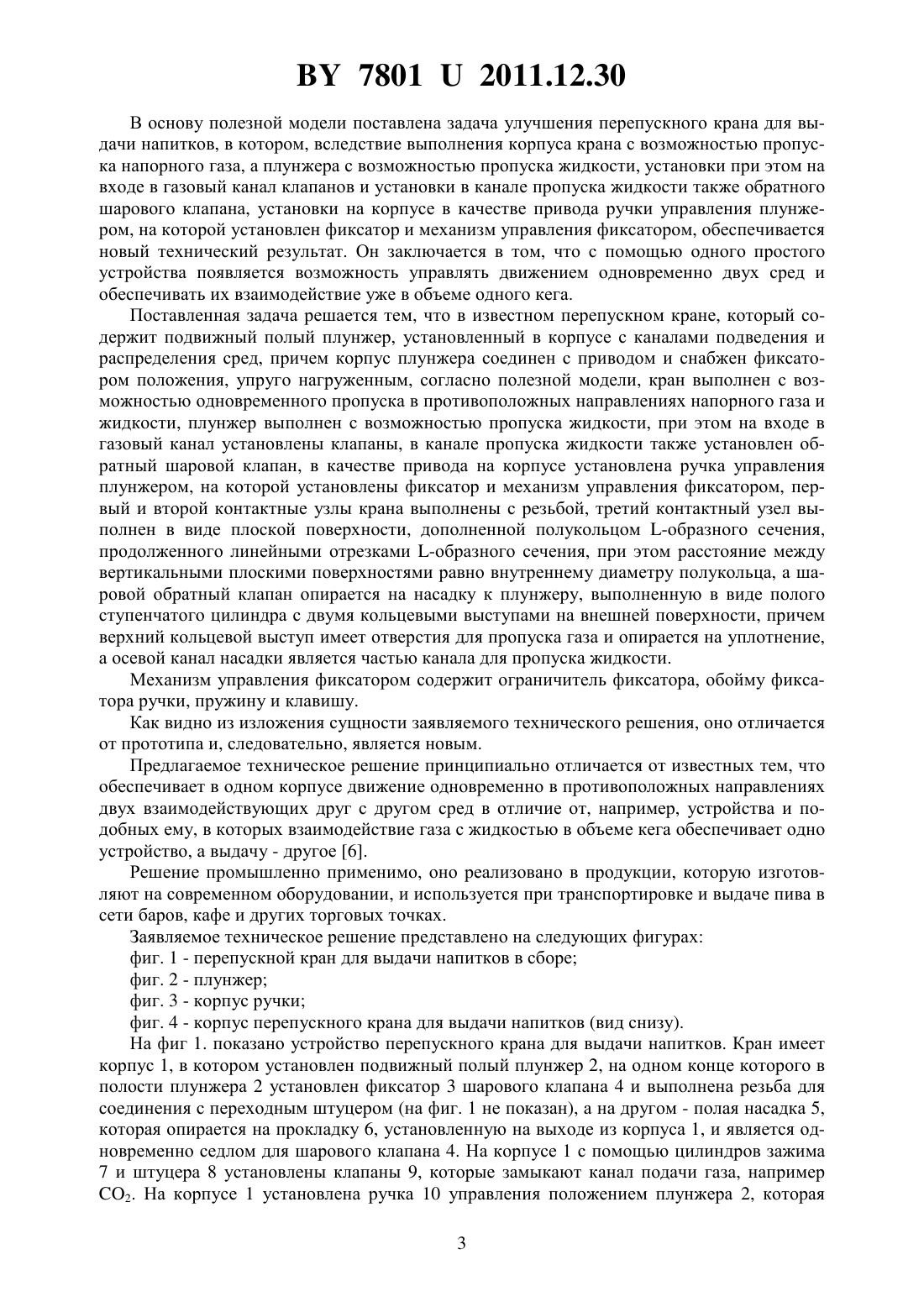

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕРЕПУСКНОЙ КРАН ДЛЯ ВЫДАЧИ НАПИТКОВ(72) Автор ГОЙ Василий Васильевич(57) 1. Перепускной кран для выдачи напитков, содержащий подвижный полый плунжер,установленный в корпусе с каналами подвода и распределения сред, причем корпус плунжера соединен с приводом и снабжен фиксатором положения, упруго нагруженным, отличающийся тем, что кран выполнен с возможностью одновременного пропуска в противоположных направлениях напорного газа и жидкости, плунжер выполнен с возможностью пропуска жидкости, на входе в газовый канал установлены клапаны, в канале пропуска жидкости также установлен обратный шаровой клапан, в качестве привода на корпусе установлена ручка управления плунжером, на которой установлены фиксатор и механизм управления фиксатором, первый и второй контактные узлы крана выполнены с резьбой, третий контактный узел выполнен в виде плоской поверхности, дополненной полукольцом -образного сечения, продолженного линейными отрезками -образного сечения, при этом расстояние между вертикальными плоскими поверхностями равно внутреннему диаметру полукольца, а шаровой обратный клапан опирается на насадку к плунжеру, выполненную в виде полого ступенчатого цилиндра с двумя кольцевыми выступами на внешней поверхности, причем верхний кольцевой выступ имеет отверстия для пропуска газа и опирается на уплотнение, а осевой канал насадки является частью канала для пропуска жидкости. 2. Перепускной кран по п. 1, отличающийся тем, что механизм управления фиксатором содержит ограничитель фиксатора, обойму фиксатора, пружину и клавишу. 78012011.12.30 3. Перепускной кран по п. 1, отличающийся тем, что линейные отрезки полукольца равны 10-15 мм. Полезная модель относится к агрегатам гидравлических систем, в частности к агрегатам распределения жидкости, таким как клапаны последовательного включения, и может быть использована в пищевой промышленности в устройствах, предназначенных для выдачи пива или других напитков из постоянных или временных емкостей. Особенности гидравлических систем, которые вытекают из свойств жидкости или газа, таких как высокий модуль упругости жидкости и повышенное давление газа, предъявляют к ним особые требования относительно герметичности, надежности и продолжительности работы. Известные соединительные краны для кегов представляют собой вентильные головки,которые устанавливают на кегах и из которых осуществляют их заполнение или выдачу,например, пива 1, 2. Подобные соединительные устройства довольно сложные, их механизм очень чувствительный к нагрузкам и качеству жидкости и газа. Они являются неотъемлемой частью кега, и их состояние определяет продолжительность использования кега. Известно устройство для закрывания кега и его присоединения к системе сжатого газа и жидкости, выполненное на основе взаимодействия плоских элементов типа плоских золотников 3. Устройство относительно простое, но требует высокой точности при изготовлении, а также требовательное к качеству жидкости и газа. Известный кран для пивного кега состоит из двух частей. Верхняя часть крана представляет собой распределительный узел, через который газ поступает в кег, и через этот же узел пиво поступает в три трубы, которые его выдают. Нижняя часть крана представляет собой соединитель, который обеспечивает с помощью одного рычага фиксацию этой части крана на кеге и при соответствующем положении второго рычага подачу пива с кега в распределительную часть крана 4. Заполнение кега газом осуществляют с помощью насоса, который работает от ножной педали. Описанное выше устройство способно работать при относительно невысоких давлениях газа. Наиболее близким к заявляемому техническому решению по назначению, технической сущности и достигаемому результату при использовании является перепускной кран, содержащий подвижный полый плунжер, установленный в корпусе с каналами подведения и распределения сред, причем корпус плунжера соединен с приводом и снабжен фиксатором положения, который закреплен на корпусе перпендикулярно действию плунжера и упруго нагружен 5. Описанный выше перепускной кран точно срабатывает, осуществляя изменение направления движения сред. Однако такой перепускной кран способен осуществлять перепуск одной и той же, например, жидкой среды. Он довольно сложный и также чувствительный к качеству жидкости или газа, что ограничивает его функциональные возможности. Поэтому целью технического решения, которое заявляют, есть упрощение конструкции перепускного крана и расширение его функциональных возможностей. 2 78012011.12.30 В основу полезной модели поставлена задача улучшения перепускного крана для выдачи напитков, в котором, вследствие выполнения корпуса крана с возможностью пропуска напорного газа, а плунжера с возможностью пропуска жидкости, установки при этом на входе в газовый канал клапанов и установки в канале пропуска жидкости также обратного шарового клапана, установки на корпусе в качестве привода ручки управления плунжером, на которой установлен фиксатор и механизм управления фиксатором, обеспечивается новый технический результат. Он заключается в том, что с помощью одного простого устройства появляется возможность управлять движением одновременно двух сред и обеспечивать их взаимодействие уже в объеме одного кега. Поставленная задача решается тем, что в известном перепускном кране, который содержит подвижный полый плунжер, установленный в корпусе с каналами подведения и распределения сред, причем корпус плунжера соединен с приводом и снабжен фиксатором положения, упруго нагруженным, согласно полезной модели, кран выполнен с возможностью одновременного пропуска в противоположных направлениях напорного газа и жидкости, плунжер выполнен с возможностью пропуска жидкости, при этом на входе в газовый канал установлены клапаны, в канале пропуска жидкости также установлен обратный шаровой клапан, в качестве привода на корпусе установлена ручка управления плунжером, на которой установлены фиксатор и механизм управления фиксатором, первый и второй контактные узлы крана выполнены с резьбой, третий контактный узел выполнен в виде плоской поверхности, дополненной полукольцом -образного сечения,продолженного линейными отрезками -образного сечения, при этом расстояние между вертикальными плоскими поверхностями равно внутреннему диаметру полукольца, а шаровой обратный клапан опирается на насадку к плунжеру, выполненную в виде полого ступенчатого цилиндра с двумя кольцевыми выступами на внешней поверхности, причем верхний кольцевой выступ имеет отверстия для пропуска газа и опирается на уплотнение,а осевой канал насадки является частью канала для пропуска жидкости. Механизм управления фиксатором содержит ограничитель фиксатора, обойму фиксатора ручки, пружину и клавишу. Как видно из изложения сущности заявляемого технического решения, оно отличается от прототипа и, следовательно, является новым. Предлагаемое техническое решение принципиально отличается от известных тем, что обеспечивает в одном корпусе движение одновременно в противоположных направлениях двух взаимодействующих друг с другом сред в отличие от, например, устройства и подобных ему, в которых взаимодействие газа с жидкостью в объеме кега обеспечивает одно устройство, а выдачу - другое 6. Решение промышленно применимо, оно реализовано в продукции, которую изготовляют на современном оборудовании, и используется при транспортировке и выдаче пива в сети баров, кафе и других торговых точках. Заявляемое техническое решение представлено на следующих фигурах фиг. 1 - перепускной кран для выдачи напитков в сборе фиг. 2 - плунжер фиг. 3 - корпус ручки фиг. 4 - корпус перепускного крана для выдачи напитков (вид снизу). На фиг 1. показано устройство перепускного крана для выдачи напитков. Кран имеет корпус 1, в котором установлен подвижный полый плунжер 2, на одном конце которого в полости плунжера 2 установлен фиксатор 3 шарового клапана 4 и выполнена резьба для соединения с переходным штуцером (на фиг. 1 не показан), а на другом - полая насадка 5,которая опирается на прокладку 6, установленную на выходе из корпуса 1, и является одновременно седлом для шарового клапана 4. На корпусе 1 с помощью цилиндров зажима 7 и штуцера 8 установлены клапаны 9, которые замыкают канал подачи газа, например 2. На корпусе 1 установлена ручка 10 управления положением плунжера 2, которая 3 78012011.12.30 включает фиксатор 11 ручки 10 управления, ограничитель 12 фиксатора 11, обойму 13 фиксатора 11 ручки управления, пружину 14 и клавишу 15. Ручка 10 закреплена на корпусе 1 с помощью оси 16, которая зафиксирована ограничителем 17. Для обеспечения управления потоками жидкости и газа плунжер (фиг. 2) выполнен в форме полого цилиндра, образующая поверхность которого имеет две цилиндрические поверхности 18, которые взаимодействуют с корпусом 1, и поверхность 19, предназначенную для взаимодействия с корпусом ручки 10. Корпус ручки 10 (фиг. 3) выполнен в форме половинки усеченного конуса 20, снабженного двухпозиционной вилкой 21. На внутренней поверхности каждой половины вилки 21 выполнены выступы 22. Положение корпуса ручки 10 на корпусе 1 определяют ось 16 и выступы 22. Шаровой обратный клапан 4 опирается на насадку к плунжеру 5, выполненную в виде полого ступенчатого цилиндра с двумя кольцевыми выступами на внешней поверхности, причем верхний кольцевой выступ имеет отверстия для пропуска газа и опирается на уплотнение 6, а осевой канал насадки является частью канала для пропуска жидкости. Первый 23 и второй (штуцер 8) контактные узлы крана выполнены с резьбой, третий контактный узел выполнен в виде плоской поверхности 24, дополненной полукольцом 25-образного сечения, продолженного линейными отрезками 26 (фиг. 4) -образного сечения, при этом расстояние А между вертикальными плоскими поверхностями равно внутреннему диаметру полукольца. Длина линейных отрезков полукольца 25 равна 10-15 мм. Устройство работает следующим образом. В исходном положении перепускной кран устанавливают на горловину источника жидкости, например бочонка с пивом (на фигурах не показан), который может быть снабжен замыкающим клапаном с уплотнениями. С помощью штуцера 8 кран соединяют с источником газа (2), а верхний конец плунжера соединяют с приемным устройством для жидкости, например пива (на фигурах не показано). При этом ручка 10 управления занимает крайнее верхнее положение, которое она фиксирует с помощью фиксатора 11 ручки 10 управления и механизма управления положением фиксатора, который состоит, как отмечено выше, из ограничителя 12, обоймы 13,пружины 14 и клавиши 15. При необходимости перелить жидкость из одной емкости в другую кран приводят в рабочее положение. При этом клавиша 15 с помощью упомянутого механизма освобождает фиксатор 11, ручка 10 занимает крайнее нижнее положение, которое дополнительно фиксирует фиксатор 11 в специальном углублении на корпусе 1. Плунжер 2 также занимает крайнее нижнее положение в результате взаимодействия выступов 22 ручки 10 с поверхностями 19 плунжера 2. При таком положении плунжера 2 обеспечивается поступление газа в емкость с жидкостью, например с пивом, через клапаны 9 и выталкивание жидкости из емкости через внутреннюю полость плунжера 2, минуя шаровой клапан 4. Процесс длится до тех пор, пока вся жидкость из источника не перетечет в другую емкость, о чем сообщит характерный звук обратного шарового клапана 4. После этого можно будет поставить плунжер 2 в исходное положение и отсоединить кран от источника газа. Как видно из изложения описания устройства и работы крана, которые соответствуют заявляемому техническому решению, оно позволяет реализовать перепускной кран простой и надежной конструкции, которая обеспечивает одновременное движение в противоположных направлениях двух взаимодействующих сред. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
