Информационно-силовой кабель (варианты)

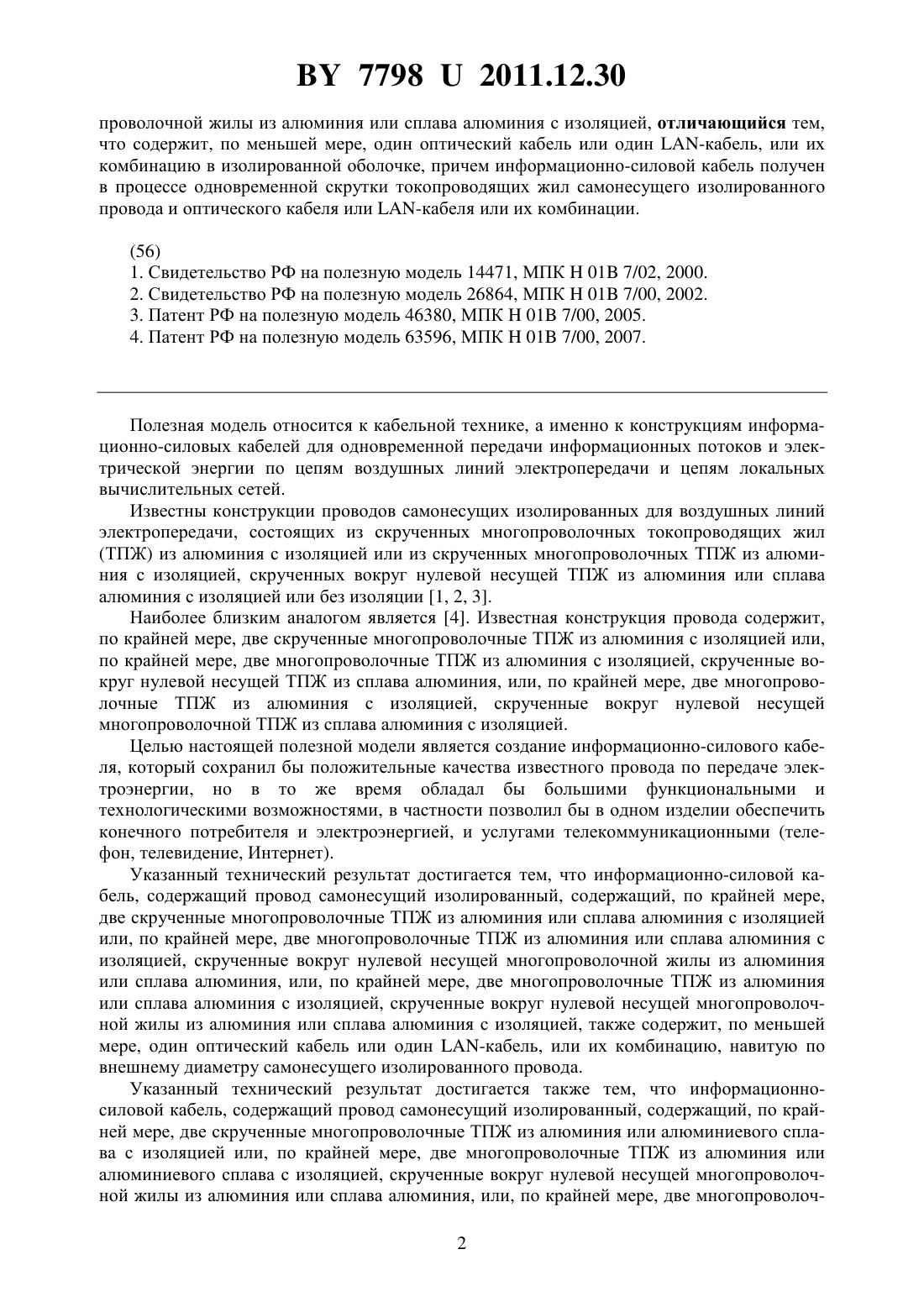

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Людиновокабель(72) Авторы Ведмедь Виктор Викторович Зинуков Сергей Викторович Никитин Николай Игоревич Рысин Леонид Григорьевич(73) Патентообладатель Закрытое акционерное общество Людиновокабель(57) 1. Информационно-силовой кабель, содержащий провод самонесущий изолированный, содержащий, по крайней мере, две скрученные многопроволочные токопроводящие жилы из алюминия или сплава алюминия с изоляцией или, по крайней мере, две многопроволочные токопроводящие жилы из алюминия или сплава алюминия с изоляцией,скрученные вокруг нулевой несущей многопроволочной жилы из алюминия или сплава алюминия, или, по крайней мере, две многопроволочные токопроводящие жилы из алюминия или сплава алюминия с изоляцией, скрученные вокруг нулевой несущей многопроволочной жилы из алюминия или сплава алюминия с изоляцией, отличающийся тем, что содержит, по меньшей мере, один оптический кабель или один -кабель, или их комбинацию в изолированной оболочке, навитую по внешнему диаметру самонесущего изолированного провода. 2. Информационно-силовой кабель, содержащий провод самонесущий изолированный, содержащий, по крайней мере, две скрученные многопроволочные токопроводящие жилы из алюминия или сплава алюминия с изоляцией или, по крайней мере, две многопроволочные токопроводящие жилы из алюминия или сплава алюминия с изоляцией,скрученные вокруг нулевой несущей многопроволочной жилы из алюминия или сплава алюминия, или, по крайней мере, две многопроволочные токопроводящие жилы из алюминия или сплава алюминия с изоляцией, скрученные вокруг нулевой несущей много Фиг. 1 77982011.12.30 проволочной жилы из алюминия или сплава алюминия с изоляцией, отличающийся тем,что содержит, по меньшей мере, один оптический кабель или один -кабель, или их комбинацию в изолированной оболочке, причем информационно-силовой кабель получен в процессе одновременной скрутки токопроводящих жил самонесущего изолированного провода и оптического кабеля или -кабеля или их комбинации.(56) 1. Свидетельство РФ на полезную модель 14471, МПК 01 7/02, 2000. 2. Свидетельство РФ на полезную модель 26864, МПК 01 7/00, 2002. 3. Патент РФ на полезную модель 46380, МПК 01 7/00, 2005. 4. Патент РФ на полезную модель 63596, МПК 01 7/00, 2007. Полезная модель относится к кабельной технике, а именно к конструкциям информационно-силовых кабелей для одновременной передачи информационных потоков и электрической энергии по цепям воздушных линий электропередачи и цепям локальных вычислительных сетей. Известны конструкции проводов самонесущих изолированных для воздушных линий электропередачи, состоящих из скрученных многопроволочных токопроводящих жил(ТПЖ) из алюминия с изоляцией или из скрученных многопроволочных ТПЖ из алюминия с изоляцией, скрученных вокруг нулевой несущей ТПЖ из алюминия или сплава алюминия с изоляцией или без изоляции 1, 2, 3. Наиболее близким аналогом является 4. Известная конструкция провода содержит,по крайней мере, две скрученные многопроволочные ТПЖ из алюминия с изоляцией или,по крайней мере, две многопроволочные ТПЖ из алюминия с изоляцией, скрученные вокруг нулевой несущей ТПЖ из сплава алюминия, или, по крайней мере, две многопроволочные ТПЖ из алюминия с изоляцией, скрученные вокруг нулевой несущей многопроволочной ТПЖ из сплава алюминия с изоляцией. Целью настоящей полезной модели является создание информационно-силового кабеля, который сохранил бы положительные качества известного провода по передаче электроэнергии, но в то же время обладал бы большими функциональными и технологическими возможностями, в частности позволил бы в одном изделии обеспечить конечного потребителя и электроэнергией, и услугами телекоммуникационными (телефон, телевидение, Интернет). Указанный технический результат достигается тем, что информационно-силовой кабель, содержащий провод самонесущий изолированный, содержащий, по крайней мере,две скрученные многопроволочные ТПЖ из алюминия или сплава алюминия с изоляцией или, по крайней мере, две многопроволочные ТПЖ из алюминия или сплава алюминия с изоляцией, скрученные вокруг нулевой несущей многопроволочной жилы из алюминия или сплава алюминия, или, по крайней мере, две многопроволочные ТПЖ из алюминия или сплава алюминия с изоляцией, скрученные вокруг нулевой несущей многопроволочной жилы из алюминия или сплава алюминия с изоляцией, также содержит, по меньшей мере, один оптический кабель или один -кабель, или их комбинацию, навитую по внешнему диаметру самонесущего изолированного провода. Указанный технический результат достигается также тем, что информационносиловой кабель, содержащий провод самонесущий изолированный, содержащий, по крайней мере, две скрученные многопроволочные ТПЖ из алюминия или алюминиевого сплава с изоляцией или, по крайней мере, две многопроволочные ТПЖ из алюминия или алюминиевого сплава с изоляцией, скрученные вокруг нулевой несущей многопроволочной жилы из алюминия или сплава алюминия, или, по крайней мере, две многопроволоч 2 77982011.12.30 ные ТПЖ из алюминия или алюминиевого сплава с изоляцией, скрученные вокруг нулевой несущей многопроволочной жилы из алюминия или сплава алюминия с изоляцией,также содержит, по меньшей мере, один оптический кабель или один -кабель, или их комбинацию, причем информационно-силовой кабель получен в процессе одновременной скрутки ТПЖ самонесущего изолированного провода и оптического кабеля или кабеля, или их комбинации. Такие усовершенствования конструкции информационно-силового кабеля позволяют создать магистральную линию по одновременной передаче информационных потоков и электрической энергии по цепям воздушных линий электропередачи и цепям локальных вычислительных сетей объединить в одном изделии возможность обеспечения конечного потребителя электроэнергией и услугами телекоммуникационными (телефон, телевидение, Интернет) сократить затраты на монтаж и прокладку электрических и телекоммуникационных линий, объединив их в одну линию соединить в едином технологическом процессе скрутку силовых и телекоммуникационных элементов использовать силовую часть кабеля в качестве несущего элемента для оптической составляющей кабеля или-кабеля, или их комбинации и дистанционного питания аппаратуры оптической части кабеля использовать оптическую (информационную) часть кабеля для диспетчерской связи, монтажа и эксплуатации информационно-силового кабеля. На фиг. 1 показан информационно-силовой кабель в поперечном сечении, содержащий провод самонесущий изолированный, состоящий из скрученных многопроволочных ТПЖ с изоляцией и оптического кабеля или -кабеля, или их комбинации, навитой по внешнему диаметру самонесущего изолированного провода на фиг. 2 показан информационно-силовой кабель в поперечном сечении, содержащий провод самонесущий изолированный, состоящий из скрученных многопроволочных ТПЖ с изоляцией, скрученных вокруг нулевой несущей ТПЖ, и оптического кабеля или -кабеля, или их комбинации, навитой по внешнему диаметру самонесущего изолированного провода на фиг. 3 показан информационно-силовой кабель в поперечном сечении, содержащий провод самонесущий изолированный, состоящий из скрученных многопроволочных ТПЖ с изоляцией, скрученных вокруг нулевой несущей ТПЖ с изоляцией, и оптического кабеля или-кабеля, или их комбинации, навитой по внешнему диаметру самонесущего изолированного провода на фиг. 4 показан информационно-силовой кабель в поперечном сечении, полученный путем одновременной скрутки оптического кабеля или -кабеля, или их комбинации и скрученных многопроволочных ТПЖ с изоляцией самонесущего изолированного провода на фиг. 5 показан информационно-силовой кабель в поперечном сечении, полученный путем одновременной скрутки оптического кабеля или -кабеля, или их комбинации и скрученных многопроволочных ТПЖ с изоляцией, скрученных вокруг нулевой несущей ТПЖ самонесущего изолированного провода на фиг. 6 показан информационно-силовой кабель в поперечном сечении, полученный путем одновременной скрутки оптического кабеля или -кабеля, или их комбинации и скрученных многопроволочных ТПЖ с изоляцией, скрученных вокруг нулевой несущей ТПЖ с изоляцией самонесущего изолированного провода. Информационно-силовой кабель состоит из самонесущего изолированного провода 1 и оптического кабеля или -кабеля, или их комбинации 2. В зависимости от области применения самонесущий изолированный провод 1 состоит из многопроволочных ТПЖ 3(фиг. 1, 4), состоящих из профилированных в процессе скрутки проволок 4 из алюминия или сплава алюминия, с изоляцией 5, например, из экструдированной светостабилизированной сшитой композиции полиэтилена, содержащей не менее 2,5 сажи или из многопроволочных ТПЖ 3 (фиг. 2, 5), состоящих из профилированных в процессе скрутки проволок 4 из алюминия или сплава алюминия, с изоляцией 5, например, из экструдированной светостабилизированной сшитой композиции полиэтилена, содержащей не менее 2,5 сажи, и несущей нулевой многопроволочной жилы 6, состоящей из профилирован 3 77982011.12.30 ных в процессе скрутки проволок 7 из алюминия или сплава алюминия или из многопроволочных ТПЖ 3 (фиг. 3, 6), состоящих из профилированных в процессе скрутки проволок 4 из алюминия или сплава алюминия, с изоляцией 5, например, из экструдированной светостабилизированной сшитой композиции полиэтилена, содержащей не менее 2,5 сажи, и несущей нулевой многопроволочной жилы 6, состоящей из профилированных в процессе скрутки проволок 7 из алюминия или сплава алюминия, с изоляцией 8, например, из экструдированной светостабилизированной сшитой композиции полиэтилена, содержащей не менее 2,5 сажи. При этом оптический кабель или -кабель, или их комбинация 2 присутствуют в составе информационно-силового кабеля в виде скрутки по внешнему диаметру самонесущего изолированного провода 1 (фиг. 1-3) или в виде одновременной скрутки вместе с токопроводящими жилами самонесущего изолированного провода (фиг. 4-6). Полезная модель может быть легко изготовлена из современных материалов, металлов и их сплавов на базе существующей технологии с применением крутильного оборудования двойной скрутки, содержащего узлы для профилирования проволок, экструзионного оборудования, машины общей скрутки, и наиболее эффективно может быть использована для одновременной передачи информационных потоков и электрической энергии по цепям воздушных линий электропередачи и цепям локальных вычислительных сетей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
