Информационно-силовой провод (варианты)

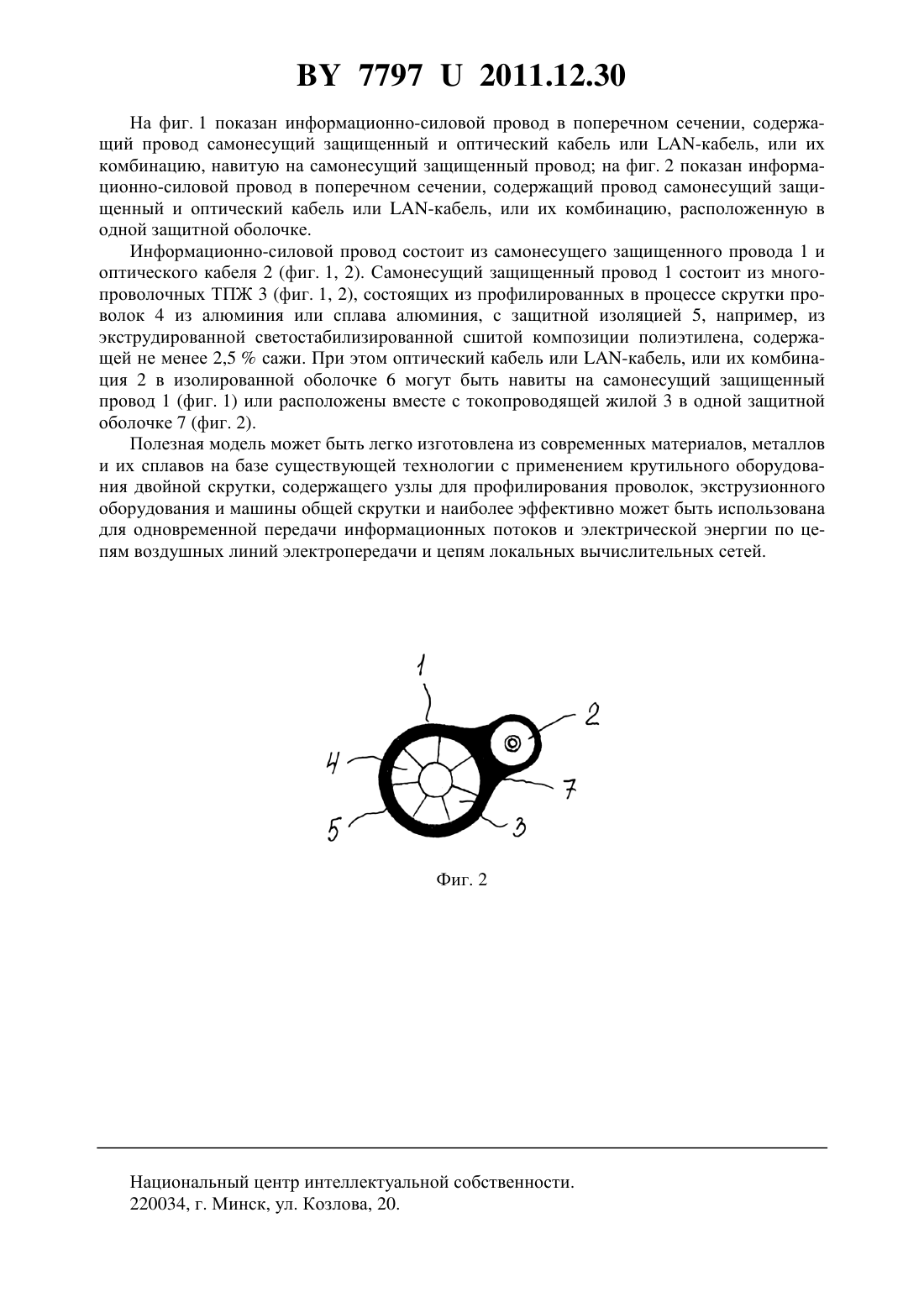

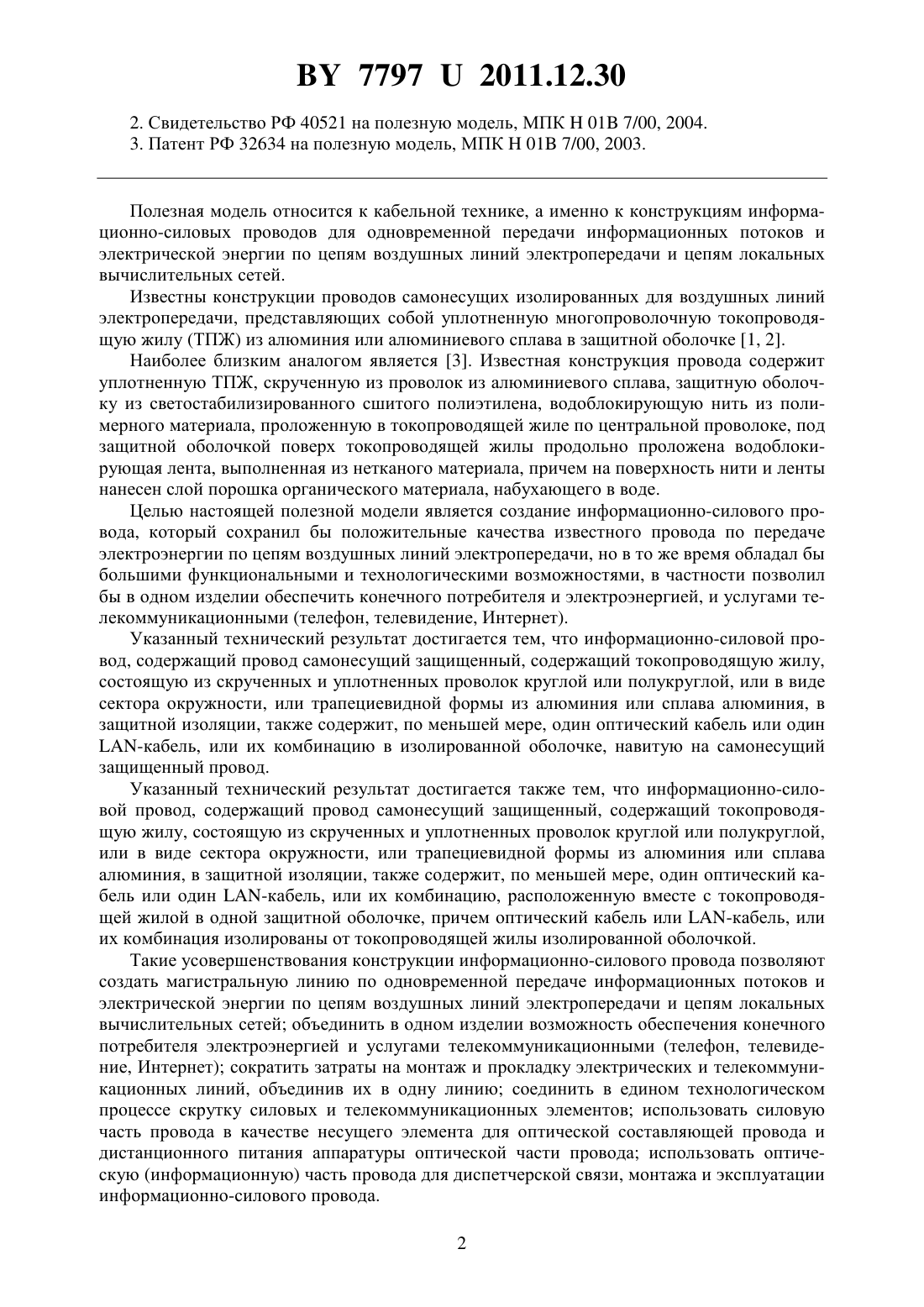

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Людиновокабель(72) Авторы Ведмедь Виктор Викторович Зинуков Сергей Викторович Никитин Николай Игоревич Рысин Леонид Григорьевич(73) Патентообладатель Закрытое акционерное общество Людиновокабель(57) 1. Информационно-силовой провод, содержащий провод самонесущий защищенный,содержащий токопроводящую жилу, состоящую из скрученных и уплотненных проволок круглой или полукруглой, или в виде сектора окружности, или трапециевидной формы из алюминия или сплава алюминия, в защитной изоляции, отличающийся тем, что содержит, по меньшей мере, один оптический кабель или один -кабель, или их комбинацию в изолированной оболочке, навитую на самонесущий защищенный провод. 2. Информационно-силовой провод, содержащий провод самонесущий защищенный,содержащий токопроводящую жилу, состоящую из скрученных и уплотненных проволок круглой или полукруглой, или в виде сектора окружности, или трапециевидной формы из алюминия или сплава алюминия, в защитной изоляции, отличающийся тем, что содержит, по меньшей мере, один оптический кабель или один -кабель, или их комбинацию, расположенную вместе с токопроводящей жилой в одной защитной оболочке,причем оптический кабель или -кабель, или их комбинация изолированы от токопроводящей жилы изолированной оболочкой. 77972011.12.30 2. Свидетельство РФ 40521 на полезную модель, МПК 01 7/00, 2004. 3. Патент РФ 32634 на полезную модель, МПК 01 7/00, 2003. Полезная модель относится к кабельной технике, а именно к конструкциям информационно-силовых проводов для одновременной передачи информационных потоков и электрической энергии по цепям воздушных линий электропередачи и цепям локальных вычислительных сетей. Известны конструкции проводов самонесущих изолированных для воздушных линий электропередачи, представляющих собой уплотненную многопроволочную токопроводящую жилу (ТПЖ) из алюминия или алюминиевого сплава в защитной оболочке 1, 2. Наиболее близким аналогом является 3. Известная конструкция провода содержит уплотненную ТПЖ, скрученную из проволок из алюминиевого сплава, защитную оболочку из светостабилизированного сшитого полиэтилена, водоблокирующую нить из полимерного материала, проложенную в токопроводящей жиле по центральной проволоке, под защитной оболочкой поверх токопроводящей жилы продольно проложена водоблокирующая лента, выполненная из нетканого материала, причем на поверхность нити и ленты нанесен слой порошка органического материала, набухающего в воде. Целью настоящей полезной модели является создание информационно-силового провода, который сохранил бы положительные качества известного провода по передаче электроэнергии по цепям воздушных линий электропередачи, но в то же время обладал бы большими функциональными и технологическими возможностями, в частности позволил бы в одном изделии обеспечить конечного потребителя и электроэнергией, и услугами телекоммуникационными (телефон, телевидение, Интернет). Указанный технический результат достигается тем, что информационно-силовой провод, содержащий провод самонесущий защищенный, содержащий токопроводящую жилу,состоящую из скрученных и уплотненных проволок круглой или полукруглой, или в виде сектора окружности, или трапециевидной формы из алюминия или сплава алюминия, в защитной изоляции, также содержит, по меньшей мере, один оптический кабель или один-кабель, или их комбинацию в изолированной оболочке, навитую на самонесущий защищенный провод. Указанный технический результат достигается также тем, что информационно-силовой провод, содержащий провод самонесущий защищенный, содержащий токопроводящую жилу, состоящую из скрученных и уплотненных проволок круглой или полукруглой,или в виде сектора окружности, или трапециевидной формы из алюминия или сплава алюминия, в защитной изоляции, также содержит, по меньшей мере, один оптический кабель или один -кабель, или их комбинацию, расположенную вместе с токопроводящей жилой в одной защитной оболочке, причем оптический кабель или -кабель, или их комбинация изолированы от токопроводящей жилы изолированной оболочкой. Такие усовершенствования конструкции информационно-силового провода позволяют создать магистральную линию по одновременной передаче информационных потоков и электрической энергии по цепям воздушных линий электропередачи и цепям локальных вычислительных сетей объединить в одном изделии возможность обеспечения конечного потребителя электроэнергией и услугами телекоммуникационными (телефон, телевидение, Интернет) сократить затраты на монтаж и прокладку электрических и телекоммуникационных линий, объединив их в одну линию соединить в едином технологическом процессе скрутку силовых и телекоммуникационных элементов использовать силовую часть провода в качестве несущего элемента для оптической составляющей провода и дистанционного питания аппаратуры оптической части провода использовать оптическую (информационную) часть провода для диспетчерской связи, монтажа и эксплуатации информационно-силового провода. 2 77972011.12.30 На фиг. 1 показан информационно-силовой провод в поперечном сечении, содержащий провод самонесущий защищенный и оптический кабель или -кабель, или их комбинацию, навитую на самонесущий защищенный провод на фиг. 2 показан информационно-силовой провод в поперечном сечении, содержащий провод самонесущий защищенный и оптический кабель или -кабель, или их комбинацию, расположенную в одной защитной оболочке. Информационно-силовой провод состоит из самонесущего защищенного провода 1 и оптического кабеля 2 (фиг. 1, 2). Самонесущий защищенный провод 1 состоит из многопроволочных ТПЖ 3 (фиг. 1, 2), состоящих из профилированных в процессе скрутки проволок 4 из алюминия или сплава алюминия, с защитной изоляцией 5, например, из экструдированной светостабилизированной сшитой композиции полиэтилена, содержащей не менее 2,5 сажи. При этом оптический кабель или -кабель, или их комбинация 2 в изолированной оболочке 6 могут быть навиты на самонесущий защищенный провод 1 (фиг. 1) или расположены вместе с токопроводящей жилой 3 в одной защитной оболочке 7 (фиг. 2). Полезная модель может быть легко изготовлена из современных материалов, металлов и их сплавов на базе существующей технологии с применением крутильного оборудования двойной скрутки, содержащего узлы для профилирования проволок, экструзионного оборудования и машины общей скрутки и наиболее эффективно может быть использована для одновременной передачи информационных потоков и электрической энергии по цепям воздушных линий электропередачи и цепям локальных вычислительных сетей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
