Зажим для мешков калоприемника

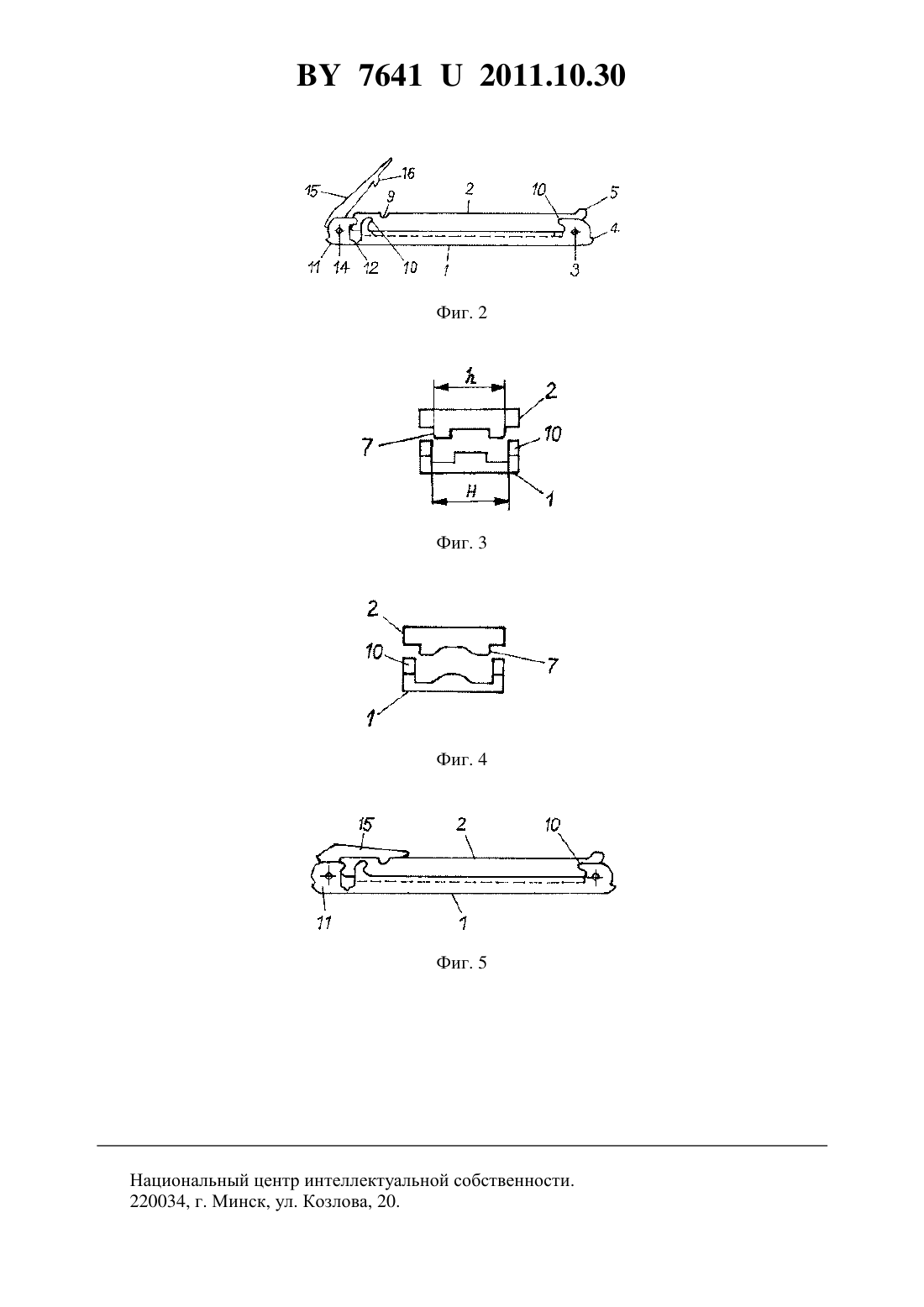

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЖИМ ДЛЯ МЕШКОВ КАЛОПРИЕМНИКА(71) Заявитель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(72) Авторы Пинчук Леонид Семенович Марков Евгений Михайлович Гольдаде Виктор Антонович Цветкова Елена Александровна Резник Валерий Дмитриевич Пашуто Виктор Юрьевич(73) Патентообладатель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(57) 1. Зажим для мешков калоприемника, состоящий из шарнирно соединенных деталей,отличающийся тем, что две детали в виде плоских пластин контактируют широкими сторонами, параллельными оси шарнира, и снабжены упорами, контакт которых ограничивает вращение вокруг шарнира раздвигаемых деталей, в первой детали выполнена прямоугольная полость, в начале и конце которой установлены Г-образные фиксаторы, и к не связанному шарниром торцу детали гибкой перемычкой присоединена бобышка, а вторая деталь несет ребра, входящие с зазором в прямоугольную полость, снабжена углублением на не связанном шарниром торце и цилиндрической выемкой на верхней плоскости,бобышка несет выступ, который при смыкании деталей защелкивается в углубление на торце второй детали, и шарнирно присоединенную собачку с крючком, входящим при опускании собачки в выемку на второй детали. 2. Зажим по п. 1, отличающийся тем, что детали зажима изогнуты, с выпуклостью в сторону второй детали. Полезная модель соответствует области конструирования емкостей, специально предназначенных для медицинских целей, а именно области комплектующих изделий для герметизации в пластиковых мешках вязкотекучей массы. Стома - созданный оперативным путем наружный свищ (канал), выводящий наружу полость пищеварительного тракта. Больные, имеющие стому, вынуждены пользоваться специальными устройствами для дефекации - калоприемниками. Базовые элементы конструкции калоприемников, требования к которым практически не меняются со временем,принципиально одинаковы пленочный мешок фильтр для выпуска газов, вмонтированный в стенку мешка. Мешок калоприемника многоразового пользования снабжен патрубком для выпуска каловой массы и, соответственно, зажимом для его герметизации. Простейшая конструкция зажима представляет собой гибкую полоску из мягкой стали, облицованную полимером, в некоторых случаях обладающим мягкостью 1. Недостатком такого зажима является низкая надежность. Известен зажим в виде трубки с внутренней резьбой, в стенке которой имеется сквозное отверстие 2. Через последнее пропущен шнур, прижимающий отогнутый край мешка к ребру фланца. Натяжение шнура фиксируется винтом, который сопряжен с резьбовой частью трубки и сжимает своим торцом ветви шнура. Использование такого зажима возможно только в калоприемниках с фланцами специальной жесткой конструкции. Самая распространенная конструкция зажима представляет собой шарнирно соединенные две (клинообразную и желобковую) детали. Плоско сложенный край мешка помещают между ними и пережимают пленочные стенки мешка путем их вдавливания клиновой деталью в удлиненный желоб на сопряженной детали. Последняя выполнена тонкостенной из пластика, что обуславливает возможность расширения желоба при вдавливании в него клина 3. Аналогичную конструкцию выполняют, изготавливая клиновую деталь из твердого, а желобковую - из более мягкого пластика. Детали шарнирно соединены с помощью облитой совместно с ними гибкой полоски 4. Недостаток таких зажимов состоит в повышенной вероятности их случайного расстегивания и неконтролируемого опорожнения мешка. Для решения этой проблемы желобчатую деталь снабжают подпружиненной щеколдой. Ее заплечико в положении зажима закрыть оперто на наружный торец клина, утопленного в желоб, и препятствует его извлечению 5. Это устройство состоит из пяти пластиковых и металлических деталей, характеризуется конструктивной сложностью и повышенной стоимостью. Известен зажим в виде пластиковых, соединенных гибкой полоской клиновидной и желобковой деталей, которые снабжены продольными ребрами 6. На клиновидной детали они расположены у широкой части клина, на желобковой - на краю стенок внутри желоба. При закрытии зажима ребра желоба скользят по поверхностям расширяющегося клина и заходят со щелчком за его ребра. Упругость желобковой детали препятствует случайному раскрытию защелки. 2 76412011.10.30 Недостаток этого зажима - неудобства, возникающие при его раскрытии из-за необходимости приложения значительных усилий для раздвижки стенок желоба и выведения его ребер из зацепления с ребрами клина. Наиболее близким аналогом полезной модели является зажим 7, состоящий из удлиненных клиновидной и желобковой деталей, которые соединены на одном из торцов гибкой перемычкой. На свободных концах деталей имеются выступы, защелкивающиеся при закрытии зажима. Свободный торец клиновидной детали несет захват для пальцев. При раскрытии зажима тянут за захват, упираясь в желоб, и выводят выступы из зацепления. Недостатки прототипа малая площадь упорных площадок на желобе, создающая трудности при закрытиираскрытии зажима стомированными пациентами с ослабленным здоровьем повышенная вероятность неконтролируемого выведения выступов из зацепления из-за отсутствия дополнительной системы его защиты необходимость повышенного внимания к укладке сложенного патрубка мешка в разъем зажима, чтобы избежать неравномерности размещения патрубка по длине клиновой детали. Задачи, на решение которых направлена полезная модель 1) выполнить зажим в виде шарнирно связанных плоских пластин, которые более удобны, чем клиновидные детали при закрытии-раскрытии, из-за большей площади элементов для захвата и упора пальцами 2) снабдить зажим системой дополнительной защиты узла защелкивания от расцепления 3) установить ограничители размещения мешка в разъеме зажима перед герметизацией. Поставленные задачи решаются тем, что в известную конструкцию зажима привнесены новые элементы. Известная конструкция состоит из двух жестких в продольном направлении деталей, шарнирно соединенных на одном из торцов. В одной из них выполнена клинообразная полость, в которую при вращении вокруг шарнира входит заостренная вторая деталь. Детали снабжены на боковых поверхностях выступами, которые при закрытии зажима защелкиваются, препятствуя случайному расстегиванию зажима. Новыми элементами полезной модели являются следующие. Плоские детали зажима контактируют широкими сторонами, которые параллельны оси шарнира. На связанных торцах деталей имеются упоры, контакт которых ограничивает степень раскрытия зажима. В одной из деталей (основании) выполнена прямоугольная полость. Вторая деталь (крышка) несет ребра, входящие при закрытии зажима в полость основания. На свободном торце крышки имеется углубление, а на ее верхней стороне - цилиндрическая выемка. На основании слева и справа от полости установлены Г-образные фиксаторы, предназначенные для центрирования патрубка мешка при укладке его в зажим, между которыми располагается крышка в положении закрыто. С помощью гибкой перемычки со свободным торцом основания соединена бобышка, а к ней с помощью шарнира присоединена собачка,снабженная крючком. На обращенной к основанию стороне бобышки имеется выступ, который при закрытии зажима защелкивается в углубление на торце крышки. Крючок собачки при ее опускании на крышку входит в выемку на верхней плоскости крышки. Сущность полезной модели состоит в следующем. 1. Выполнение основания и крышки в виде деталей, сопряженных плоскими сторонами, обуславливает большую площадь для захвата пальцами элементов зажима при его закрытии-раскрытии. Это принципиально важно, поскольку пользователями зажима являются стомированные больные с ослабленным здоровьем. 2. Ребра, закрепленные на крышке, во-первых, обеспечивают ее жесткость, необходимую для надежного функционирования зажима, и, во-вторых, входят с зазором, соответствующим толщине пережимаемого зажимом пленочного патрубка, в полость основания,обуславливая герметичность мешка. 3 76412011.10.30 3. Г-образные фиксаторы на основании выполняют две функции а) центраторов мешка при его помещении в зажим перед герметизацией, б) направляющих для крышки при опускании ее на основание. 4. Бобышка служит дополнительным запорным элементом зажима, входя в зацепление с углублением на свободном торце крышки. Ее соединение с основанием гибкой перемычкой обеспечивает легкое выведение из зацепления путем нажатия на бобышку и отгибания перемычки. Вторая функция бобышки состоит в том, что она является носителем шарнирно прикрепленной к ней собачки. 5. Собачка обеспечивает защиту зажима от случайного расстегивания. Размещение рычага собачки на широкой стороне крышки делает простым и удобным ее защелкивание и освобождение от зацепления. Пример конструкции зажима представлен на фиг. 1-4. На фиг. 1 изображен вид сбоку на зажим в крайнем положении раскрыто, на фиг. 2 - в положении, когда крышка опущена на основание. На фиг. 3 и 4 показаны поперечные сечения зажима перед тем, как крышка придет в это положение, фиг. 5 соответствует положению зажима закрыто, вид сбоку. Зажим (фиг. 1) состоит из двух пластинок - основания 1 и крышки 2, приводимых в контакт широкими сторонами и соединенных шарниром 3. Пластинки снабжены упорами 4 и 5, которые расположены возле шарнира. В основании 1 имеется прямоугольная полость 6 шириной . На обращенной к основанию стороне крышки выполнены ребра 7,расстояние между наружными параллельными поверхностями которых, а обращенные друг к другу внутренние поверхности крышки 2 и полости 6 могут иметь произвольную форму, варианты которой показаны на фиг. 3 и 4. Свободный торец крышки снабжен(фиг. 1) продольным углублением 8, а на ее верхней стороне имеется цилиндрическая выемка 9. На основании слева и справа от полости 6 установлены Г-образные фиксаторы 10. Бобышка 11 соединена со свободным торцом основания 1 гибкой перемычкой 12 и на обращенной к основанию стороне несет выступ 13. С помощью шарнира 14 к бобышке присоединена собачка 15, снабженная крючком 16 и рычагом 17. Зажим работает следующим образом. В крайнем положении открыто (фиг. 1) упоры 4 и 5 приходят в контакт, ограничивая предельную величину угламежду крышкой и основанием. При таком положении зажима патрубок мешка калоприемника (не показан) укладывают на основание между фиксаторами 10, центрирующими его в оптимальном для герметизации положении. Опускают крышку 2 на основание 1 (фиг. 2). В этом процессе ребра 7 входят в полость 6, пережимая патрубок, который располагается в зазорах шириной( - ) / 2 слева и справа от ребер, а также между крышкой и основанием. Выступ 13 на бобышке входит в углубление 8 на торце крышки, отгибая бобышку 11, что реализуется благодаря гибкости перемычки 12. Зажим закрыт, герметично пережимает патрубок мешка, и необходима лишь дополнительная фиксация крышки в положении закрыто. Ее осуществляют, вращая собачку 15 вокруг оси 14 до защелкивания крючка 16 в выемке 9 на верхней плоскости крышки. Для открытия зажима тянут за рычаг 17, выводя крючок 16 из выемки 9, и нажимают на бобышку 11, разъединяя выступ 13 и углубление 8. После этого поднимают крышку,вынимая ребра 7 из полости 6 и освобождая зажатый в зазорах между ними патрубок пленочного мешка. Сливают содержимое мешка в соответствующую емкость. После герметизации патрубка опорожненного мешка с помощью зажима в описанном выше порядке калоприемник готов к дальнейшему использованию. Основание и крышка зажима могут быть плоскими или изогнутыми выпуклостью в сторону крышки. Таким образом, задачи, поставленные при создании полезной модели, решены. Предложенная конструкция зажима найдет применение на предприятиях, выпускающих изделия медицинской техники для стомированных пациентов. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
