Струйный комплекс для очистки газовых выбросов

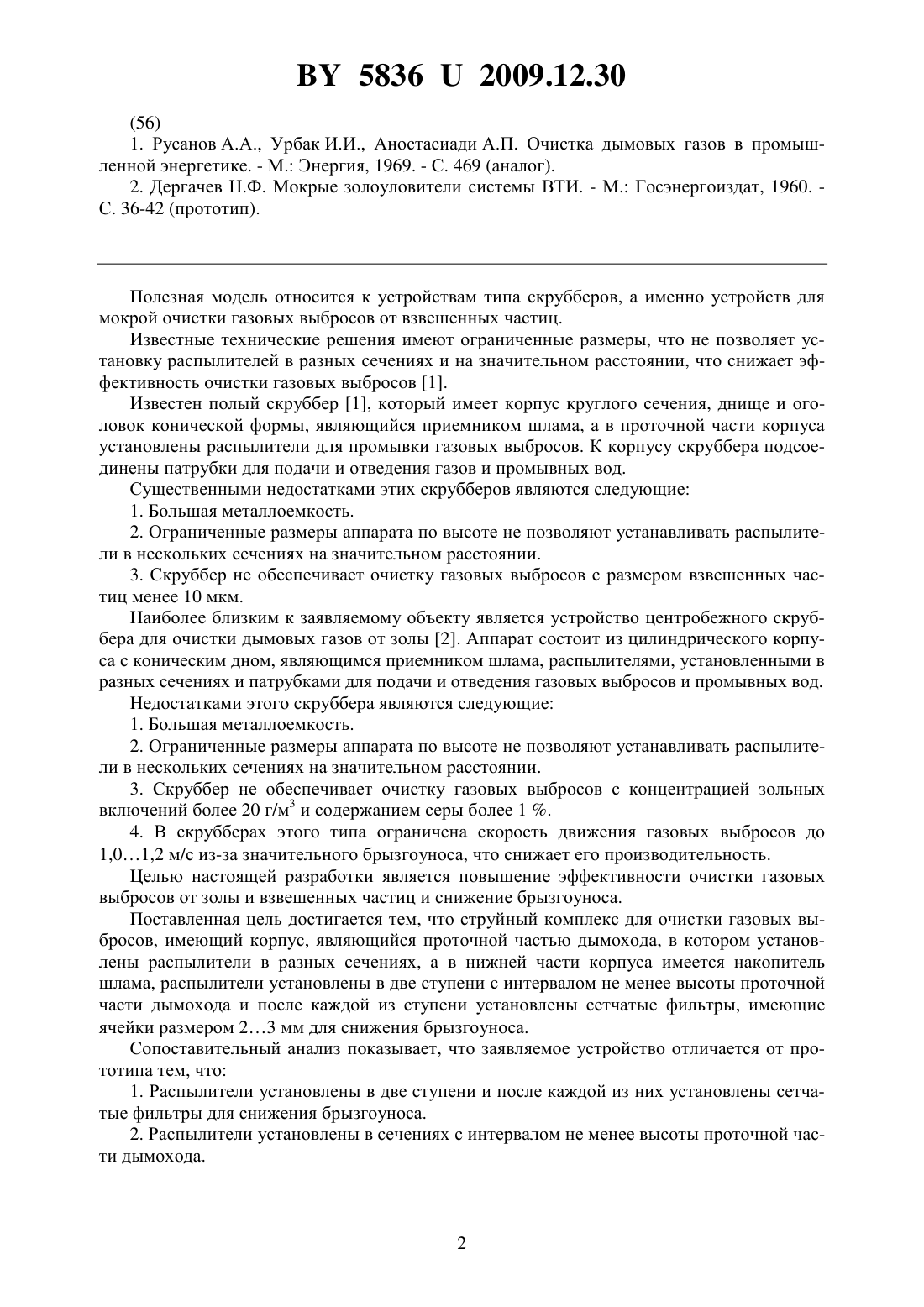

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТРУЙНЫЙ КОМПЛЕКС ДЛЯ ОЧИСТКИ ГАЗОВЫХ ВЫБРОСОВ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Новиков Владимир Макарович Житенв Борис Николаевич Гайко Татьяна Владимировна Нагурный Сергей Григорьевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Струйный комплекс для очистки газовых выбросов, имеющий корпус, являющийся проточной частью дымохода, в котором установлены распылители в разных сечениях, а в нижней части корпуса имеется накопитель шлама, отличающийся тем, что распылители установлены в две ступени и после каждой из них установлены сетчатые фильтры для снижения брызгоуноса. 2. Комплекс по п. 1,отличающийся тем, что распылители установлены в сечениях с интервалом не менее высоты проточной части дымохода. 3. Комплекс по п. 1 или 2, отличающийся тем, что сетчатые фильтры имеют ячейки размером 23 мм.(56) 1. Русанов А.А., Урбак И.И., Аностасиади А.П. Очистка дымовых газов в промышленной энергетике. - М. Энергия, 1969. - С. 469 (аналог). 2. Дергачев Н.Ф. Мокрые золоуловители системы ВТИ. - М. Госэнергоиздат, 1960. С. 36-42 (прототип). Полезная модель относится к устройствам типа скрубберов, а именно устройств для мокрой очистки газовых выбросов от взвешенных частиц. Известные технические решения имеют ограниченные размеры, что не позволяет установку распылителей в разных сечениях и на значительном расстоянии, что снижает эффективность очистки газовых выбросов 1. Известен полый скруббер 1, который имеет корпус круглого сечения, днище и оголовок конической формы, являющийся приемником шлама, а в проточной части корпуса установлены распылители для промывки газовых выбросов. К корпусу скруббера подсоединены патрубки для подачи и отведения газов и промывных вод. Существенными недостатками этих скрубберов являются следующие 1. Большая металлоемкость. 2. Ограниченные размеры аппарата по высоте не позволяют устанавливать распылители в нескольких сечениях на значительном расстоянии. 3. Скруббер не обеспечивает очистку газовых выбросов с размером взвешенных частиц менее 10 мкм. Наиболее близким к заявляемому объекту является устройство центробежного скруббера для очистки дымовых газов от золы 2. Аппарат состоит из цилиндрического корпуса с коническим дном, являющимся приемником шлама, распылителями, установленными в разных сечениях и патрубками для подачи и отведения газовых выбросов и промывных вод. Недостатками этого скруббера являются следующие 1. Большая металлоемкость. 2. Ограниченные размеры аппарата по высоте не позволяют устанавливать распылители в нескольких сечениях на значительном расстоянии. 3. Скруббер не обеспечивает очистку газовых выбросов с концентрацией зольных включений более 20 г/м 3 и содержанием серы более 1 . 4. В скрубберах этого типа ограничена скорость движения газовых выбросов до 1,01,2 м/с из-за значительного брызгоуноса, что снижает его производительность. Целью настоящей разработки является повышение эффективности очистки газовых выбросов от золы и взвешенных частиц и снижение брызгоуноса. Поставленная цель достигается тем, что струйный комплекс для очистки газовых выбросов, имеющий корпус, являющийся проточной частью дымохода, в котором установлены распылители в разных сечениях, а в нижней части корпуса имеется накопитель шлама, распылители установлены в две ступени с интервалом не менее высоты проточной части дымохода и после каждой из ступени установлены сетчатые фильтры, имеющие ячейки размером 23 мм для снижения брызгоуноса. Сопоставительный анализ показывает, что заявляемое устройство отличается от прототипа тем, что 1. Распылители установлены в две ступени и после каждой из них установлены сетчатые фильтры для снижения брызгоуноса. 2. Распылители установлены в сечениях с интервалом не менее высоты проточной части дымохода. 58362009.12.30 3. Сетчатые фильтры имеют ячейки размером 23 мм. Указанные отличия являются новыми, существенными и достаточными для реализации поставленной задачи - повышения эффективности очистки газовых выбросов от золы и взвешенных частиц. При этом технология очистки газовых выбросов не изменяется изготовление распылителей и обвязка струйных аппаратов осуществляется традиционным способом. Сравнение заявляемого объекта с другими техническими решениями в данной отрасли строительства скрубберов не позволяет выявить в них признаки, дискредитирующие новизну данного технического решения, что позволяет считать его полезной моделью. При этом струйный комплекс для очистки газовых выбросов - вполне работоспособен. Сущность заявляемого устройства поясняется чертежом, где изображен струйный комплекс, продольный разрез. Обозначения 1 - основной дымоход, являющийся корпусом устройства 2 - ответвление дымохода 3 - рассекатель 4 - распылитель 5 - питающий трубопровод 6 - приемник шлама 7 - сетчатый фильтр 8 - гребенка 9 - накопитель шлама 10 - выпуск шлама 11 шибер. Устройство для очистки газовых выбросов установлено на ответвлении 2 основного дымохода 1, являющегося корпусом устройства, в котором устроен шибер 11, за которым установлен рассекатель 3 и последовательно за ним в две ступени расположены распылители 4, соединенные с водопроводом посредством гребенки 8 и питающего трубопровода 5. После каждого блока распылителей 4 установлены сетчатые фильтры 7, в нижней части которых установлены приемники шлама 6, соединенные с накопителем 9 и выпуском шлама 10. Работает струйный комплекс следующим образом. Поток отработанных газов из основного дымохода 1, являющегося корпусом устройства, поступает в ответвление 2, где при открытом шибере 11 на своем пути встречает рассекатель 3, который направляет газовый поток в орошаемое пространство, образованное распылителями 4, вода к которым подается из водопровода через гребенки 8 и питающие трубопроводы 5. Смоченные твердые частицы образуют шлам, который ударяясь о сетчатый фильтр 7 задерживается и стекает в приемник 6 и накопитель шлама 9, из которого с помощью выпуска 10 подается на локальные очистные сооружения. Предлагаемое устройство для очистки газовых выбросов позволяет очистить газовый поток от зольных включений и твердых частиц топлива размером менее 10 мкм. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
