Устройство поражения маловысотного летательного аппарата
Номер патента: U 5727
Опубликовано: 30.12.2009
Авторы: Воинов Валерий Васильевич, Сасим Евгений Николаевич, Мокринский Владимир Валерьевич, Мицкевич Дмитрий Михайлович
Текст

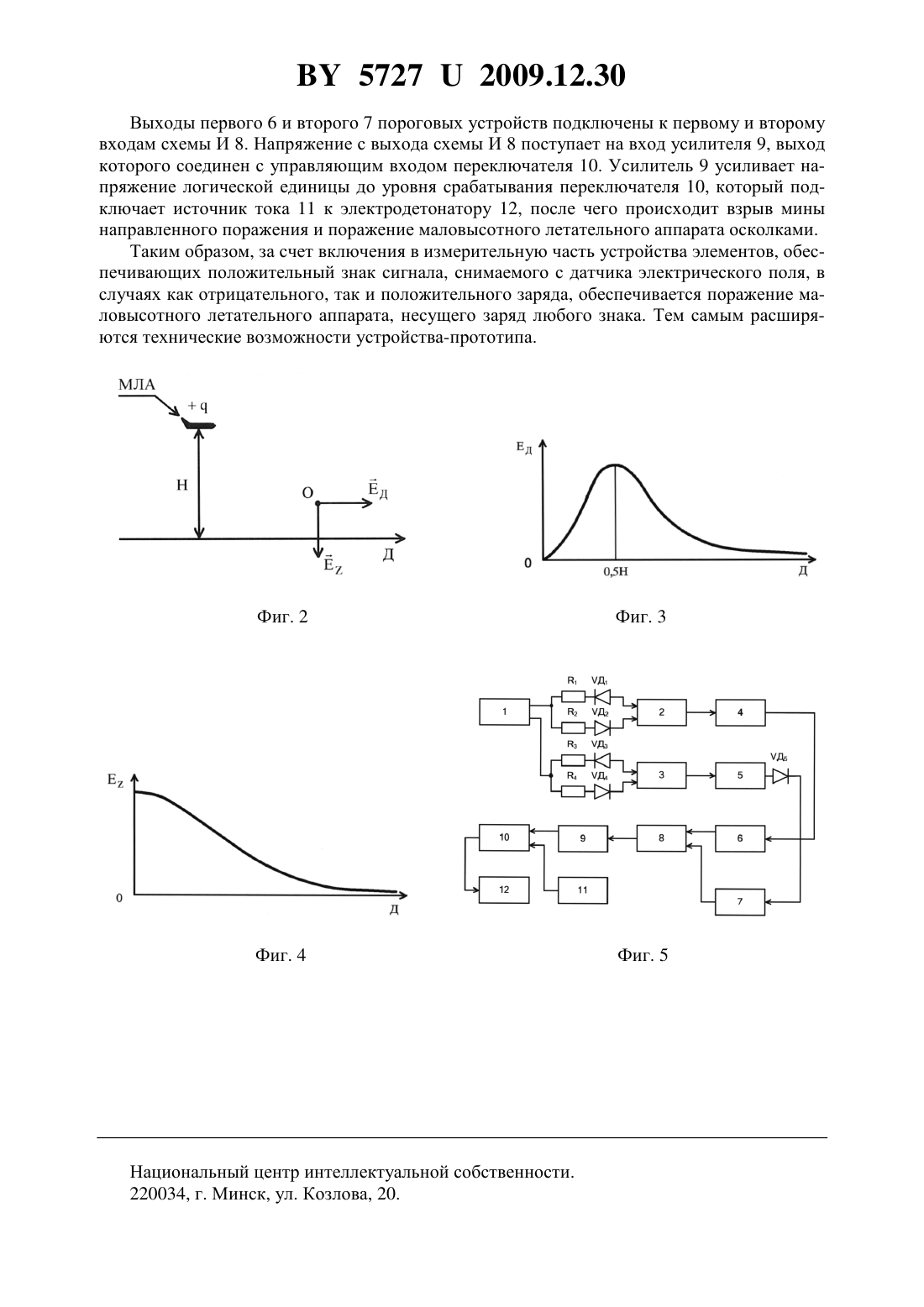

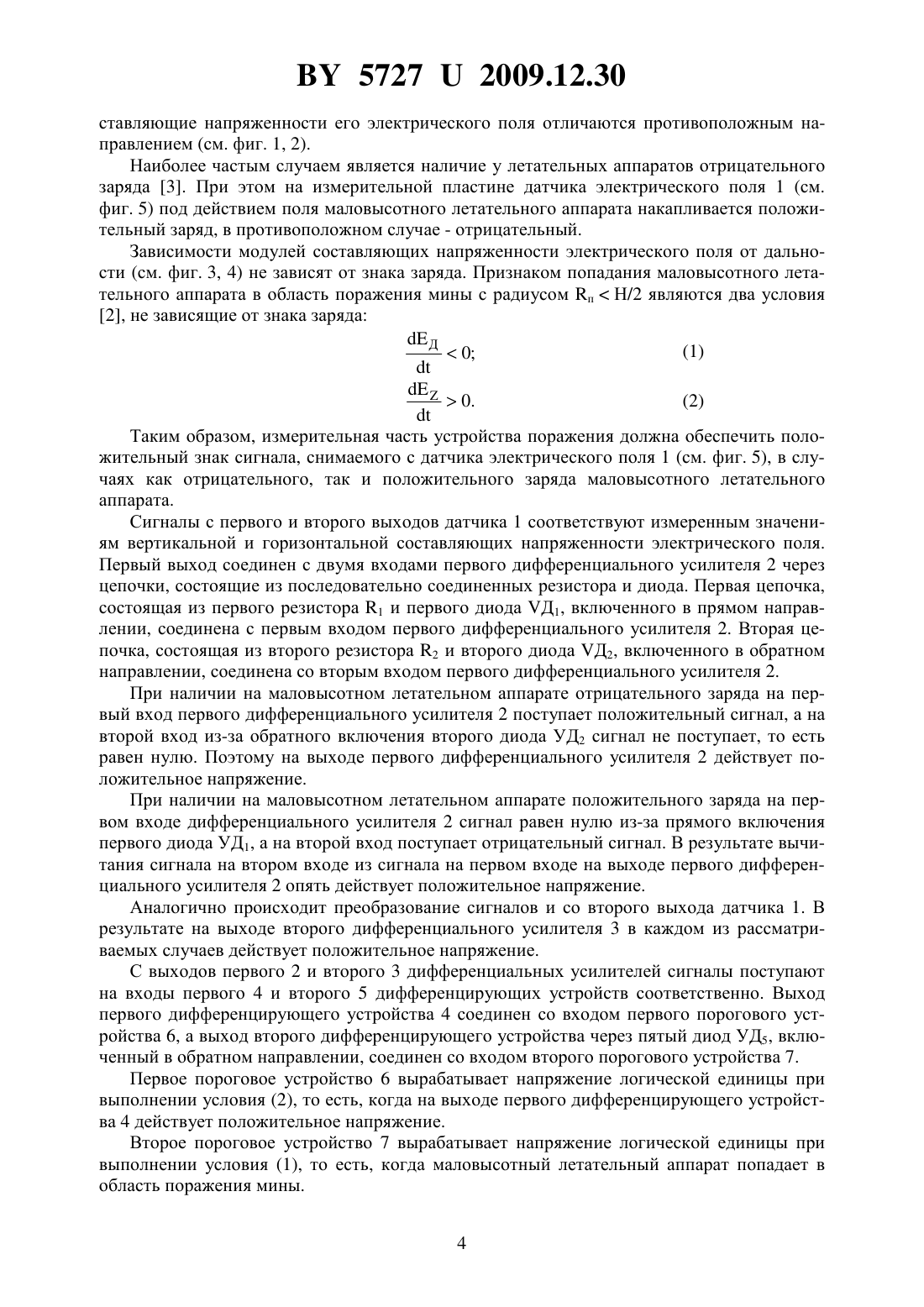

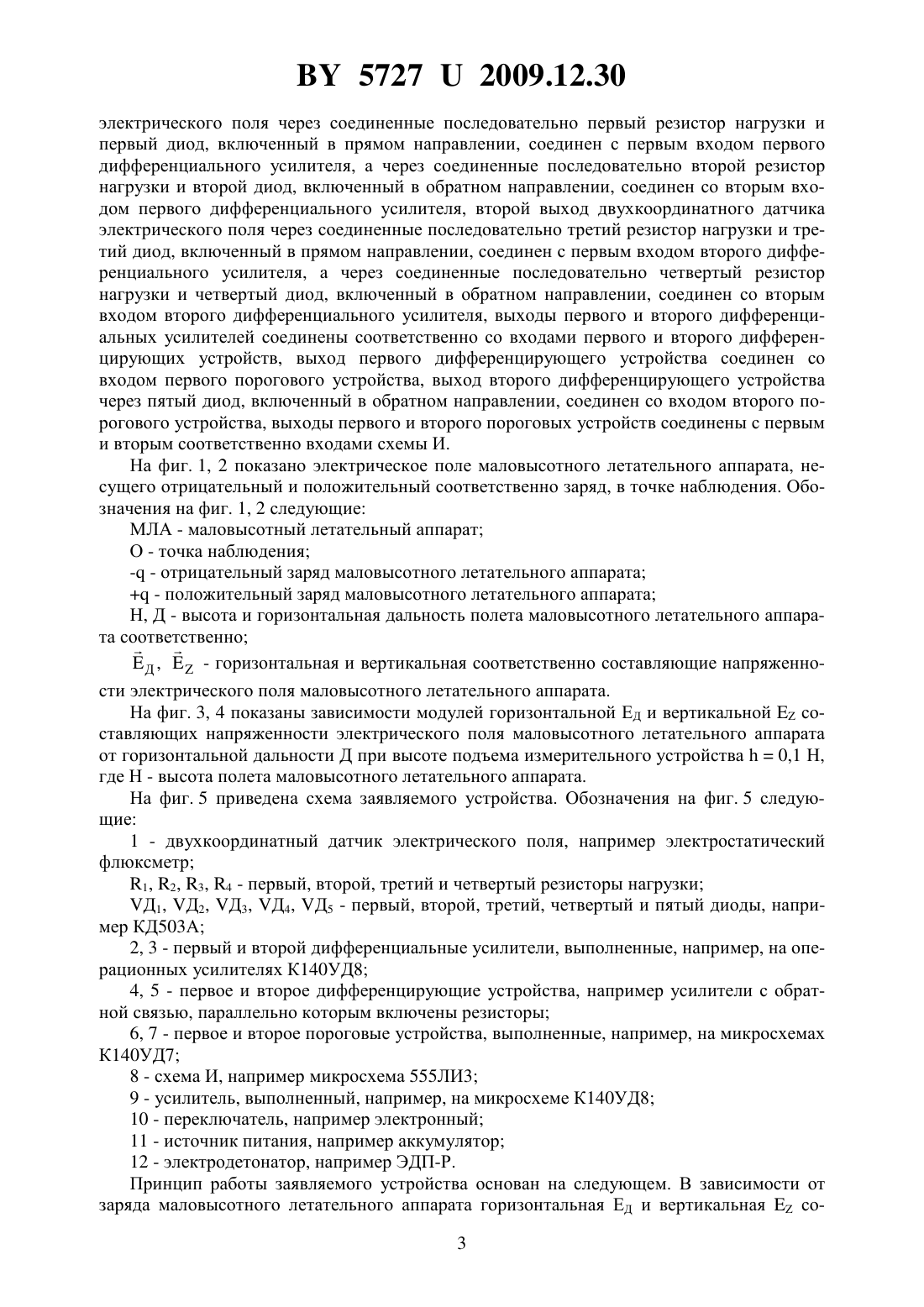

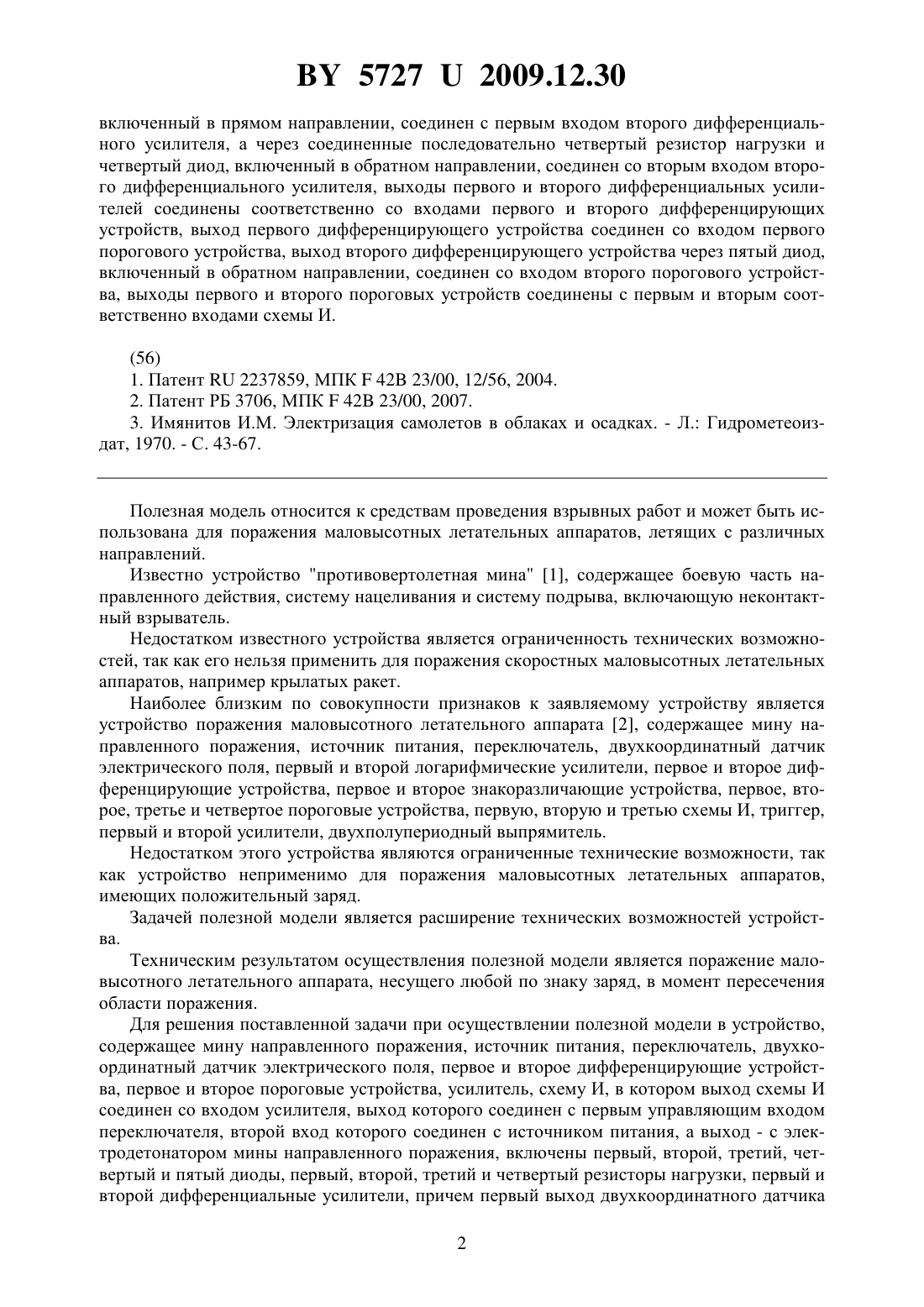

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПОРАЖЕНИЯ МАЛОВЫСОТНОГО ЛЕТАТЕЛЬНОГО АППАРАТА(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Воинов Валерий Васильевич Мокринский Владимир Валерьевич Мицкевич Дмитрий Михайлович Сасим Евгений Николаевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Устройство поражения маловысотного летательного аппарата, содержащее мину направленного поражения, источник питания, переключатель, двухкоординатный датчик электрического поля, первое и второе дифференцирующие устройства, первое и второе пороговые устройства, усилитель, схему И, в котором выход схемы И соединен со входом усилителя, выход которого соединен с первым управляющим входом переключателя, второй вход которого соединен с источником питания, а выход - с электродетонатором мины направленного поражения, отличающееся тем, что в него включены первый, второй, третий, четвертый и пятый диоды, первый, второй, третий и четвертый резисторы нагрузки,первый и второй дифференциальные усилители, причем первый выход двухкоординатного датчика электрического поля через соединенные последовательно первый резистор нагрузки и первый диод, включенный в прямом направлении, соединен с первым входом первого дифференциального усилителя, а через соединенные последовательно второй резистор нагрузки и второй диод, включенный в обратном направлении, соединен со вторым входом первого дифференциального усилителя, второй выход двухкоординатного датчика электрического поля через соединенные последовательно третий резистор нагрузки и третий диод, Фиг. 1 57272009.12.30 включенный в прямом направлении, соединен с первым входом второго дифференциального усилителя, а через соединенные последовательно четвертый резистор нагрузки и четвертый диод, включенный в обратном направлении, соединен со вторым входом второго дифференциального усилителя, выходы первого и второго дифференциальных усилителей соединены соответственно со входами первого и второго дифференцирующих устройств, выход первого дифференцирующего устройства соединен со входом первого порогового устройства, выход второго дифференцирующего устройства через пятый диод,включенный в обратном направлении, соединен со входом второго порогового устройства, выходы первого и второго пороговых устройств соединены с первым и вторым соответственно входами схемы И.(56) 1. Патент 2237859, МПК 42 23/00, 12/56, 2004. 2. Патент РБ 3706, МПК 42 23/00, 2007. 3. Имянитов И.М. Электризация самолетов в облаках и осадках. - Л. Гидрометеоиздат, 1970. - С. 43-67. Полезная модель относится к средствам проведения взрывных работ и может быть использована для поражения маловысотных летательных аппаратов, летящих с различных направлений. Известно устройство противовертолетная мина 1, содержащее боевую часть направленного действия, систему нацеливания и систему подрыва, включающую неконтактный взрыватель. Недостатком известного устройства является ограниченность технических возможностей, так как его нельзя применить для поражения скоростных маловысотных летательных аппаратов, например крылатых ракет. Наиболее близким по совокупности признаков к заявляемому устройству является устройство поражения маловысотного летательного аппарата 2, содержащее мину направленного поражения, источник питания, переключатель, двухкоординатный датчик электрического поля, первый и второй логарифмические усилители, первое и второе дифференцирующие устройства, первое и второе знакоразличающие устройства, первое, второе, третье и четвертое пороговые устройства, первую, вторую и третью схемы И, триггер,первый и второй усилители, двухполупериодный выпрямитель. Недостатком этого устройства являются ограниченные технические возможности, так как устройство неприменимо для поражения маловысотных летательных аппаратов,имеющих положительный заряд. Задачей полезной модели является расширение технических возможностей устройства. Техническим результатом осуществления полезной модели является поражение маловысотного летательного аппарата, несущего любой по знаку заряд, в момент пересечения области поражения. Для решения поставленной задачи при осуществлении полезной модели в устройство,содержащее мину направленного поражения, источник питания, переключатель, двухкоординатный датчик электрического поля, первое и второе дифференцирующие устройства, первое и второе пороговые устройства, усилитель, схему И, в котором выход схемы И соединен со входом усилителя, выход которого соединен с первым управляющим входом переключателя, второй вход которого соединен с источником питания, а выход - с электродетонатором мины направленного поражения, включены первый, второй, третий, четвертый и пятый диоды, первый, второй, третий и четвертый резисторы нагрузки, первый и второй дифференциальные усилители, причем первый выход двухкоординатного датчика 2 57272009.12.30 электрического поля через соединенные последовательно первый резистор нагрузки и первый диод, включенный в прямом направлении, соединен с первым входом первого дифференциального усилителя, а через соединенные последовательно второй резистор нагрузки и второй диод, включенный в обратном направлении, соединен со вторым входом первого дифференциального усилителя, второй выход двухкоординатного датчика электрического поля через соединенные последовательно третий резистор нагрузки и третий диод, включенный в прямом направлении, соединен с первым входом второго дифференциального усилителя, а через соединенные последовательно четвертый резистор нагрузки и четвертый диод, включенный в обратном направлении, соединен со вторым входом второго дифференциального усилителя, выходы первого и второго дифференциальных усилителей соединены соответственно со входами первого и второго дифференцирующих устройств, выход первого дифференцирующего устройства соединен со входом первого порогового устройства, выход второго дифференцирующего устройства через пятый диод, включенный в обратном направлении, соединен со входом второго порогового устройства, выходы первого и второго пороговых устройств соединены с первым и вторым соответственно входами схемы И. На фиг. 1, 2 показано электрическое поле маловысотного летательного аппарата, несущего отрицательный и положительный соответственно заряд, в точке наблюдения. Обозначения на фиг. 1, 2 следующие МЛА - маловысотный летательный аппарат О - точка наблюдения- - отрицательный заряд маловысотного летательного аппарата- положительный заряд маловысотного летательного аппарата Н, Д - высота и горизонтальная дальность полета маловысотного летательного аппарата соответственно Д ,- горизонтальная и вертикальная соответственно составляющие напряженности электрического поля маловысотного летательного аппарата. На фиг. 3, 4 показаны зависимости модулей горизонтальной ЕД и вертикальнойсоставляющих напряженности электрического поля маловысотного летательного аппарата от горизонтальной дальности Д при высоте подъема измерительного устройства 0,1 Н,где Н - высота полета маловысотного летательного аппарата. На фиг. 5 приведена схема заявляемого устройства. Обозначения на фиг. 5 следующие 1 - двухкоординатный датчик электрического поля, например электростатический флюксметр 1, 2, 3, 4 - первый, второй, третий и четвертый резисторы нагрузки Д 1, Д 2, Д 3, Д 4, Д 5 - первый, второй, третий, четвертый и пятый диоды, например КД 503 А 2, 3 - первый и второй дифференциальные усилители, выполненные, например, на операционных усилителях К 140 УД 8 4, 5 - первое и второе дифференцирующие устройства, например усилители с обратной связью, параллельно которым включены резисторы 6, 7 - первое и второе пороговые устройства, выполненные, например, на микросхемах К 140 УД 7 8 - схема И, например микросхема 555 ЛИ 3 9 - усилитель, выполненный, например, на микросхеме К 140 УД 8 10 - переключатель, например электронный 11 - источник питания, например аккумулятор 12 - электродетонатор, например ЭДП-Р. Принцип работы заявляемого устройства основан на следующем. В зависимости от заряда маловысотного летательного аппарата горизонтальная ЕД и вертикальнаясо 3 57272009.12.30 ставляющие напряженности его электрического поля отличаются противоположным направлением (см. фиг. 1, 2). Наиболее частым случаем является наличие у летательных аппаратов отрицательного заряда 3. При этом на измерительной пластине датчика электрического поля 1 (см. фиг. 5) под действием поля маловысотного летательного аппарата накапливается положительный заряд, в противоположном случае - отрицательный. Зависимости модулей составляющих напряженности электрического поля от дальности (см. фиг. 3, 4) не зависят от знака заряда. Признаком попадания маловысотного летательного аппарата в область поражения мины с радиусом пН/2 являются два условия 2, не зависящие от знака зарядаД Таким образом, измерительная часть устройства поражения должна обеспечить положительный знак сигнала, снимаемого с датчика электрического поля 1 (см. фиг. 5), в случаях как отрицательного, так и положительного заряда маловысотного летательного аппарата. Сигналы с первого и второго выходов датчика 1 соответствуют измеренным значениям вертикальной и горизонтальной составляющих напряженности электрического поля. Первый выход соединен с двумя входами первого дифференциального усилителя 2 через цепочки, состоящие из последовательно соединенных резистора и диода. Первая цепочка,состоящая из первого резистора 1 и первого диода Д 1, включенного в прямом направлении, соединена с первым входом первого дифференциального усилителя 2. Вторая цепочка, состоящая из второго резистора 2 и второго диода Д 2, включенного в обратном направлении, соединена со вторым входом первого дифференциального усилителя 2. При наличии на маловысотном летательном аппарате отрицательного заряда на первый вход первого дифференциального усилителя 2 поступает положительный сигнал, а на второй вход из-за обратного включения второго диода УД 2 сигнал не поступает, то есть равен нулю. Поэтому на выходе первого дифференциального усилителя 2 действует положительное напряжение. При наличии на маловысотном летательном аппарате положительного заряда на первом входе дифференциального усилителя 2 сигнал равен нулю из-за прямого включения первого диода УД 1, а на второй вход поступает отрицательный сигнал. В результате вычитания сигнала на втором входе из сигнала на первом входе на выходе первого дифференциального усилителя 2 опять действует положительное напряжение. Аналогично происходит преобразование сигналов и со второго выхода датчика 1. В результате на выходе второго дифференциального усилителя 3 в каждом из рассматриваемых случаев действует положительное напряжение. С выходов первого 2 и второго 3 дифференциальных усилителей сигналы поступают на входы первого 4 и второго 5 дифференцирующих устройств соответственно. Выход первого дифференцирующего устройства 4 соединен со входом первого порогового устройства 6, а выход второго дифференцирующего устройства через пятый диод УД 5, включенный в обратном направлении, соединен со входом второго порогового устройства 7. Первое пороговое устройство 6 вырабатывает напряжение логической единицы при выполнении условия (2), то есть, когда на выходе первого дифференцирующего устройства 4 действует положительное напряжение. Второе пороговое устройство 7 вырабатывает напряжение логической единицы при выполнении условия (1), то есть, когда маловысотный летательный аппарат попадает в область поражения мины. 4 57272009.12.30 Выходы первого 6 и второго 7 пороговых устройств подключены к первому и второму входам схемы И 8. Напряжение с выхода схемы И 8 поступает на вход усилителя 9, выход которого соединен с управляющим входом переключателя 10. Усилитель 9 усиливает напряжение логической единицы до уровня срабатывания переключателя 10, который подключает источник тока 11 к электродетонатору 12, после чего происходит взрыв мины направленного поражения и поражение маловысотного летательного аппарата осколками. Таким образом, за счет включения в измерительную часть устройства элементов, обеспечивающих положительный знак сигнала, снимаемого с датчика электрического поля, в случаях как отрицательного, так и положительного заряда, обеспечивается поражение маловысотного летательного аппарата, несущего заряд любого знака. Тем самым расширяются технические возможности устройства-прототипа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
МПК / Метки
МПК: F42B 23/00, G05D 1/12
Метки: маловысотного, аппарата, летательного, устройство, поражения
