Упаковка

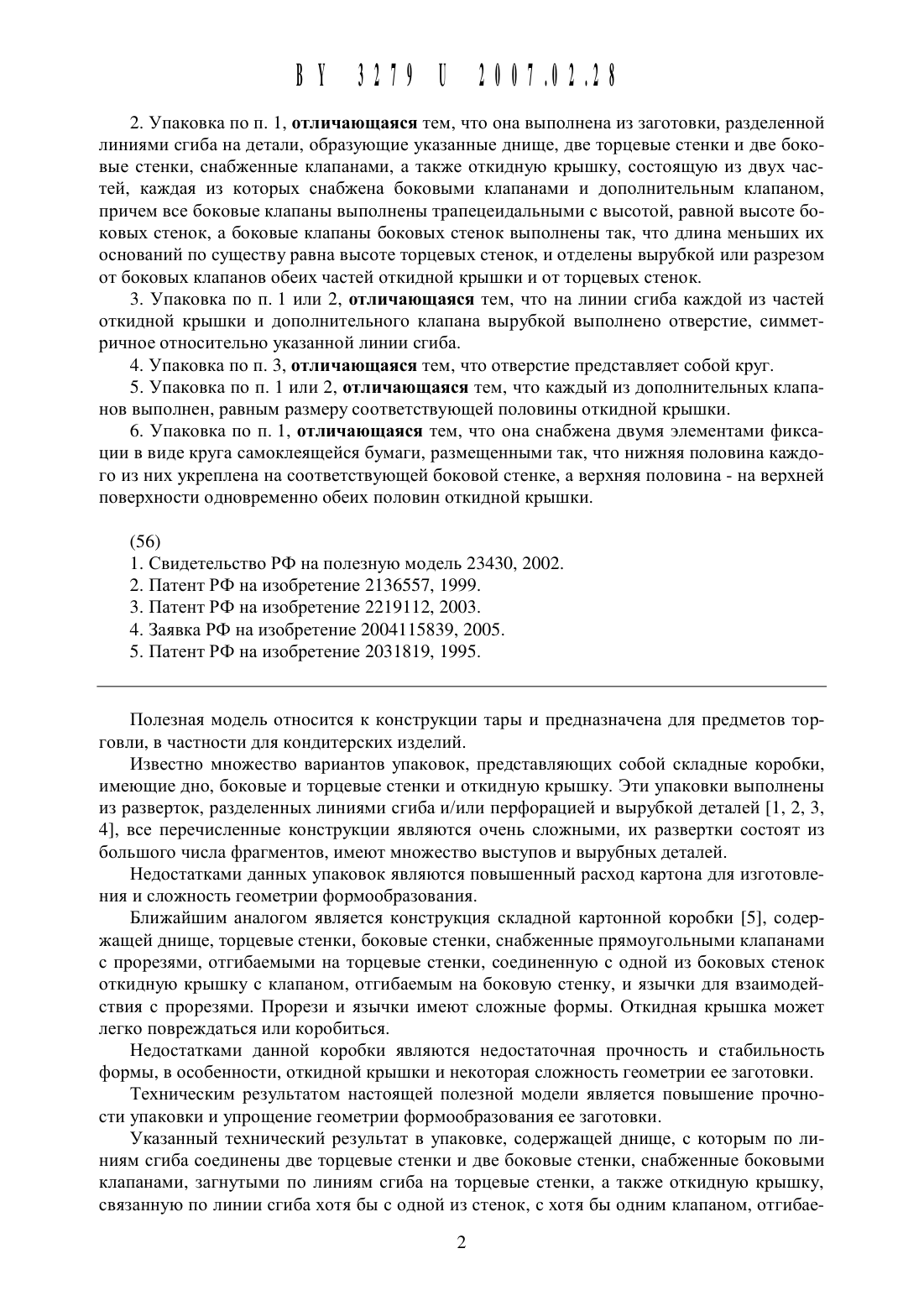

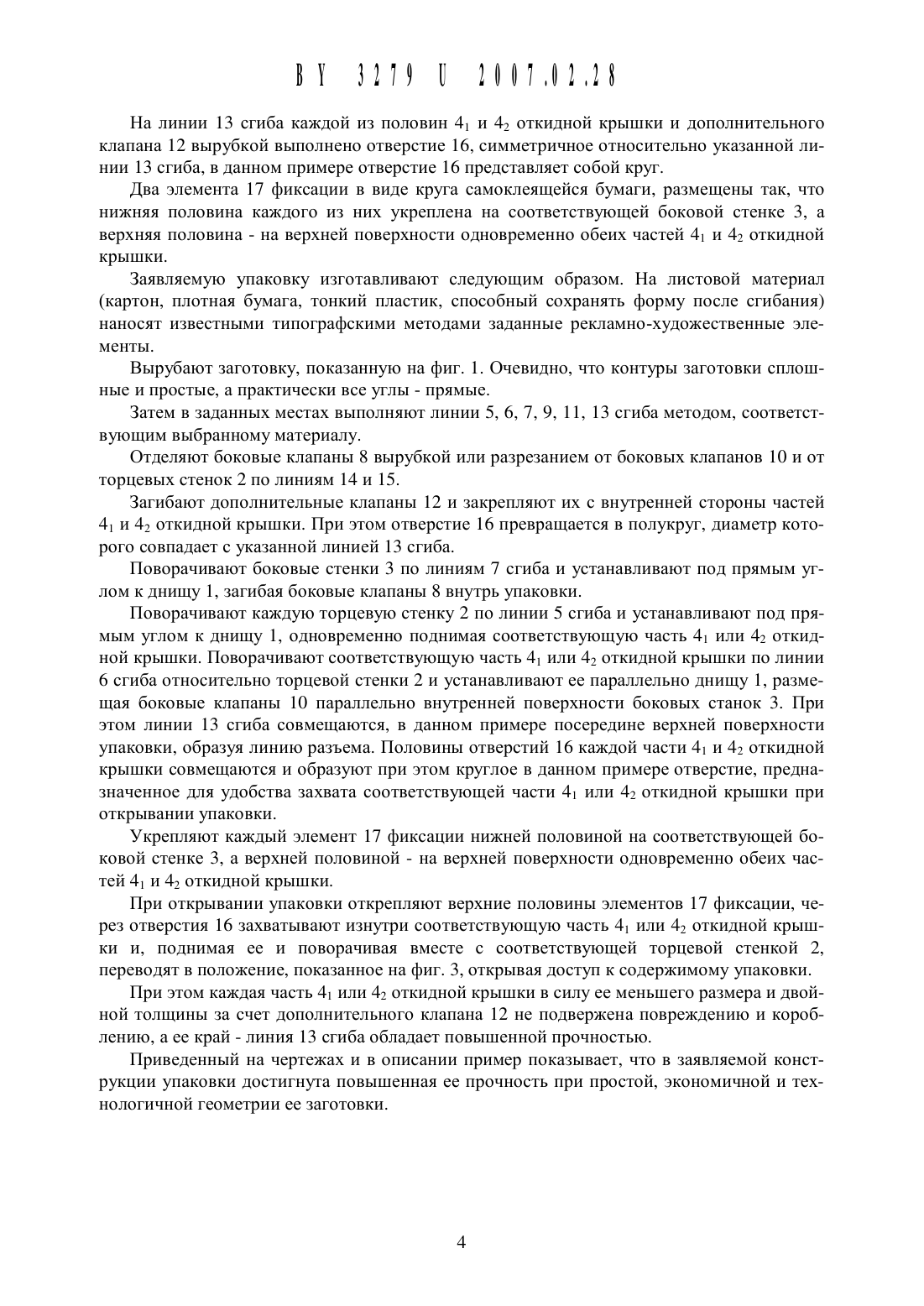

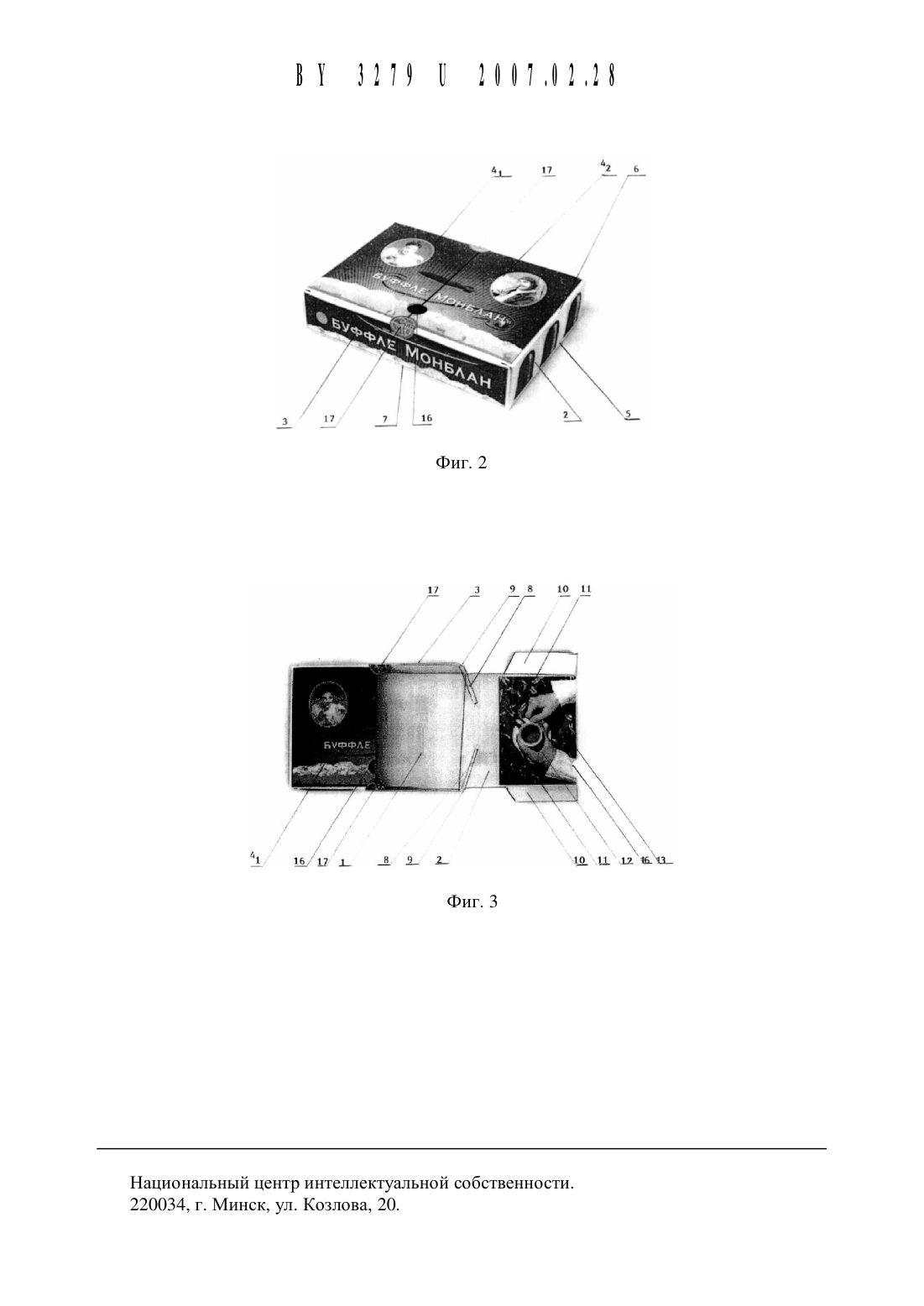

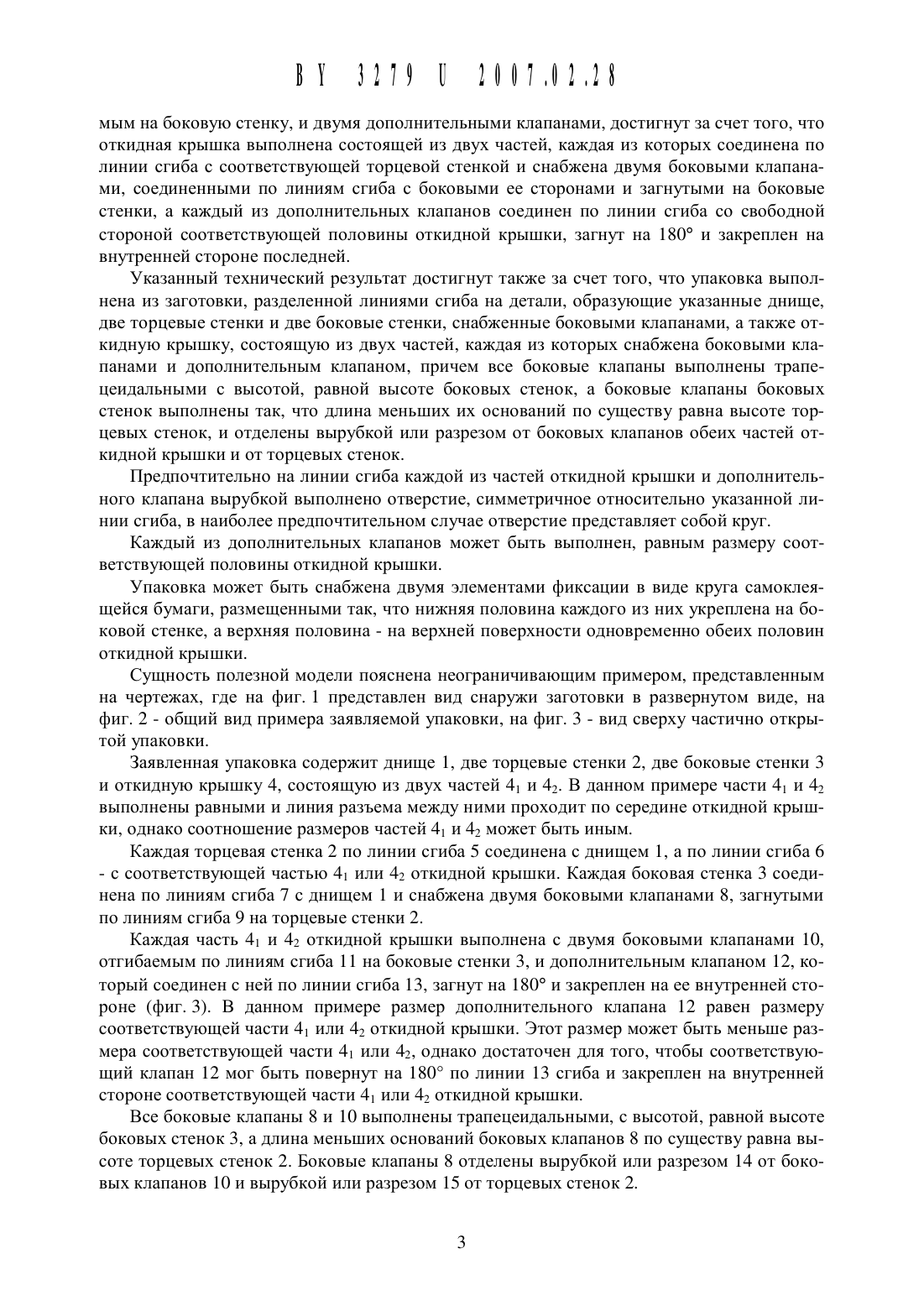

(71) Заявитель Совместное общество с(72) Автор Тесленко Игорь Алексеевич(73) Патентообладатель Совместное общество с ограниченной ответственно стью ЭСКАЛЬЕ (ВУ)ограниченной ОТВТСТВСННОСТЬЮ ЭСКАЛЬЕ (ваг)1. Упаковка, содержащая днище, с которым по линиям сгиба соединены две торцевые стенки и две боковые стенки, снабженные боковыми клапанами, загнутыми по линиям сгиба на торцевые стенки, а также откидную крышку, связанную по линии сгиба хотя бы с одной из стенок, с хотя бы одним клапаном, отгибаемым на боковую стенку, и двумя дополнительными клапанами, отличающаяся тем, что откидная крыщка выполнена состоящей из двух частей, каждая из которых соединена по линии сгиба с соответствующей торцевой стенкой, и снабжена двумя боковыми клапанами, соединенными по линиям сгиба с боковыми ее сторонами и загнутыми на боковые стенки, а каждый из дополнительных клапанов соединен по линии сгиба со свободной стороной соответствующей поло вины откидной крышки, загнут на 180 и закреплен на внутренней стороне последней.2. Упаковка по п. 1, отличающаяся тем, что она выполнена из заготовки, разделенной линиями сгиба на детали, образующие указанные днище, две торцевые стенки И две боковые стенки, снабженные клапанами, а также откидную крышку, состоящую из двух частей, каждая из которых снабжена боковыми клапанами и дополнительным клапаном,причем все боковые клапаны выполнены трапецеидальнь 1 ми с высотой, равной высоте боковых стенок, а боковые клапаны боковых стенок выполнены так, что длина меньших их оснований по существу равна высоте торцевых стенок, и отделены вырубкой или разрезом от боковых клапанов обеих Частей откидной крышки и от торцевых стенок.3. Упаковка по п. 1 или 2, отличающаяся тем, что на линии сгиба каждой из частей откидной крышки и дополнительного клапана вырубкой выполнено отверстие, симметричное относительно указанной линии сгиба.4. Упаковка по п. 3, отличающаяся тем, что отверстие представляет собой круг.5. Упаковка по п. 1 или 2, отличающаяся тем, что каждый из дополнительных клапанов выполнен, равным размеру соответствующей половины откидной крышки.6. Упаковка по п. 1, отличающаяся тем, что она снабжена двумя элементами фиксации в виде круга самоклеящейся бумаги, размещенными так, что нижняя половина каждого из них укреплена на соответствующей боковой стенке, а верхняя половина - на верхней поверхности одновременно обеих половин откидной крышки.1. Свидетельство РФ на полезную модель 23430, 2002. 2. Патент РФ на изобретение 2136557, 1999.3. Патент РФ на изобретение 2219112, 2003.4. Заявка РФ на изобретение 2004115839, 2005.5. Патент РФ на изобретение 2031819, 1995.Полезная модель относится к конструкции тары и предназначена для предметов торговли, в частности для кондитерских изделий.Известно множество вариантов упаковок, представляющих собой складные коробки,имеющие дно, боковые и торцевые стенки и откидную крышку. Эти упаковки выполнены из разверток, разделенных линиями сгиба и/или перфорацией и вырубкой деталей 1, 2, 3,4, все перечисленные конструкции являются очень сложными, их развертки состоят из большого числа фрагментов, имеют множество выступов и вырубных деталей.Недостатками данных упаковок являются повышенный расход картона для изготовления и сложность геометрии формообразования.Ближайшим аналогом является конструкция складной картонной коробки 5, содержащей днище, торцевые стенки, боковые стенки, снабженные прямоугольными клапанами с прорезями, отгибаемыми на торцевые стенки, соединенную с одной из боковых стенок откидную крышку с клапаном, отгибаемым на боковую стенку, и язычки для взаимодействия с прорезями. Прорези и язычки имеют сложные формы. Откидная крышка может легко повреждаться или коробиться.Недостатками данной коробки являются недостаточная прочность и стабильность формы, в особенности, откидной крышки и некоторая сложность геометрии ее заготовки.Техническим результатом настоящей полезной модели является повышение прочности упаковки и упрощение геометрии формообразования ее заготовки.Указанный технический результат в упаковке, содержащей днище, с которым по линиям сгиба соединены две торцевые стенки и две боковые стенки, снабженные боковыми клапанами, загнутыми по линиям сгиба на торцевые стенки, а также откидную крышку,связанную по линии сгиба хотя бы с одной из стенок, с хотя бы одним клапаном, отгибае 2мь 1 м на боковую стенку, И двумя дополнительными клапанами, достигнут за счет того, что откидная крышка выполнена состоящей из двух частей, каждая из которых соединена по линии сгиба с соответствующей торцевой стенкой и снабжена двумя боковыми клапанами, соединенными по линиям сгиба с боковыми ее сторонами и загнутыми на боковые стенки, а каждый из дополнительных клапанов соединен по линии сгиба со свободной стороной соответствующей половины откидной крышки, загнут на 18 О и закреплен на внутренней стороне последней.Указанный технический результат достигнут также за счет того, что упаковка вь 1 полнена из заготовки, разделенной линиями сгиба на детали, образующие указанные днище,две торцевые стенки и две боковые стенки, снабженные боковыми клапанами, а также откидную крышку, состоящую из двух частей, каждая из которых снабжена боковыми клапанами и дополнительным клапаном, причем все боковые клапаны выполнены трапецеидальнь 1 ми с высотой, равной высоте боковых стенок, а боковые клапаны боковых стенок выполнены так, что длина меньших их оснований по существу равна высоте торцевь 1 х стенок, и отделены вырубкой или разрезом от боковых клапанов обеих частей откидной крышки и от торцевых стенок.Предпочтительно на линии сгиба каждой из частей откидной крышки и дополнительного клапана вырубкой выполнено отверстие, симметричное относительно указанной линии сгиба, в наиболее предпочтительном случае отверстие представляет собой круг.Каждый из дополнительных клапанов может быть выполнен, равным размеру соответствующей половины откидной крышки.Упаковка может быть снабжена двумя элементами фиксации в виде круга самоклеящейся бумаги, размещенными так, что нижняя половина каждого из них укреплена на боковой стенке, а верхняя половина - на верхней поверхности одновременно обеих половин откидной крышки.Сущность полезной модели пояснена неограничивающим примером, представленным на чертежах, где на фиг. 1 представлен вид снаружи заготовки в развернутом виде, на фиг. 2 - общий вид примера заявляемой упаковки, на фиг. 3 - вид сверху частично открь 1 той упаковки.Заявленная упаковка содержит днище 1, две торцевые стенки 2, две боковые стенки 3 и откидную крышку 4, состоящую из двух частей 41 и 42. В данном примере части 41 и 42 выполнены равными и линия разъема между ними проходит по середине откидной крь 1 шки, однако соотношение размеров частей 41 и 42 может быть иным.Каждая торцевая стенка 2 по линии сгиба 5 соединена с днищем 1, а по линии сгиба 6- с соответствующей частью 41 или 42 откидной крышки. Каждая боковая стенка 3 соединена по линиям сгиба 7 с днищем 1 и снабжена двумя боковыми клапанами 8, загнутыми по линиям сгиба 9 на торцевые стенки 2.Каждая часть 41 и 42 откидной крышки выполнена с двумя боковыми клапанами 10,отгибаемым по линиям сгиба 11 на боковые стенки 3, и дополнительным клапаном 12, который соединен с ней по линии сгиба 13, загнут на 18 О и закреплен на ее внутренней стороне (фиг. 3). В данном примере размер дополнительного клапана 12 равен размеру соответствующей части 41 или 42 откидной крышки. Этот размер может быть меньше размера соответствующей части 41 или 42, однако достаточен для того, чтобы соответствующий клапан 12 мог быть повернут на 18 О по линии 13 сгиба и закреплен на внутренней стороне соответствующей части 41 или 42 откидной крышки.Все боковые клапаны 8 и 10 выполнены трапецеидальными, с высотой, равной высоте боковых стенок 3, а длина меньших оснований боковых клапанов 8 по существу равна вь 1 соте торцевых стенок 2. Боковые клапаны 8 отделены вырубкой или разрезом 14 от боковых клапанов 10 и вырубкой или разрезом 15 от торцевых стенок 2.На линии 13 сгиба каждой из половин 41 И 42 откидной крыщки И дополнительного клапана 12 вырубкой выполнено отверстие 16, симметричное относительно указанной линии 13 сгиба, в данном примере отверстие 16 представляет собой круг.Два элемента 17 фиксации в виде круга самоклеящейся бумаги, размещены так, что нижняя половина каждого из них укреплена на соответствующей боковой стенке 3, а верхняя половина - на верхней поверхности одновременно обеих частей 41 и 42 откидной крыщки.Заявляемую упаковку изготавливают следующим образом. На листовой материал(картон, плотная бумага, тонкий пластик, способный сохранять форму после сгибания) наносят известными типографскими методами заданные рекламно-художественные элементы.Вырубают заготовку, показанную на фиг. 1. Очевидно, что контуры заготовки сплошные и простые, а практически все углы - прямые.Затем в заданных местах выполняют линии 5, 6, 7, 9, 11, 13 сгиба методом, соответствующим выбранному материалу.Отделяют боковые клапаны 8 вырубкой или разрезанием от боковых клапанов 10 и от торцевых стенок 2 по линиям 14 и 15.Загибают дополнительные клапаны 12 и закрепляют их с внутренней стороны частей 41 и 42 откидной крыщки. При этом отверстие 16 превращается в полукруг, диаметр которого совпадает с указанной линией 13 сгиба.Поворачивают боковые стенки 3 по линиям 7 сгиба и устанавливают под прямым углом к днищу 1, загибая боковые клапаны 8 внутрь упаковки.Поворачивают каждую торцевую стенку 2 по линии 5 сгиба и устанавливают под прямым углом к днищу 1, одновременно поднимая соответствующую часть 41 или 42 откидной крыщки. Поворачивают соответствующую часть 41 или 42 откидной крыщки по линии 6 сгиба относительно торцевой стенки 2 и устанавливают ее параллельно днищу 1, размещая боковые клапаны 10 параллельно внутренней поверхности боковых станок 3. При этом линии 13 сгиба совмещаются, в данном примере посередине верхней поверхности упаковки, образуя линию разъема. Половины отверстий 16 каждой части 41 и 42 откидной крыщки совмещаются и образуют при этом круглое в данном примере отверстие, предназначенное для удобства захвата соответствующей части 41 или 42 откидной крыщки при открывании упаковки.Укрепляют каждый элемент 17 фиксации нижней половиной на соответствующей боковой стенке 3, а верхней половиной - на верхней поверхности одновременно обеих частей 41 и 42 откидной крыщки.При открывании упаковки открепляют верхние половины элементов 17 фиксации, через отверстия 16 захватывают изнутри соответствующую часть 41 или 42 откидной крь 1 щки и, поднимая ее и поворачивая вместе с соответствующей торцевой стенкой 2,переводят в положение, показанное на фиг. 3, открывая доступ к содержимому упаковки.При этом каждая часть 41 или 42 откидной крыщки в силу ее меньщего размера и двойной толщины за счет дополнительного клапана 12 не подвержена повреждению и короблению, а ее край - линия 13 сгиба обладает повыщенной прочностью.Приведенный на чертежах и в описании пример показывает, что в заявляемой конструкции упаковки достигнута повыщенная ее прочность при простой, экономичной и технологичной геометрии ее заготовки.
