Термометр стрелочный показывающий

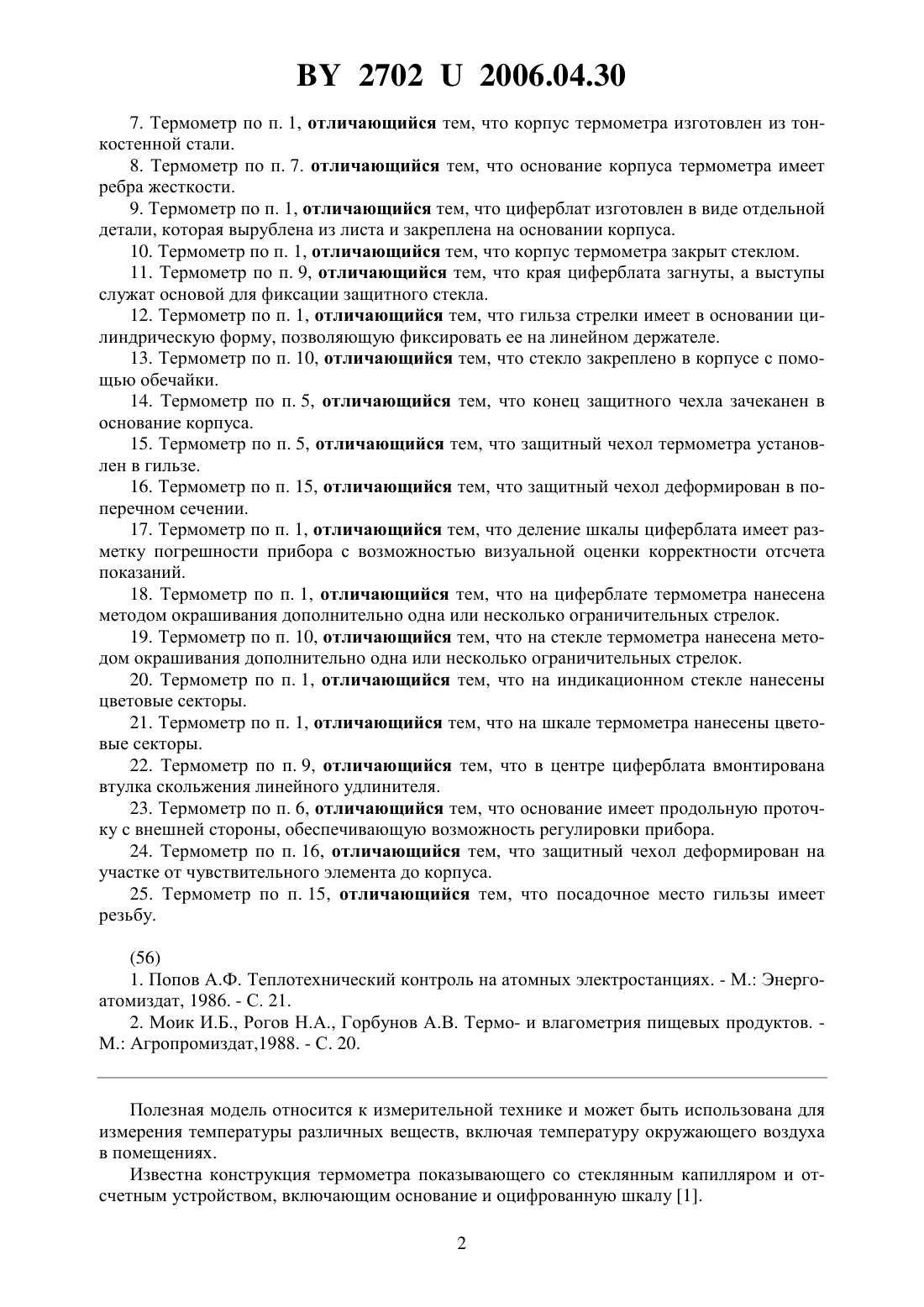

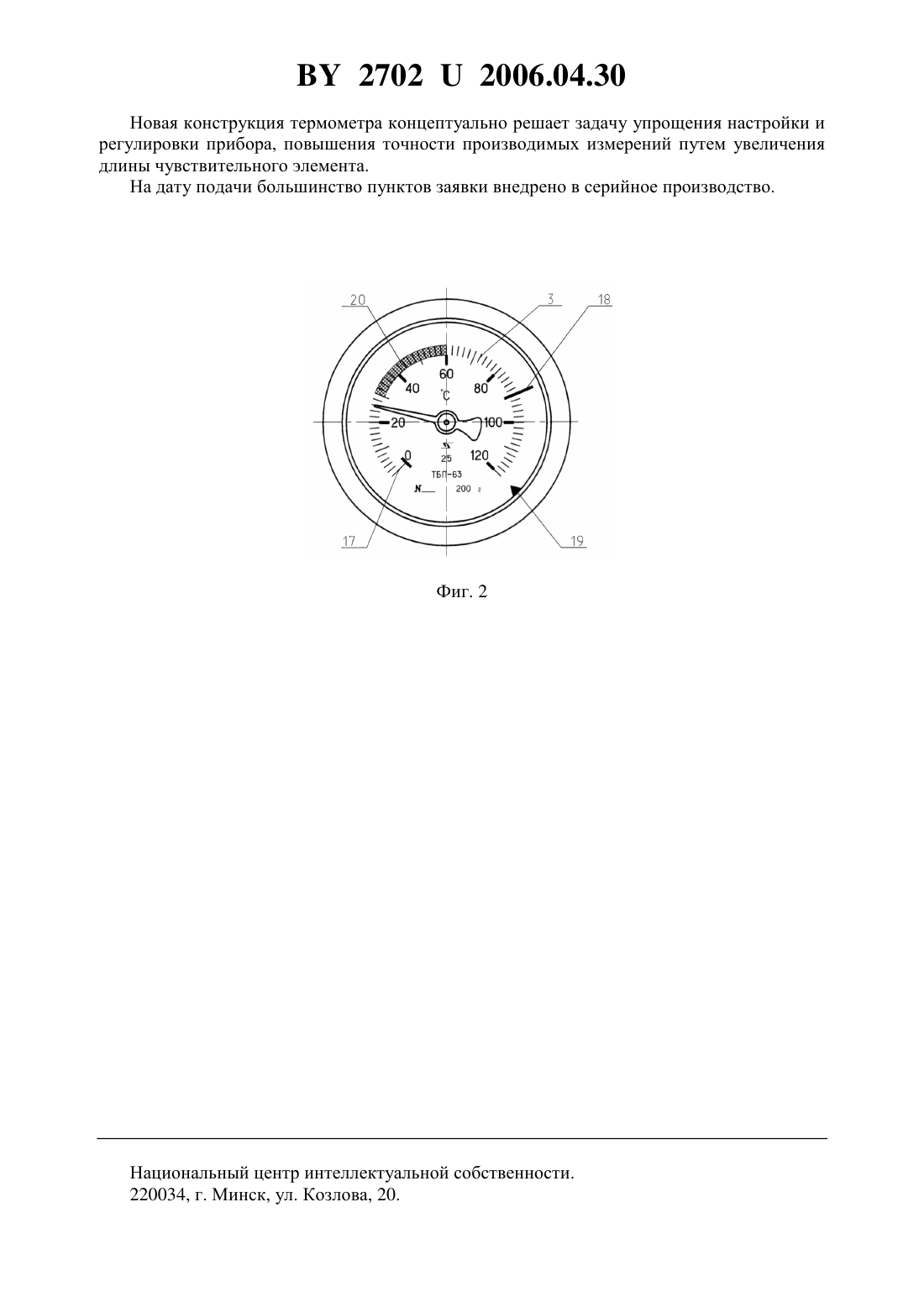

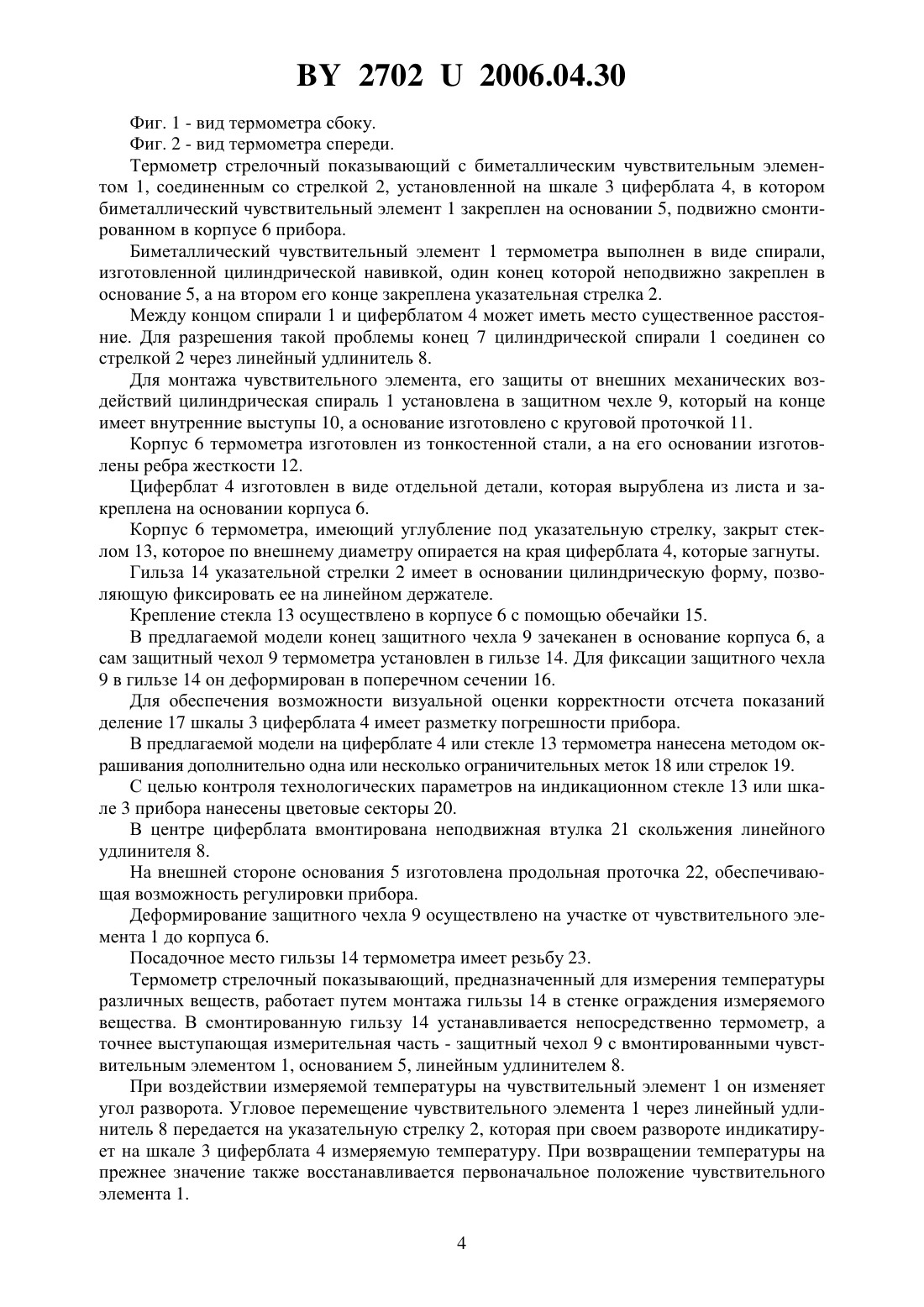

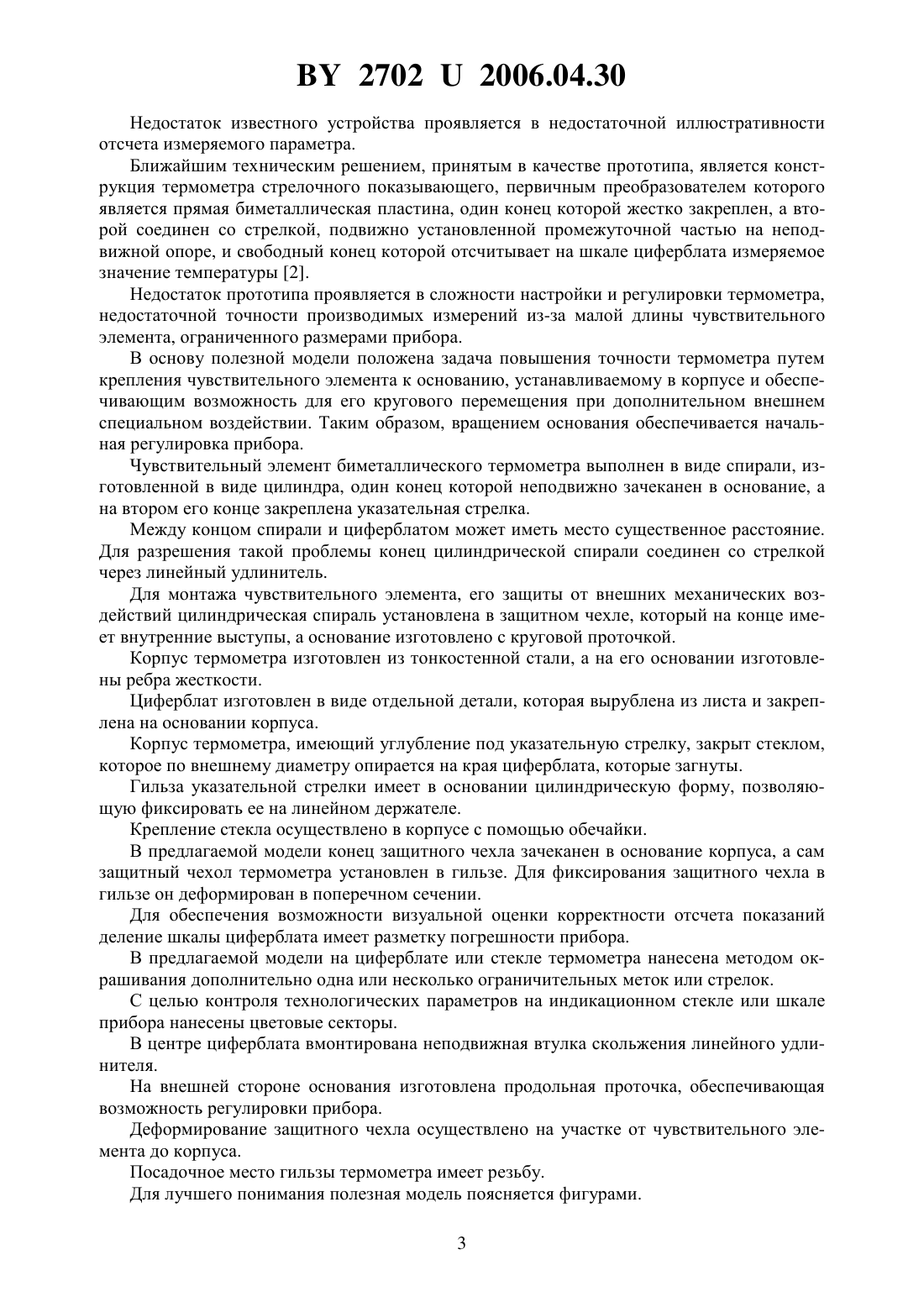

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Мулв Юрий Владимирович(72) Авторы Мулв Юрий Владимирович(73) Патентообладатель Мулв Юрий Владимирович(57) 1. Термометр стрелочный показывающий с биметаллическим чувствительным элементом, соединенным со стрелкой, в состав которой входит гильза, установленной на шкале циферблата, отличающийся тем, что биметаллический чувствительный элемент закреплен на основании, которое подвижно смонтировано в корпусе прибора. 2. Термометр по п. 1, отличающийся тем, что чувствительный элемент выполнен в виде спирали, один конец которой зачеканен в основание, а на втором закреплена стрелка. 3. Термометр по п. 2, отличающийся тем, что спираль изготовлена в виде цилиндра. 4. Термометр по п. 2, отличающийся тем, что второй конец цилиндрической спирали соединен со стрелкой через линейный удлинитель. 5. Термометр по п. 3, отличающийся тем, что цилиндрическая спираль установлена в защитном чехле. 6. Термометр по п. 5, отличающийся тем, что основание имеет круговую проточку, а защитный чехол имеет внутренние выступы. 27022006.04.30 7. Термометр по п. 1, отличающийся тем, что корпус термометра изготовлен из тонкостенной стали. 8. Термометр по п. 7. отличающийся тем, что основание корпуса термометра имеет ребра жесткости. 9. Термометр по п. 1, отличающийся тем, что циферблат изготовлен в виде отдельной детали, которая вырублена из листа и закреплена на основании корпуса. 10. Термометр по п. 1, отличающийся тем, что корпус термометра закрыт стеклом. 11. Термометр по п. 9, отличающийся тем, что края циферблата загнуты, а выступы служат основой для фиксации защитного стекла. 12. Термометр по п. 1, отличающийся тем, что гильза стрелки имеет в основании цилиндрическую форму, позволяющую фиксировать ее на линейном держателе. 13. Термометр по п. 10, отличающийся тем, что стекло закреплено в корпусе с помощью обечайки. 14. Термометр по п. 5, отличающийся тем, что конец защитного чехла зачеканен в основание корпуса. 15. Термометр по п. 5, отличающийся тем, что защитный чехол термометра установлен в гильзе. 16. Термометр по п. 15, отличающийся тем, что защитный чехол деформирован в поперечном сечении. 17. Термометр по п. 1, отличающийся тем, что деление шкалы циферблата имеет разметку погрешности прибора с возможностью визуальной оценки корректности отсчета показаний. 18. Термометр по п. 1, отличающийся тем, что на циферблате термометра нанесена методом окрашивания дополнительно одна или несколько ограничительных стрелок. 19. Термометр по п. 10, отличающийся тем, что на стекле термометра нанесена методом окрашивания дополнительно одна или несколько ограничительных стрелок. 20. Термометр по п. 1, отличающийся тем, что на индикационном стекле нанесены цветовые секторы. 21. Термометр по п. 1, отличающийся тем, что на шкале термометра нанесены цветовые секторы. 22. Термометр по п. 9, отличающийся тем, что в центре циферблата вмонтирована втулка скольжения линейного удлинителя. 23. Термометр по п. 6, отличающийся тем, что основание имеет продольную проточку с внешней стороны, обеспечивающую возможность регулировки прибора. 24. Термометр по п. 16, отличающийся тем, что защитный чехол деформирован на участке от чувствительного элемента до корпуса. 25. Термометр по п. 15, отличающийся тем, что посадочное место гильзы имеет резьбу.(56) 1. Попов А.Ф. Теплотехнический контроль на атомных электростанциях. - М. Энергоатомиздат, 1986. - С. 21. 2. Моик И.Б., Рогов Н.А., Горбунов А.В. Термо- и влагометрия пищевых продуктов. М. Агропромиздат,1988. - С. 20. Полезная модель относится к измерительной технике и может быть использована для измерения температуры различных веществ, включая температуру окружающего воздуха в помещениях. Известна конструкция термометра показывающего со стеклянным капилляром и отсчетным устройством, включающим основание и оцифрованную шкалу 1. 2 27022006.04.30 Недостаток известного устройства проявляется в недостаточной иллюстративности отсчета измеряемого параметра. Ближайшим техническим решением, принятым в качестве прототипа, является конструкция термометра стрелочного показывающего, первичным преобразователем которого является прямая биметаллическая пластина, один конец которой жестко закреплен, а второй соединен со стрелкой, подвижно установленной промежуточной частью на неподвижной опоре, и свободный конец которой отсчитывает на шкале циферблата измеряемое значение температуры 2. Недостаток прототипа проявляется в сложности настройки и регулировки термометра,недостаточной точности производимых измерений из-за малой длины чувствительного элемента, ограниченного размерами прибора. В основу полезной модели положена задача повышения точности термометра путем крепления чувствительного элемента к основанию, устанавливаемому в корпусе и обеспечивающим возможность для его кругового перемещения при дополнительном внешнем специальном воздействии. Таким образом, вращением основания обеспечивается начальная регулировка прибора. Чувствительный элемент биметаллического термометра выполнен в виде спирали, изготовленной в виде цилиндра, один конец которой неподвижно зачеканен в основание, а на втором его конце закреплена указательная стрелка. Между концом спирали и циферблатом может иметь место существенное расстояние. Для разрешения такой проблемы конец цилиндрической спирали соединен со стрелкой через линейный удлинитель. Для монтажа чувствительного элемента, его защиты от внешних механических воздействий цилиндрическая спираль установлена в защитном чехле, который на конце имеет внутренние выступы, а основание изготовлено с круговой проточкой. Корпус термометра изготовлен из тонкостенной стали, а на его основании изготовлены ребра жесткости. Циферблат изготовлен в виде отдельной детали, которая вырублена из листа и закреплена на основании корпуса. Корпус термометра, имеющий углубление под указательную стрелку, закрыт стеклом,которое по внешнему диаметру опирается на края циферблата, которые загнуты. Гильза указательной стрелки имеет в основании цилиндрическую форму, позволяющую фиксировать ее на линейном держателе. Крепление стекла осуществлено в корпусе с помощью обечайки. В предлагаемой модели конец защитного чехла зачеканен в основание корпуса, а сам защитный чехол термометра установлен в гильзе. Для фиксирования защитного чехла в гильзе он деформирован в поперечном сечении. Для обеспечения возможности визуальной оценки корректности отсчета показаний деление шкалы циферблата имеет разметку погрешности прибора. В предлагаемой модели на циферблате или стекле термометра нанесена методом окрашивания дополнительно одна или несколько ограничительных меток или стрелок. С целью контроля технологических параметров на индикационном стекле или шкале прибора нанесены цветовые секторы. В центре циферблата вмонтирована неподвижная втулка скольжения линейного удлинителя. На внешней стороне основания изготовлена продольная проточка, обеспечивающая возможность регулировки прибора. Деформирование защитного чехла осуществлено на участке от чувствительного элемента до корпуса. Посадочное место гильзы термометра имеет резьбу. Для лучшего понимания полезная модель поясняется фигурами. 3 27022006.04.30 Фиг. 1 - вид термометра сбоку. Фиг. 2 - вид термометра спереди. Термометр стрелочный показывающий с биметаллическим чувствительным элементом 1, соединенным со стрелкой 2, установленной на шкале 3 циферблата 4, в котором биметаллический чувствительный элемент 1 закреплен на основании 5, подвижно смонтированном в корпусе 6 прибора. Биметаллический чувствительный элемент 1 термометра выполнен в виде спирали,изготовленной цилиндрической навивкой, один конец которой неподвижно закреплен в основание 5, а на втором его конце закреплена указательная стрелка 2. Между концом спирали 1 и циферблатом 4 может иметь место существенное расстояние. Для разрешения такой проблемы конец 7 цилиндрической спирали 1 соединен со стрелкой 2 через линейный удлинитель 8. Для монтажа чувствительного элемента, его защиты от внешних механических воздействий цилиндрическая спираль 1 установлена в защитном чехле 9, который на конце имеет внутренние выступы 10, а основание изготовлено с круговой проточкой 11. Корпус 6 термометра изготовлен из тонкостенной стали, а на его основании изготовлены ребра жесткости 12. Циферблат 4 изготовлен в виде отдельной детали, которая вырублена из листа и закреплена на основании корпуса 6. Корпус 6 термометра, имеющий углубление под указательную стрелку, закрыт стеклом 13, которое по внешнему диаметру опирается на края циферблата 4, которые загнуты. Гильза 14 указательной стрелки 2 имеет в основании цилиндрическую форму, позволяющую фиксировать ее на линейном держателе. Крепление стекла 13 осуществлено в корпусе 6 с помощью обечайки 15. В предлагаемой модели конец защитного чехла 9 зачеканен в основание корпуса 6, а сам защитный чехол 9 термометра установлен в гильзе 14. Для фиксации защитного чехла 9 в гильзе 14 он деформирован в поперечном сечении 16. Для обеспечения возможности визуальной оценки корректности отсчета показаний деление 17 шкалы 3 циферблата 4 имеет разметку погрешности прибора. В предлагаемой модели на циферблате 4 или стекле 13 термометра нанесена методом окрашивания дополнительно одна или несколько ограничительных меток 18 или стрелок 19. С целью контроля технологических параметров на индикационном стекле 13 или шкале 3 прибора нанесены цветовые секторы 20. В центре циферблата вмонтирована неподвижная втулка 21 скольжения линейного удлинителя 8. На внешней стороне основания 5 изготовлена продольная проточка 22, обеспечивающая возможность регулировки прибора. Деформирование защитного чехла 9 осуществлено на участке от чувствительного элемента 1 до корпуса 6. Посадочное место гильзы 14 термометра имеет резьбу 23. Термометр стрелочный показывающий, предназначенный для измерения температуры различных веществ, работает путем монтажа гильзы 14 в стенке ограждения измеряемого вещества. В смонтированную гильзу 14 устанавливается непосредственно термометр, а точнее выступающая измерительная часть - защитный чехол 9 с вмонтированными чувствительным элементом 1, основанием 5, линейным удлинителем 8. При воздействии измеряемой температуры на чувствительный элемент 1 он изменяет угол разворота. Угловое перемещение чувствительного элемента 1 через линейный удлинитель 8 передается на указательную стрелку 2, которая при своем развороте индикатирует на шкале 3 циферблата 4 измеряемую температуру. При возвращении температуры на прежнее значение также восстанавливается первоначальное положение чувствительного элемента 1. 4 27022006.04.30 Новая конструкция термометра концептуально решает задачу упрощения настройки и регулировки прибора, повышения точности производимых измерений путем увеличения длины чувствительного элемента. На дату подачи большинство пунктов заявки внедрено в серийное производство. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
