Передвижной шахтный телескопический ленточный конвейер

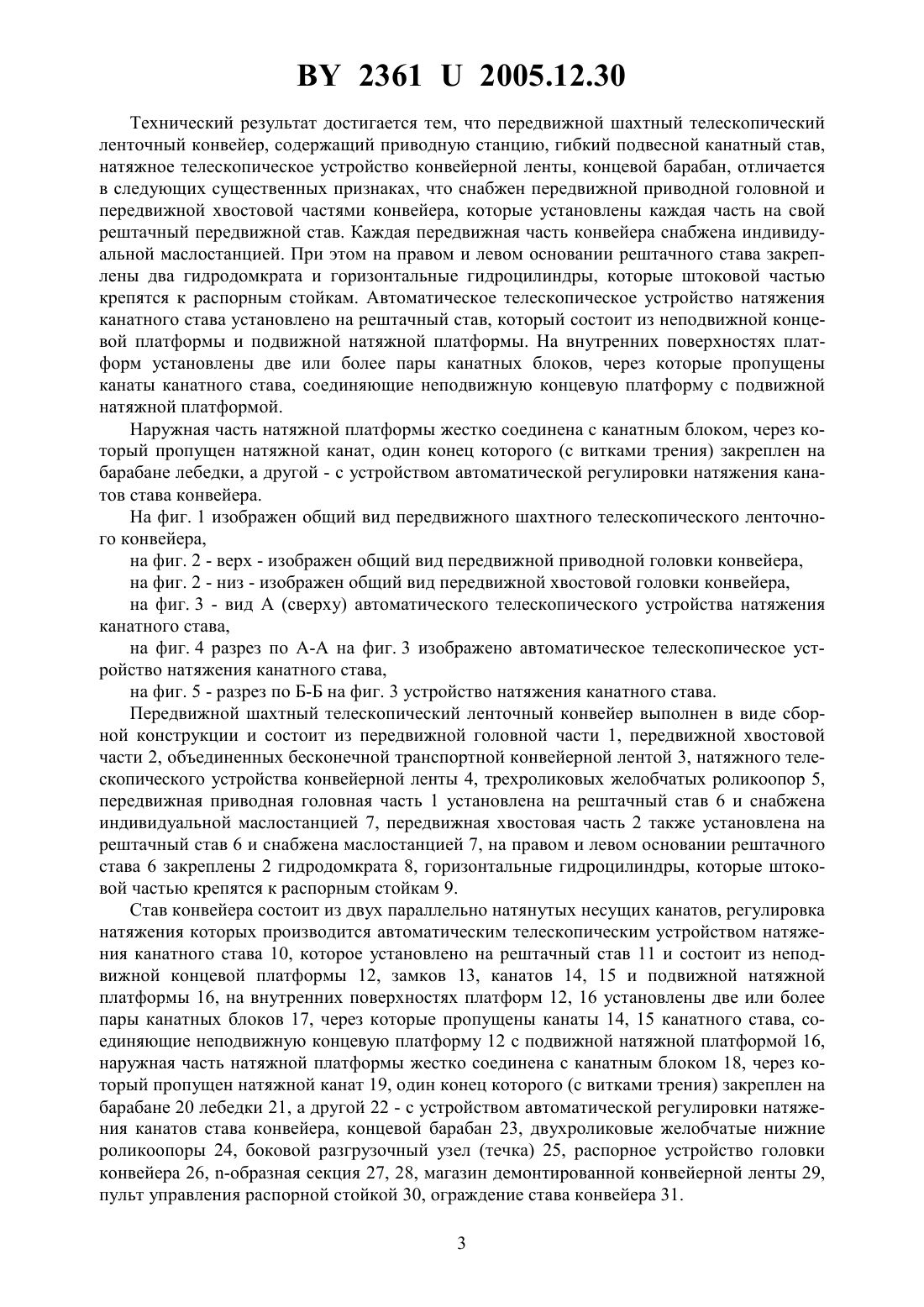

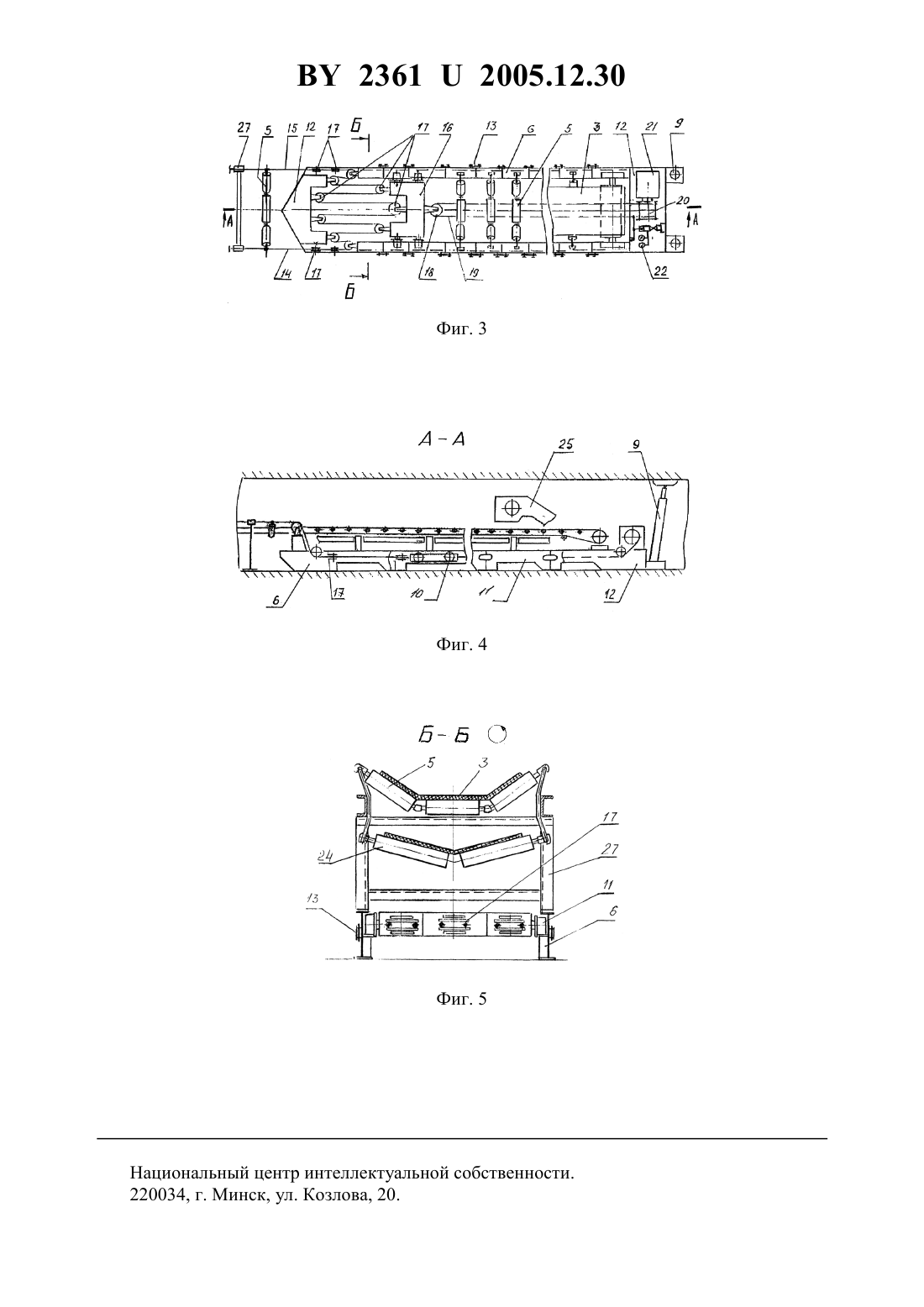

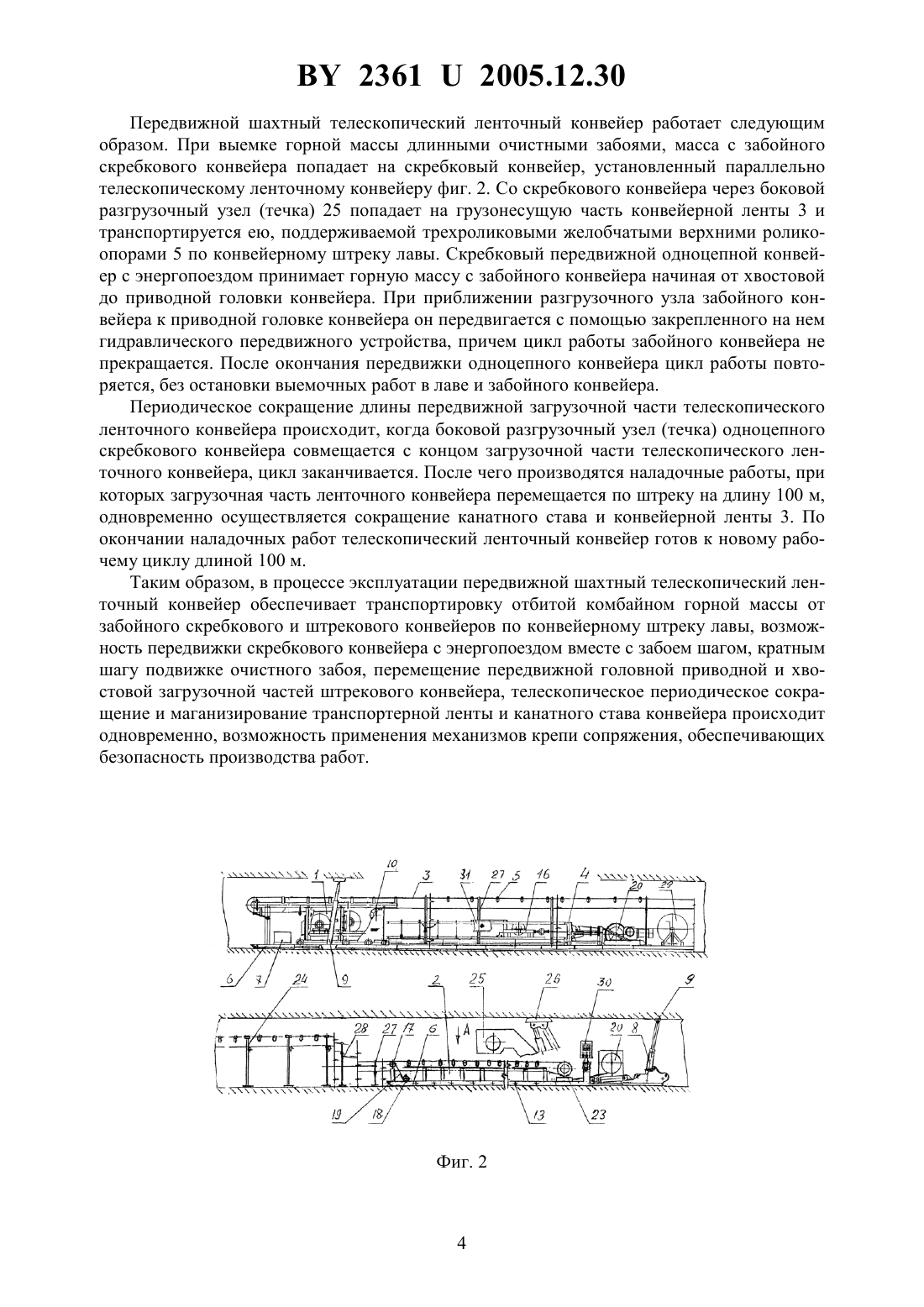

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕРЕДВИЖНОЙ ШАХТНЫЙ ТЕЛЕСКОПИЧЕСКИЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР(71) Заявители Общество с ограниченной ответственностью ПКФ Лотос Кострова Татьяна Владимировна Качур Олег Михайлович Колесников Иван Федорович Полещук Юрий Степанович(72) Авторы Кострова Татьяна Владимировна Качур Олег Михайлович Колесников Иван Федорович Полещук Юрий Степанович(73) Патентообладатели Общество с ограниченной ответственностью ПКФ Лотос Кострова Татьяна Владимировна Качур Олег Михайлович Колесников Иван Федорович Полещук Юрий Степанович(57) 1. Передвижной шахтный телескопический ленточный конвейер, состоящий из приводной станции, гибкого подвесного канатного става, натяжного телескопического устройства,конвейерной ленты, концевого барабана, отличающийся тем, что снабжен передвижной приводной головной и передвижной хвостовой частями конвейера, которые установлены каждая на свой рештачный став и снабжены индивидуальной маслостанцией, причем на правом и левом основании рештачного става закреплены два гидродомкрата и горизонтальные гидроцилиндры, которые штоковой частью крепятся к распорным стойкам. 2. Передвижной шахтный телескопический ленточный конвейер по п. 1, отличающийся тем, что снабжен автоматическим телескопическим устройством натяжения канатного става, которое установлено на рештачный став и состоит из неподвижной концевой платформы и подвижной натяжной платформы, на внутренних поверхностях платформ установлены две или более пар канатных блоков, через которые пропущены канаты канатного става, соединяющие неподвижную концевую платформу с подвижной натяжной платформой, причем наружная часть натяжной платформы жестко соединена с канатным блоком, через который пропущен натяжной канат, один конец которого (с витками трения) закреплен на барабане лебедки, а другой - с устройством автоматической регулировки натяжения канатов става конвейера.(56) 1. Вычигин А.Н., Ороховский И.И., Восполит Ю.В. Телескопический ленточный конвейер // Уголь Украины. - 1983. -7. - С.35-36. 2. А.с. СССР 1570972, МПК 65 15/26, 1990. 3. Вычигин А.Н., Совельев О.А., Старин В.Н. Телескопический ленточный конвейер 1-100 // Уголь Украины. - 1988. -9. - С. 26-27. Полезная модель относится к горношахтному оборудованию, а именно к ленточным конвейерам, и входит в состав транспортных средств добычных механизированных комплексов при выемке калийной руды длинными очистными забоями. Известен телескопический ленточный конвейер, состоящий из привода, натяжного(телескопического) устройства, средней части (става) и перегрузочного пункта. Став жесткий подвесной, состоящий из легкоразборных секций, подвешиваемых к секциям крепа. Верхняя и нижняя ветви ленты поддерживаются трехроликовыми желобчатыми опорами одинаковой конструкции. Перегрузочный пункт конвейера состоит из мостового ленточного перегружателя, концевой секции, платформы и механизма передвижки. Передвижка концевой секции конвейера осуществляется гидродомкратами механизма передвижки. При помощи гидродомкрата концевая секция передвигается по поставу на длину его хода в направлении движения комбайна. Цикл передвижки повторяется до тех пор, пока концевая секция не займет положение, при котором бункер перегружателя располагается в верхней части концевой секции 1. Недостатками такого конвейера являются немеханизированный (ручной) периодический перенос секций направляющей платформы и ручная установка линейных секций става при полном останове конвейера. Известен телескопический ленточный конвейер, содержащий грузонесущую ленту,огибающую приводной и отклоняющие барабаны, установленные на вытяжных и неподвижной секциях, несущих желобчатые роликоопоры, состоящие из двух частей, поворотных в горизонтальной плоскости вокруг оси, каждая часть роликоопоры соединена с осью ее поворота и механизмом поворота. Выдвижные неподвижные и разгрузочные секции,кинематически связаны между собой, с возможностью взаимного перемещения одна относительно другой по направляющим, домкратами 2. Недостатками такого конвейера являются жесткий став, большие габариты и масса,сложная конструкция направляющих и ограниченная длина раздвижки секций. Известен телескопический ленточный конвейер, состоящий из секции разгрузочной и приводной, приводного блока, натяжного устройства, средней части (става) и перегрузочного пункта. Став конвейера напочвенный или подвесной. Несущие канаты в подвесном ставе подвешены к крепи выработки по всей длине, а ролики, служащие опорой для холостой ветви ленты, размещены на роликоопорах, закрепленных на несущих канатах. В напочвенном ставе такие ролики размещены на стойках, опирающихся на почву. Пункт перегрузочный включает в себя перегрузочное устройство, секции опорную и передвижчика, коромысло, платформу, скребковый перегружатель, цепь, захват, упор. Перемещение перегрузочного пункта в хвосте конвейера производится с помощью гидропередвижчика,находящегося на пункте перегрузочном 3. Недостатками конвейера являются ручной периодический перенос стоек с роликоопорами става, перенос цепи и упора пункта перегрузочного, укорачивание или удлинение каната канатного става при полном останове конвейера. Задачей, на решение которой направлена заявляемая полезная модель, является механизация работ по передвижке головной и хвостовой части передвижного шахтного телескопического ленточного конвейера, а также автоматическая натяжка и сокращение канатов,канатного става конвейера. 2 23612005.12.30 Технический результат достигается тем, что передвижной шахтный телескопический ленточный конвейер, содержащий приводную станцию, гибкий подвесной канатный став,натяжное телескопическое устройство конвейерной ленты, концевой барабан, отличается в следующих существенных признаках, что снабжен передвижной приводной головной и передвижной хвостовой частями конвейера, которые установлены каждая часть на свой рештачный передвижной став. Каждая передвижная часть конвейера снабжена индивидуальной маслостанцией. При этом на правом и левом основании рештачного става закреплены два гидродомкрата и горизонтальные гидроцилиндры, которые штоковой частью крепятся к распорным стойкам. Автоматическое телескопическое устройство натяжения канатного става установлено на рештачный став, который состоит из неподвижной концевой платформы и подвижной натяжной платформы. На внутренних поверхностях платформ установлены две или более пары канатных блоков, через которые пропущены канаты канатного става, соединяющие неподвижную концевую платформу с подвижной натяжной платформой. Наружная часть натяжной платформы жестко соединена с канатным блоком, через который пропущен натяжной канат, один конец которого (с витками трения) закреплен на барабане лебедки, а другой - с устройством автоматической регулировки натяжения канатов става конвейера. На фиг. 1 изображен общий вид передвижного шахтного телескопического ленточного конвейера,на фиг. 2 - верх - изображен общий вид передвижной приводной головки конвейера,на фиг. 2 - низ - изображен общий вид передвижной хвостовой головки конвейера,на фиг. 3 - вид А (сверху) автоматического телескопического устройства натяжения канатного става,на фиг. 4 разрез по - на фиг. 3 изображено автоматическое телескопическое устройство натяжения канатного става,на фиг. 5 - разрез по Б-Б на фиг. 3 устройство натяжения канатного става. Передвижной шахтный телескопический ленточный конвейер выполнен в виде сборной конструкции и состоит из передвижной головной части 1, передвижной хвостовой части 2, объединенных бесконечной транспортной конвейерной лентой 3, натяжного телескопического устройства конвейерной ленты 4, трехроликовых желобчатых роликоопор 5,передвижная приводная головная часть 1 установлена на рештачный став 6 и снабжена индивидуальной маслостанцией 7, передвижная хвостовая часть 2 также установлена на рештачный став 6 и снабжена маслостанцией 7, на правом и левом основании рештачного става 6 закреплены 2 гидродомкрата 8, горизонтальные гидроцилиндры, которые штоковой частью крепятся к распорным стойкам 9. Став конвейера состоит из двух параллельно натянутых несущих канатов, регулировка натяжения которых производится автоматическим телескопическим устройством натяжения канатного става 10, которое установлено на рештачный став 11 и состоит из неподвижной концевой платформы 12, замков 13, канатов 14, 15 и подвижной натяжной платформы 16, на внутренних поверхностях платформ 12, 16 установлены две или более пары канатных блоков 17, через которые пропущены канаты 14, 15 канатного става, соединяющие неподвижную концевую платформу 12 с подвижной натяжной платформой 16,наружная часть натяжной платформы жестко соединена с канатным блоком 18, через который пропущен натяжной канат 19, один конец которого (с витками трения) закреплен на барабане 20 лебедки 21, а другой 22 - с устройством автоматической регулировки натяжения канатов става конвейера, концевой барабан 23, двухроликовые желобчатые нижние роликоопоры 24, боковой разгрузочный узел (течка) 25, распорное устройство головки конвейера 26, -образная секция 27, 28, магазин демонтированной конвейерной ленты 29,пульт управления распорной стойкой 30, ограждение става конвейера 31. 3 23612005.12.30 Передвижной шахтный телескопический ленточный конвейер работает следующим образом. При выемке горной массы длинными очистными забоями, масса с забойного скребкового конвейера попадает на скребковый конвейер, установленный параллельно телескопическому ленточному конвейеру фиг. 2. Со скребкового конвейера через боковой разгрузочный узел (течка) 25 попадает на грузонесущую часть конвейерной ленты 3 и транспортируется ею, поддерживаемой трехроликовыми желобчатыми верхними роликоопорами 5 по конвейерному штреку лавы. Скребковый передвижной одноцепной конвейер с энергопоездом принимает горную массу с забойного конвейера начиная от хвостовой до приводной головки конвейера. При приближении разгрузочного узла забойного конвейера к приводной головке конвейера он передвигается с помощью закрепленного на нем гидравлического передвижного устройства, причем цикл работы забойного конвейера не прекращается. После окончания передвижки одноцепного конвейера цикл работы повторяется, без остановки выемочных работ в лаве и забойного конвейера. Периодическое сокращение длины передвижной загрузочной части телескопического ленточного конвейера происходит, когда боковой разгрузочный узел (течка) одноцепного скребкового конвейера совмещается с концом загрузочной части телескопического ленточного конвейера, цикл заканчивается. После чего производятся наладочные работы, при которых загрузочная часть ленточного конвейера перемещается по штреку на длину 100 м,одновременно осуществляется сокращение канатного става и конвейерной ленты 3. По окончании наладочных работ телескопический ленточный конвейер готов к новому рабочему циклу длиной 100 м. Таким образом, в процессе эксплуатации передвижной шахтный телескопический ленточный конвейер обеспечивает транспортировку отбитой комбайном горной массы от забойного скребкового и штрекового конвейеров по конвейерному штреку лавы, возможность передвижки скребкового конвейера с энергопоездом вместе с забоем шагом, кратным шагу подвижке очистного забоя, перемещение передвижной головной приводной и хвостовой загрузочной частей штрекового конвейера, телескопическое периодическое сокращение и маганизирование транспортерной ленты и канатного става конвейера происходит одновременно, возможность применения механизмов крепи сопряжения, обеспечивающих безопасность производства работ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
