Способ передачи и приема информации в многоканальных системах связи

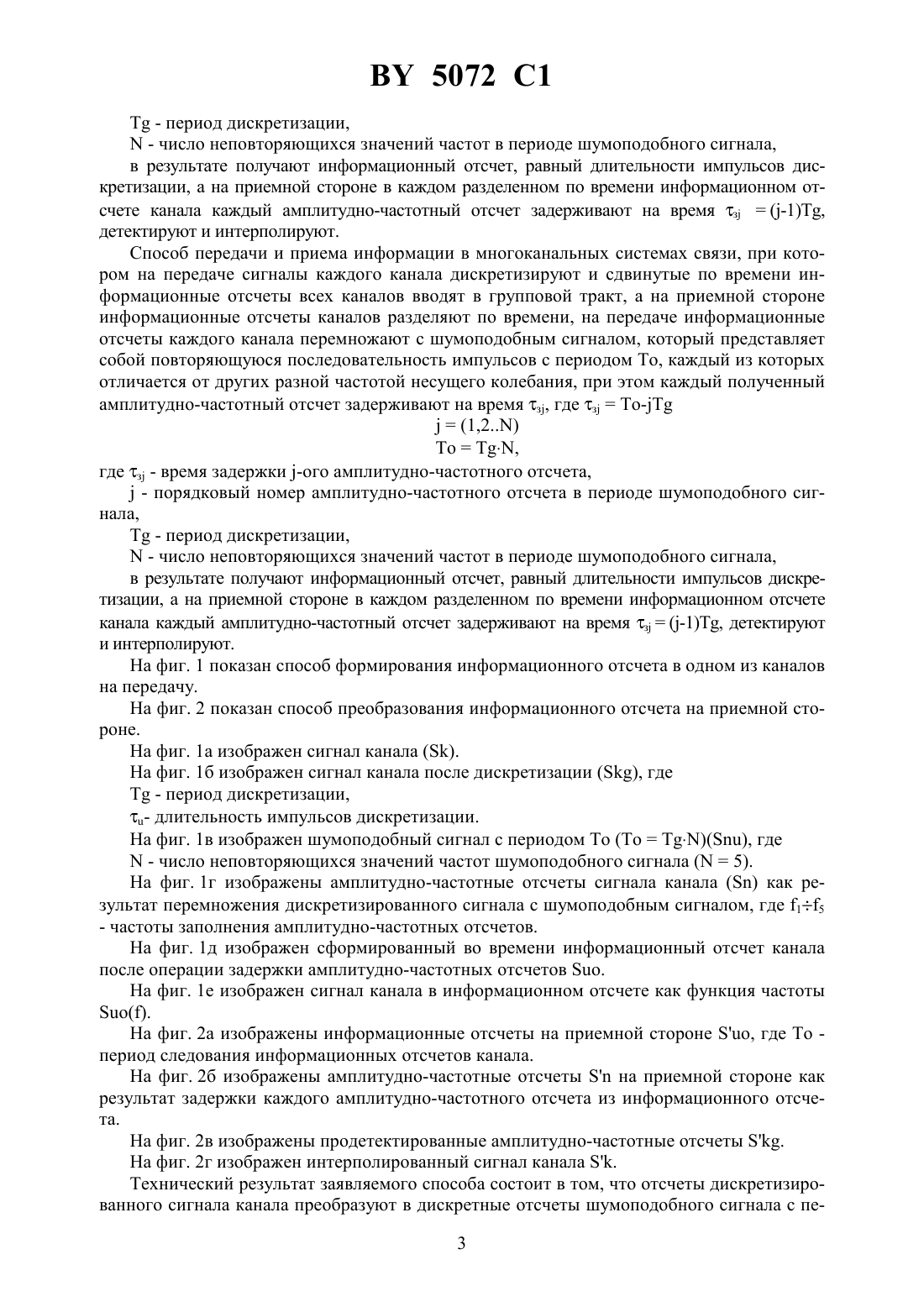

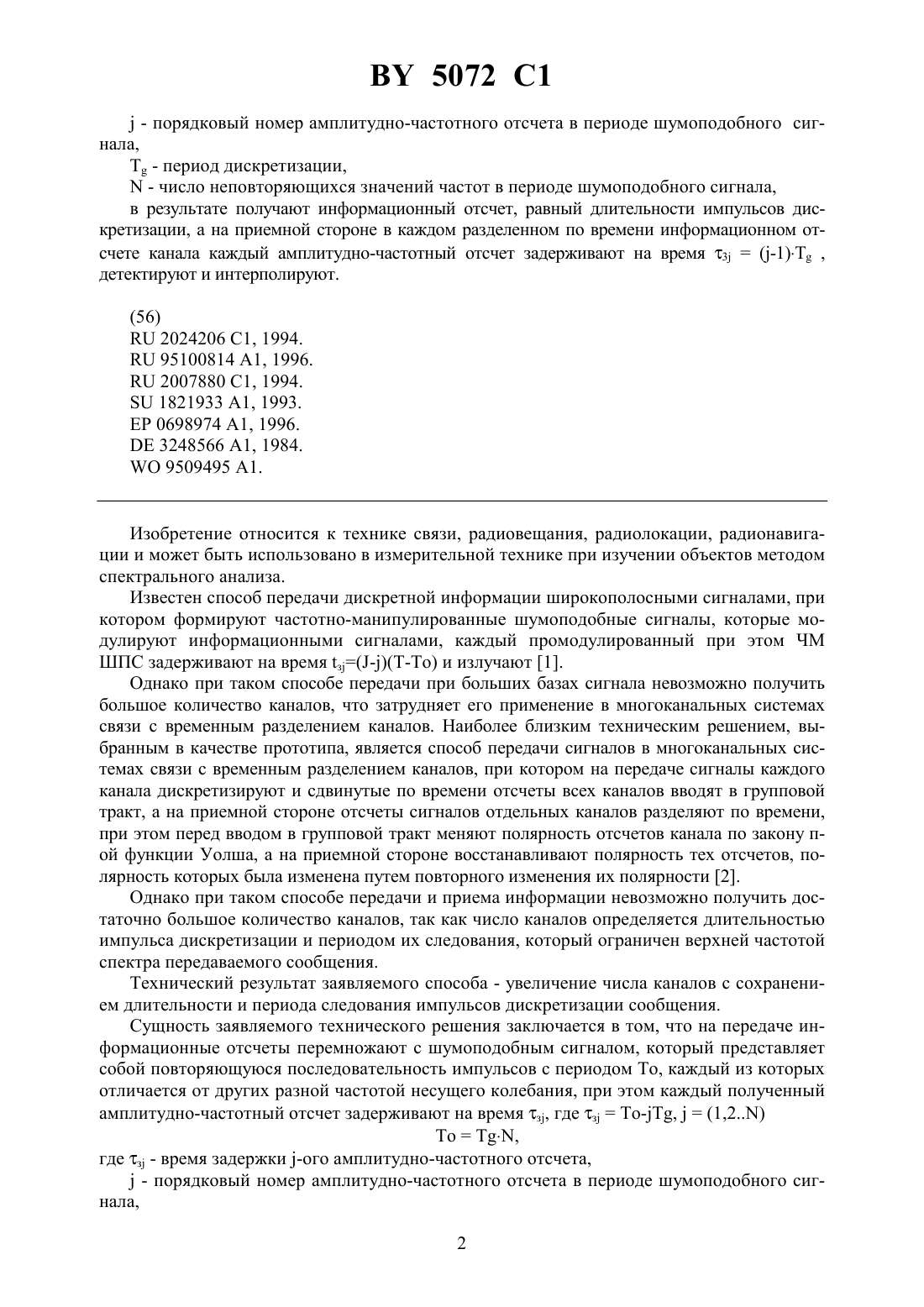

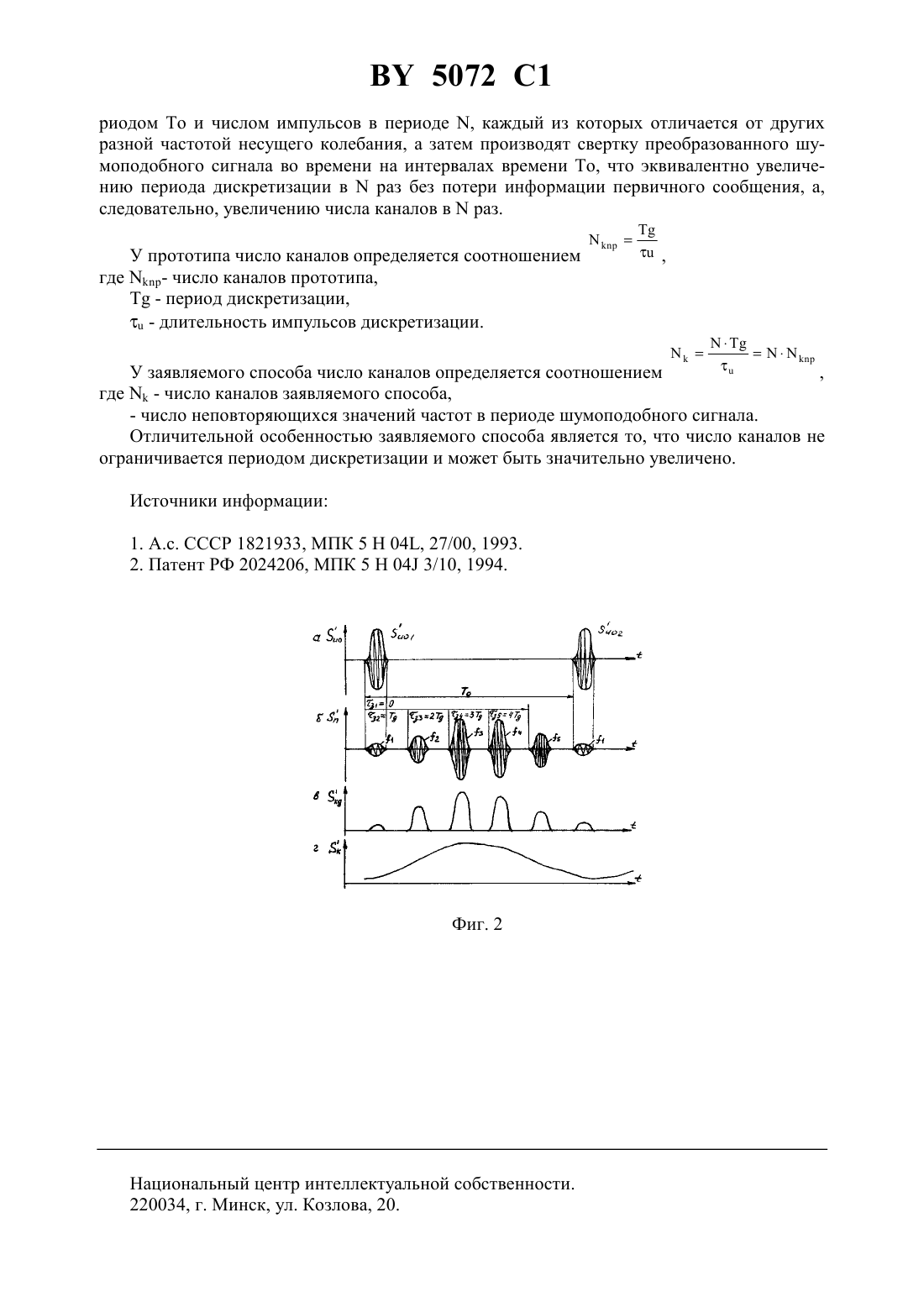

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское производственное унитарное предприятие Лс(72) Авторы Силков Роман Романович Нестеров Юрий Дмитриевич Шпак Сергей Николаевич(73) Патентообладатель Республиканское производственное унитарное предприятие Лс(57) Способ передачи и приема информации в многоканальных системах связи, при котором на передаче сигналы каждого канала дискретизируют и сдвинутые по времени информационные отсчеты всех каналов вводят в групповой тракт, а на приемной стороне информационные отчеты каналов разделяют по времени, отличающийся тем, что на передаче информационные отсчеты каждого канала перемножают с шумоподобным сигналом, который представляет собой повторяющуюся последовательностьимпульсов с периодом 0, каждый из которых отличается от других разной частотой несущего колебания, при этом каждый полученный амплитудно-частотный отсчет задерживают на время з ,где 30 -,(1,2 ) ,0,где 3 - время задержки -ого амплитудно-частотного отсчета, Фиг. 1 5072 1- порядковый номер амплитудно-частотного отсчета в периоде шумоподобного сигнала, - период дискретизации, - число неповторяющихся значений частот в периоде шумоподобного сигнала,в результате получают информационный отсчет, равный длительности импульсов дискретизации, а на приемной стороне в каждом разделенном по времени информационном отсчете канала каждый амплитудно-частотный отсчет задерживают на время 3(-1) ,детектируют и интерполируют.(56)2024206 1, 1994.95100814 1, 1996.2007880 1, 1994.1821933 1, 1993.0698974 1, 1996.3248566 1, 1984.9509495 1. Изобретение относится к технике связи, радиовещания, радиолокации, радионавигации и может быть использовано в измерительной технике при изучении объектов методом спектрального анализа. Известен способ передачи дискретной информации широкополосными сигналами, при котором формируют частотно-манипулированные шумоподобные сигналы, которые модулируют информационными сигналами, каждый промодулированный при этом ЧМ ШП задерживают на время з(-)(-) и излучают 1. Однако при таком способе передачи при больших базах сигнала невозможно получить большое количество каналов, что затрудняет его применение в многоканальных системах связи с временным разделением каналов. Наиболее близким техническим решением, выбранным в качестве прототипа, является способ передачи сигналов в многоканальных системах связи с временным разделением каналов, при котором на передаче сигналы каждого канала дискретизируют и сдвинутые по времени отсчеты всех каналов вводят в групповой тракт, а на приемной стороне отсчеты сигналов отдельных каналов разделяют по времени,при этом перед вводом в групповой тракт меняют полярность отсчетов канала по закону пой функции Уолша, а на приемной стороне восстанавливают полярность тех отсчетов, полярность которых была изменена путем повторного изменения их полярности 2. Однако при таком способе передачи и приема информации невозможно получить достаточно большое количество каналов, так как число каналов определяется длительностью импульса дискретизации и периодом их следования, который ограничен верхней частотой спектра передаваемого сообщения. Технический результат заявляемого способа - увеличение числа каналов с сохранением длительности и периода следования импульсов дискретизации сообщения. Сущность заявляемого технического решения заключается в том, что на передаче информационные отсчеты перемножают с шумоподобным сигналом, который представляет собой повторяющуюся последовательность импульсов с периодом То, каждый из которых отличается от других разной частотой несущего колебания, при этом каждый полученный амплитудно-частотный отсчет задерживают на время з, где з-,(1,2)Т,где з - время задержки -ого амплитудно-частотного отсчета, - порядковый номер амплитудно-частотного отсчета в периоде шумоподобного сигнала,2 5072 1 Т - период дискретизации, - число неповторяющихся значений частот в периоде шумоподобного сигнала,в результате получают информационный отсчет, равный длительности импульсов дискретизации, а на приемной стороне в каждом разделенном по времени информационном отсчете канала каждый амплитудно-частотный отсчет задерживают на время з(-1)Т,детектируют и интерполируют. Способ передачи и приема информации в многоканальных системах связи, при котором на передаче сигналы каждого канала дискретизируют и сдвинутые по времени информационные отсчеты всех каналов вводят в групповой тракт, а на приемной стороне информационные отсчеты каналов разделяют по времени, на передаче информационные отсчеты каждого канала перемножают с шумоподобным сигналом, который представляет собой повторяющуюся последовательность импульсов с периодом , каждый из которых отличается от других разной частотой несущего колебания, при этом каждый полученный амплитудно-частотный отсчет задерживают на время з, где з(1,2) То,где з - время задержки -ого амплитудно-частотного отсчета, - порядковый номер амплитудно-частотного отсчета в периоде шумоподобного сигнала, - период дискретизации, - число неповторяющихся значений частот в периоде шумоподобного сигнала,в результате получают информационный отсчет, равный длительности импульсов дискретизации, а на приемной стороне в каждом разделенном по времени информационном отсчете канала каждый амплитудно-частотный отсчет задерживают на время з(-1)Т, детектируют и интерполируют. На фиг. 1 показан способ формирования информационного отсчета в одном из каналов на передачу. На фиг. 2 показан способ преобразования информационного отсчета на приемной стороне. На фиг. 1 а изображен сигнал канала . На фиг. 1 б изображен сигнал канала после дискретизации , где- период дискретизации,- длительность импульсов дискретизации. На фиг. 1 в изображен шумоподобный сигнал с периодом Т , где- число неповторяющихся значений частот шумоподобного сигнала (5). На фиг. 1 г изображены амплитудно-частотные отсчеты сигнала каналакак результат перемножения дискретизированного сигнала с шумоподобным сигналом, где 15- частоты заполнения амплитудно-частотных отсчетов. На фиг. 1 д изображен сформированный во времени информационный отсчет канала после операции задержки амплитудно-частотных отсчетов . На фиг. 1 е изображен сигнал канала в информационном отсчете как функция частоты. На фиг. 2 а изображены информационные отсчеты на приемной стороне , где То период следования информационных отсчетов канала. На фиг. 2 б изображены амплитудно-частотные отсчетына приемной стороне как результат задержки каждого амплитудно-частотного отсчета из информационного отсчета. На фиг. 2 в изображены продетектированные амплитудно-частотные отсчеты . На фиг. 2 г изображен интерполированный сигнал канала . Технический результат заявляемого способа состоит в том, что отсчеты дискретизированного сигнала канала преобразуют в дискретные отсчеты шумоподобного сигнала с пе 3 5072 1 риодоми числом импульсов в периоде , каждый из которых отличается от других разной частотой несущего колебания, а затем производят свертку преобразованного шумоподобного сигнала во времени на интервалах времени , что эквивалентно увеличению периода дискретизации враз без потери информации первичного сообщения, а,следовательно, увеличению числа каналов враз. У прототипа число каналов определяется соотношением где - число каналов прототипа,Т - период дискретизации, - длительность импульсов дискретизации., У заявляемого способа число каналов определяется соотношением где- число каналов заявляемого способа,- число неповторяющихся значений частот в периоде шумоподобного сигнала. Отличительной особенностью заявляемого способа является то, что число каналов не ограничивается периодом дискретизации и может быть значительно увеличено. Источники информации 1. А.с. СССР 1821933, МПК 5 Н 04, 27/00, 1993. 2. Патент РФ 2024206, МПК 5 Н 04 3/10, 1994. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
