Установка для переработки органических отходов в биогумус

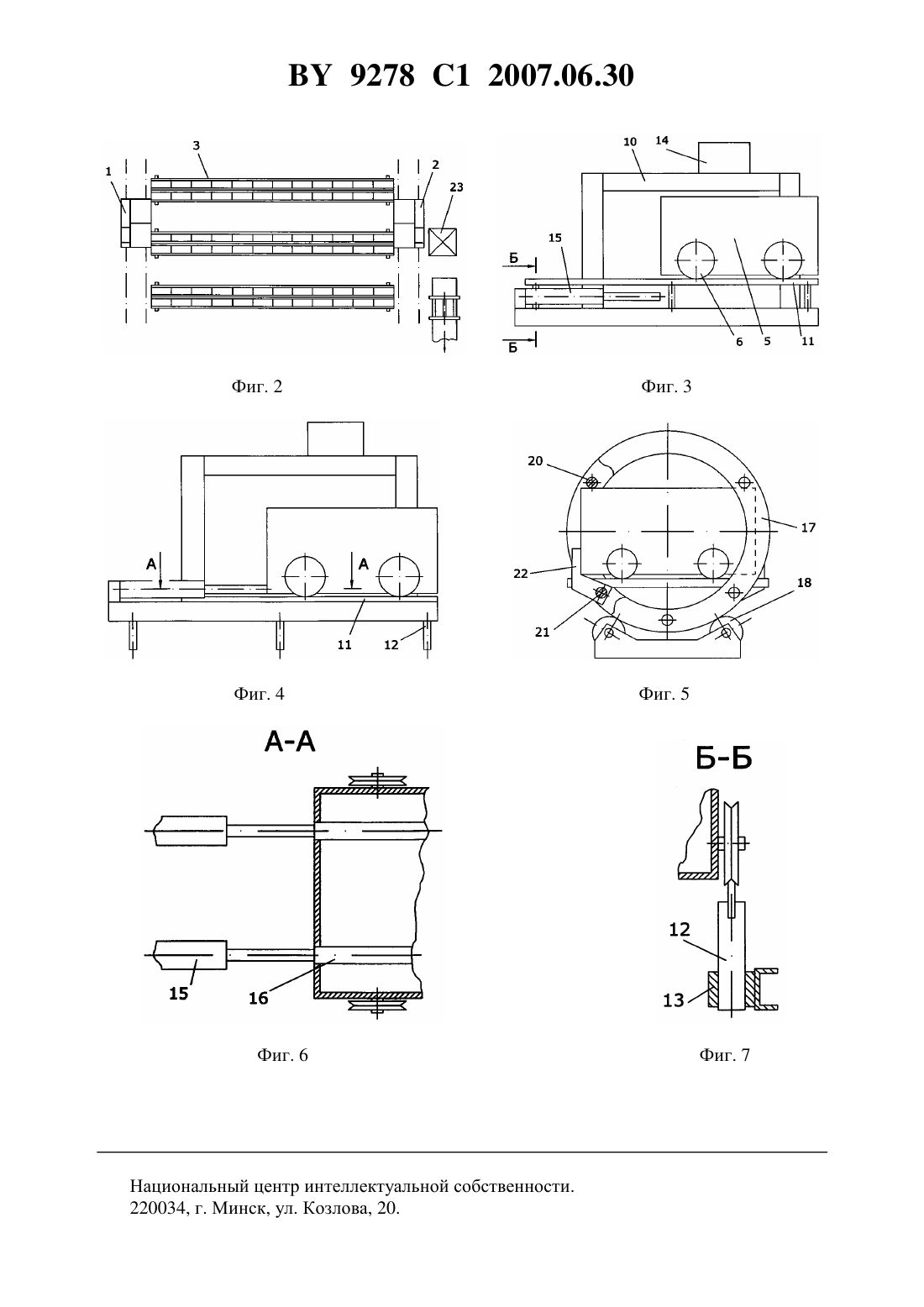

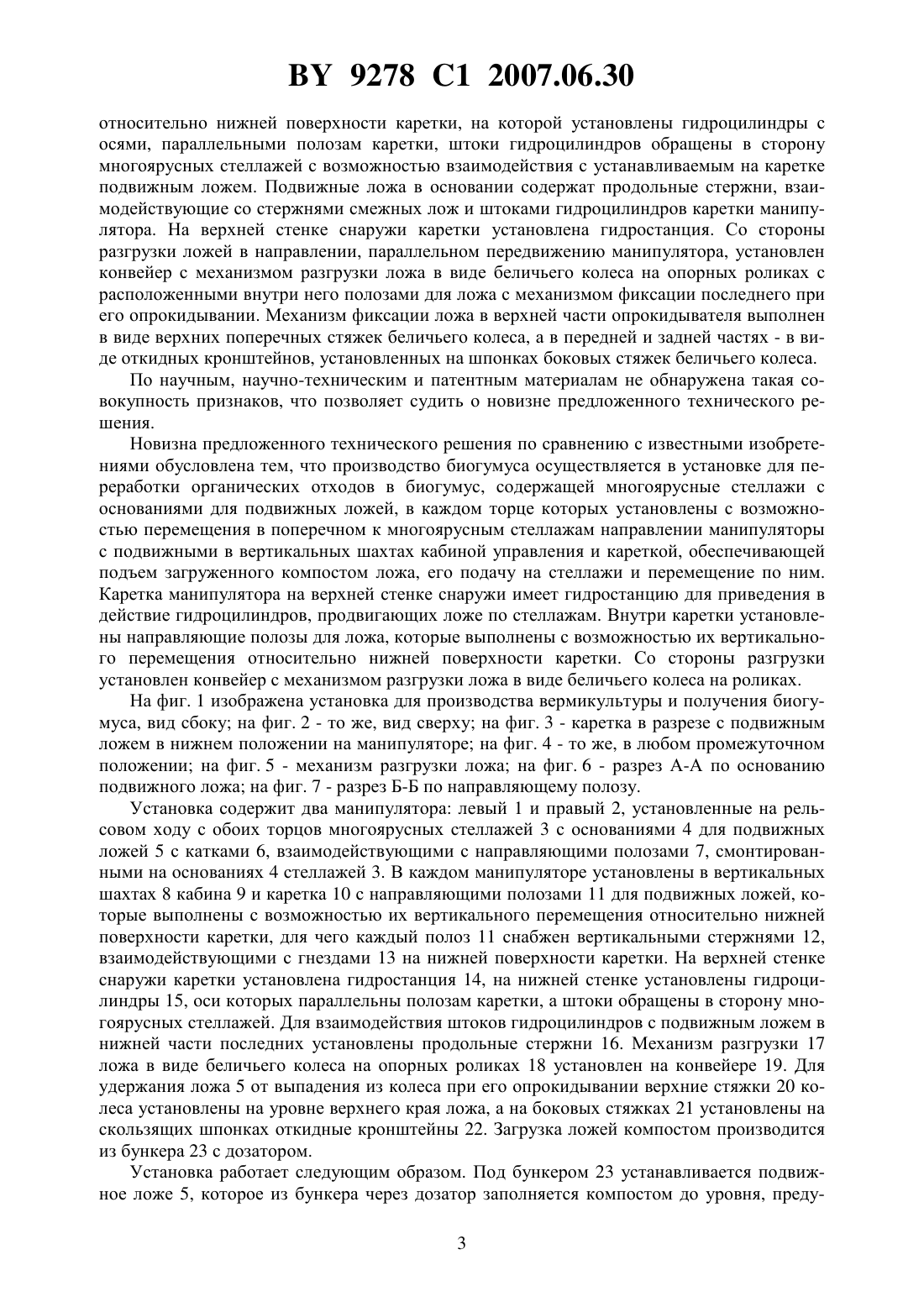

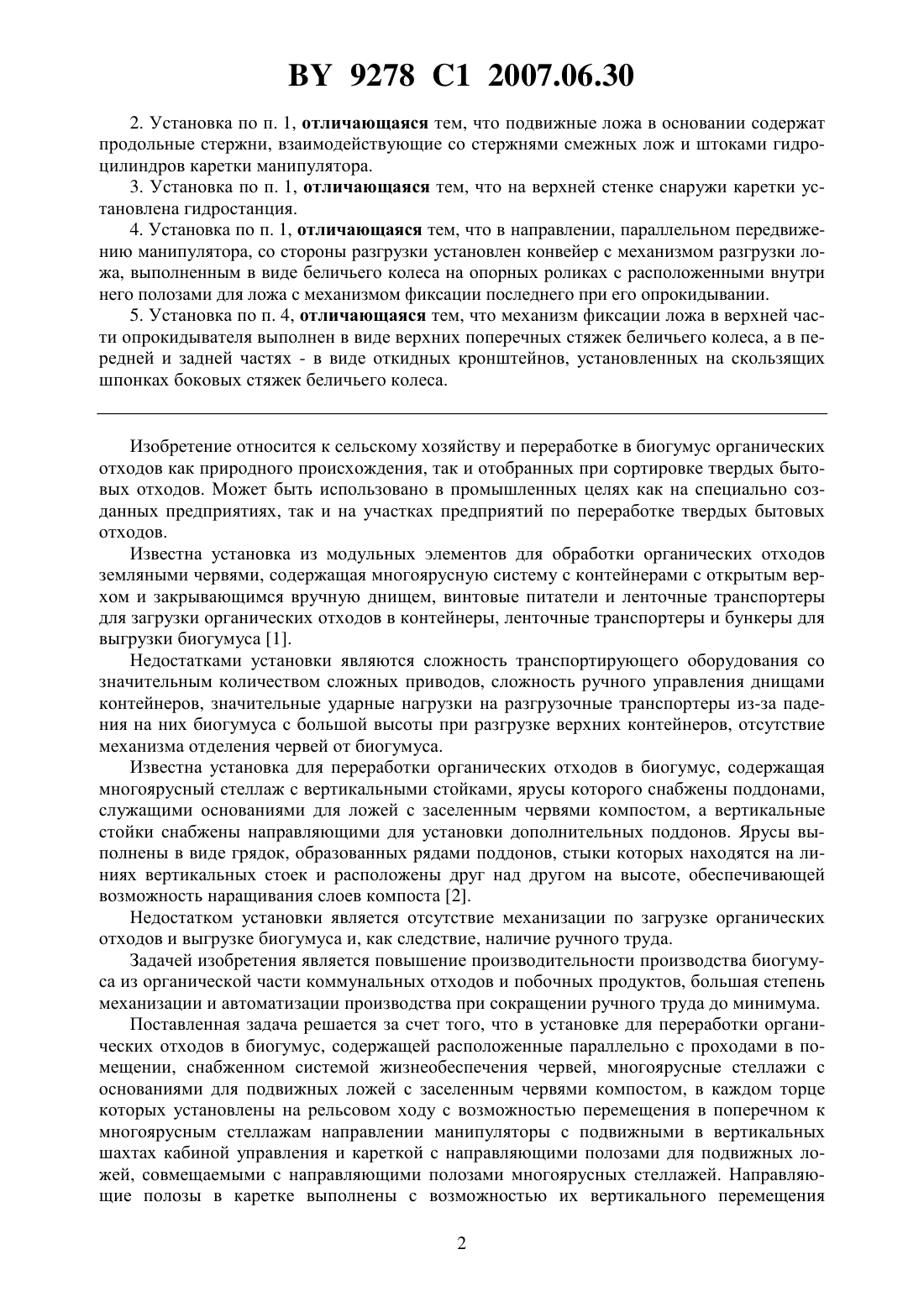

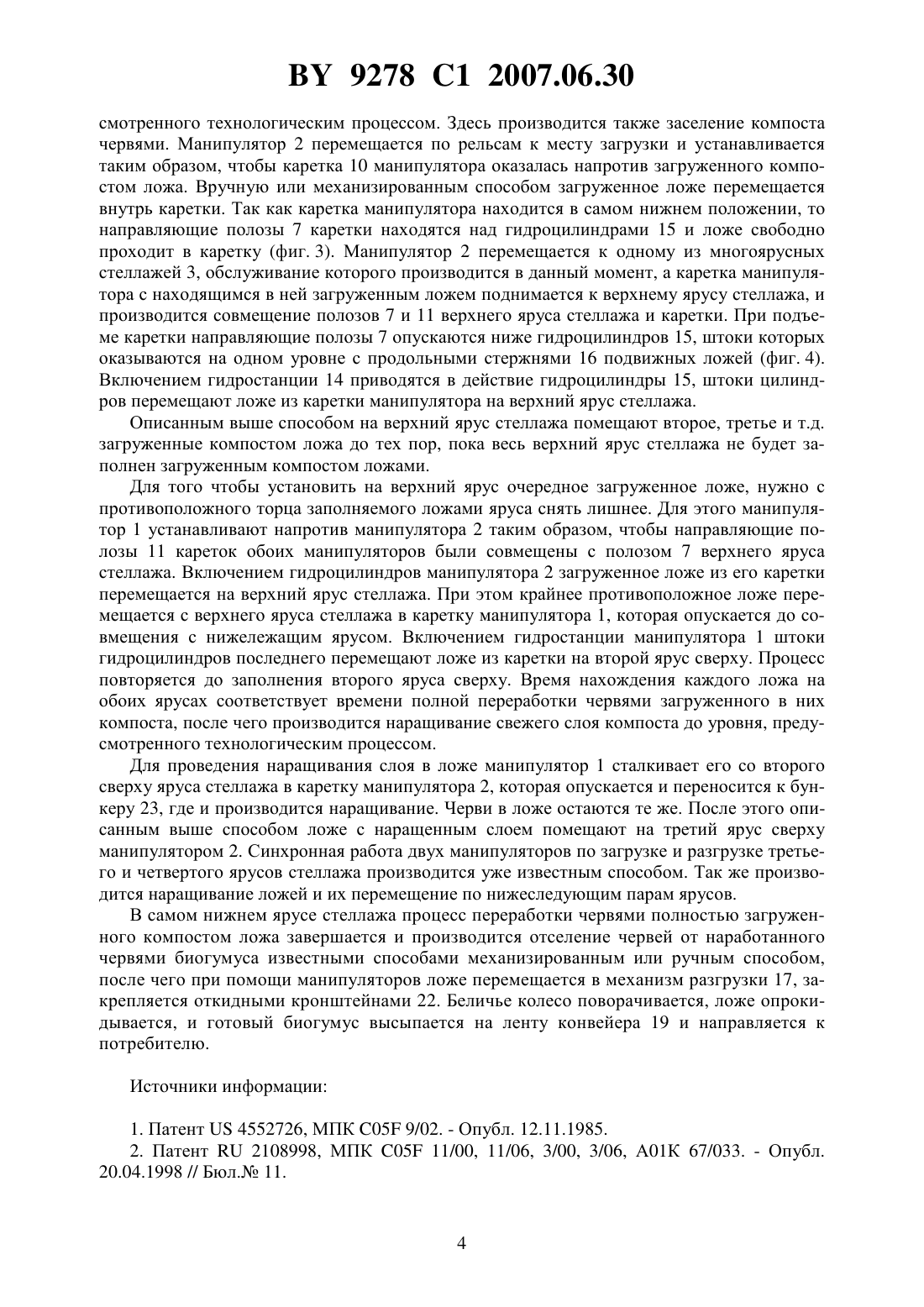

(51)05 9/02, 11/06 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ПЕРЕРАБОТКИ ОРГАНИЧЕСКИХ ОТХОДОВ В БИОГУМУС(71) Заявители Ключенович Сергей Александрович Спесивцев Владимир Тимофеевич Туболец Анатолий Александрович(72) Авторы Ключенович Сергей Александрович Спесивцев Владимир Тимофеевич Туболец Анатолий Александрович(73) Патентообладатели Ключенович Сергей Александрович Спесивцев Владимир Тимофеевич Туболец Анатолий Александрович(57) 1. Установка для переработки органических отходов в биогумус, содержащая расположенные параллельно с проходами в помещении, снабженном системой жизнеобеспечения червей, многоярусные стеллажи с основаниями для подвижных ложей с заселенным червями компостом, устройства для загрузки, разгрузки и перемещения ложей, отличающаяся тем, что в каждом торце многоярусных стеллажей установлены на рельсовом ходу с возможностью перемещения в поперечном к многоярусным стеллажам направлении манипуляторы с подвижными в вертикальных шахтах кабиной управления и кареткой с направляющими полозами для подвижных ложей, совмещаемыми с направляющими полозами многоярусных стеллажей, причем направляющие полозы в каретке выполнены с возможностью их вертикального перемещения относительно нижней поверхности каретки, на которой установлены гидроцилиндры с осями, параллельными полозам каретки, штоки гидроцилиндров обращены в сторону многоярусных стеллажей с возможностью взаимодействия с устанавливаемым на каретке подвижным ложем. 9278 1 2007.06.30 2. Установка по п. 1, отличающаяся тем, что подвижные ложа в основании содержат продольные стержни, взаимодействующие со стержнями смежных лож и штоками гидроцилиндров каретки манипулятора. 3. Установка по п. 1, отличающаяся тем, что на верхней стенке снаружи каретки установлена гидростанция. 4. Установка по п. 1, отличающаяся тем, что в направлении, параллельном передвижению манипулятора, со стороны разгрузки установлен конвейер с механизмом разгрузки ложа, выполненным в виде беличьего колеса на опорных роликах с расположенными внутри него полозами для ложа с механизмом фиксации последнего при его опрокидывании. 5. Установка по п. 4, отличающаяся тем, что механизм фиксации ложа в верхней части опрокидывателя выполнен в виде верхних поперечных стяжек беличьего колеса, а в передней и задней частях - в виде откидных кронштейнов, установленных на скользящих шпонках боковых стяжек беличьего колеса. Изобретение относится к сельскому хозяйству и переработке в биогумус органических отходов как природного происхождения, так и отобранных при сортировке твердых бытовых отходов. Может быть использовано в промышленных целях как на специально созданных предприятиях, так и на участках предприятий по переработке твердых бытовых отходов. Известна установка из модульных элементов для обработки органических отходов земляными червями, содержащая многоярусную систему с контейнерами с открытым верхом и закрывающимся вручную днищем, винтовые питатели и ленточные транспортеры для загрузки органических отходов в контейнеры, ленточные транспортеры и бункеры для выгрузки биогумуса 1. Недостатками установки являются сложность транспортирующего оборудования со значительным количеством сложных приводов, сложность ручного управления днищами контейнеров, значительные ударные нагрузки на разгрузочные транспортеры из-за падения на них биогумуса с большой высоты при разгрузке верхних контейнеров, отсутствие механизма отделения червей от биогумуса. Известна установка для переработки органических отходов в биогумус, содержащая многоярусный стеллаж с вертикальными стойками, ярусы которого снабжены поддонами,служащими основаниями для ложей с заселенным червями компостом, а вертикальные стойки снабжены направляющими для установки дополнительных поддонов. Ярусы выполнены в виде грядок, образованных рядами поддонов, стыки которых находятся на линиях вертикальных стоек и расположены друг над другом на высоте, обеспечивающей возможность наращивания слоев компоста 2. Недостатком установки является отсутствие механизации по загрузке органических отходов и выгрузке биогумуса и, как следствие, наличие ручного труда. Задачей изобретения является повышение производительности производства биогумуса из органической части коммунальных отходов и побочных продуктов, большая степень механизации и автоматизации производства при сокращении ручного труда до минимума. Поставленная задача решается за счет того, что в установке для переработки органических отходов в биогумус, содержащей расположенные параллельно с проходами в помещении, снабженном системой жизнеобеспечения червей, многоярусные стеллажи с основаниями для подвижных ложей с заселенным червями компостом, в каждом торце которых установлены на рельсовом ходу с возможностью перемещения в поперечном к многоярусным стеллажам направлении манипуляторы с подвижными в вертикальных шахтах кабиной управления и кареткой с направляющими полозами для подвижных ложей, совмещаемыми с направляющими полозами многоярусных стеллажей. Направляющие полозы в каретке выполнены с возможностью их вертикального перемещения 2 9278 1 2007.06.30 относительно нижней поверхности каретки, на которой установлены гидроцилиндры с осями, параллельными полозам каретки, штоки гидроцилиндров обращены в сторону многоярусных стеллажей с возможностью взаимодействия с устанавливаемым на каретке подвижным ложем. Подвижные ложа в основании содержат продольные стержни, взаимодействующие со стержнями смежных лож и штоками гидроцилиндров каретки манипулятора. На верхней стенке снаружи каретки установлена гидростанция. Со стороны разгрузки ложей в направлении, параллельном передвижению манипулятора, установлен конвейер с механизмом разгрузки ложа в виде беличьего колеса на опорных роликах с расположенными внутри него полозами для ложа с механизмом фиксации последнего при его опрокидывании. Механизм фиксации ложа в верхней части опрокидывателя выполнен в виде верхних поперечных стяжек беличьего колеса, а в передней и задней частях - в виде откидных кронштейнов, установленных на шпонках боковых стяжек беличьего колеса. По научным, научно-техническим и патентным материалам не обнаружена такая совокупность признаков, что позволяет судить о новизне предложенного технического решения. Новизна предложенного технического решения по сравнению с известными изобретениями обусловлена тем, что производство биогумуса осуществляется в установке для переработки органических отходов в биогумус, содержащей многоярусные стеллажи с основаниями для подвижных ложей, в каждом торце которых установлены с возможностью перемещения в поперечном к многоярусным стеллажам направлении манипуляторы с подвижными в вертикальных шахтах кабиной управления и кареткой, обеспечивающей подъем загруженного компостом ложа, его подачу на стеллажи и перемещение по ним. Каретка манипулятора на верхней стенке снаружи имеет гидростанцию для приведения в действие гидроцилиндров, продвигающих ложе по стеллажам. Внутри каретки установлены направляющие полозы для ложа, которые выполнены с возможностью их вертикального перемещения относительно нижней поверхности каретки. Со стороны разгрузки установлен конвейер с механизмом разгрузки ложа в виде беличьего колеса на роликах. На фиг. 1 изображена установка для производства вермикультуры и получения биогумуса, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - каретка в разрезе с подвижным ложем в нижнем положении на манипуляторе на фиг. 4 - то же, в любом промежуточном положении на фиг. 5 - механизм разгрузки ложа на фиг. 6 - разрез А-А по основанию подвижного ложа на фиг. 7 - разрез Б-Б по направляющему полозу. Установка содержит два манипулятора левый 1 и правый 2, установленные на рельсовом ходу с обоих торцов многоярусных стеллажей 3 с основаниями 4 для подвижных ложей 5 с катками 6, взаимодействующими с направляющими полозами 7, смонтированными на основаниях 4 стеллажей 3. В каждом манипуляторе установлены в вертикальных шахтах 8 кабина 9 и каретка 10 с направляющими полозами 11 для подвижных ложей, которые выполнены с возможностью их вертикального перемещения относительно нижней поверхности каретки, для чего каждый полоз 11 снабжен вертикальными стержнями 12,взаимодействующими с гнездами 13 на нижней поверхности каретки. На верхней стенке снаружи каретки установлена гидростанция 14, на нижней стенке установлены гидроцилиндры 15, оси которых параллельны полозам каретки, а штоки обращены в сторону многоярусных стеллажей. Для взаимодействия штоков гидроцилиндров с подвижным ложем в нижней части последних установлены продольные стержни 16. Механизм разгрузки 17 ложа в виде беличьего колеса на опорных роликах 18 установлен на конвейере 19. Для удержания ложа 5 от выпадения из колеса при его опрокидывании верхние стяжки 20 колеса установлены на уровне верхнего края ложа, а на боковых стяжках 21 установлены на скользящих шпонках откидные кронштейны 22. Загрузка ложей компостом производится из бункера 23 с дозатором. Установка работает следующим образом. Под бункером 23 устанавливается подвижное ложе 5, которое из бункера через дозатор заполняется компостом до уровня, преду 3 9278 1 2007.06.30 смотренного технологическим процессом. Здесь производится также заселение компоста червями. Манипулятор 2 перемещается по рельсам к месту загрузки и устанавливается таким образом, чтобы каретка 10 манипулятора оказалась напротив загруженного компостом ложа. Вручную или механизированным способом загруженное ложе перемещается внутрь каретки. Так как каретка манипулятора находится в самом нижнем положении, то направляющие полозы 7 каретки находятся над гидроцилиндрами 15 и ложе свободно проходит в каретку (фиг. 3). Манипулятор 2 перемещается к одному из многоярусных стеллажей 3, обслуживание которого производится в данный момент, а каретка манипулятора с находящимся в ней загруженным ложем поднимается к верхнему ярусу стеллажа, и производится совмещение полозов 7 и 11 верхнего яруса стеллажа и каретки. При подъеме каретки направляющие полозы 7 опускаются ниже гидроцилиндров 15, штоки которых оказываются на одном уровне с продольными стержнями 16 подвижных ложей (фиг. 4). Включением гидростанции 14 приводятся в действие гидроцилиндры 15, штоки цилиндров перемещают ложе из каретки манипулятора на верхний ярус стеллажа. Описанным выше способом на верхний ярус стеллажа помещают второе, третье и т.д. загруженные компостом ложа до тех пор, пока весь верхний ярус стеллажа не будет заполнен загруженным компостом ложами. Для того чтобы установить на верхний ярус очередное загруженное ложе, нужно с противоположного торца заполняемого ложами яруса снять лишнее. Для этого манипулятор 1 устанавливают напротив манипулятора 2 таким образом, чтобы направляющие полозы 11 кареток обоих манипуляторов были совмещены с полозом 7 верхнего яруса стеллажа. Включением гидроцилиндров манипулятора 2 загруженное ложе из его каретки перемещается на верхний ярус стеллажа. При этом крайнее противоположное ложе перемещается с верхнего яруса стеллажа в каретку манипулятора 1, которая опускается до совмещения с нижележащим ярусом. Включением гидростанции манипулятора 1 штоки гидроцилиндров последнего перемещают ложе из каретки на второй ярус сверху. Процесс повторяется до заполнения второго яруса сверху. Время нахождения каждого ложа на обоих ярусах соответствует времени полной переработки червями загруженного в них компоста, после чего производится наращивание свежего слоя компоста до уровня, предусмотренного технологическим процессом. Для проведения наращивания слоя в ложе манипулятор 1 сталкивает его со второго сверху яруса стеллажа в каретку манипулятора 2, которая опускается и переносится к бункеру 23, где и производится наращивание. Черви в ложе остаются те же. После этого описанным выше способом ложе с наращенным слоем помещают на третий ярус сверху манипулятором 2. Синхронная работа двух манипуляторов по загрузке и разгрузке третьего и четвертого ярусов стеллажа производится уже известным способом. Так же производится наращивание ложей и их перемещение по нижеследующим парам ярусов. В самом нижнем ярусе стеллажа процесс переработки червями полностью загруженного компостом ложа завершается и производится отселение червей от наработанного червями биогумуса известными способами механизированным или ручным способом,после чего при помощи манипуляторов ложе перемещается в механизм разгрузки 17, закрепляется откидными кронштейнами 22. Беличье колесо поворачивается, ложе опрокидывается, и готовый биогумус высыпается на ленту конвейера 19 и направляется к потребителю. Источники информации 1. Патент 4552726, МПК 05 9/02. - Опубл. 12.11.1985. 2. Патент 2108998, МПК 05 11/00, 11/06, 3/00, 3/06, А 01 К 67/033. - Опубл. 20.04.1998 // Бюл. 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
