Способ SURSUM CORDA защиты вод водоемов от различных вредностей

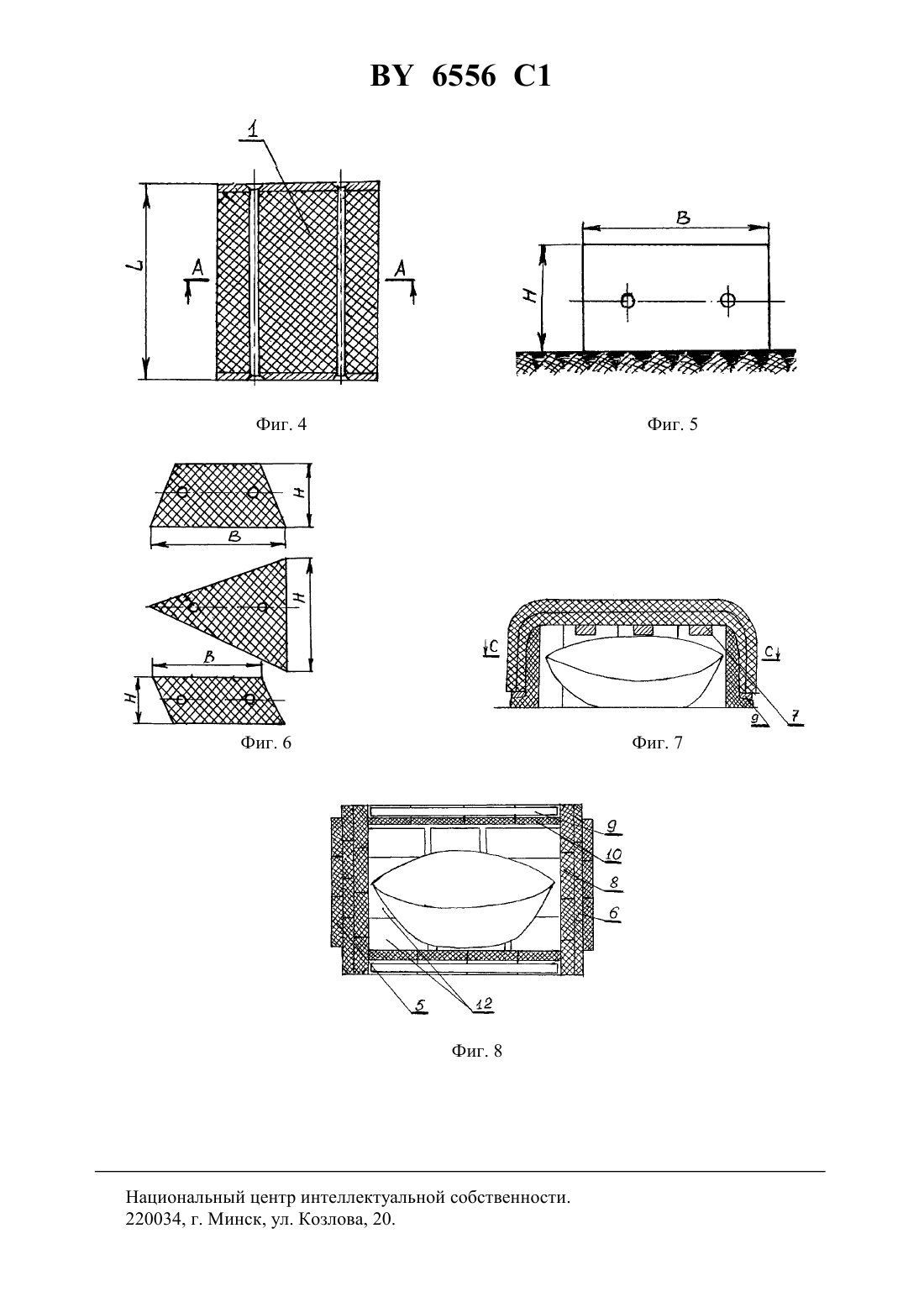

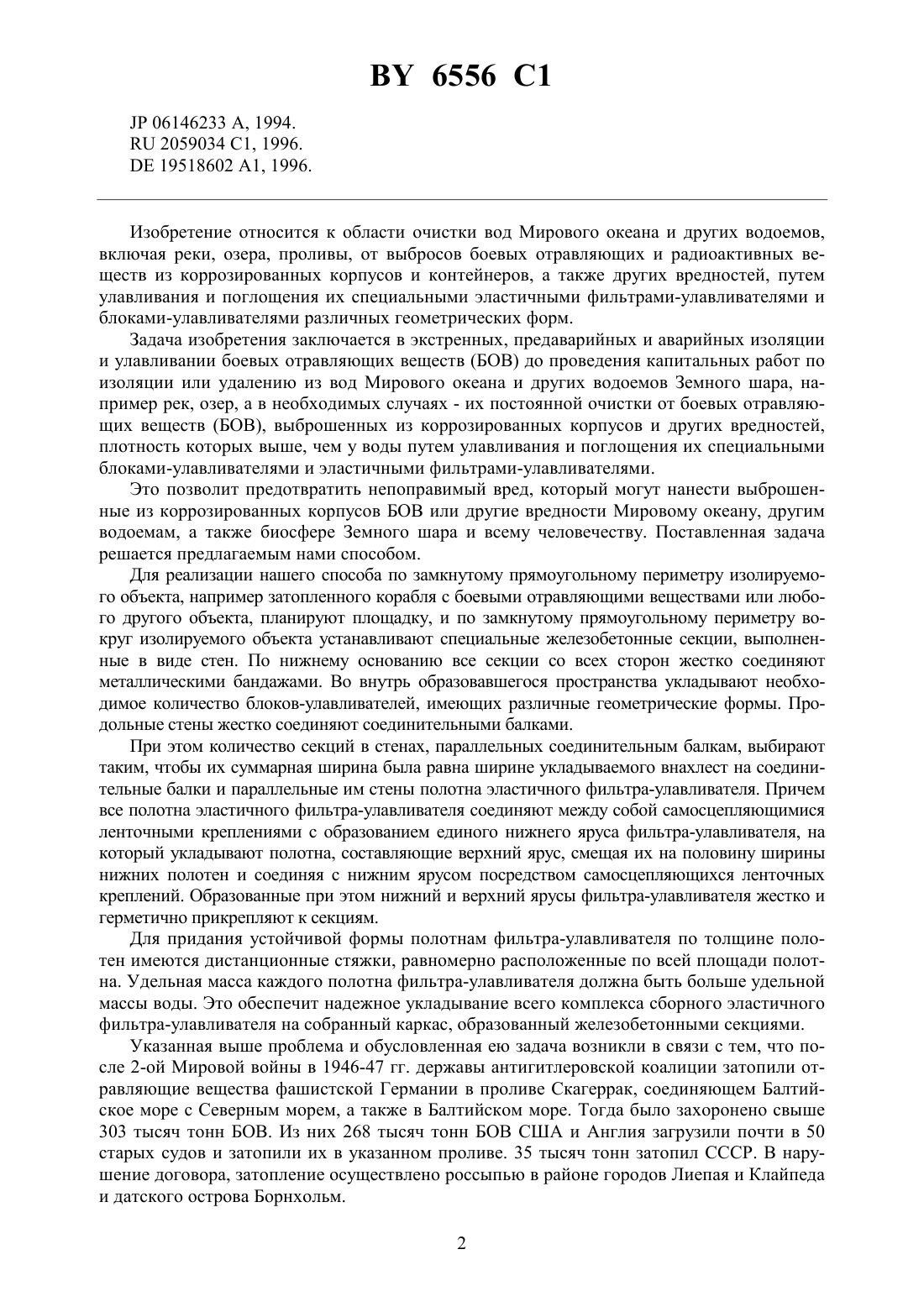

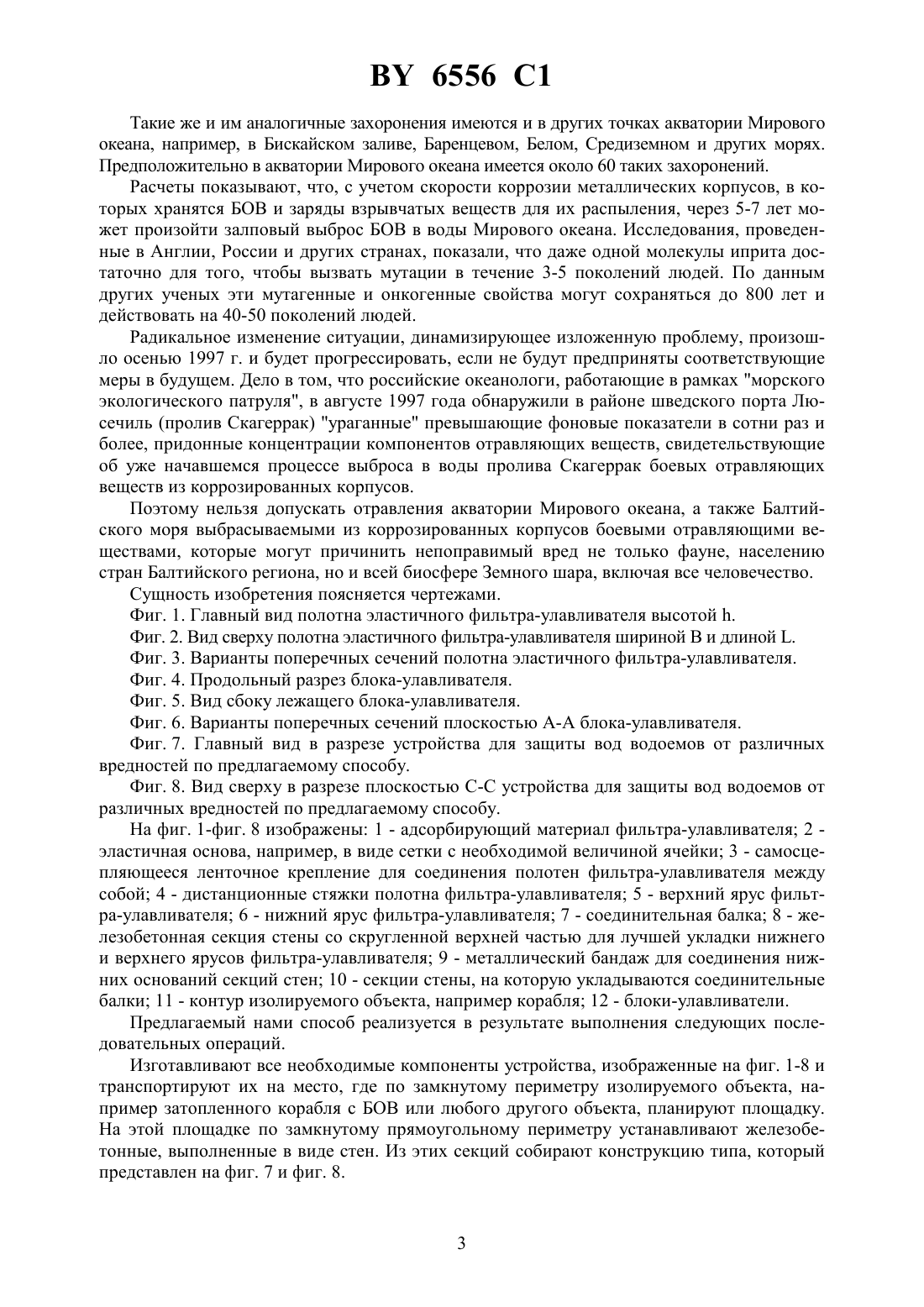

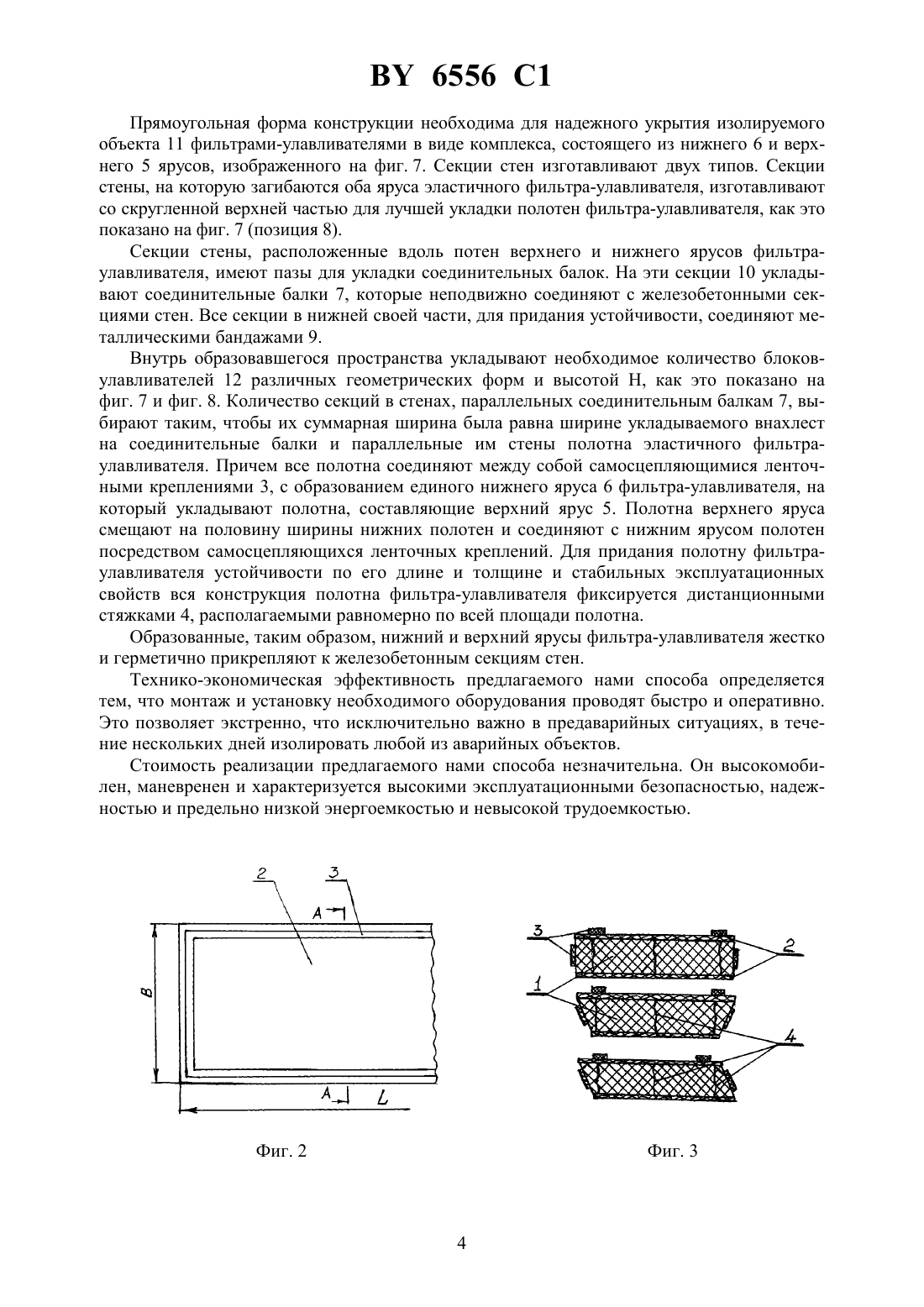

02 3/06, 21 9/24 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБЗАЩИТЫ ВОД ВОДОЕМОВ ОТ РАЗЛИЧНЫХ ВРЕДНОСТЕЙ(71) Заявители Тявловский Михаил Доминикович Тявловская Люция Болеславовна(72) Авторы Тявловский Михаил Доминикович Тявловская Люция Болеславовна(73) Патентообладатели Тявловский Михаил Доминикович Тявловская Люция Болеславовна(57) Способзащиты вод водоемов от различных вредностей, включающий установку заграждения на дне водоема вокруг изолируемого объекта, отличающийся тем,что по замкнутому прямоугольному периметру вокруг изолируемого объекта устанавливают железобетонные секции, выполненные в виде стен, по нижнему основанию все секции со всех сторон жестко соединяют металлическими бандажами, вовнутрь образовавшегося пространства укладывают необходимое количество блоков-улавливателей различных геометрических форм, продольные стены жестко соединяют соединительными балками, причем количество секций в стенах, параллельных соединительным балкам, выбирают таким, чтобы их суммарная ширина была равна ширине укладываемого внахлест на соединительные балки и параллельные им стены полотна эластичного фильтра-улавливателя, причем все полотна соединяют между собой самосцепляющимися ленточными креплениями, с образованием единого нижнего яруса фильтра-улавливателя, на который укладывают полотна, составляющие верхний ярус, смещая их на половину ширины нижних полотен и соединяя с нижним ярусом посредством самосцепляющихся ленточных креплений, а образованные нижний и верхний ярусы фильтра-улавливателя жестко и герметично прикрепляют к секциям. 6556 106146233 , 1994.2059034 1, 1996.19518602 А 1, 1996. Изобретение относится к области очистки вод Мирового океана и других водоемов,включая реки, озера, проливы, от выбросов боевых отравляющих и радиоактивных веществ из коррозированных корпусов и контейнеров, а также других вредностей, путем улавливания и поглощения их специальными эластичными фильтрами-улавливателями и блоками-улавливателями различных геометрических форм. Задача изобретения заключается в экстренных, предаварийных и аварийных изоляции и улавливании боевых отравляющих веществ (БОВ) до проведения капитальных работ по изоляции или удалению из вод Мирового океана и других водоемов Земного шара, например рек, озер, а в необходимых случаях - их постоянной очистки от боевых отравляющих веществ (БОВ), выброшенных из коррозированных корпусов и других вредностей,плотность которых выше, чем у воды путем улавливания и поглощения их специальными блоками-улавливателями и эластичными фильтрами-улавливателями. Это позволит предотвратить непоправимый вред, который могут нанести выброшенные из коррозированных корпусов БОВ или другие вредности Мировому океану, другим водоемам, а также биосфере Земного шара и всему человечеству. Поставленная задача решается предлагаемым нами способом. Для реализации нашего способа по замкнутому прямоугольному периметру изолируемого объекта, например затопленного корабля с боевыми отравляющими веществами или любого другого объекта, планируют площадку, и по замкнутому прямоугольному периметру вокруг изолируемого объекта устанавливают специальные железобетонные секции, выполненные в виде стен. По нижнему основанию все секции со всех сторон жестко соединяют металлическими бандажами. Во внутрь образовавшегося пространства укладывают необходимое количество блоков-улавливателей, имеющих различные геометрические формы. Продольные стены жестко соединяют соединительными балками. При этом количество секций в стенах, параллельных соединительным балкам, выбирают таким, чтобы их суммарная ширина была равна ширине укладываемого внахлест на соединительные балки и параллельные им стены полотна эластичного фильтра-улавливателя. Причем все полотна эластичного фильтра-улавливателя соединяют между собой самосцепляющимися ленточными креплениями с образованием единого нижнего яруса фильтра-улавливателя, на который укладывают полотна, составляющие верхний ярус, смещая их на половину ширины нижних полотен и соединяя с нижним ярусом посредством самосцепляющихся ленточных креплений. Образованные при этом нижний и верхний ярусы фильтра-улавливателя жестко и герметично прикрепляют к секциям. Для придания устойчивой формы полотнам фильтра-улавливателя по толщине полотен имеются дистанционные стяжки, равномерно расположенные по всей площади полотна. Удельная масса каждого полотна фильтра-улавливателя должна быть больше удельной массы воды. Это обеспечит надежное укладывание всего комплекса сборного эластичного фильтра-улавливателя на собранный каркас, образованный железобетонными секциями. Указанная выше проблема и обусловленная ею задача возникли в связи с тем, что после 2-ой Мировой войны в 1946-47 гг. державы антигитлеровской коалиции затопили отравляющие вещества фашистской Германии в проливе Скагеррак, соединяющем Балтийское море с Северным морем, а также в Балтийском море. Тогда было захоронено свыше 303 тысяч тонн БОВ. Из них 268 тысяч тонн БОВ США и Англия загрузили почти в 50 старых судов и затопили их в указанном проливе. 35 тысяч тонн затопил СССР. В нарушение договора, затопление осуществлено россыпью в районе городов Лиепая и Клайпеда и датского острова Борнхольм. 2 6556 1 Такие же и им аналогичные захоронения имеются и в других точках акватории Мирового океана, например, в Бискайском заливе, Баренцевом, Белом, Средиземном и других морях. Предположительно в акватории Мирового океана имеется около 60 таких захоронений. Расчеты показывают, что, с учетом скорости коррозии металлических корпусов, в которых хранятся БОВ и заряды взрывчатых веществ для их распыления, через 5-7 лет может произойти залповый выброс БОВ в воды Мирового океана. Исследования, проведенные в Англии, России и других странах, показали, что даже одной молекулы иприта достаточно для того, чтобы вызвать мутации в течение 3-5 поколений людей. По данным других ученых эти мутагенные и онкогенные свойства могут сохраняться до 800 лет и действовать на 40-50 поколений людей. Радикальное изменение ситуации, динамизирующее изложенную проблему, произошло осенью 1997 г. и будет прогрессировать, если не будут предприняты соответствующие меры в будущем. Дело в том, что российские океанологи, работающие в рамках морского экологического патруля, в августе 1997 года обнаружили в районе шведского порта Люсечиль (пролив Скагеррак) ураганные превышающие фоновые показатели в сотни раз и более, придонные концентрации компонентов отравляющих веществ, свидетельствующие об уже начавшемся процессе выброса в воды пролива Скагеррак боевых отравляющих веществ из коррозированных корпусов. Поэтому нельзя допускать отравления акватории Мирового океана, а также Балтийского моря выбрасываемыми из коррозированных корпусов боевыми отравляющими веществами, которые могут причинить непоправимый вред не только фауне, населению стран Балтийского региона, но и всей биосфере Земного шара, включая все человечество. Сущность изобретения поясняется чертежами. Фиг. 1. Главный вид полотна эластичного фильтра-улавливателя высотой . Фиг. 2. Вид сверху полотна эластичного фильтра-улавливателя шириной В и длиной . Фиг. 3. Варианты поперечных сечений полотна эластичного фильтра-улавливателя. Фиг. 4. Продольный разрез блока-улавливателя. Фиг. 5. Вид сбоку лежащего блока-улавливателя. Фиг. 6. Варианты поперечных сечений плоскостью А-А блока-улавливателя. Фиг. 7. Главный вид в разрезе устройства для защиты вод водоемов от различных вредностей по предлагаемому способу. Фиг. 8. Вид сверху в разрезе плоскостью С-С устройства для защиты вод водоемов от различных вредностей по предлагаемому способу. На фиг. 1-фиг. 8 изображены 1 - адсорбирующий материал фильтра-улавливателя 2 эластичная основа, например, в виде сетки с необходимой величиной ячейки 3 - самосцепляющееся ленточное крепление для соединения полотен фильтра-улавливателя между собой 4 - дистанционные стяжки полотна фильтра-улавливателя 5 - верхний ярус фильтра-улавливателя 6 - нижний ярус фильтра-улавливателя 7 - соединительная балка 8 - железобетонная секция стены со скругленной верхней частью для лучшей укладки нижнего и верхнего ярусов фильтра-улавливателя 9 - металлический бандаж для соединения нижних оснований секций стен 10 - секции стены, на которую укладываются соединительные балки 11 - контур изолируемого объекта, например корабля 12 - блоки-улавливатели. Предлагаемый нами способ реализуется в результате выполнения следующих последовательных операций. Изготавливают все необходимые компоненты устройства, изображенные на фиг. 1-8 и транспортируют их на место, где по замкнутому периметру изолируемого объекта, например затопленного корабля с БОВ или любого другого объекта, планируют площадку. На этой площадке по замкнутому прямоугольному периметру устанавливают железобетонные, выполненные в виде стен. Из этих секций собирают конструкцию типа, который представлен на фиг. 7 и фиг. 8. 6556 1 Прямоугольная форма конструкции необходима для надежного укрытия изолируемого объекта 11 фильтрами-улавливателями в виде комплекса, состоящего из нижнего 6 и верхнего 5 ярусов, изображенного на фиг. 7. Секции стен изготавливают двух типов. Секции стены, на которую загибаются оба яруса эластичного фильтра-улавливателя, изготавливают со скругленной верхней частью для лучшей укладки полотен фильтра-улавливателя, как это показано на фиг. 7 (позиция 8). Секции стены, расположенные вдоль потен верхнего и нижнего ярусов фильтраулавливателя, имеют пазы для укладки соединительных балок. На эти секции 10 укладывают соединительные балки 7, которые неподвижно соединяют с железобетонными секциями стен. Все секции в нижней своей части, для придания устойчивости, соединяют металлическими бандажами 9. Внутрь образовавшегося пространства укладывают необходимое количество блоковулавливателей 12 различных геометрических форм и высотой Н, как это показано на фиг. 7 и фиг. 8. Количество секций в стенах, параллельных соединительным балкам 7, выбирают таким, чтобы их суммарная ширина была равна ширине укладываемого внахлест на соединительные балки и параллельные им стены полотна эластичного фильтраулавливателя. Причем все полотна соединяют между собой самосцепляющимися ленточными креплениями 3, с образованием единого нижнего яруса 6 фильтра-улавливателя, на который укладывают полотна, составляющие верхний ярус 5. Полотна верхнего яруса смещают на половину ширины нижних полотен и соединяют с нижним ярусом полотен посредством самосцепляющихся ленточных креплений. Для придания полотну фильтраулавливателя устойчивости по его длине и толщине и стабильных эксплуатационных свойств вся конструкция полотна фильтра-улавливателя фиксируется дистанционными стяжками 4, располагаемыми равномерно по всей площади полотна. Образованные, таким образом, нижний и верхний ярусы фильтра-улавливателя жестко и герметично прикрепляют к железобетонным секциям стен. Технико-экономическая эффективность предлагаемого нами способа определяется тем, что монтаж и установку необходимого оборудования проводят быстро и оперативно. Это позволяет экстренно, что исключительно важно в предаварийных ситуациях, в течение нескольких дней изолировать любой из аварийных объектов. Стоимость реализации предлагаемого нами способа незначительна. Он высокомобилен, маневренен и характеризуется высокими эксплуатационными безопасностью, надежностью и предельно низкой энергоемкостью и невысокой трудоемкостью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
