Устройство для магнитотерапии индивидуального пользования “Магнитонус – М”

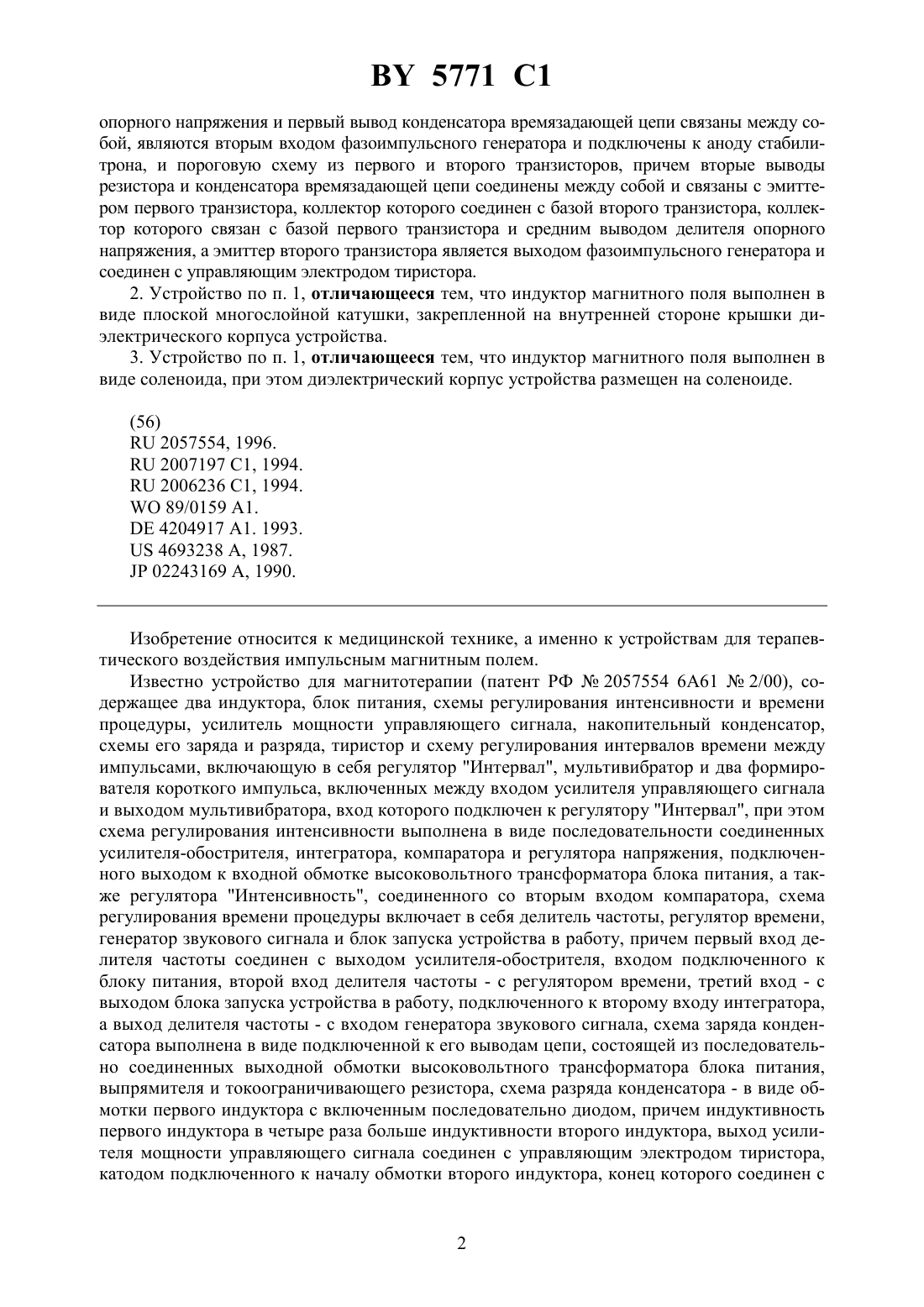

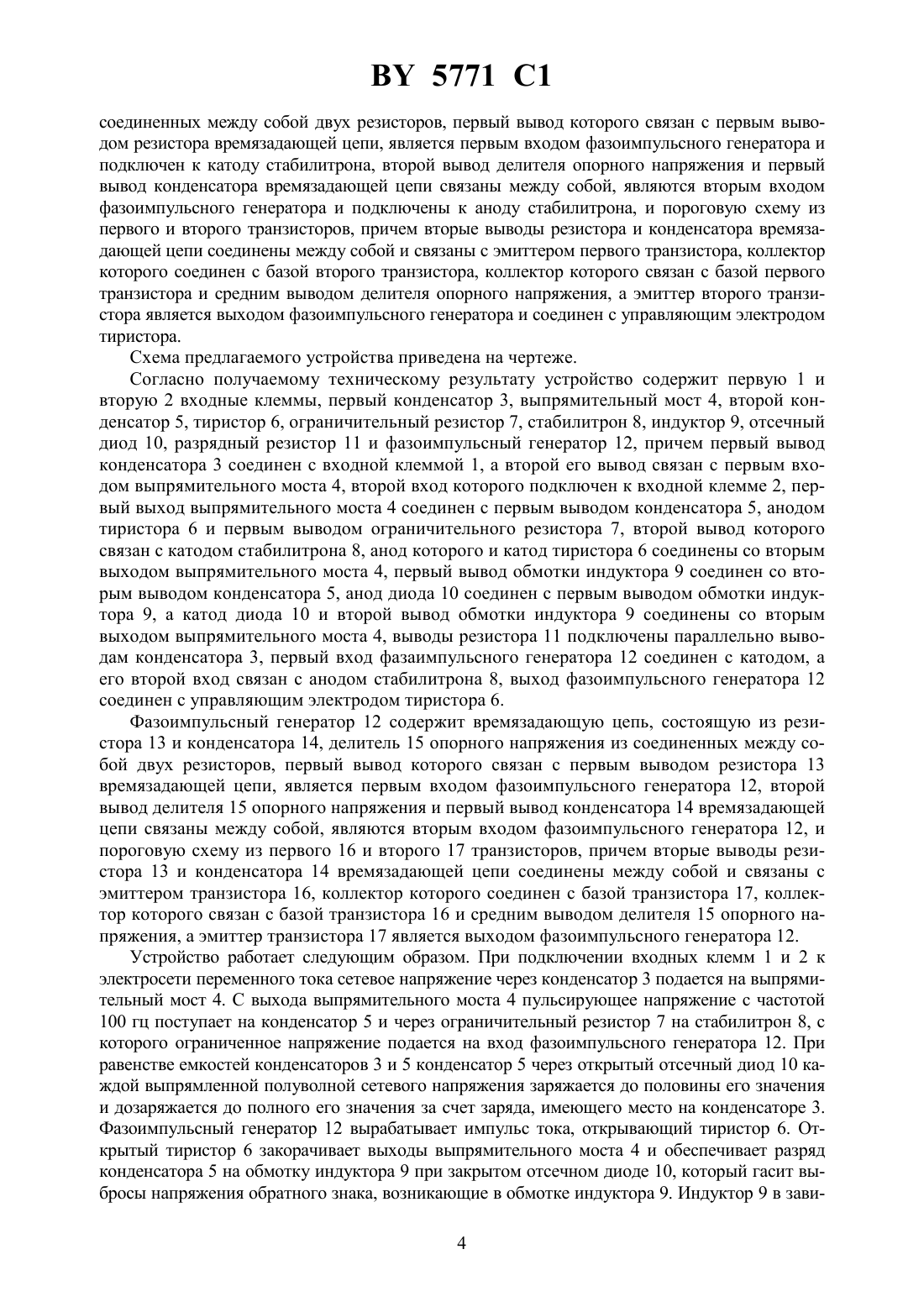

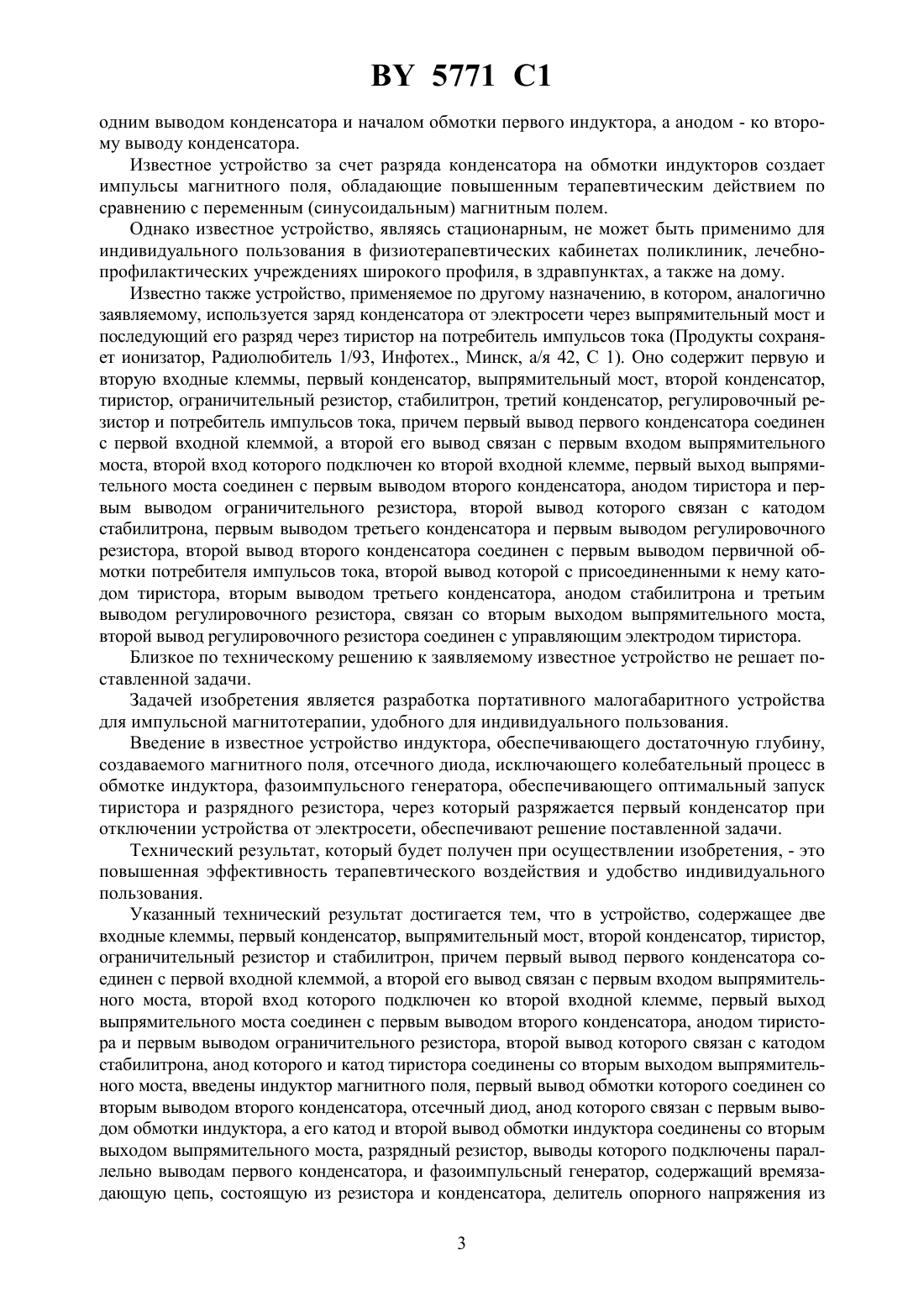

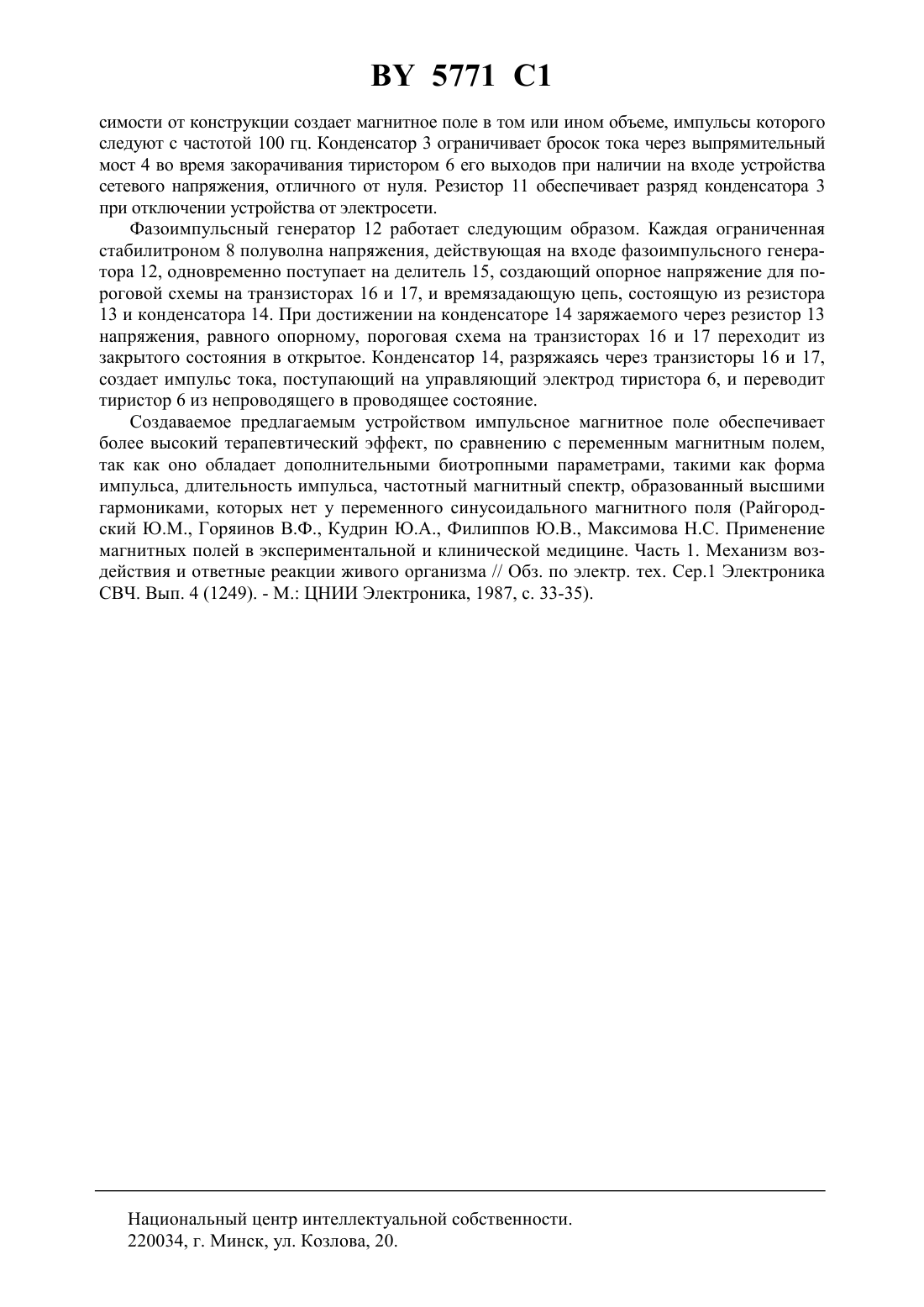

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МАГНИТОТЕРАПИИ ИНДИВИДУАЛЬНОГО ПОЛЬЗОВАНИЯ МАГНИТОНУС - М(71) Заявитель Химин Николай Петрович(72) Автор Химин Николай Петрович(73) Патентообладатель Химин Николай Петрович(57) 1. Устройство для магнитотерапии индивидуального пользования, содержащее две входные клеммы, первый конденсатор, выпрямительный мост, второй конденсатор, тиристор, ограничительный резистор и стабилитрон, причем первый вывод первого конденсатора соединен с первой входной клеммой, а второй его вывод связан с первым входом выпрямительного моста, второй вход которого подключен ко второй входной клемме, первый выход выпрямительного моста соединен с первым выводом второго конденсатора, анодом тиристора и первым выводом ограничительного резистора, второй вывод которого связан с катодом стабилитрона, анод которого и катод тиристора соединены со вторым выходом выпрямительного моста, отличающееся тем, что содержит индуктор магнитного поля, первый вывод обмотки которого соединен со вторым выводом второго конденсатора, отсечной диод, анод которого связан с первым выводом обмотки индуктора, а его катод и второй вывод обмотки индуктора соединены со вторым выходом выпрямительного моста, разрядный резистор, выводы которого подключены параллельно выводам первого конденсатора, и фазоимпульсный генератор, содержащий времязадающую цепь, состоящую из резистора и конденсатора, делитель опорного напряжения из соединенных между собой двух резисторов, первый вывод которого связан с первым выводом резистора времязадающей цепи, является первым входом фазоимпульсного генератора и подключен к катоду стабилитрона, второй вывод делителя 5771 1 опорного напряжения и первый вывод конденсатора времязадающей цепи связаны между собой, являются вторым входом фазоимпульсного генератора и подключены к аноду стабилитрона, и пороговую схему из первого и второго транзисторов, причем вторые выводы резистора и конденсатора времязадающей цепи соединены между собой и связаны с эмиттером первого транзистора, коллектор которого соединен с базой второго транзистора, коллектор которого связан с базой первого транзистора и средним выводом делителя опорного напряжения, а эмиттер второго транзистора является выходом фазоимпульсного генератора и соединен с управляющим электродом тиристора. 2. Устройство по п. 1, отличающееся тем, что индуктор магнитного поля выполнен в виде плоской многослойной катушки, закрепленной на внутренней стороне крышки диэлектрического корпуса устройства. 3. Устройство по п. 1, отличающееся тем, что индуктор магнитного поля выполнен в виде соленоида, при этом диэлектрический корпус устройства размещен на соленоиде.(56)2057554, 1996.2007197 1, 1994.2006236 1, 1994.89/0159 1.4204917 1. 1993.4693238 , 1987.02243169 , 1990. Изобретение относится к медицинской технике, а именно к устройствам для терапевтического воздействия импульсным магнитным полем. Известно устройство для магнитотерапии (патент РФ 2057554 6 А 612/00), содержащее два индуктора, блок питания, схемы регулирования интенсивности и времени процедуры, усилитель мощности управляющего сигнала, накопительный конденсатор,схемы его заряда и разряда, тиристор и схему регулирования интервалов времени между импульсами, включающую в себя регулятор Интервал, мультивибратор и два формирователя короткого импульса, включенных между входом усилителя управляющего сигнала и выходом мультивибратора, вход которого подключен к регулятору Интервал, при этом схема регулирования интенсивности выполнена в виде последовательности соединенных усилителя-обострителя, интегратора, компаратора и регулятора напряжения, подключенного выходом к входной обмотке высоковольтного трансформатора блока питания, а также регулятора Интенсивность, соединенного со вторым входом компаратора, схема регулирования времени процедуры включает в себя делитель частоты, регулятор времени,генератор звукового сигнала и блок запуска устройства в работу, причем первый вход делителя частоты соединен с выходом усилителя-обострителя, входом подключенного к блоку питания, второй вход делителя частоты - с регулятором времени, третий вход - с выходом блока запуска устройства в работу, подключенного к второму входу интегратора,а выход делителя частоты - с входом генератора звукового сигнала, схема заряда конденсатора выполнена в виде подключенной к его выводам цепи, состоящей из последовательно соединенных выходной обмотки высоковольтного трансформатора блока питания,выпрямителя и токоограничивающего резистора, схема разряда конденсатора - в виде обмотки первого индуктора с включенным последовательно диодом, причем индуктивность первого индуктора в четыре раза больше индуктивности второго индуктора, выход усилителя мощности управляющего сигнала соединен с управляющим электродом тиристора,катодом подключенного к началу обмотки второго индуктора, конец которого соединен с 5771 1 одним выводом конденсатора и началом обмотки первого индуктора, а анодом - ко второму выводу конденсатора. Известное устройство за счет разряда конденсатора на обмотки индукторов создает импульсы магнитного поля, обладающие повышенным терапевтическим действием по сравнению с переменным (синусоидальным) магнитным полем. Однако известное устройство, являясь стационарным, не может быть применимо для индивидуального пользования в физиотерапевтических кабинетах поликлиник, лечебнопрофилактических учреждениях широкого профиля, в здравпунктах, а также на дому. Известно также устройство, применяемое по другому назначению, в котором, аналогично заявляемому, используется заряд конденсатора от электросети через выпрямительный мост и последующий его разряд через тиристор на потребитель импульсов тока (Продукты сохраняет ионизатор, Радиолюбитель 1/93, Инфотех., Минск, а/я 42, С 1). Оно содержит первую и вторую входные клеммы, первый конденсатор, выпрямительный мост, второй конденсатор,тиристор, ограничительный резистор, стабилитрон, третий конденсатор, регулировочный резистор и потребитель импульсов тока, причем первый вывод первого конденсатора соединен с первой входной клеммой, а второй его вывод связан с первым входом выпрямительного моста, второй вход которого подключен ко второй входной клемме, первый выход выпрямительного моста соединен с первым выводом второго конденсатора, анодом тиристора и первым выводом ограничительного резистора, второй вывод которого связан с катодом стабилитрона, первым выводом третьего конденсатора и первым выводом регулировочного резистора, второй вывод второго конденсатора соединен с первым выводом первичной обмотки потребителя импульсов тока, второй вывод которой с присоединенными к нему катодом тиристора, вторым выводом третьего конденсатора, анодом стабилитрона и третьим выводом регулировочного резистора, связан со вторым выходом выпрямительного моста,второй вывод регулировочного резистора соединен с управляющим электродом тиристора. Близкое по техническому решению к заявляемому известное устройство не решает поставленной задачи. Задачей изобретения является разработка портативного малогабаритного устройства для импульсной магнитотерапии, удобного для индивидуального пользования. Введение в известное устройство индуктора, обеспечивающего достаточную глубину,создаваемого магнитного поля, отсечного диода, исключающего колебательный процесс в обмотке индуктора, фазоимпульсного генератора, обеспечивающего оптимальный запуск тиристора и разрядного резистора, через который разряжается первый конденсатор при отключении устройства от электросети, обеспечивают решение поставленной задачи. Технический результат, который будет получен при осуществлении изобретения, - это повышенная эффективность терапевтического воздействия и удобство индивидуального пользования. Указанный технический результат достигается тем, что в устройство, содержащее две входные клеммы, первый конденсатор, выпрямительный мост, второй конденсатор, тиристор,ограничительный резистор и стабилитрон, причем первый вывод первого конденсатора соединен с первой входной клеммой, а второй его вывод связан с первым входом выпрямительного моста, второй вход которого подключен ко второй входной клемме, первый выход выпрямительного моста соединен с первым выводом второго конденсатора, анодом тиристора и первым выводом ограничительного резистора, второй вывод которого связан с катодом стабилитрона, анод которого и катод тиристора соединены со вторым выходом выпрямительного моста, введены индуктор магнитного поля, первый вывод обмотки которого соединен со вторым выводом второго конденсатора, отсечный диод, анод которого связан с первым выводом обмотки индуктора, а его катод и второй вывод обмотки индуктора соединены со вторым выходом выпрямительного моста, разрядный резистор, выводы которого подключены параллельно выводам первого конденсатора, и фазоимпульсный генератор, содержащий времязадающую цепь, состоящую из резистора и конденсатора, делитель опорного напряжения из 3 5771 1 соединенных между собой двух резисторов, первый вывод которого связан с первым выводом резистора времязадающей цепи, является первым входом фазоимпульсного генератора и подключен к катоду стабилитрона, второй вывод делителя опорного напряжения и первый вывод конденсатора времязадающей цепи связаны между собой, являются вторым входом фазоимпульсного генератора и подключены к аноду стабилитрона, и пороговую схему из первого и второго транзисторов, причем вторые выводы резистора и конденсатора времязадающей цепи соединены между собой и связаны с эмиттером первого транзистора, коллектор которого соединен с базой второго транзистора, коллектор которого связан с базой первого транзистора и средним выводом делителя опорного напряжения, а эмиттер второго транзистора является выходом фазоимпульсного генератора и соединен с управляющим электродом тиристора. Схема предлагаемого устройства приведена на чертеже. Согласно получаемому техническому результату устройство содержит первую 1 и вторую 2 входные клеммы, первый конденсатор 3, выпрямительный мост 4, второй конденсатор 5, тиристор 6, ограничительный резистор 7, стабилитрон 8, индуктор 9, отсечный диод 10, разрядный резистор 11 и фазоимпульсный генератор 12, причем первый вывод конденсатора 3 соединен с входной клеммой 1, а второй его вывод связан с первым входом выпрямительного моста 4, второй вход которого подключен к входной клемме 2, первый выход выпрямительного моста 4 соединен с первым выводом конденсатора 5, анодом тиристора 6 и первым выводом ограничительного резистора 7, второй вывод которого связан с катодом стабилитрона 8, анод которого и катод тиристора 6 соединены со вторым выходом выпрямительного моста 4, первый вывод обмотки индуктора 9 соединен со вторым выводом конденсатора 5, анод диода 10 соединен с первым выводом обмотки индуктора 9, а катод диода 10 и второй вывод обмотки индуктора 9 соединены со вторым выходом выпрямительного моста 4, выводы резистора 11 подключены параллельно выводам конденсатора 3, первый вход фазаимпульсного генератора 12 соединен с катодом, а его второй вход связан с анодом стабилитрона 8, выход фазоимпульсного генератора 12 соединен с управляющим электродом тиристора 6. Фазоимпульсный генератор 12 содержит времязадающую цепь, состоящую из резистора 13 и конденсатора 14, делитель 15 опорного напряжения из соединенных между собой двух резисторов, первый вывод которого связан с первым выводом резистора 13 времязадающей цепи, является первым входом фазоимпульсного генератора 12, второй вывод делителя 15 опорного напряжения и первый вывод конденсатора 14 времязадающей цепи связаны между собой, являются вторым входом фазоимпульсного генератора 12, и пороговую схему из первого 16 и второго 17 транзисторов, причем вторые выводы резистора 13 и конденсатора 14 времязадающей цепи соединены между собой и связаны с эмиттером транзистора 16, коллектор которого соединен с базой транзистора 17, коллектор которого связан с базой транзистора 16 и средним выводом делителя 15 опорного напряжения, а эмиттер транзистора 17 является выходом фазоимпульсного генератора 12. Устройство работает следующим образом. При подключении входных клемм 1 и 2 к электросети переменного тока сетевое напряжение через конденсатор 3 подается на выпрямительный мост 4. С выхода выпрямительного моста 4 пульсирующее напряжение с частотой 100 гц поступает на конденсатор 5 и через ограничительный резистор 7 на стабилитрон 8, с которого ограниченное напряжение подается на вход фазоимпульсного генератора 12. При равенстве емкостей конденсаторов 3 и 5 конденсатор 5 через открытый отсечный диод 10 каждой выпрямленной полуволной сетевого напряжения заряжается до половины его значения и дозаряжается до полного его значения за счет заряда, имеющего место на конденсаторе 3. Фазоимпульсный генератор 12 вырабатывает импульс тока, открывающий тиристор 6. Открытый тиристор 6 закорачивает выходы выпрямительного моста 4 и обеспечивает разряд конденсатора 5 на обмотку индуктора 9 при закрытом отсечном диоде 10, который гасит выбросы напряжения обратного знака, возникающие в обмотке индуктора 9. Индуктор 9 в зави 4 5771 1 симости от конструкции создает магнитное поле в том или ином объеме, импульсы которого следуют с частотой 100 гц. Конденсатор 3 ограничивает бросок тока через выпрямительный мост 4 во время закорачивания тиристором 6 его выходов при наличии на входе устройства сетевого напряжения, отличного от нуля. Резистор 11 обеспечивает разряд конденсатора 3 при отключении устройства от электросети. Фазоимпульсный генератор 12 работает следующим образом. Каждая ограниченная стабилитроном 8 полуволна напряжения, действующая на входе фазоимпульсного генератора 12, одновременно поступает на делитель 15, создающий опорное напряжение для пороговой схемы на транзисторах 16 и 17, и времязадающую цепь, состоящую из резистора 13 и конденсатора 14. При достижении на конденсаторе 14 заряжаемого через резистор 13 напряжения, равного опорному, пороговая схема на транзисторах 16 и 17 переходит из закрытого состояния в открытое. Конденсатор 14, разряжаясь через транзисторы 16 и 17,создает импульс тока, поступающий на управляющий электрод тиристора 6, и переводит тиристор 6 из непроводящего в проводящее состояние. Создаваемое предлагаемым устройством импульсное магнитное поле обеспечивает более высокий терапевтический эффект, по сравнению с переменным магнитным полем,так как оно обладает дополнительными биотропными параметрами, такими как форма импульса, длительность импульса, частотный магнитный спектр, образованный высшими гармониками, которых нет у переменного синусоидального магнитного поля (Райгородский Ю.М., Горяинов В.Ф., Кудрин Ю.А., Филиппов Ю.В., Максимова Н.С. Применение магнитных полей в экспериментальной и клинической медицине. Часть 1. Механизм воздействия и ответные реакции живого организма // Обз. по электр. тех. Сер.1 Электроника СВЧ. Вып. 4 (1249). - М. ЦНИИ Электроника, 1987, с. 33-35). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
