Устройство для считывания буквенно-цифровой и изобразительной информации

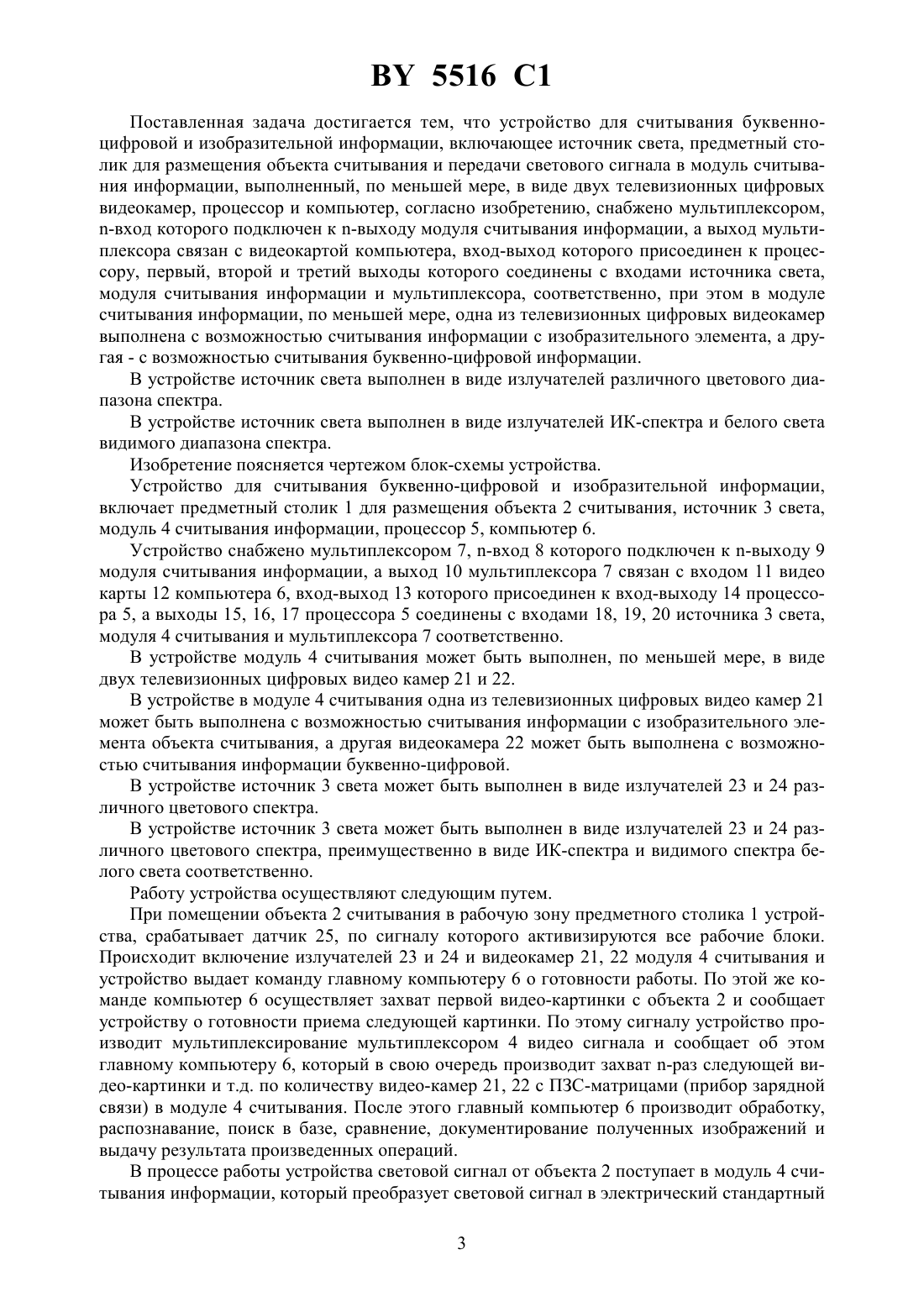

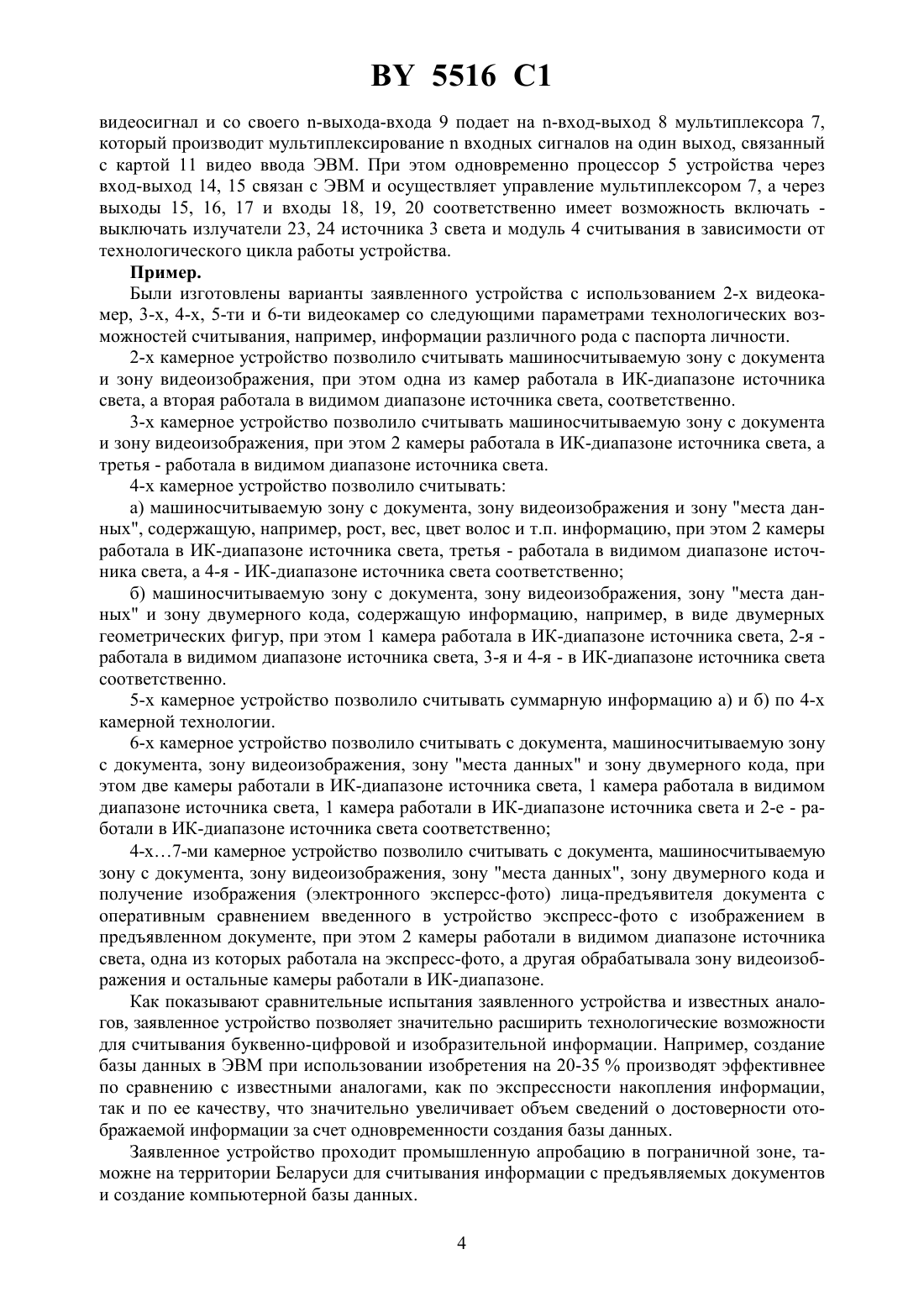

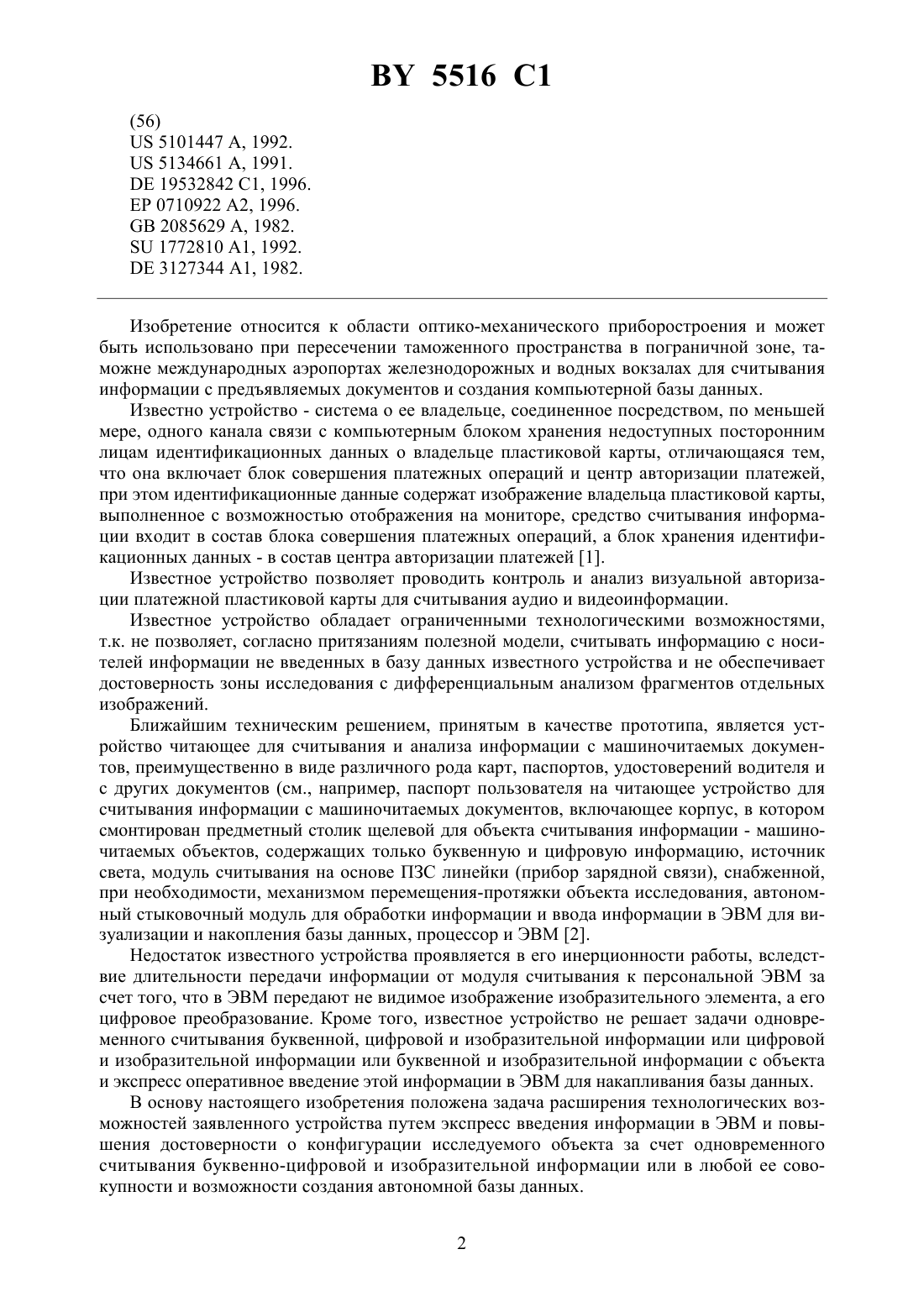

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ БУКВЕННО-ЦИФРОВОЙ И ИЗОБРАЗИТЕЛЬНОЙ ИНФОРМАЦИИ(72) Авторы Клец Анатолий Анатольевич Колчин Василий Викторович Бодров Виталий Юрьевич Шумский Иван Петрович Рогожинский Юрий Александрович(57) 1. Устройство для считывания буквенно-цифровой и изобразительной информации,включающее источник света, предметный столик для размещения объекта считывания и передачи светового сигнала в модуль считывания информации, выполненный, по меньшей мере, в виде двух телевизионных цифровых видеокамер, процессор и компьютер, отличающееся тем, что оно снабжено мультиплексором, -вход которого подключен к выходу модуля считывания информации, а выход мультиплексора связан с видеокартой компьютера, вход-выход которого присоединен к процессору, первый, второй и третий выходы которого соединены со входами источника света, модуля считывания информации и мультиплексора соответственно, при этом в модуле считывания, по меньшей мере,одна из телевизионных цифровых видеокамер выполнена с возможностью считывания информации с изобразительного элемента, а другаяс возможностью считывания буквенно-цифровой информации. 2. Устройство по п. 1, отличающееся тем, что источник света выполнен в виде излучателей различного цветового диапазона спектра. 3. Устройство по п. 1, отличающееся тем, что источник света выполнен в виде излучателей ИК диапазона и белого света видимого диапазона спектра.(56)5101447 , 1992.5134661 , 1991.19532842 1, 1996.0710922 2, 1996.2085629 , 1982.1772810 1, 1992.3127344 1, 1982. Изобретение относится к области оптико-механического приборостроения и может быть использовано при пересечении таможенного пространства в пограничной зоне, таможне международных аэропортах железнодорожных и водных вокзалах для считывания информации с предъявляемых документов и создания компьютерной базы данных. Известно устройство - система о ее владельце, соединенное посредством, по меньшей мере, одного канала связи с компьютерным блоком хранения недоступных посторонним лицам идентификационных данных о владельце пластиковой карты, отличающаяся тем,что она включает блок совершения платежных операций и центр авторизации платежей,при этом идентификационные данные содержат изображение владельца пластиковой карты,выполненное с возможностью отображения на мониторе, средство считывания информации входит в состав блока совершения платежных операций, а блок хранения идентификационных данных - в состав центра авторизации платежей 1. Известное устройство позволяет проводить контроль и анализ визуальной авторизации платежной пластиковой карты для считывания аудио и видеоинформации. Известное устройство обладает ограниченными технологическими возможностями,т.к. не позволяет, согласно притязаниям полезной модели, считывать информацию с носителей информации не введенных в базу данных известного устройства и не обеспечивает достоверность зоны исследования с дифференциальным анализом фрагментов отдельных изображений. Ближайшим техническим решением, принятым в качестве прототипа, является устройство читающее для считывания и анализа информации с машиночитаемых документов, преимущественно в виде различного рода карт, паспортов, удостоверений водителя и с других документов (см., например, паспорт пользователя на читающее устройство для считывания информации с машиночитаемых документов, включающее корпус, в котором смонтирован предметный столик щелевой для объекта считывания информации - машиночитаемых объектов, содержащих только буквенную и цифровую информацию, источник света, модуль считывания на основе ПЗС линейки (прибор зарядной связи), снабженной,при необходимости, механизмом перемещения-протяжки объекта исследования, автономный стыковочный модуль для обработки информации и ввода информации в ЭВМ для визуализации и накопления базы данных, процессор и ЭВМ 2. Недостаток известного устройства проявляется в его инерционности работы, вследствие длительности передачи информации от модуля считывания к персональной ЭВМ за счет того, что в ЭВМ передают не видимое изображение изобразительного элемента, а его цифровое преобразование. Кроме того, известное устройство не решает задачи одновременного считывания буквенной, цифровой и изобразительной информации или цифровой и изобразительной информации или буквенной и изобразительной информации с объекта и экспресс оперативное введение этой информации в ЭВМ для накапливания базы данных. В основу настоящего изобретения положена задача расширения технологических возможностей заявленного устройства путем экспресс введения информации в ЭВМ и повышения достоверности о конфигурации исследуемого объекта за счет одновременного считывания буквенно-цифровой и изобразительной информации или в любой ее совокупности и возможности создания автономной базы данных. 2 5516 1 Поставленная задача достигается тем, что устройство для считывания буквенноцифровой и изобразительной информации, включающее источник света, предметный столик для размещения объекта считывания и передачи светового сигнала в модуль считывания информации, выполненный, по меньшей мере, в виде двух телевизионных цифровых видеокамер, процессор и компьютер, согласно изобретению, снабжено мультиплексором,-вход которого подключен к -выходу модуля считывания информации, а выход мультиплексора связан с видеокартой компьютера, вход-выход которого присоединен к процессору, первый, второй и третий выходы которого соединены с входами источника света,модуля считывания информации и мультиплексора, соответственно, при этом в модуле считывания информации, по меньшей мере, одна из телевизионных цифровых видеокамер выполнена с возможностью считывания информации с изобразительного элемента, а другая - с возможностью считывания буквенно-цифровой информации. В устройстве источник света выполнен в виде излучателей различного цветового диапазона спектра. В устройстве источник света выполнен в виде излучателей ИК-спектра и белого света видимого диапазона спектра. Изобретение поясняется чертежом блок-схемы устройства. Устройство для считывания буквенно-цифровой и изобразительной информации,включает предметный столик 1 для размещения объекта 2 считывания, источник 3 света,модуль 4 считывания информации, процессор 5, компьютер 6. Устройство снабжено мультиплексором 7, -вход 8 которого подключен к -выходу 9 модуля считывания информации, а выход 10 мультиплексора 7 связан с входом 11 видео карты 12 компьютера 6, вход-выход 13 которого присоединен к вход-выходу 14 процессора 5, а выходы 15, 16, 17 процессора 5 соединены с входами 18, 19, 20 источника 3 света,модуля 4 считывания и мультиплексора 7 соответственно. В устройстве модуль 4 считывания может быть выполнен, по меньшей мере, в виде двух телевизионных цифровых видео камер 21 и 22. В устройстве в модуле 4 считывания одна из телевизионных цифровых видео камер 21 может быть выполнена с возможностью считывания информации с изобразительного элемента объекта считывания, а другая видеокамера 22 может быть выполнена с возможностью считывания информации буквенно-цифровой. В устройстве источник 3 света может быть выполнен в виде излучателей 23 и 24 различного цветового спектра. В устройстве источник 3 света может быть выполнен в виде излучателей 23 и 24 различного цветового спектра, преимущественно в виде ИК-спектра и видимого спектра белого света соответственно. Работу устройства осуществляют следующим путем. При помещении объекта 2 считывания в рабочую зону предметного столика 1 устройства, срабатывает датчик 25, по сигналу которого активизируются все рабочие блоки. Происходит включение излучателей 23 и 24 и видеокамер 21, 22 модуля 4 считывания и устройство выдает команду главному компьютеру 6 о готовности работы. По этой же команде компьютер 6 осуществляет захват первой видео-картинки с объекта 2 и сообщает устройству о готовности приема следующей картинки. По этому сигналу устройство производит мультиплексирование мультиплексором 4 видео сигнала и сообщает об этом главному компьютеру 6, который в свою очередь производит захват -раз следующей видео-картинки и т.д. по количеству видео-камер 21, 22 с ПЗС-матрицами (прибор зарядной связи) в модуле 4 считывания. После этого главный компьютер 6 производит обработку,распознавание, поиск в базе, сравнение, документирование полученных изображений и выдачу результата произведенных операций. В процессе работы устройства световой сигнал от объекта 2 поступает в модуль 4 считывания информации, который преобразует световой сигнал в электрический стандартный 3 5516 1 видеосигнал и со своего -выхода-входа 9 подает на -вход-выход 8 мультиплексора 7,который производит мультиплексированиевходных сигналов на один выход, связанный с картой 11 видео ввода ЭВМ. При этом одновременно процессор 5 устройства через вход-выход 14, 15 связан с ЭВМ и осуществляет управление мультиплексором 7, а через выходы 15, 16, 17 и входы 18, 19, 20 соответственно имеет возможность включать выключать излучатели 23, 24 источника 3 света и модуль 4 считывания в зависимости от технологического цикла работы устройства. Пример. Были изготовлены варианты заявленного устройства с использованием 2-х видеокамер, 3-х, 4-х, 5-ти и 6-ти видеокамер со следующими параметрами технологических возможностей считывания, например, информации различного рода с паспорта личности. 2-х камерное устройство позволило считывать машиносчитываемую зону с документа и зону видеоизображения, при этом одна из камер работала в ИК-диапазоне источника света, а вторая работала в видимом диапазоне источника света, соответственно. 3-х камерное устройство позволило считывать машиносчитываемую зону с документа и зону видеоизображения, при этом 2 камеры работала в ИК-диапазоне источника света, а третья - работала в видимом диапазоне источника света. 4-х камерное устройство позволило считывать а) машиносчитываемую зону с документа, зону видеоизображения и зону места данных, содержащую, например, рост, вес, цвет волос и т.п. информацию, при этом 2 камеры работала в ИК-диапазоне источника света, третья - работала в видимом диапазоне источника света, а 4-я - ИК-диапазоне источника света соответственно б) машиносчитываемую зону с документа, зону видеоизображения, зону места данных и зону двумерного кода, содержащую информацию, например, в виде двумерных геометрических фигур, при этом 1 камера работала в ИК-диапазоне источника света, 2-я работала в видимом диапазоне источника света, 3-я и 4-я - в ИК-диапазоне источника света соответственно. 5-х камерное устройство позволило считывать суммарную информацию а) и б) по 4-х камерной технологии. 6-х камерное устройство позволило считывать с документа, машиносчитываемую зону с документа, зону видеоизображения, зону места данных и зону двумерного кода, при этом две камеры работали в ИК-диапазоне источника света, 1 камера работала в видимом диапазоне источника света, 1 камера работали в ИК-диапазоне источника света и 2-е - работали в ИК-диапазоне источника света соответственно 4-х 7-ми камерное устройство позволило считывать с документа, машиносчитываемую зону с документа, зону видеоизображения, зону места данных, зону двумерного кода и получение изображения (электронного эксперсс-фото) лица-предъявителя документа с оперативным сравнением введенного в устройство экспресс-фото с изображением в предъявленном документе, при этом 2 камеры работали в видимом диапазоне источника света, одна из которых работала на экспресс-фото, а другая обрабатывала зону видеоизображения и остальные камеры работали в ИК-диапазоне. Как показывают сравнительные испытания заявленного устройства и известных аналогов, заявленное устройство позволяет значительно расширить технологические возможности для считывания буквенно-цифровой и изобразительной информации. Например, создание базы данных в ЭВМ при использовании изобретения на 20-35 производят эффективнее по сравнению с известными аналогами, как по экспрессности накопления информации,так и по ее качеству, что значительно увеличивает объем сведений о достоверности отображаемой информации за счет одновременности создания базы данных. Заявленное устройство проходит промышленную апробацию в пограничной зоне, таможне на территории Беларуси для считывания информации с предъявляемых документов и создание компьютерной базы данных. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
