Планшет для устройства считывания графической информации

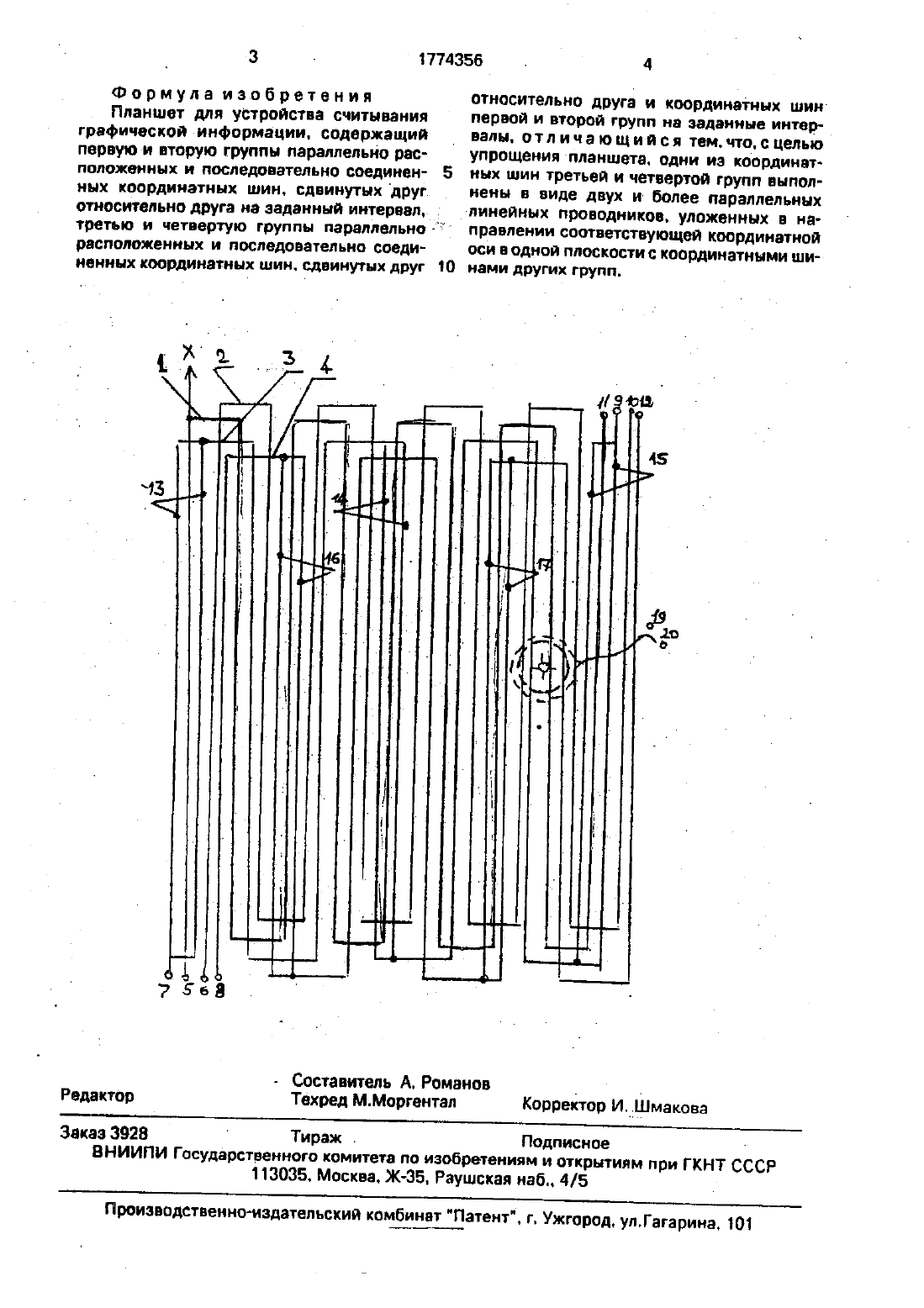

БЕЛАРУСЬ ПАТЕНТ не 7/57СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКгосулдрствеъллтьпи комитет ПО ИЗОБРЕТЕНИПМ И ОТКРЫТИЯМ при гкнт СССР(71) Институт технической кибернетики АН БССР(56) Авторское свидетельство СССР тАвторское свидетельство СССР Мг 1038956. кл. (Э 06 К 11/06. 1984 (прототип).Изобретение относиптся к области автоматики, в частности к планшету для устройства считывания графическойинформации.Цель изобретения состоит в упрощении устройства.С Сущность изобретения поясняется чер. ТЕЖОМ. на котором ПЭВДСТЗВЛЕНЭ структур ная схема планшета. . Планшет в направленхли каждой координатной оси содержит первую 1 и вторую 2 группы координатных шин. представленных основныгли синусньпми и косинусныкии сетками координатных шин. третью 3 и четвертую 4 группы координатных шин. ПРВДСТЗВЛВННЫК ДОПОЛНИТЕЛЬНЫМ СИНУС ными и косинусньъми сетками координатных шин. клеммы 5. 6 для подключения основной синусной сетки координатных шин. клеммы 7. В для подключения основной коСИНУСНОЙ сетки КООВДИЕЕЭТНЬЕХ ШИН. клеммы 9. 10 для подключения дополнительной синусной сетки координатных шин. клеммы(54) ПЛАНШЕТ ДЛЯ УСТРОЙСВА СЧИТЫВАНИЯ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ(57) Изобретение относится к области ав томати ки. в частности к планшету для устройства считывания графической информации.Цель изобретения состоит в упрощении план шета. ПОСТЗВПЕННЭЯ ЦЕПЬ ДОСТИГЗЭТСЯ ТЕМ. ЧТО координатныешины третьей ичетвертой групп выполнены в виде двух и более параллельныхИ линейных проводников. уложенных в направ лении соответствующей координатной оси в одной плоскости с координатными шинами других групп. 1 ил.11. 12 для подключения дополнительной косинусной сетки координатных шин. коорди натные шины 13. 14.-15 третьей группы.у На чертеже также показан индуктивный датчик 18 съемника координат и клеммы 19,20 для его подключениях источнику возбуждения. ИПланшет работает следующим образом. . При возбуждении индуктивного датчика Юсинусоидальным токов-ь поступающим отпространстве возникает пульсирующее посинусоидальному закону магнитное поле СВзаимодействуя с проводниками сетки 1-4. названное магнитное поле находит в них сигналы ЭДС взаимоиндукции. по которым измеряются координаты датчика 18.Планшет для устройства считывания графической информации. содержащий первую и вторую группы параллельно расположенных и последовательно соединенных координатных шин. сдвинутых дРУготносительно дРУга на заданный интервал. третью и четвертую группы параллельно -РЗСПОЛОЖЕНННХ И ПОСПЕДОВЗТВЛЬНО СООДИ ЦЕННЫХ КООВДИНЗТННХ ШИН. СДВИНУТНХ другпервой и второй групп на заданные интервалы. от л и ч а ю щ и й с я тем. что. с целью упрощения планшета. одни из координат5 ннх шин третьей и четвертой групп выпол нены в виде двух и более параллельных линейных проводников. уложенных в направлении соответстующеи координатной оси в одной плоскости с координатными ши 10 нами других групп.Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-ЗБ. Раушскал наб 4/5
