Змеевидный теплообменник

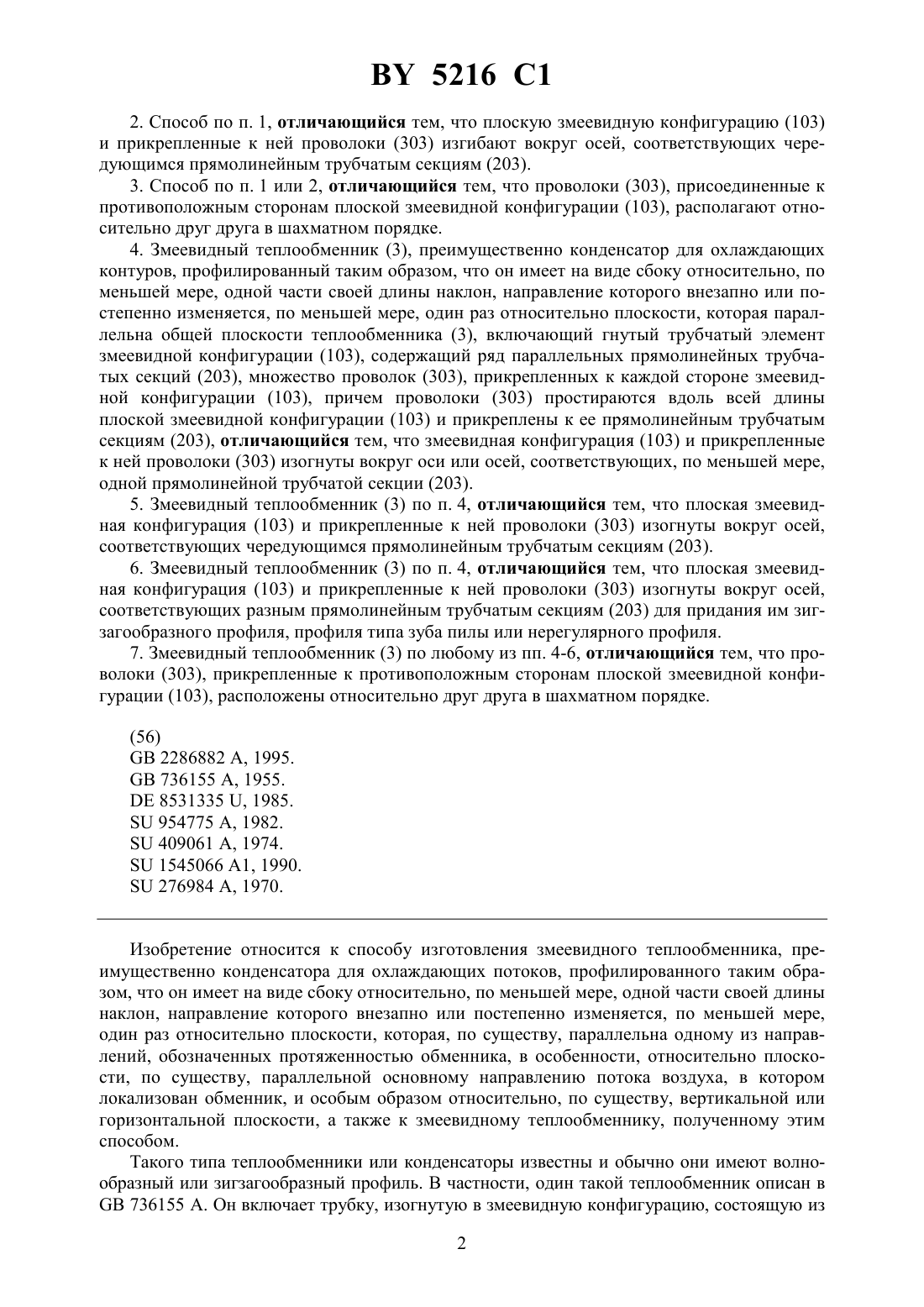

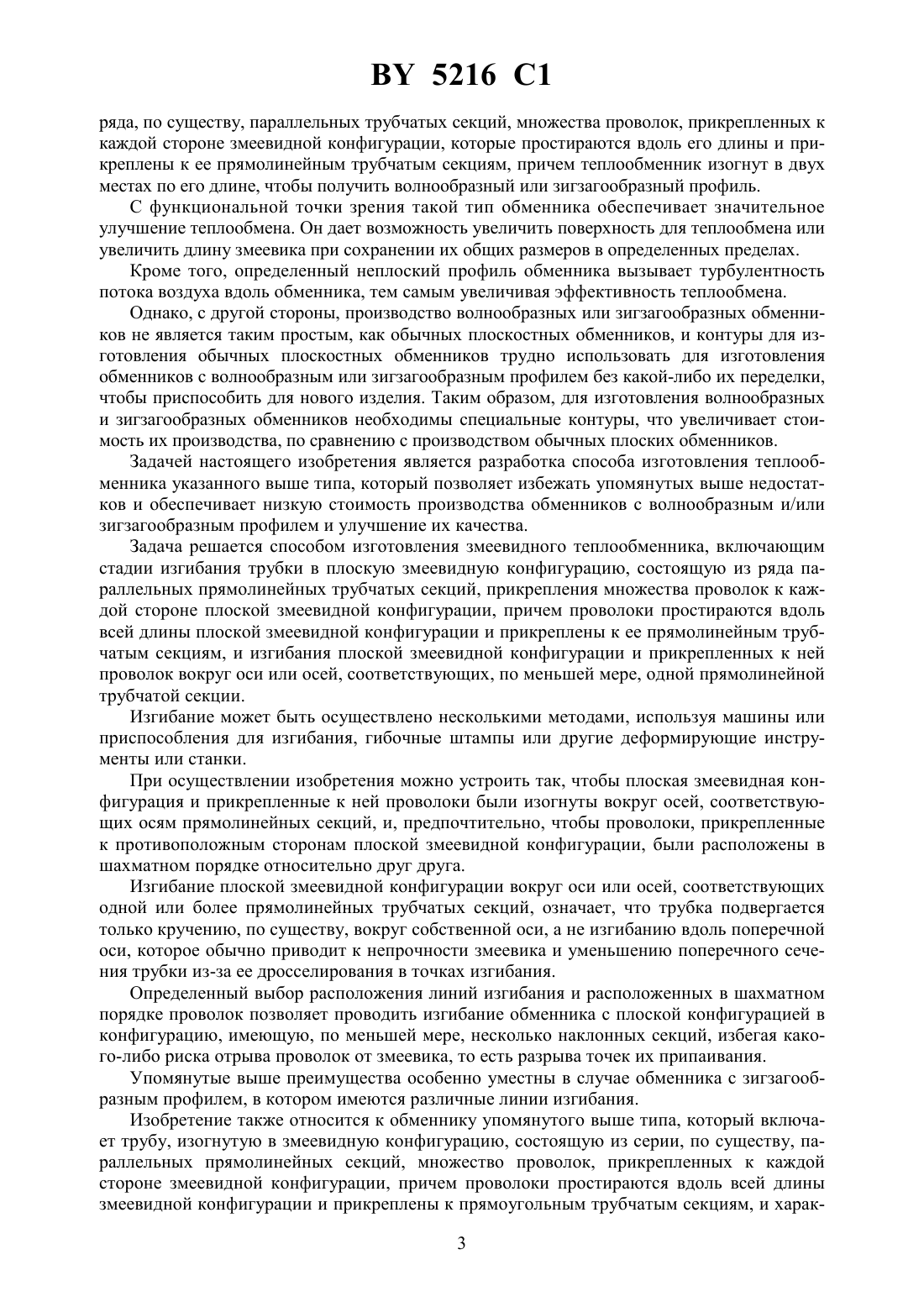

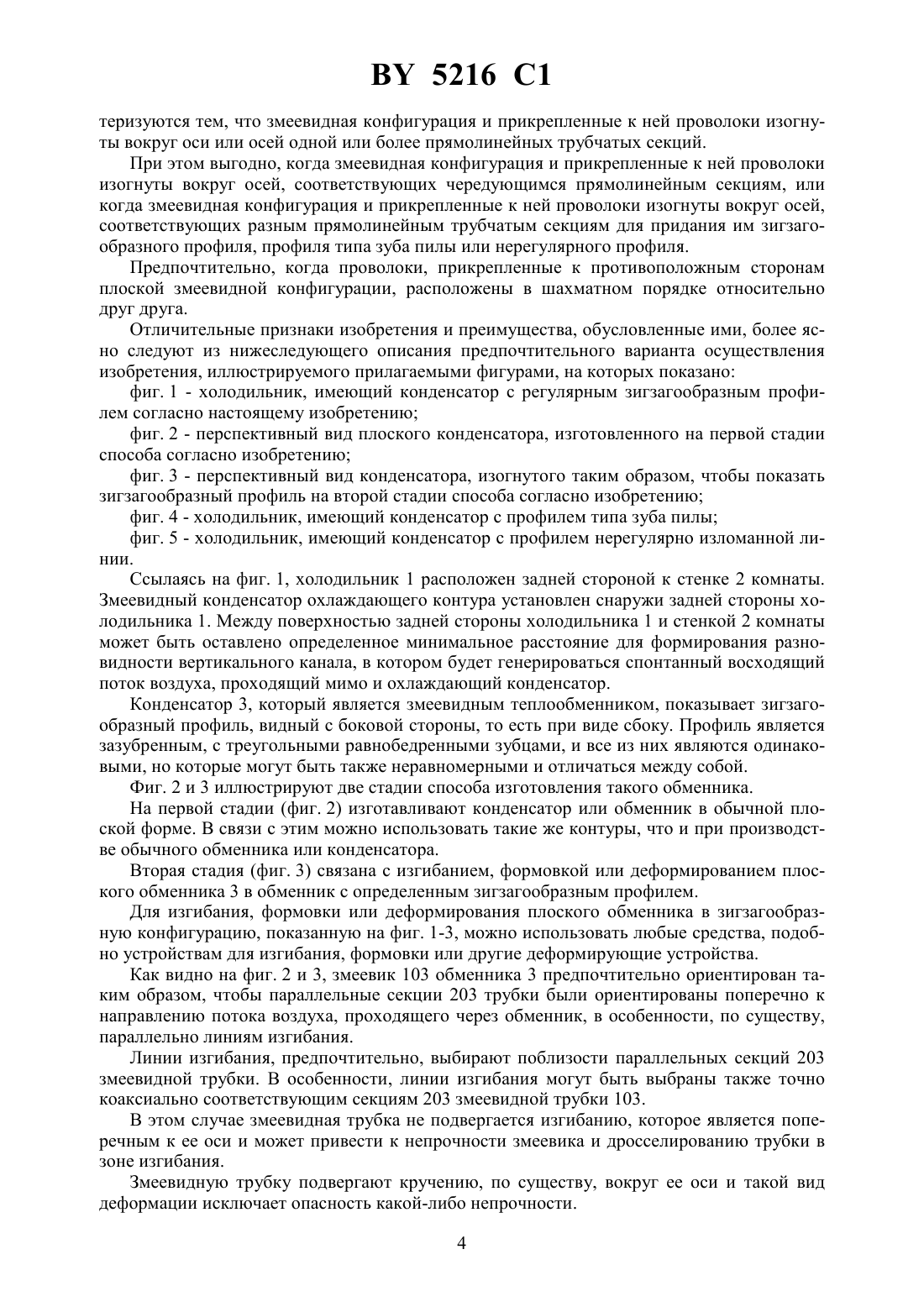

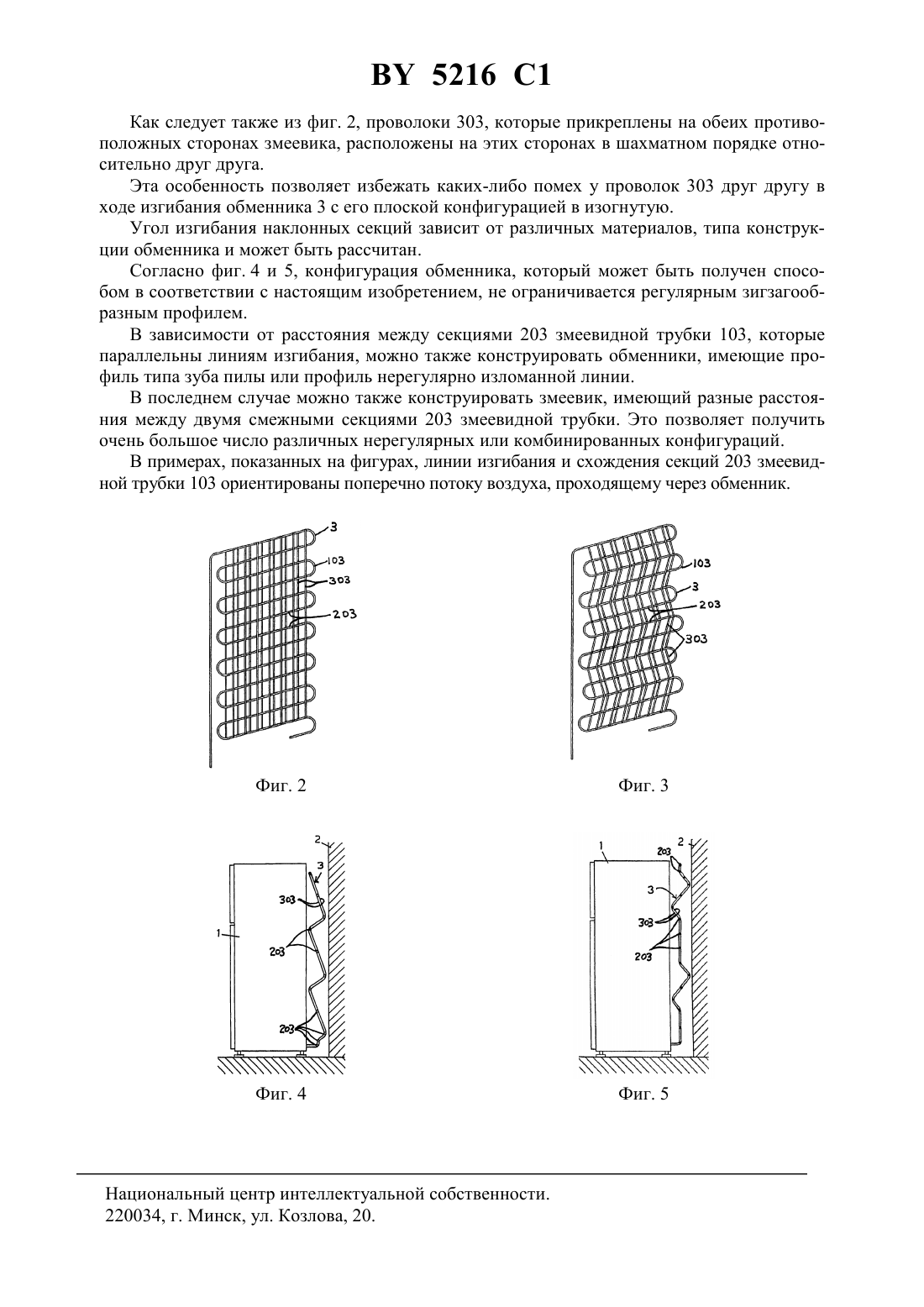

25 39/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель ТиАй Груп Аутомотив Системс Лимитед(72) Авторы ДАЛЛОРО Роберто ПИККО Пьер Луиджи ПРАТО Ремо(73) Патентообладатель ТиАй Груп Аутомотив Системс Лимитед(57) 1. Способ изготовления змеевидного теплообменника (3), преимущественно конденсатора для охлаждающих контуров, профилированного таким образом, что он имеет на виде сбоку относительно, по меньшей мере, одной части своей длины наклон, направление которого внезапно или постепенно изменяется, по меньшей мере, один раз относительно плоскости, которая параллельна общей плоскости теплообменника (3), отличающийся тем, что изгибают трубку в плоскую змеевидную конфигурацию (103), содержащую ряд параллельных прямолинейных трубчатых секций (203), прикрепляют множество проволок(303) к каждой стороне плоской змеевидной конфигурации (103), причем проволоки (303) простираются вдоль всей длины плоской змеевидной конфигурации (103) и прикреплены к ее прямолинейным трубчатым секциям (203), изгибают плоскую змеевидную конфигурацию (103) и прикрепленные к ней проволоки (303) вокруг оси или осей, соответствующих, по меньшей мере, одной прямолинейной трубчатой секции (203). 5216 1 2. Способ по п. 1, отличающийся тем, что плоскую змеевидную конфигурацию (103) и прикрепленные к ней проволоки (303) изгибают вокруг осей, соответствующих чередующимся прямолинейным трубчатым секциям (203). 3. Способ по п. 1 или 2, отличающийся тем, что проволоки (303), присоединенные к противоположным сторонам плоской змеевидной конфигурации (103), располагают относительно друг друга в шахматном порядке. 4. Змеевидный теплообменник (3), преимущественно конденсатор для охлаждающих контуров, профилированный таким образом, что он имеет на виде сбоку относительно, по меньшей мере, одной части своей длины наклон, направление которого внезапно или постепенно изменяется, по меньшей мере, один раз относительно плоскости, которая параллельна общей плоскости теплообменника (3), включающий гнутый трубчатый элемент змеевидной конфигурации (103), содержащий ряд параллельных прямолинейных трубчатых секций (203), множество проволок (303), прикрепленных к каждой стороне змеевидной конфигурации (103), причем проволоки (303) простираются вдоль всей длины плоской змеевидной конфигурации (103) и прикреплены к ее прямолинейным трубчатым секциям (203), отличающийся тем, что змеевидная конфигурация (103) и прикрепленные к ней проволоки (303) изогнуты вокруг оси или осей, соответствующих, по меньшей мере,одной прямолинейной трубчатой секции (203). 5. Змеевидный теплообменник (3) по п. 4, отличающийся тем, что плоская змеевидная конфигурация (103) и прикрепленные к ней проволоки (303) изогнуты вокруг осей,соответствующих чередующимся прямолинейным трубчатым секциям (203). 6. Змеевидный теплообменник (3) по п. 4, отличающийся тем, что плоская змеевидная конфигурация (103) и прикрепленные к ней проволоки (303) изогнуты вокруг осей,соответствующих разным прямолинейным трубчатым секциям (203) для придания им зигзагообразного профиля, профиля типа зуба пилы или нерегулярного профиля. 7. Змеевидный теплообменник (3) по любому из пп. 4-6, отличающийся тем, что проволоки (303), прикрепленные к противоположным сторонам плоской змеевидной конфигурации (103), расположены относительно друг друга в шахматном порядке.(56)2286882 , 1995.736155 , 1955.8531335 , 1985.954775 , 1982.409061 , 1974.1545066 1, 1990.276984 , 1970. Изобретение относится к способу изготовления змеевидного теплообменника, преимущественно конденсатора для охлаждающих потоков, профилированного таким образом, что он имеет на виде сбоку относительно, по меньшей мере, одной части своей длины наклон, направление которого внезапно или постепенно изменяется, по меньшей мере,один раз относительно плоскости, которая, по существу, параллельна одному из направлений, обозначенных протяженностью обменника, в особенности, относительно плоскости, по существу, параллельной основному направлению потока воздуха, в котором локализован обменник, и особым образом относительно, по существу, вертикальной или горизонтальной плоскости, а также к змеевидному теплообменнику, полученному этим способом. Такого типа теплообменники или конденсаторы известны и обычно они имеют волнообразный или зигзагообразный профиль. В частности, один такой теплообменник описан в 736155 А. Он включает трубку, изогнутую в змеевидную конфигурацию, состоящую из 2 5216 1 ряда, по существу, параллельных трубчатых секций, множества проволок, прикрепленных к каждой стороне змеевидной конфигурации, которые простираются вдоль его длины и прикреплены к ее прямолинейным трубчатым секциям, причем теплообменник изогнут в двух местах по его длине, чтобы получить волнообразный или зигзагообразный профиль. С функциональной точки зрения такой тип обменника обеспечивает значительное улучшение теплообмена. Он дает возможность увеличить поверхность для теплообмена или увеличить длину змеевика при сохранении их общих размеров в определенных пределах. Кроме того, определенный неплоский профиль обменника вызывает турбулентность потока воздуха вдоль обменника, тем самым увеличивая эффективность теплообмена. Однако, с другой стороны, производство волнообразных или зигзагообразных обменников не является таким простым, как обычных плоскостных обменников, и контуры для изготовления обычных плоскостных обменников трудно использовать для изготовления обменников с волнообразным или зигзагообразным профилем без какой-либо их переделки,чтобы приспособить для нового изделия. Таким образом, для изготовления волнообразных и зигзагообразных обменников необходимы специальные контуры, что увеличивает стоимость их производства, по сравнению с производством обычных плоских обменников. Задачей настоящего изобретения является разработка способа изготовления теплообменника указанного выше типа, который позволяет избежать упомянутых выше недостатков и обеспечивает низкую стоимость производства обменников с волнообразным и/или зигзагообразным профилем и улучшение их качества. Задача решается способом изготовления змеевидного теплообменника, включающим стадии изгибания трубки в плоскую змеевидную конфигурацию, состоящую из ряда параллельных прямолинейных трубчатых секций, прикрепления множества проволок к каждой стороне плоской змеевидной конфигурации, причем проволоки простираются вдоль всей длины плоской змеевидной конфигурации и прикреплены к ее прямолинейным трубчатым секциям, и изгибания плоской змеевидной конфигурации и прикрепленных к ней проволок вокруг оси или осей, соответствующих, по меньшей мере, одной прямолинейной трубчатой секции. Изгибание может быть осуществлено несколькими методами, используя машины или приспособления для изгибания, гибочные штампы или другие деформирующие инструменты или станки. При осуществлении изобретения можно устроить так, чтобы плоская змеевидная конфигурация и прикрепленные к ней проволоки были изогнуты вокруг осей, соответствующих осям прямолинейных секций, и, предпочтительно, чтобы проволоки, прикрепленные к противоположным сторонам плоской змеевидной конфигурации, были расположены в шахматном порядке относительно друг друга. Изгибание плоской змеевидной конфигурации вокруг оси или осей, соответствующих одной или более прямолинейных трубчатых секций, означает, что трубка подвергается только кручению, по существу, вокруг собственной оси, а не изгибанию вдоль поперечной оси, которое обычно приводит к непрочности змеевика и уменьшению поперечного сечения трубки из-за ее дросселирования в точках изгибания. Определенный выбор расположения линий изгибания и расположенных в шахматном порядке проволок позволяет проводить изгибание обменника с плоской конфигурацией в конфигурацию, имеющую, по меньшей мере, несколько наклонных секций, избегая какого-либо риска отрыва проволок от змеевика, то есть разрыва точек их припаивания. Упомянутые выше преимущества особенно уместны в случае обменника с зигзагообразным профилем, в котором имеются различные линии изгибания. Изобретение также относится к обменнику упомянутого выше типа, который включает трубу, изогнутую в змеевидную конфигурацию, состоящую из серии, по существу, параллельных прямолинейных секций, множество проволок, прикрепленных к каждой стороне змеевидной конфигурации, причем проволоки простираются вдоль всей длины змеевидной конфигурации и прикреплены к прямоугольным трубчатым секциям, и харак 3 5216 1 теризуются тем, что змеевидная конфигурация и прикрепленные к ней проволоки изогнуты вокруг оси или осей одной или более прямолинейных трубчатых секций. При этом выгодно, когда змеевидная конфигурация и прикрепленные к ней проволоки изогнуты вокруг осей, соответствующих чередующимся прямолинейным секциям, или когда змеевидная конфигурация и прикрепленные к ней проволоки изогнуты вокруг осей,соответствующих разным прямолинейным трубчатым секциям для придания им зигзагообразного профиля, профиля типа зуба пилы или нерегулярного профиля. Предпочтительно, когда проволоки, прикрепленные к противоположным сторонам плоской змеевидной конфигурации, расположены в шахматном порядке относительно друг друга. Отличительные признаки изобретения и преимущества, обусловленные ими, более ясно следуют из нижеследующего описания предпочтительного варианта осуществления изобретения, иллюстрируемого прилагаемыми фигурами, на которых показано фиг. 1 - холодильник, имеющий конденсатор с регулярным зигзагообразным профилем согласно настоящему изобретению фиг. 2 - перспективный вид плоского конденсатора, изготовленного на первой стадии способа согласно изобретению фиг. 3 - перспективный вид конденсатора, изогнутого таким образом, чтобы показать зигзагообразный профиль на второй стадии способа согласно изобретению фиг. 4 - холодильник, имеющий конденсатор с профилем типа зуба пилы фиг. 5 - холодильник, имеющий конденсатор с профилем нерегулярно изломанной линии. Ссылаясь на фиг. 1, холодильник 1 расположен задней стороной к стенке 2 комнаты. Змеевидный конденсатор охлаждающего контура установлен снаружи задней стороны холодильника 1. Между поверхностью задней стороны холодильника 1 и стенкой 2 комнаты может быть оставлено определенное минимальное расстояние для формирования разновидности вертикального канала, в котором будет генерироваться спонтанный восходящий поток воздуха, проходящий мимо и охлаждающий конденсатор. Конденсатор 3, который является змеевидным теплообменником, показывает зигзагообразный профиль, видный с боковой стороны, то есть при виде сбоку. Профиль является зазубренным, с треугольными равнобедренными зубцами, и все из них являются одинаковыми, но которые могут быть также неравномерными и отличаться между собой. Фиг. 2 и 3 иллюстрируют две стадии способа изготовления такого обменника. На первой стадии (фиг. 2) изготавливают конденсатор или обменник в обычной плоской форме. В связи с этим можно использовать такие же контуры, что и при производстве обычного обменника или конденсатора. Вторая стадия (фиг. 3) связана с изгибанием, формовкой или деформированием плоского обменника 3 в обменник с определенным зигзагообразным профилем. Для изгибания, формовки или деформирования плоского обменника в зигзагообразную конфигурацию, показанную на фиг. 1-3, можно использовать любые средства, подобно устройствам для изгибания, формовки или другие деформирующие устройства. Как видно на фиг. 2 и 3, змеевик 103 обменника 3 предпочтительно ориентирован таким образом, чтобы параллельные секции 203 трубки были ориентированы поперечно к направлению потока воздуха, проходящего через обменник, в особенности, по существу,параллельно линиям изгибания. Линии изгибания, предпочтительно, выбирают поблизости параллельных секций 203 змеевидной трубки. В особенности, линии изгибания могут быть выбраны также точно коаксиально соответствующим секциям 203 змеевидной трубки 103. В этом случае змеевидная трубка не подвергается изгибанию, которое является поперечным к ее оси и может привести к непрочности змеевика и дросселированию трубки в зоне изгибания. Змеевидную трубку подвергают кручению, по существу, вокруг ее оси и такой вид деформации исключает опасность какой-либо непрочности. 4 5216 1 Как следует также из фиг. 2, проволоки 303, которые прикреплены на обеих противоположных сторонах змеевика, расположены на этих сторонах в шахматном порядке относительно друг друга. Эта особенность позволяет избежать каких-либо помех у проволок 303 друг другу в ходе изгибания обменника 3 с его плоской конфигурацией в изогнутую. Угол изгибания наклонных секций зависит от различных материалов, типа конструкции обменника и может быть рассчитан. Согласно фиг. 4 и 5, конфигурация обменника, который может быть получен способом в соответствии с настоящим изобретением, не ограничивается регулярным зигзагообразным профилем. В зависимости от расстояния между секциями 203 змеевидной трубки 103, которые параллельны линиям изгибания, можно также конструировать обменники, имеющие профиль типа зуба пилы или профиль нерегулярно изломанной линии. В последнем случае можно также конструировать змеевик, имеющий разные расстояния между двумя смежными секциями 203 змеевидной трубки. Это позволяет получить очень большое число различных нерегулярных или комбинированных конфигураций. В примерах, показанных на фигурах, линии изгибания и схождения секций 203 змеевидной трубки 103 ориентированы поперечно потоку воздуха, проходящему через обменник. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
