Устройство для внесения жидких консервантов в измельченную растительную массу на кормоуборочном комбайне

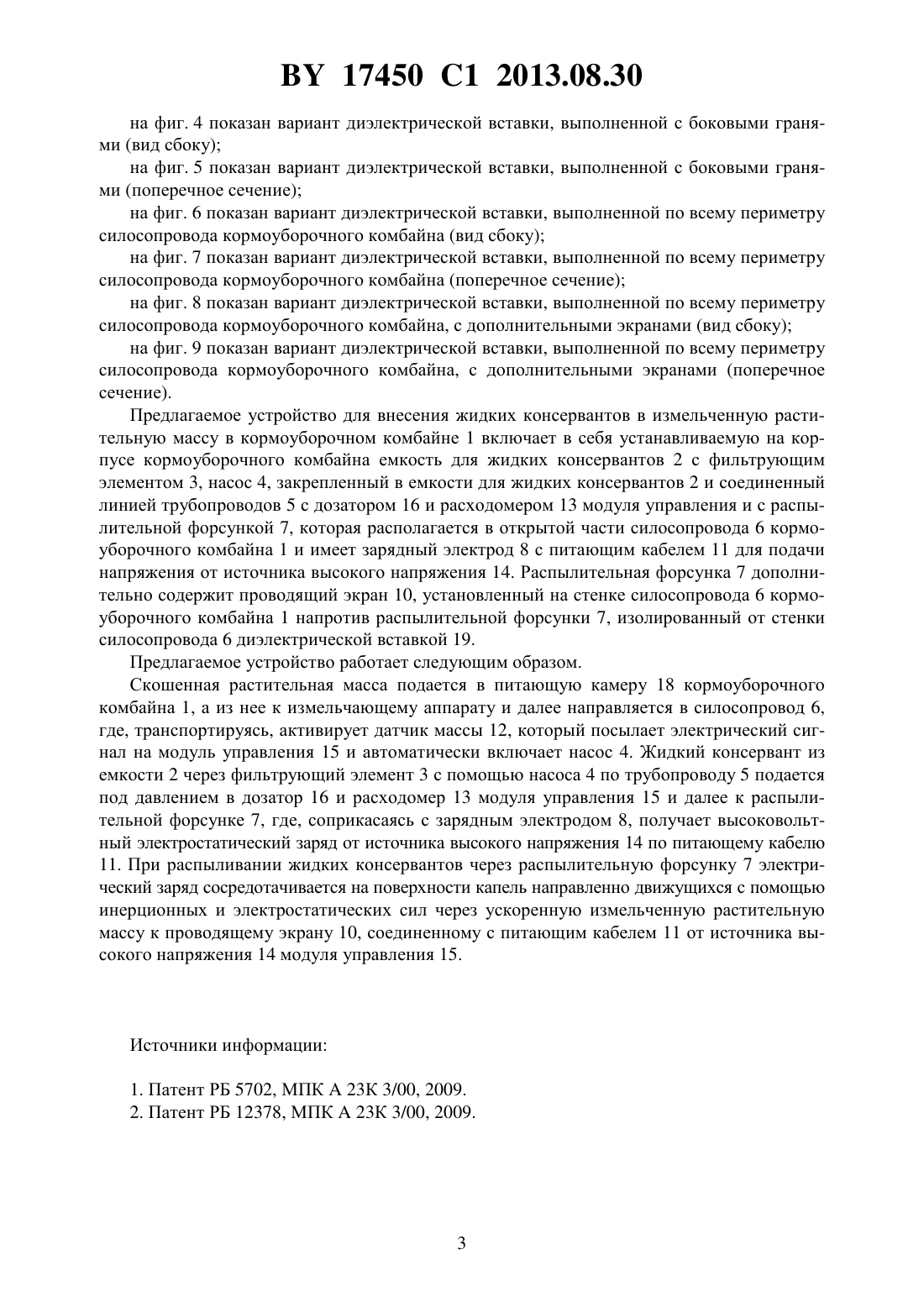

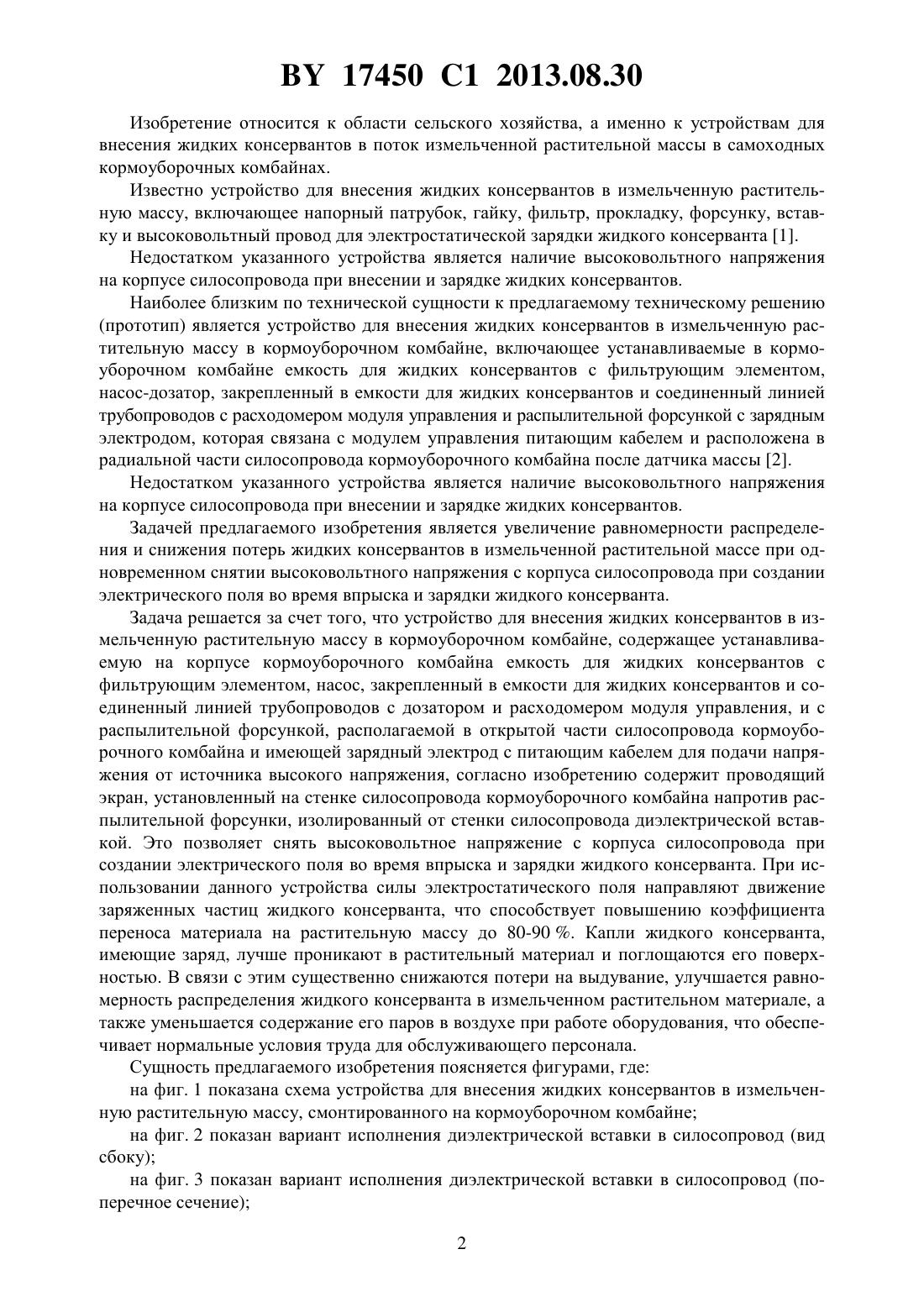

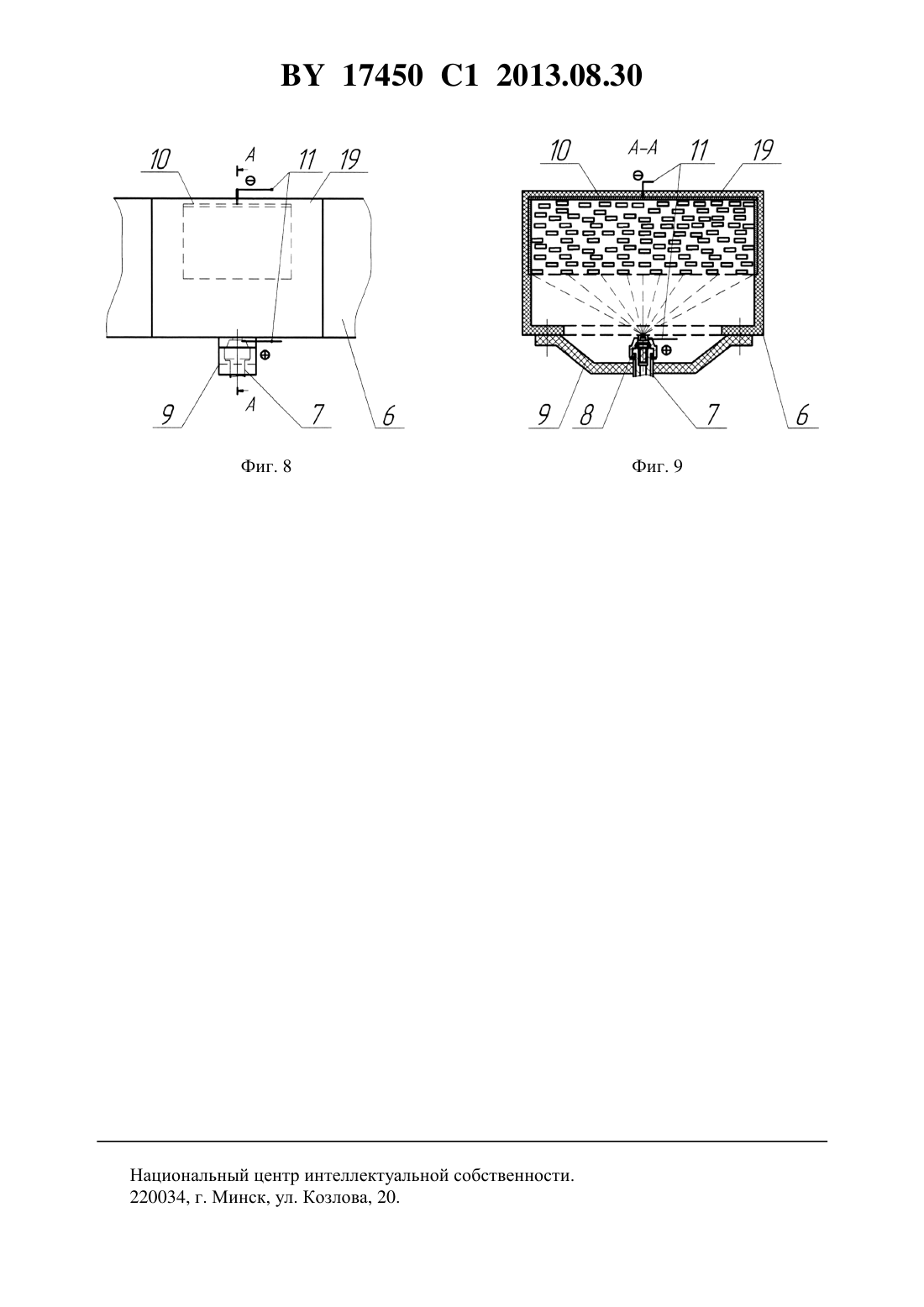

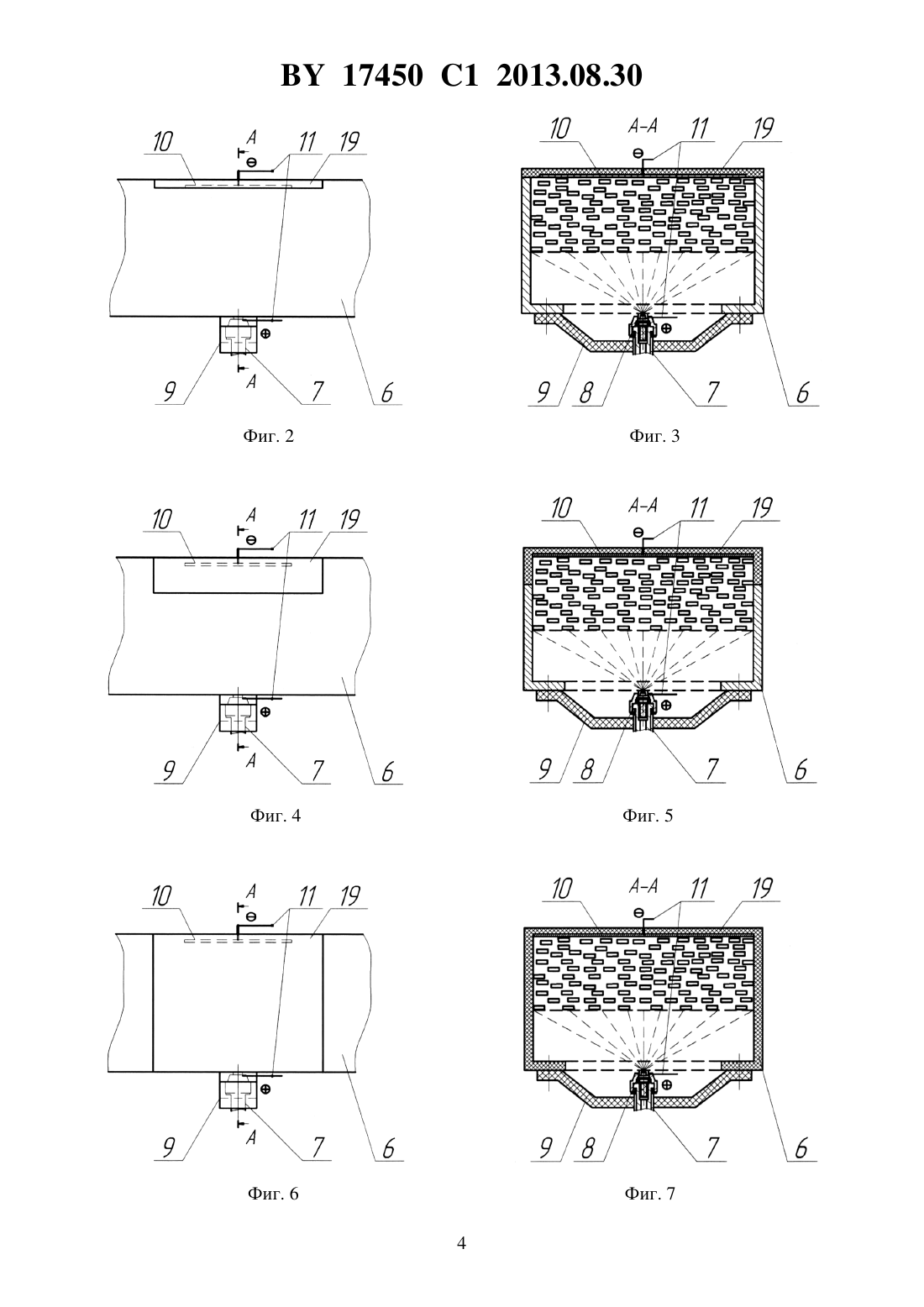

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВНЕСЕНИЯ ЖИДКИХ КОНСЕРВАНТОВ В ИЗМЕЛЬЧЕННУЮ РАСТИТЕЛЬНУЮ МАССУ НА КОРМОУБОРОЧНОМ КОМБАЙНЕ Белорусский государственный аграр- (56)12378 1, 2009. ный технический университет 5531 , 2009.(72) Авторы Кузьмицкий Александр Ва 1662475 1, 1991. сильевич Авраменко Павел Викторо 1618324 1, 1991. вич Новиков Руслан Вячеславович 79753 1, 2009. Ануфриев Николай Иванович 1123273 1, 1968.(57) Устройство для внесения жидких консервантов в измельченную растительную массу в кормоуборочном комбайне, содержащее устанавливаемую на корпусе кормоуборочного комбайна емкость для жидких консервантов с фильтрующим элементом, насос, закрепленный в емкости для жидких консервантов и соединенный линией трубопроводов с дозатором и расходомером модуля управления и с распылительной форсункой, располагаемой в открытой части силосопровода кормоуборочного комбайна и имеющей зарядный электрод с питающим кабелем для подачи напряжения от источника высокого напряжения,отличающееся тем, что содержит проводящий экран, установленный на стенке силосопровода кормоуборочного комбайна напротив распылительной форсунки, изолированный от стенки силосопровода диэлектрической вставкой. 17450 1 2013.08.30 Изобретение относится к области сельского хозяйства, а именно к устройствам для внесения жидких консервантов в поток измельченной растительной массы в самоходных кормоуборочных комбайнах. Известно устройство для внесения жидких консервантов в измельченную растительную массу, включающее напорный патрубок, гайку, фильтр, прокладку, форсунку, вставку и высоковольтный провод для электростатической зарядки жидкого консерванта 1. Недостатком указанного устройства является наличие высоковольтного напряжения на корпусе силосопровода при внесении и зарядке жидких консервантов. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является устройство для внесения жидких консервантов в измельченную растительную массу в кормоуборочном комбайне, включающее устанавливаемые в кормоуборочном комбайне емкость для жидких консервантов с фильтрующим элементом,насос-дозатор, закрепленный в емкости для жидких консервантов и соединенный линией трубопроводов с расходомером модуля управления и распылительной форсункой с зарядным электродом, которая связана с модулем управления питающим кабелем и расположена в радиальной части силосопровода кормоуборочного комбайна после датчика массы 2. Недостатком указанного устройства является наличие высоковольтного напряжения на корпусе силосопровода при внесении и зарядке жидких консервантов. Задачей предлагаемого изобретения является увеличение равномерности распределения и снижения потерь жидких консервантов в измельченной растительной массе при одновременном снятии высоковольтного напряжения с корпуса силосопровода при создании электрического поля во время впрыска и зарядки жидкого консерванта. Задача решается за счет того, что устройство для внесения жидких консервантов в измельченную растительную массу в кормоуборочном комбайне, содержащее устанавливаемую на корпусе кормоуборочного комбайна емкость для жидких консервантов с фильтрующим элементом, насос, закрепленный в емкости для жидких консервантов и соединенный линией трубопроводов с дозатором и расходомером модуля управления, и с распылительной форсункой, располагаемой в открытой части силосопровода кормоуборочного комбайна и имеющей зарядный электрод с питающим кабелем для подачи напряжения от источника высокого напряжения, согласно изобретению содержит проводящий экран, установленный на стенке силосопровода кормоуборочного комбайна напротив распылительной форсунки, изолированный от стенки силосопровода диэлектрической вставкой. Это позволяет снять высоковольтное напряжение с корпуса силосопровода при создании электрического поля во время впрыска и зарядки жидкого консерванта. При использовании данного устройства силы электростатического поля направляют движение заряженных частиц жидкого консерванта, что способствует повышению коэффициента переноса материала на растительную массу до 80-90 . Капли жидкого консерванта,имеющие заряд, лучше проникают в растительный материал и поглощаются его поверхностью. В связи с этим существенно снижаются потери на выдувание, улучшается равномерность распределения жидкого консерванта в измельченном растительном материале, а также уменьшается содержание его паров в воздухе при работе оборудования, что обеспечивает нормальные условия труда для обслуживающего персонала. Сущность предлагаемого изобретения поясняется фигурами, где на фиг. 1 показана схема устройства для внесения жидких консервантов в измельченную растительную массу, смонтированного на кормоуборочном комбайне на фиг. 2 показан вариант исполнения диэлектрической вставки в силосопровод (вид сбоку) на фиг. 3 показан вариант исполнения диэлектрической вставки в силосопровод (поперечное сечение) 2 17450 1 2013.08.30 на фиг. 4 показан вариант диэлектрической вставки, выполненной с боковыми гранями (вид сбоку) на фиг. 5 показан вариант диэлектрической вставки, выполненной с боковыми гранями (поперечное сечение) на фиг. 6 показан вариант диэлектрической вставки, выполненной по всему периметру силосопровода кормоуборочного комбайна (вид сбоку) на фиг. 7 показан вариант диэлектрической вставки, выполненной по всему периметру силосопровода кормоуборочного комбайна (поперечное сечение) на фиг. 8 показан вариант диэлектрической вставки, выполненной по всему периметру силосопровода кормоуборочного комбайна, с дополнительными экранами (вид сбоку) на фиг. 9 показан вариант диэлектрической вставки, выполненной по всему периметру силосопровода кормоуборочного комбайна, с дополнительными экранами (поперечное сечение). Предлагаемое устройство для внесения жидких консервантов в измельченную растительную массу в кормоуборочном комбайне 1 включает в себя устанавливаемую на корпусе кормоуборочного комбайна емкость для жидких консервантов 2 с фильтрующим элементом 3, насос 4, закрепленный в емкости для жидких консервантов 2 и соединенный линией трубопроводов 5 с дозатором 16 и расходомером 13 модуля управления и с распылительной форсункой 7, которая располагается в открытой части силосопровода 6 кормоуборочного комбайна 1 и имеет зарядный электрод 8 с питающим кабелем 11 для подачи напряжения от источника высокого напряжения 14. Распылительная форсунка 7 дополнительно содержит проводящий экран 10, установленный на стенке силосопровода 6 кормоуборочного комбайна 1 напротив распылительной форсунки 7, изолированный от стенки силосопровода 6 диэлектрической вставкой 19. Предлагаемое устройство работает следующим образом. Скошенная растительная масса подается в питающую камеру 18 кормоуборочного комбайна 1, а из нее к измельчающему аппарату и далее направляется в силосопровод 6,где, транспортируясь, активирует датчик массы 12, который посылает электрический сигнал на модуль управления 15 и автоматически включает насос 4. Жидкий консервант из емкости 2 через фильтрующий элемент 3 с помощью насоса 4 по трубопроводу 5 подается под давлением в дозатор 16 и расходомер 13 модуля управления 15 и далее к распылительной форсунке 7, где, соприкасаясь с зарядным электродом 8, получает высоковольтный электростатический заряд от источника высокого напряжения 14 по питающему кабелю 11. При распыливании жидких консервантов через распылительную форсунку 7 электрический заряд сосредотачивается на поверхности капель направленно движущихся с помощью инерционных и электростатических сил через ускоренную измельченную растительную массу к проводящему экрану 10, соединенному с питающим кабелем 11 от источника высокого напряжения 14 модуля управления 15. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
