Устройство для прижатия и крепления электрического кабеля и/или трубопровода к насосно-компрессорным трубам

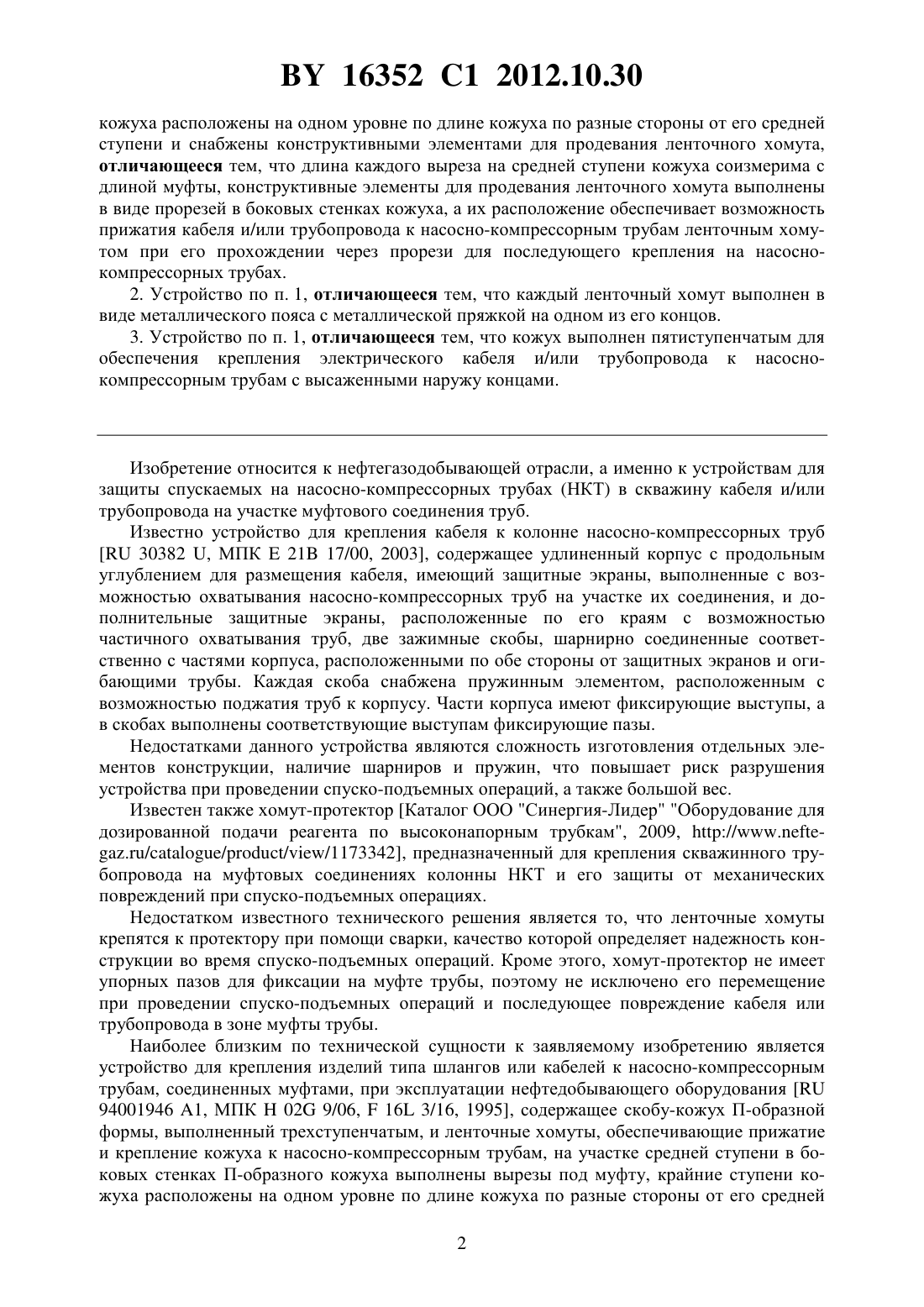

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРИЖАТИЯ И КРЕПЛЕНИЯ ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ И/ИЛИ ТРУБОПРОВОДА К НАСОСНО-КОМПРЕССОРНЫМ ТРУБАМ(71) Заявитель Республиканское унитарное предприятие Производственное объединение Белоруснефть(72) Авторы Галай Михаил Иванович Демяненко Николай Александрович(73) Патентообладатель Республиканское унитарное предприятие Производственное объединение Белоруснефть(57) 1. Устройство для прижатия и крепления электрического кабеля и/или трубопровода к насосно-компрессорным трубам, соединенным муфтой и устанавливаемым в эксплуатационную колонну нефтяной скважины, содержащее кожух П-образной формы, выполненный, по меньшей мере, трехступенчатым, и ленточные хомуты, обеспечивающие прижатие и крепление кожуха к насосно-компрессорным трубам, при этом в каждой боковой стенке П-образного кожуха на участке средней ступени, высота которой выбрана из условия обеспечения свободного прохождения по стволу скважины колонны насоснокомпрессорных труб, снабженной кожухом, выполнен вырез под муфту, крайние ступени 16352 1 2012.10.30 кожуха расположены на одном уровне по длине кожуха по разные стороны от его средней ступени и снабжены конструктивными элементами для продевания ленточного хомута,отличающееся тем, что длина каждого выреза на средней ступени кожуха соизмерима с длиной муфты, конструктивные элементы для продевания ленточного хомута выполнены в виде прорезей в боковых стенках кожуха, а их расположение обеспечивает возможность прижатия кабеля и/или трубопровода к насосно-компрессорным трубам ленточным хомутом при его прохождении через прорези для последующего крепления на насоснокомпрессорных трубах. 2. Устройство по п. 1, отличающееся тем, что каждый ленточный хомут выполнен в виде металлического пояса с металлической пряжкой на одном из его концов. 3. Устройство по п. 1, отличающееся тем, что кожух выполнен пятиступенчатым для обеспечения крепления электрического кабеля и/или трубопровода к насоснокомпрессорным трубам с высаженными наружу концами. Изобретение относится к нефтегазодобывающей отрасли, а именно к устройствам для защиты спускаемых на насосно-компрессорных трубах (НКТ) в скважину кабеля и/или трубопровода на участке муфтового соединения труб. Известно устройство для крепления кабеля к колонне насосно-компрессорных труб 30382 , МПК 21 17/00, 2003, содержащее удлиненный корпус с продольным углублением для размещения кабеля, имеющий защитные экраны, выполненные с возможностью охватывания насосно-компрессорных труб на участке их соединения, и дополнительные защитные экраны, расположенные по его краям с возможностью частичного охватывания труб, две зажимные скобы, шарнирно соединенные соответственно с частями корпуса, расположенными по обе стороны от защитных экранов и огибающими трубы. Каждая скоба снабжена пружинным элементом, расположенным с возможностью поджатия труб к корпусу. Части корпуса имеют фиксирующие выступы, а в скобах выполнены соответствующие выступам фиксирующие пазы. Недостатками данного устройства являются сложность изготовления отдельных элементов конструкции, наличие шарниров и пружин, что повышает риск разрушения устройства при проведении спуско-подъемных операций, а также большой вес. Известен также хомут-протектор Каталог ООО Синергия-Лидер Оборудование для дозированной подачи реагента по высоконапорным трубкам, 2009, //////1173342, предназначенный для крепления скважинного трубопровода на муфтовых соединениях колонны НКТ и его защиты от механических повреждений при спуско-подъемных операциях. Недостатком известного технического решения является то, что ленточные хомуты крепятся к протектору при помощи сварки, качество которой определяет надежность конструкции во время спуско-подъемных операций. Кроме этого, хомут-протектор не имеет упорных пазов для фиксации на муфте трубы, поэтому не исключено его перемещение при проведении спуско-подъемных операций и последующее повреждение кабеля или трубопровода в зоне муфты трубы. Наиболее близким по технической сущности к заявляемому изобретению является устройство для крепления изделий типа шлангов или кабелей к насосно-компрессорным трубам, соединенных муфтами, при эксплуатации нефтедобывающего оборудования 94001946 1, МПК 02 9/06,16 3/16, 1995, содержащее скобу-кожух П-образной формы, выполненный трехступенчатым, и ленточные хомуты, обеспечивающие прижатие и крепление кожуха к насосно-компрессорным трубам, на участке средней ступени в боковых стенках П-образного кожуха выполнены вырезы под муфту, крайние ступени кожуха расположены на одном уровне по длине кожуха по разные стороны от его средней 2 16352 1 2012.10.30 ступени и снабжены конструктивными элементами в виде проушин для продевания ленточного хомута. При этом высота средней ступени П-образного кожуха выбрана из условия обеспечения свободного прохождения по стволу скважины колонны насоснокомпрессорных труб, снабженной кожухами. Недостатком данного технического решения является то, что конструкция скобыкожуха не обеспечивает его надежной фиксации на муфтах насосно-компрессорных труб с высаженными концами, кроме того, конструкция скобы-кожуха не обеспечивает одновременного крепления к НКТ ленточными хомутами защищаемого кабеля или трубопровода, что не исключает их повреждения на муфте трубы во время выполнения спускоподъемных операций. Задачей, решаемой данным изобретением, является повышение надежности защиты и крепления электрического кабеля и/или трубопровода к насосно-компрессорным трубам в месте соединения их муфтами, предотвращение повреждения электрического кабеля и/или трубопровода при проведении спуско-подъемных операций насосно-компрессорных труб в эксплуатационной колонне нефтяной скважины. Поставленная задача решается за счет того, что в устройстве для прижатия и крепления электрического кабеля и/или трубопровода к насосно-компрессорным трубам, соединенным муфтой и устанавливаемым в эксплуатационную колонну нефтяной скважины,содержащем кожух П-образной формы, выполненный, по меньшей мере, трехступенчатым, и ленточные хомуты, обеспечивающие прижатие и крепление кожуха к насоснокомпрессорным трубам, при этом в каждой боковой стенке П-образного кожуха на участке средней ступени, высота которой выбрана из условия обеспечения свободного прохождения по стволу скважины колонны насосно-компрессорных труб, снабженной кожухом,выполнен вырез под муфту, крайние ступени кожуха расположены на одном уровне по длине кожуха по разные стороны от его средней ступени и снабжены конструктивными элементами для продевания ленточного хомута, согласно изобретению, длина каждого выреза на средней ступени кожуха соизмерима с длиной муфты, конструктивные элементы для продевания ленточного хомута выполнены в виде прорезей в боковых стенках кожуха, а их расположение обеспечивает возможность прижатия кабеля и/или трубопровода к насосно-компрессорным трубам ленточным хомутом при его прохождении через прорези для последующего крепления на насосно-компрессорных трубах. Кроме этого, ленточный хомут может быть выполнен в виде металлического пояса с металлической пряжкой на одном из его концов. В частном случае исполнения кожух может быть выполнен пятиступенчатым для обеспечения крепления электрического кабеля и/или трубопровода к насоснокомпрессорным трубам с высаженными наружу концами. Техническое решение поясняется следующими фигурами на фиг. 1 изображен общий вид устройства, установленного на насосно-компрессорных трубах для прижатия и крепления кабеля и/или трубопровода на фиг. 2 - разрез А-А на фиг. 1 при прижатии и креплении кабеля на фиг. 3 - разрез А-А на фиг. 1 при прижатии и креплении кабеля и трубопровода. Устройство для прижатия и крепления электрического кабеля 1 и/или трубопровода 2 к насосно-компрессорным трубам 3 с высаженными наружу концами 4, соединенных муфтами 5 и устанавливаемых в эксплуатационную колонну 6 нефтяной скважины 7, содержит кожух 8 П-образной формы, выполненный пятиступенчатым, и ленточные хомуты 9, выполненные в виде металлических поясов 10 с металлическими пряжками 11 на одном из их концов. В каждой боковой стенке 12 П-образного кожуха 8 на участке средней ступени 13, высотакоторой выбрана из условия обеспечения свободного прохождения по стволу скважины 7 колонны насосно-компрессорных труб 3, снабженной кожухом 8, выполнен вырез 14 под муфту 5, соизмеримый с ее длиной . Средняя ступень 13 сопряжена с крайними ступенями 15, расположенными по разные стороны от ступени 13 на одном 3 16352 1 2012.10.30 уровне по длине кожуха 8, посредством промежуточных ступеней 16. В боковых стенках 17 крайних ступеней 15 выполнены прорези 18 для продевания через них ленточных хомутов 9, обеспечивающих одновременное прижатие (с последующим креплением) кожуха 8 и кабеля 1 и/или трубопровода 2 к насосно-компрессорным трубам 3. Достижение данного технического результата обеспечивается выбором места расположения на боковых стенках 17 прорезей 18, основанным на учете геометрических размеров защищаемых кабеля и/или трубопровода. Прижатие и крепление кабеля и/или трубопровода к насосно-компрессорным трубам посредством заявляемого устройства осуществляется следующим образом. Предварительно металлические пояса 10 вставляются в прорези 18 П-образного кожуха 8, затем П-образным кожухом 8 накрывают электрический кабель 1 и/или трубопровод 2, расположенные вдоль трубы 3, таким образом, чтобы вырез 14 находился на муфте 5. После этого металлическими поясами 10 охватывают тело трубы 3 и, вставив концы металлических поясов 10 в пряжки 11, затягивают их, прижимая при этом П-образный кожух 8 к трубе 3. Одновременно внутри П-образного кожуха 8 металлические пояса 10 прижимают к трубе 3 электрический кабель 1 и/или трубопровод 2 и также фиксируют их на трубе 3. Таким образом, техническим результатом, достигаемым в результате использования предлагаемого технического решения, является повышение надежности защиты электрического кабеля и/или трубопровода в месте соединения муфтами насосно-компрессорных труб за счет крепления к ним не только кожуха, но и защищаемых им электрического кабеля и/или трубопровода, а также за счет того, что длина выреза средней ступени кожуха соизмерима с длиной муфты, так как это препятствует перемещению кожуха вдоль насосно-компрессорных труб, приводящему к повреждению кабеля или трубопровода. Кроме того, конструкция кожуха позволяет его использовать как на гладких насоснокомпрессорных трубах, так и на трубах с высаженными концами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
