Устройство для соединения многожильного кабеля с внешним объектом

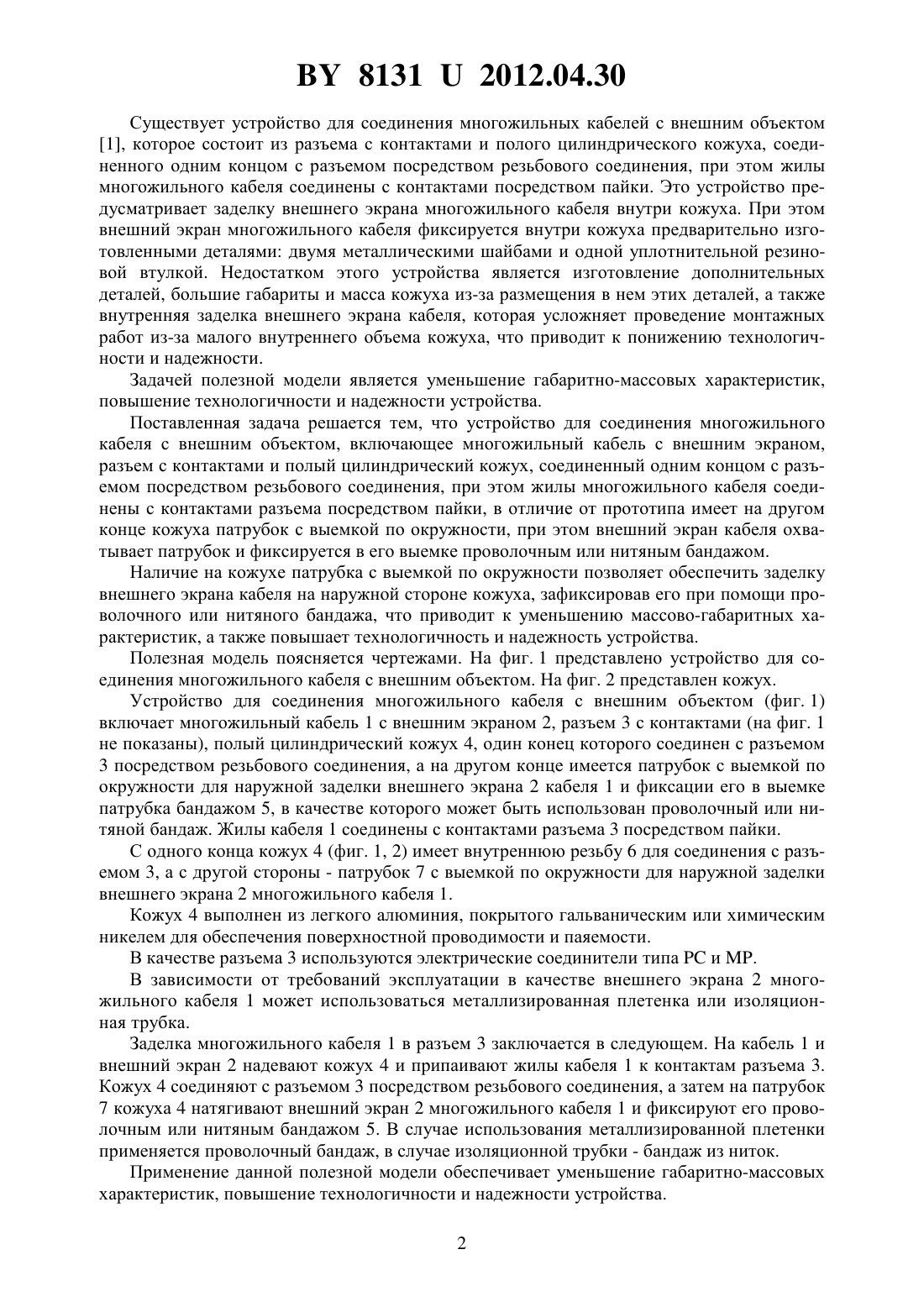

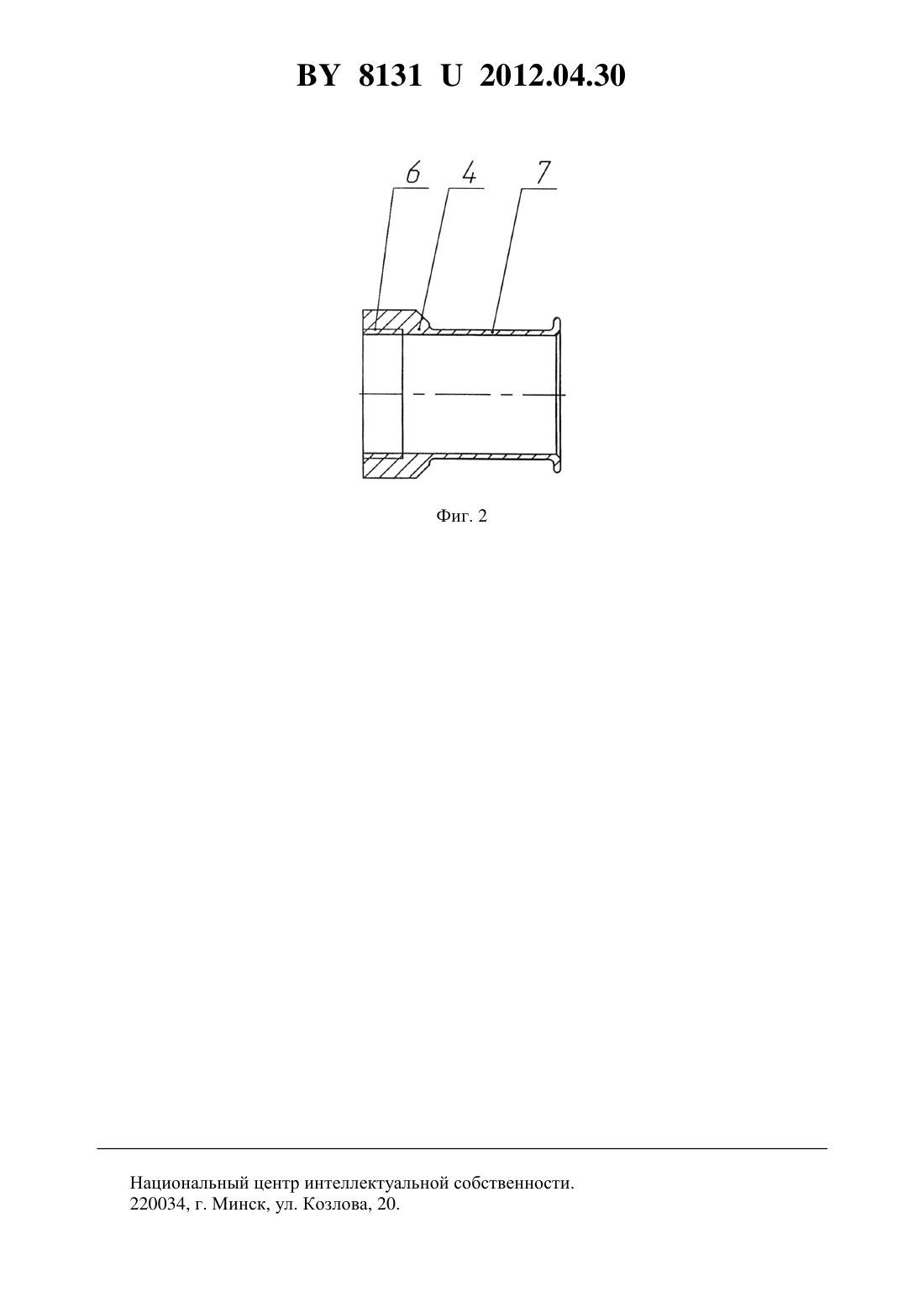

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ МНОГОЖИЛЬНОГО КАБЕЛЯ С ВНЕШНИМ ОБЪЕКТОМ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Романович Жанна Васильевна Деркач Алла Михайловна Поташников Юрий Михайлович Пальчик Ростислав Иванович Колобнев Владимир Васильевич(73) Патентообладатель Открытое акционерное общество Пеленг(57) Устройство для соединения многожильного кабеля с внешним объектом, включающее многожильный кабель с внешним экраном, разъем с контактами и полый цилиндрический кожух, соединенный одним концом с разъемом посредством резьбового соединения, при этом жилы многожильного кабеля соединены с контактами разъема посредством пайки,отличающееся тем, что на другом конце кожуха имеется патрубок с выемкой по окружности, при этом внешний экран кабеля охватывает патрубок и фиксируется в его выемке проволочным или нитяным бандажом.(56) 1. ОСТ 4 ГО.010.016. Электромонтаж кабельных изделий. Экранированная заделка наборных кабелей в соединители. Электромонтаж штепсельных соединителей типов ,Полезная модель относится к электротехнике и используется в электротехнических изделиях для подключения электрических блоков посредством многожильных кабелей различного типа. 81312012.04.30 Существует устройство для соединения многожильных кабелей с внешним объектом 1, которое состоит из разъема с контактами и полого цилиндрического кожуха, соединенного одним концом с разъемом посредством резьбового соединения, при этом жилы многожильного кабеля соединены с контактами посредством пайки. Это устройство предусматривает заделку внешнего экрана многожильного кабеля внутри кожуха. При этом внешний экран многожильного кабеля фиксируется внутри кожуха предварительно изготовленными деталями двумя металлическими шайбами и одной уплотнительной резиновой втулкой. Недостатком этого устройства является изготовление дополнительных деталей, большие габариты и масса кожуха из-за размещения в нем этих деталей, а также внутренняя заделка внешнего экрана кабеля, которая усложняет проведение монтажных работ из-за малого внутреннего объема кожуха, что приводит к понижению технологичности и надежности. Задачей полезной модели является уменьшение габаритно-массовых характеристик,повышение технологичности и надежности устройства. Поставленная задача решается тем, что устройство для соединения многожильного кабеля с внешним объектом, включающее многожильный кабель с внешним экраном,разъем с контактами и полый цилиндрический кожух, соединенный одним концом с разъемом посредством резьбового соединения, при этом жилы многожильного кабеля соединены с контактами разъема посредством пайки, в отличие от прототипа имеет на другом конце кожуха патрубок с выемкой по окружности, при этом внешний экран кабеля охватывает патрубок и фиксируется в его выемке проволочным или нитяным бандажом. Наличие на кожухе патрубка с выемкой по окружности позволяет обеспечить заделку внешнего экрана кабеля на наружной стороне кожуха, зафиксировав его при помощи проволочного или нитяного бандажа, что приводит к уменьшению массово-габаритных характеристик, а также повышает технологичность и надежность устройства. Полезная модель поясняется чертежами. На фиг. 1 представлено устройство для соединения многожильного кабеля с внешним объектом. На фиг. 2 представлен кожух. Устройство для соединения многожильного кабеля с внешним объектом (фиг. 1) включает многожильный кабель 1 с внешним экраном 2, разъем 3 с контактами (на фиг. 1 не показаны), полый цилиндрический кожух 4, один конец которого соединен с разъемом 3 посредством резьбового соединения, а на другом конце имеется патрубок с выемкой по окружности для наружной заделки внешнего экрана 2 кабеля 1 и фиксации его в выемке патрубка бандажом 5, в качестве которого может быть использован проволочный или нитяной бандаж. Жилы кабеля 1 соединены с контактами разъема 3 посредством пайки. С одного конца кожух 4 (фиг. 1, 2) имеет внутреннюю резьбу 6 для соединения с разъемом 3, а с другой стороны - патрубок 7 с выемкой по окружности для наружной заделки внешнего экрана 2 многожильного кабеля 1. Кожух 4 выполнен из легкого алюминия, покрытого гальваническим или химическим никелем для обеспечения поверхностной проводимости и паяемости. В качестве разъема 3 используются электрические соединители типаи . В зависимости от требований эксплуатации в качестве внешнего экрана 2 многожильного кабеля 1 может использоваться металлизированная плетенка или изоляционная трубка. Заделка многожильного кабеля 1 в разъем 3 заключается в следующем. На кабель 1 и внешний экран 2 надевают кожух 4 и припаивают жилы кабеля 1 к контактам разъема 3. Кожух 4 соединяют с разъемом 3 посредством резьбового соединения, а затем на патрубок 7 кожуха 4 натягивают внешний экран 2 многожильного кабеля 1 и фиксируют его проволочным или нитяным бандажом 5. В случае использования металлизированной плетенки применяется проволочный бандаж, в случае изоляционной трубки - бандаж из ниток. Применение данной полезной модели обеспечивает уменьшение габаритно-массовых характеристик, повышение технологичности и надежности устройства. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
