Система канализации дома

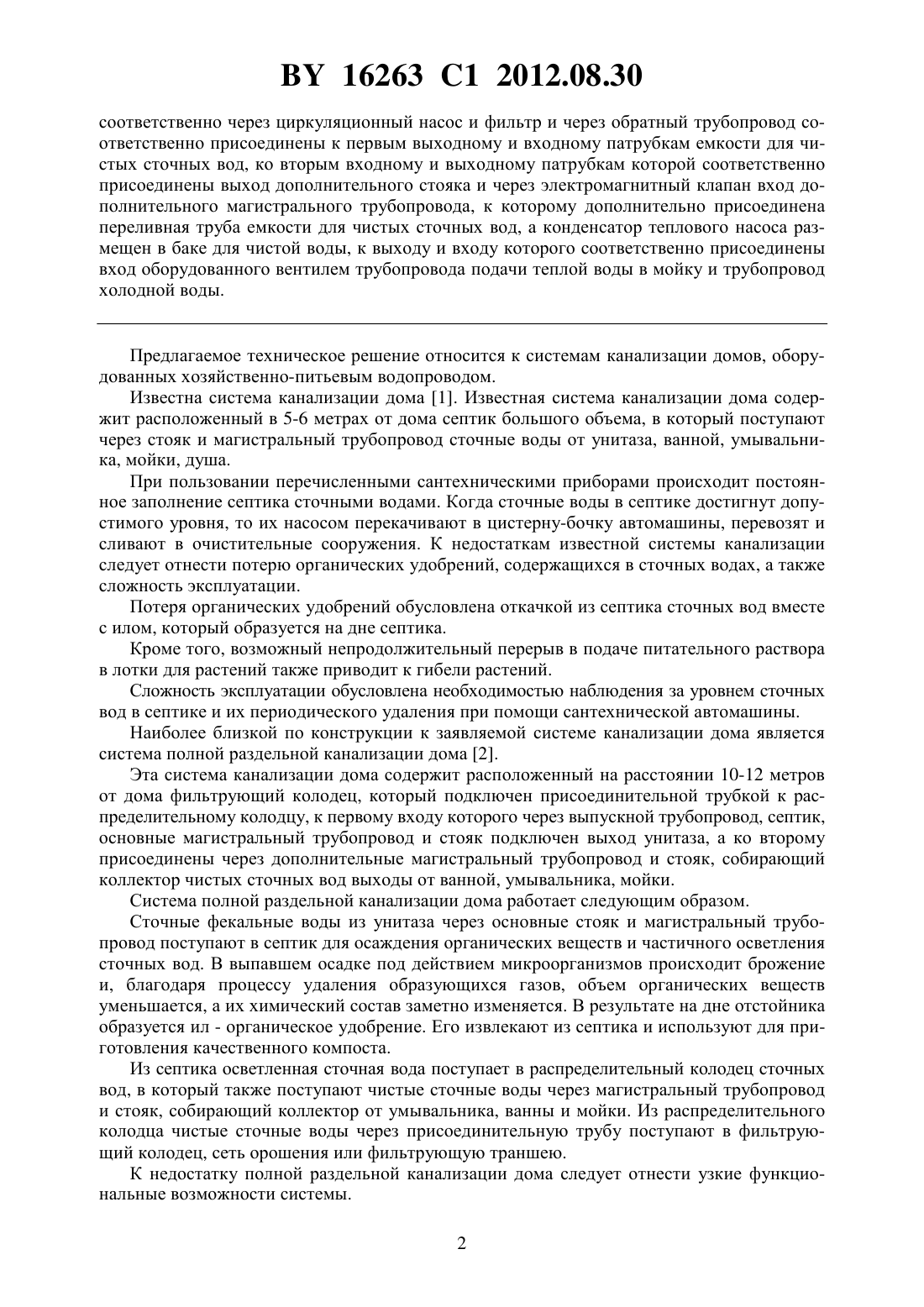

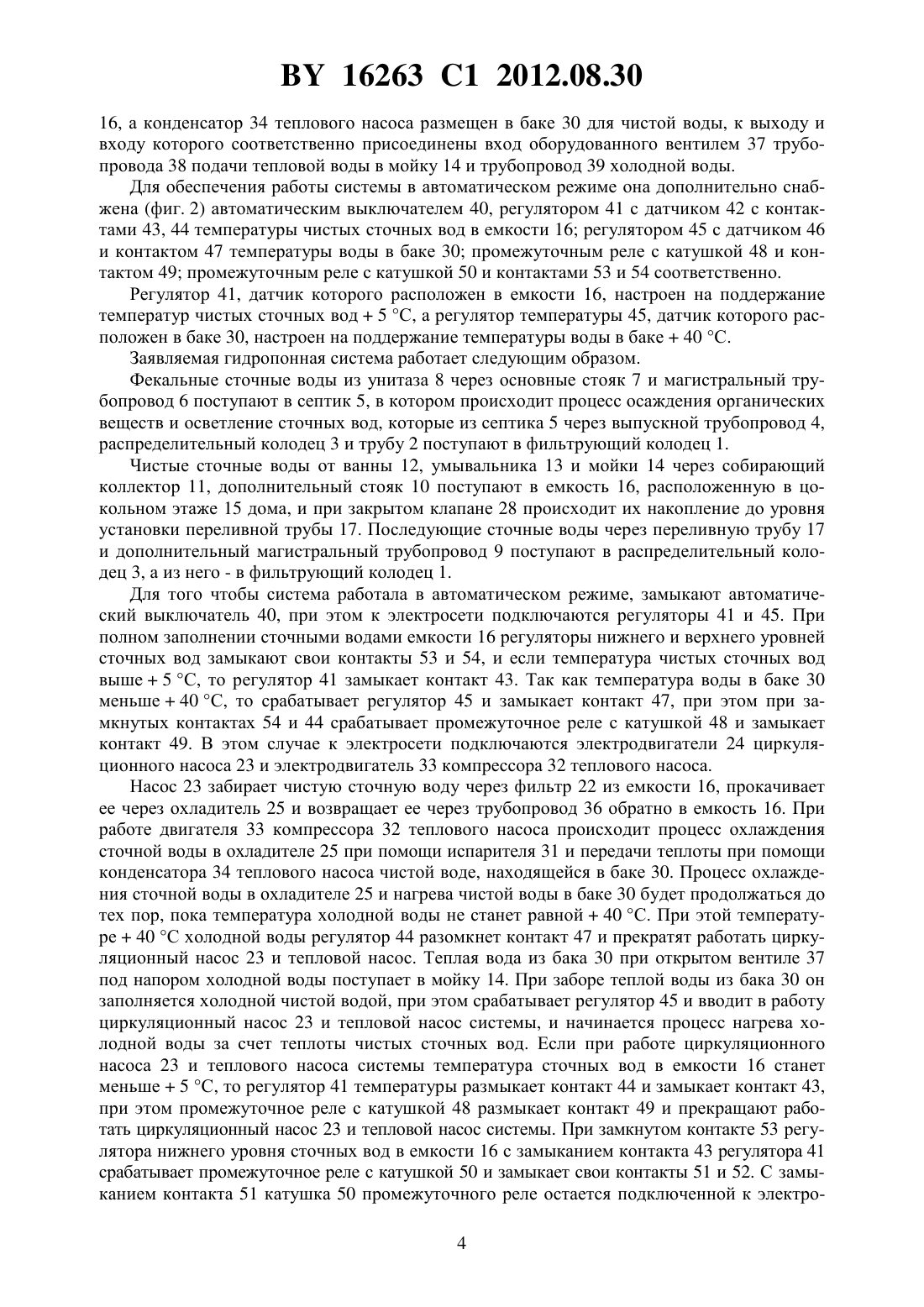

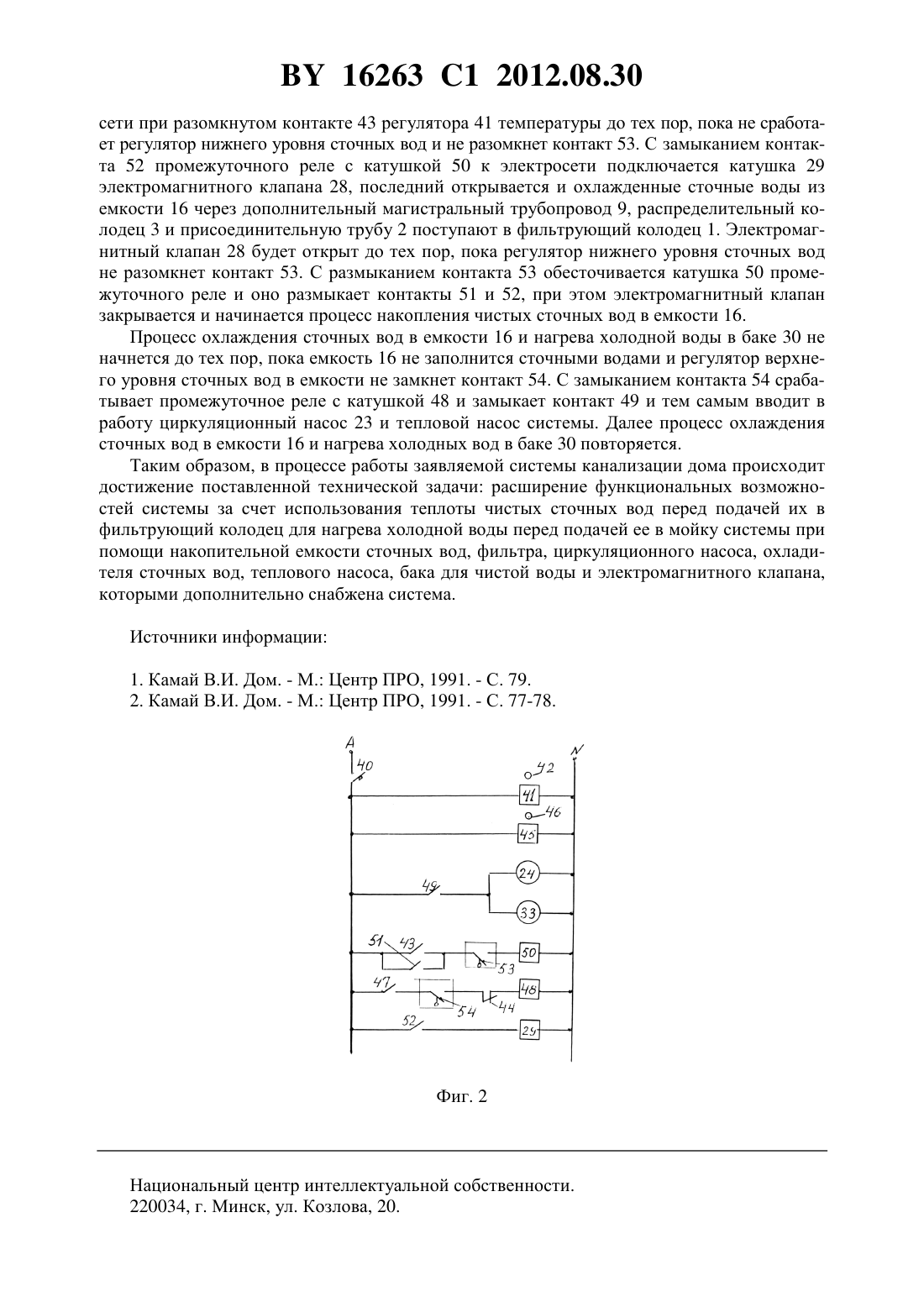

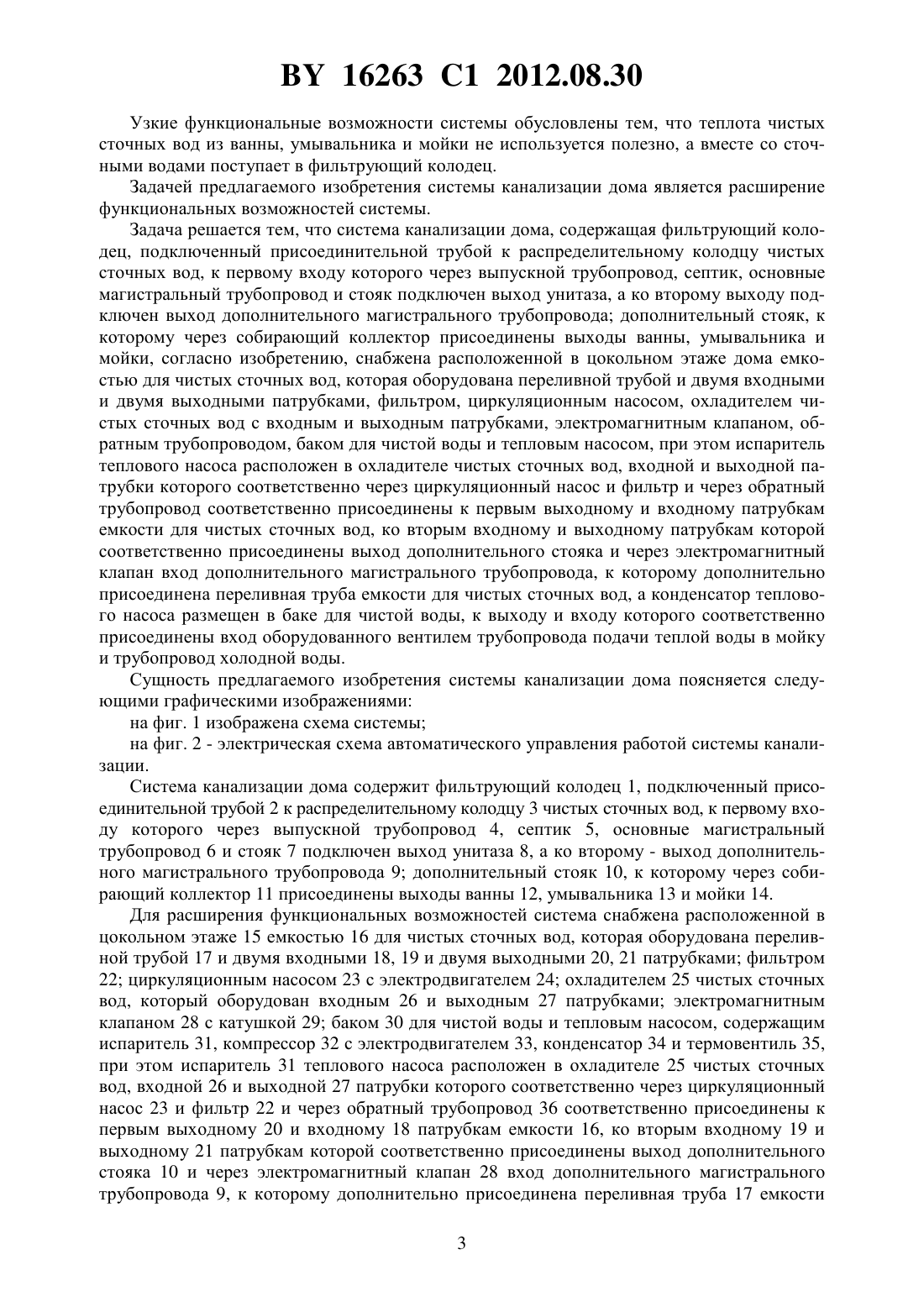

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Синяков Анатолий Леонидович(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Синяков Анатолий Леонидович(57) Система канализации дома, содержащая фильтрующий колодец, подключенный присоединительной трубой к распределительному колодцу чистых сточных вод, к первому входу которого через выпускной трубопровод, септик, основные магистральный трубопровод и стояк подключен выход унитаза, а ко второму выходу подключен выход дополнительного магистрального трубопровода дополнительный стояк, к которому через собирающий коллектор присоединены выходы ванны, умывальника и мойки, отличающаяся тем, что снабжена расположенной в цокольном этаже дома емкостью для чистых сточных вод, которая оборудована переливной трубой и двумя входными и двумя выходными патрубками, фильтром, циркуляционным насосом, охладителем чистых сточных вод с входным и выходным патрубками, электромагнитным клапаном, обратным трубопроводом, баком для чистой воды и тепловым насосом, при этом испаритель теплового насоса расположен в охладителе чистых сточных вод, входной и выходной патрубки которого 16263 1 2012.08.30 соответственно через циркуляционный насос и фильтр и через обратный трубопровод соответственно присоединены к первым выходному и входному патрубкам емкости для чистых сточных вод, ко вторым входному и выходному патрубкам которой соответственно присоединены выход дополнительного стояка и через электромагнитный клапан вход дополнительного магистрального трубопровода, к которому дополнительно присоединена переливная труба емкости для чистых сточных вод, а конденсатор теплового насоса размещен в баке для чистой воды, к выходу и входу которого соответственно присоединены вход оборудованного вентилем трубопровода подачи теплой воды в мойку и трубопровод холодной воды. Предлагаемое техническое решение относится к системам канализации домов, оборудованных хозяйственно-питьевым водопроводом. Известна система канализации дома 1. Известная система канализации дома содержит расположенный в 5-6 метрах от дома септик большого объема, в который поступают через стояк и магистральный трубопровод сточные воды от унитаза, ванной, умывальника, мойки, душа. При пользовании перечисленными сантехническими приборами происходит постоянное заполнение септика сточными водами. Когда сточные воды в септике достигнут допустимого уровня, то их насосом перекачивают в цистерну-бочку автомашины, перевозят и сливают в очистительные сооружения. К недостаткам известной системы канализации следует отнести потерю органических удобрений, содержащихся в сточных водах, а также сложность эксплуатации. Потеря органических удобрений обусловлена откачкой из септика сточных вод вместе с илом, который образуется на дне септика. Кроме того, возможный непродолжительный перерыв в подаче питательного раствора в лотки для растений также приводит к гибели растений. Сложность эксплуатации обусловлена необходимостью наблюдения за уровнем сточных вод в септике и их периодического удаления при помощи сантехнической автомашины. Наиболее близкой по конструкции к заявляемой системе канализации дома является система полной раздельной канализации дома 2. Эта система канализации дома содержит расположенный на расстоянии 10-12 метров от дома фильтрующий колодец, который подключен присоединительной трубкой к распределительному колодцу, к первому входу которого через выпускной трубопровод, септик,основные магистральный трубопровод и стояк подключен выход унитаза, а ко второму присоединены через дополнительные магистральный трубопровод и стояк, собирающий коллектор чистых сточных вод выходы от ванной, умывальника, мойки. Система полной раздельной канализации дома работает следующим образом. Сточные фекальные воды из унитаза через основные стояк и магистральный трубопровод поступают в септик для осаждения органических веществ и частичного осветления сточных вод. В выпавшем осадке под действием микроорганизмов происходит брожение и, благодаря процессу удаления образующихся газов, объем органических веществ уменьшается, а их химический состав заметно изменяется. В результате на дне отстойника образуется ил - органическое удобрение. Его извлекают из септика и используют для приготовления качественного компоста. Из септика осветленная сточная вода поступает в распределительный колодец сточных вод, в который также поступают чистые сточные воды через магистральный трубопровод и стояк, собирающий коллектор от умывальника, ванны и мойки. Из распределительного колодца чистые сточные воды через присоединительную трубу поступают в фильтрующий колодец, сеть орошения или фильтрующую траншею. К недостатку полной раздельной канализации дома следует отнести узкие функциональные возможности системы. 2 16263 1 2012.08.30 Узкие функциональные возможности системы обусловлены тем, что теплота чистых сточных вод из ванны, умывальника и мойки не используется полезно, а вместе со сточными водами поступает в фильтрующий колодец. Задачей предлагаемого изобретения системы канализации дома является расширение функциональных возможностей системы. Задача решается тем, что система канализации дома, содержащая фильтрующий колодец, подключенный присоединительной трубой к распределительному колодцу чистых сточных вод, к первому входу которого через выпускной трубопровод, септик, основные магистральный трубопровод и стояк подключен выход унитаза, а ко второму выходу подключен выход дополнительного магистрального трубопровода дополнительный стояк, к которому через собирающий коллектор присоединены выходы ванны, умывальника и мойки, согласно изобретению, снабжена расположенной в цокольном этаже дома емкостью для чистых сточных вод, которая оборудована переливной трубой и двумя входными и двумя выходными патрубками, фильтром, циркуляционным насосом, охладителем чистых сточных вод с входным и выходным патрубками, электромагнитным клапаном, обратным трубопроводом, баком для чистой воды и тепловым насосом, при этом испаритель теплового насоса расположен в охладителе чистых сточных вод, входной и выходной патрубки которого соответственно через циркуляционный насос и фильтр и через обратный трубопровод соответственно присоединены к первым выходному и входному патрубкам емкости для чистых сточных вод, ко вторым входному и выходному патрубкам которой соответственно присоединены выход дополнительного стояка и через электромагнитный клапан вход дополнительного магистрального трубопровода, к которому дополнительно присоединена переливная труба емкости для чистых сточных вод, а конденсатор теплового насоса размещен в баке для чистой воды, к выходу и входу которого соответственно присоединены вход оборудованного вентилем трубопровода подачи теплой воды в мойку и трубопровод холодной воды. Сущность предлагаемого изобретения системы канализации дома поясняется следующими графическими изображениями на фиг. 1 изображена схема системы на фиг. 2 - электрическая схема автоматического управления работой системы канализации. Система канализации дома содержит фильтрующий колодец 1, подключенный присоединительной трубой 2 к распределительному колодцу 3 чистых сточных вод, к первому входу которого через выпускной трубопровод 4, септик 5, основные магистральный трубопровод 6 и стояк 7 подключен выход унитаза 8, а ко второму - выход дополнительного магистрального трубопровода 9 дополнительный стояк 10, к которому через собирающий коллектор 11 присоединены выходы ванны 12, умывальника 13 и мойки 14. Для расширения функциональных возможностей система снабжена расположенной в цокольном этаже 15 емкостью 16 для чистых сточных вод, которая оборудована переливной трубой 17 и двумя входными 18, 19 и двумя выходными 20, 21 патрубками фильтром 22 циркуляционным насосом 23 с электродвигателем 24 охладителем 25 чистых сточных вод, который оборудован входным 26 и выходным 27 патрубками электромагнитным клапаном 28 с катушкой 29 баком 30 для чистой воды и тепловым насосом, содержащим испаритель 31, компрессор 32 с электродвигателем 33, конденсатор 34 и термовентиль 35,при этом испаритель 31 теплового насоса расположен в охладителе 25 чистых сточных вод, входной 26 и выходной 27 патрубки которого соответственно через циркуляционный насос 23 и фильтр 22 и через обратный трубопровод 36 соответственно присоединены к первым выходному 20 и входному 18 патрубкам емкости 16, ко вторым входному 19 и выходному 21 патрубкам которой соответственно присоединены выход дополнительного стояка 10 и через электромагнитный клапан 28 вход дополнительного магистрального трубопровода 9, к которому дополнительно присоединена переливная труба 17 емкости 3 16263 1 2012.08.30 16, а конденсатор 34 теплового насоса размещен в баке 30 для чистой воды, к выходу и входу которого соответственно присоединены вход оборудованного вентилем 37 трубопровода 38 подачи тепловой воды в мойку 14 и трубопровод 39 холодной воды. Для обеспечения работы системы в автоматическом режиме она дополнительно снабжена (фиг. 2) автоматическим выключателем 40, регулятором 41 с датчиком 42 с контактами 43, 44 температуры чистых сточных вод в емкости 16 регулятором 45 с датчиком 46 и контактом 47 температуры воды в баке 30 промежуточным реле с катушкой 48 и контактом 49 промежуточным реле с катушкой 50 и контактами 53 и 54 соответственно. Регулятор 41, датчик которого расположен в емкости 16, настроен на поддержание температур чистых сточных вод 5 С, а регулятор температуры 45, датчик которого расположен в баке 30, настроен на поддержание температуры воды в баке 40 С. Заявляемая гидропонная система работает следующим образом. Фекальные сточные воды из унитаза 8 через основные стояк 7 и магистральный трубопровод 6 поступают в септик 5, в котором происходит процесс осаждения органических веществ и осветление сточных вод, которые из септика 5 через выпускной трубопровод 4,распределительный колодец 3 и трубу 2 поступают в фильтрующий колодец 1. Чистые сточные воды от ванны 12, умывальника 13 и мойки 14 через собирающий коллектор 11, дополнительный стояк 10 поступают в емкость 16, расположенную в цокольном этаже 15 дома, и при закрытом клапане 28 происходит их накопление до уровня установки переливной трубы 17. Последующие сточные воды через переливную трубу 17 и дополнительный магистральный трубопровод 9 поступают в распределительный колодец 3, а из него - в фильтрующий колодец 1. Для того чтобы система работала в автоматическом режиме, замыкают автоматический выключатель 40, при этом к электросети подключаются регуляторы 41 и 45. При полном заполнении сточными водами емкости 16 регуляторы нижнего и верхнего уровней сточных вод замыкают свои контакты 53 и 54, и если температура чистых сточных вод выше 5 С, то регулятор 41 замыкает контакт 43. Так как температура воды в баке 30 меньше 40 С, то срабатывает регулятор 45 и замыкает контакт 47, при этом при замкнутых контактах 54 и 44 срабатывает промежуточное реле с катушкой 48 и замыкает контакт 49. В этом случае к электросети подключаются электродвигатели 24 циркуляционного насоса 23 и электродвигатель 33 компрессора 32 теплового насоса. Насос 23 забирает чистую сточную воду через фильтр 22 из емкости 16, прокачивает ее через охладитель 25 и возвращает ее через трубопровод 36 обратно в емкость 16. При работе двигателя 33 компрессора 32 теплового насоса происходит процесс охлаждения сточной воды в охладителе 25 при помощи испарителя 31 и передачи теплоты при помощи конденсатора 34 теплового насоса чистой воде, находящейся в баке 30. Процесс охлаждения сточной воды в охладителе 25 и нагрева чистой воды в баке 30 будет продолжаться до тех пор, пока температура холодной воды не станет равной 40 С. При этой температуре 40 С холодной воды регулятор 44 разомкнет контакт 47 и прекратят работать циркуляционный насос 23 и тепловой насос. Теплая вода из бака 30 при открытом вентиле 37 под напором холодной воды поступает в мойку 14. При заборе теплой воды из бака 30 он заполняется холодной чистой водой, при этом срабатывает регулятор 45 и вводит в работу циркуляционный насос 23 и тепловой насос системы, и начинается процесс нагрева холодной воды за счет теплоты чистых сточных вод. Если при работе циркуляционного насоса 23 и теплового насоса системы температура сточных вод в емкости 16 станет меньше 5 С, то регулятор 41 температуры размыкает контакт 44 и замыкает контакт 43,при этом промежуточное реле с катушкой 48 размыкает контакт 49 и прекращают работать циркуляционный насос 23 и тепловой насос системы. При замкнутом контакте 53 регулятора нижнего уровня сточных вод в емкости 16 с замыканием контакта 43 регулятора 41 срабатывает промежуточное реле с катушкой 50 и замыкает свои контакты 51 и 52. С замыканием контакта 51 катушка 50 промежуточного реле остается подключенной к электро 4 16263 1 2012.08.30 сети при разомкнутом контакте 43 регулятора 41 температуры до тех пор, пока не сработает регулятор нижнего уровня сточных вод и не разомкнет контакт 53. С замыканием контакта 52 промежуточного реле с катушкой 50 к электросети подключается катушка 29 электромагнитного клапана 28, последний открывается и охлажденные сточные воды из емкости 16 через дополнительный магистральный трубопровод 9, распределительный колодец 3 и присоединительную трубу 2 поступают в фильтрующий колодец 1. Электромагнитный клапан 28 будет открыт до тех пор, пока регулятор нижнего уровня сточных вод не разомкнет контакт 53. С размыканием контакта 53 обесточивается катушка 50 промежуточного реле и оно размыкает контакты 51 и 52, при этом электромагнитный клапан закрывается и начинается процесс накопления чистых сточных вод в емкости 16. Процесс охлаждения сточных вод в емкости 16 и нагрева холодной воды в баке 30 не начнется до тех пор, пока емкость 16 не заполнится сточными водами и регулятор верхнего уровня сточных вод в емкости не замкнет контакт 54. С замыканием контакта 54 срабатывает промежуточное реле с катушкой 48 и замыкает контакт 49 и тем самым вводит в работу циркуляционный насос 23 и тепловой насос системы. Далее процесс охлаждения сточных вод в емкости 16 и нагрева холодных вод в баке 30 повторяется. Таким образом, в процессе работы заявляемой системы канализации дома происходит достижение поставленной технической задачи расширение функциональных возможностей системы за счет использования теплоты чистых сточных вод перед подачей их в фильтрующий колодец для нагрева холодной воды перед подачей ее в мойку системы при помощи накопительной емкости сточных вод, фильтра, циркуляционного насоса, охладителя сточных вод, теплового насоса, бака для чистой воды и электромагнитного клапана,которыми дополнительно снабжена система. Источники информации 1. Камай В.И. Дом. - М. Центр ПРО, 1991. - С. 79. 2. Камай В.И. Дом. - М. Центр ПРО, 1991. - С. 77-78. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
