Коллекторный двигатель постоянного тока

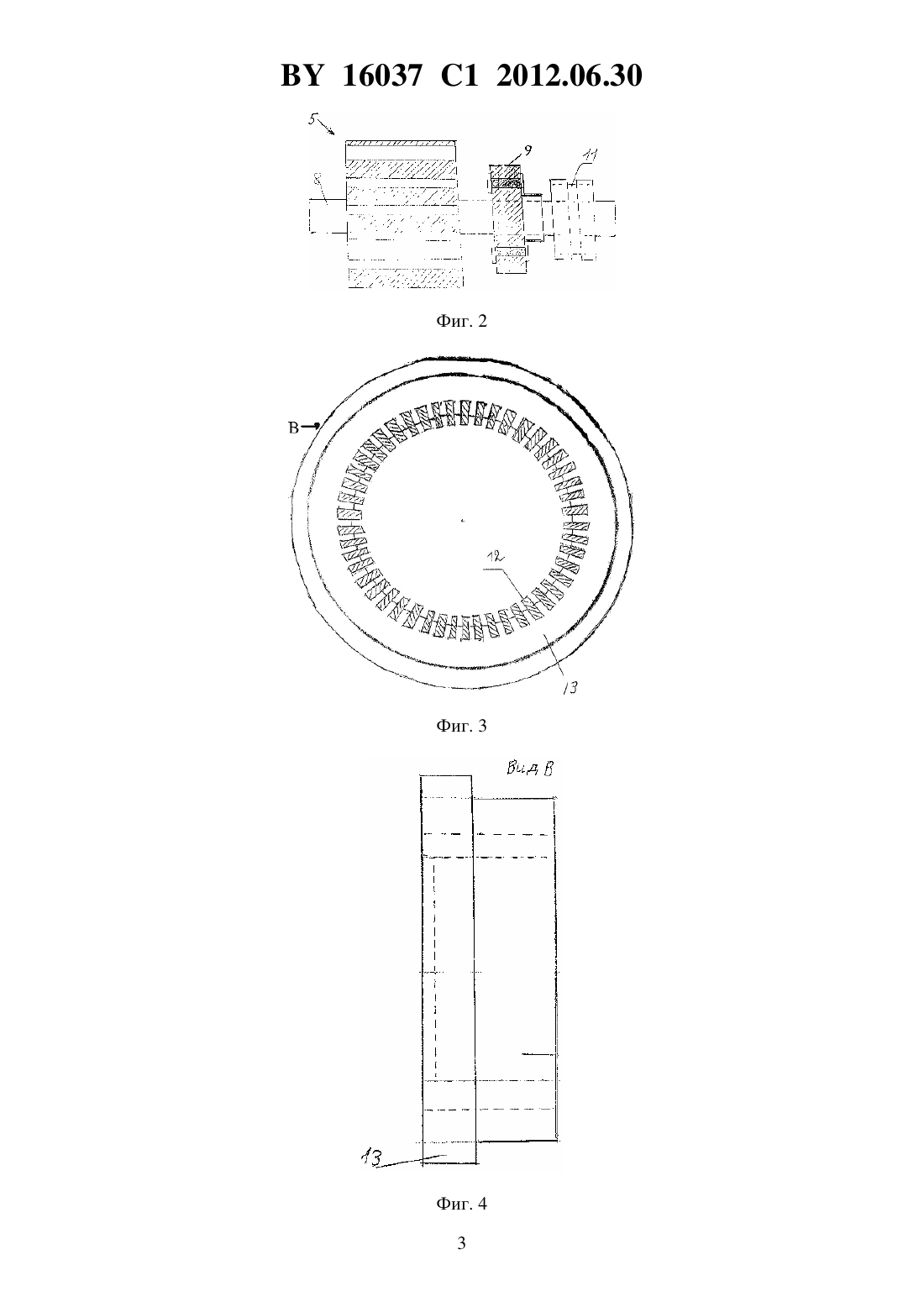

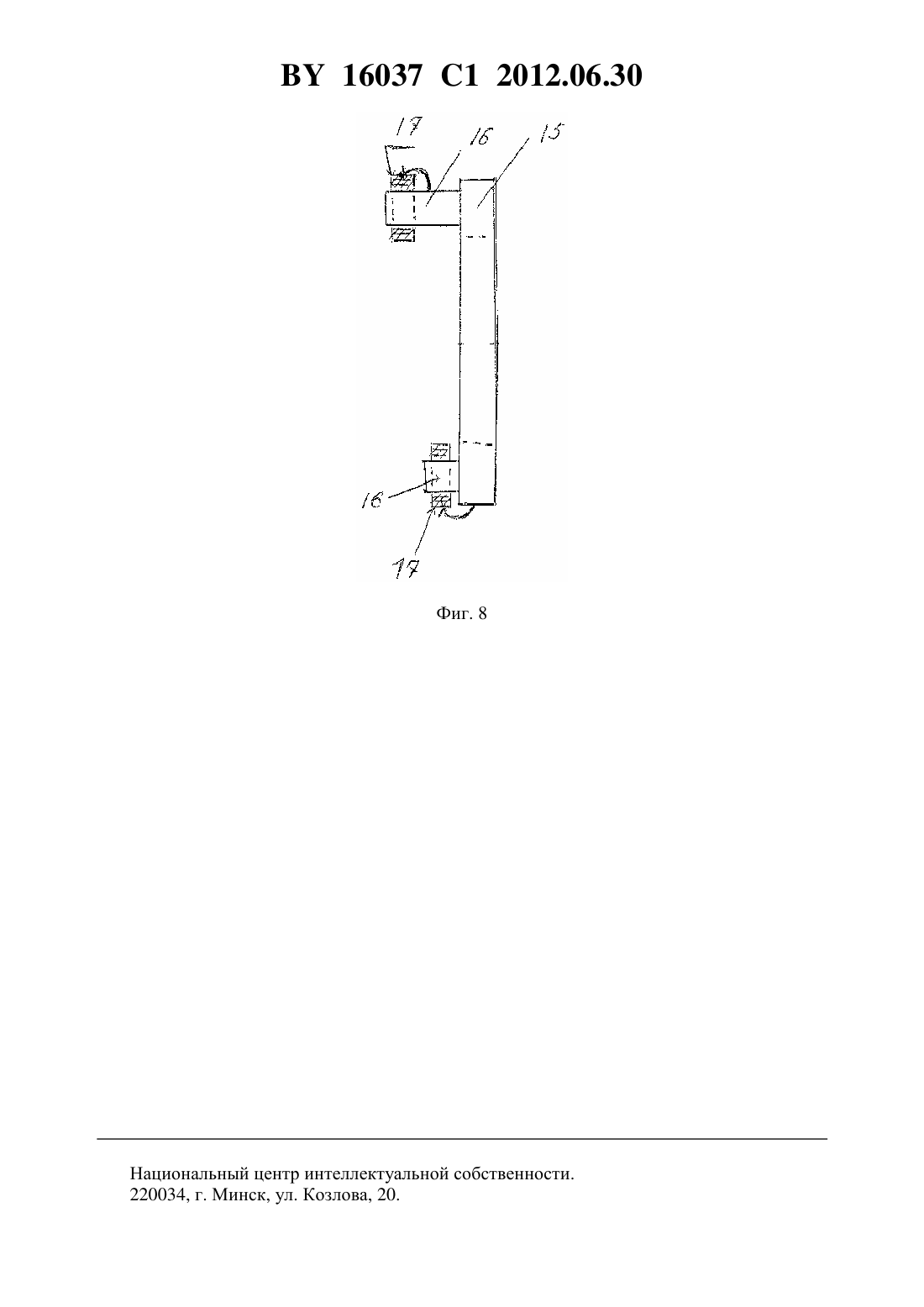

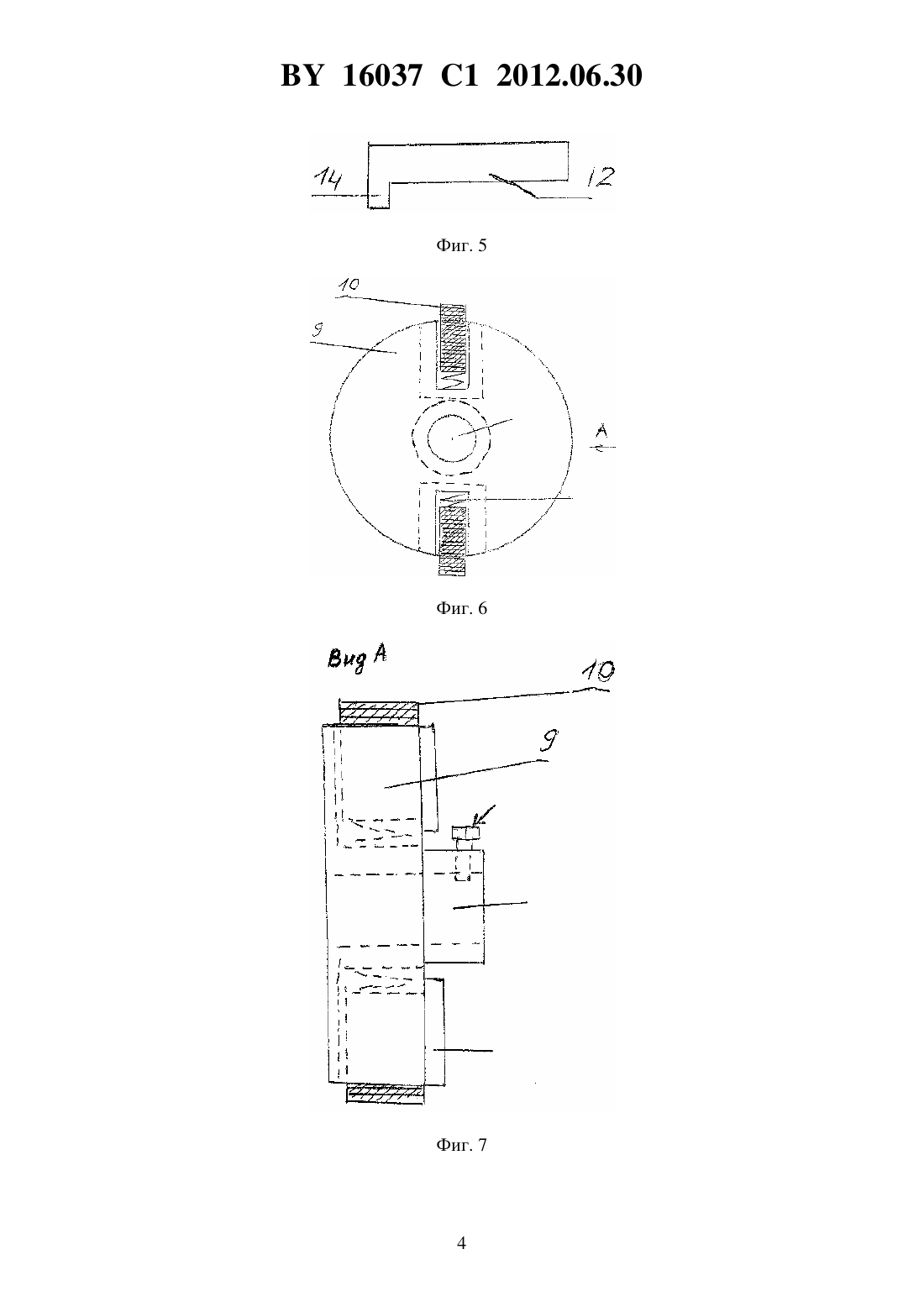

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОЛЛЕКТОРНЫЙ ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА(71) Заявитель Меренков Владимир Павлович(72) Автор Меренков Владимир Павлович(73) Патентообладатель Меренков Владимир Павлович(57) Коллекторный двигатель постоянного тока, содержащий статор, якорь с насаженным на его вал первым коллектором, и первый щеткодержатель, отличающийся тем, что якорь выполнен с явно выраженными полюсамии , и снабжен насаженным на его вал вторым щеткодержателем, щетки которого электрически соединены с первым коллектором, а статор выполнен с обмоткой, расположенной в его пазах, причем к торцу корпуса статора коаксиально присоединен второй коллектор, пластины которого выполнены механически контактирующими со щетками второго щеткодержателя и электрически соединены с обмоткой статора. Изобретение относится к области электротехники и может быть применено в конструкции электродвигателей постоянного тока. 16037 1 2012.06.30 Известны коллекторные двигатели постоянного тока, содержащие статор с магнитопроводами, якорь, коллектор и щетки 1. Задачей данного изобретения является расширение арсенала коллекторных двигателей постоянного тока. Поставленная задача решается за счет того, что в коллекторном двигателе постоянного тока, содержащем статор, якорь с насаженным на его вал первым коллектором, и первый щеткодержатель, якорь выполнен с явно выраженными полюсамиии снабжен насаженным на его вал вторым щеткодержателем, щетки которого электрически соединены с первым коллектором, а статор выполнен с обмоткой, расположенной в его пазах,причем к торцу корпуса статора коаксиально присоединен второй коллектор, пластины которого выполнены механически контактирующими со щетками второго щеткодержателя и электрически соединены с обмоткой статора. Устройство двигателя поясняется чертежами, где на фиг. 1 изображен его поперечный разрез. На фиг. 2 - якорь со щеткодержателем и коллектором. На фиг. 3 - коллектор - поперечный разрез. На фиг. 4 то же, вид В на фиг. 3. На фиг. 5 одна из пластин коллектора. На фиг. 6 щеткодержатель - вид с торца. На фиг. 7 то же вид А на фиг. 6. На фиг. 8 - траверса со щеткодержателем и щетками, предназначенными для контакта с коллектором. Двигатель содержит статор 1 (фиг. 1) цилиндрической формы с пазами с внутренней стороны. Статор вставлен в корпус 2. В пазах статора 1 расположена обмотка 3. Внутри статора 1 расположен якорь 5, в пазах которого расположена обмотка 6. Якорь 5 выполнен с явно выраженными полюсамиии насажен на вал 8 (фиг. 2). На вал 8 насажен также второй щеткодержатель 9 со щетками 10 (фиг. 6 и 7) и первый коллектор 11 для снятия тока со щеток 17 (фиг. 8) и подачи со щетки 10 для питания пластин 12 второго коллектора 13 и передачи на обмотки 3 статора 1. Пластина 12 изображена на фиг. 5, где поз. 14 показан выступ для присоединения концов обмотки 3 статора 1. Для передачи электропитания на первом коллекторе 11 якоря 5 имеется траверса 15 с первым щеткодержателем 16 и щетками 17. Траверса присоединена крышкой корпуса 2 (крышка на чертежах условно не показана). Работа электродвигателя постоянного тока осуществляется следующим образом. Ток подается на щетки 17 первого щеткодержателя 16 (фиг. 8). Со щеток ток снимается первым коллектором 11 (фиг. 2). С первого коллектора 11 по проводам идет на щетки 10 второго щеткодержателя 9 (фиг. 2,6,7). Ток также идет на обмотку 6 якоря 5 (фиг. 1). Со щеток 10 ток идет на пластины 12 второго коллектора 13 (фиг. 3). С пластин 12 через выступ 14 (фиг. 5) на обмотку 3 статора 1 (фиг. 1). При прохождении тока через обмотку 3 статора 1 обмотку 6 якоря 5 создается магнитное поле на статоре 1 и якоре 5 (фиг. 1). При взаимодействии магнитных полей статора 1 и якоря 5, якорь 5 начинает вращаться. Вместе с якорем 5 вращается второй щеткодержатель 9 со щетками 10, которые через пластину 12 второго коллектора 13 создают вращающее магнитное поле на статоре. Магнитное поле статора 1 увлекает за собой магнитное поле якоря 5. Происходит вращение якоря 5 в двигателе. Соединение обмоток якоря и статора, как и в существующих двигателях постоянного тока последовательное, параллельное и смешанное. Источники информации 1. Вольдек А.И. и др. Электрические машины. - Санкт-Петербург Питер, 2007. - С. 9496. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
