Винтовой конвейер

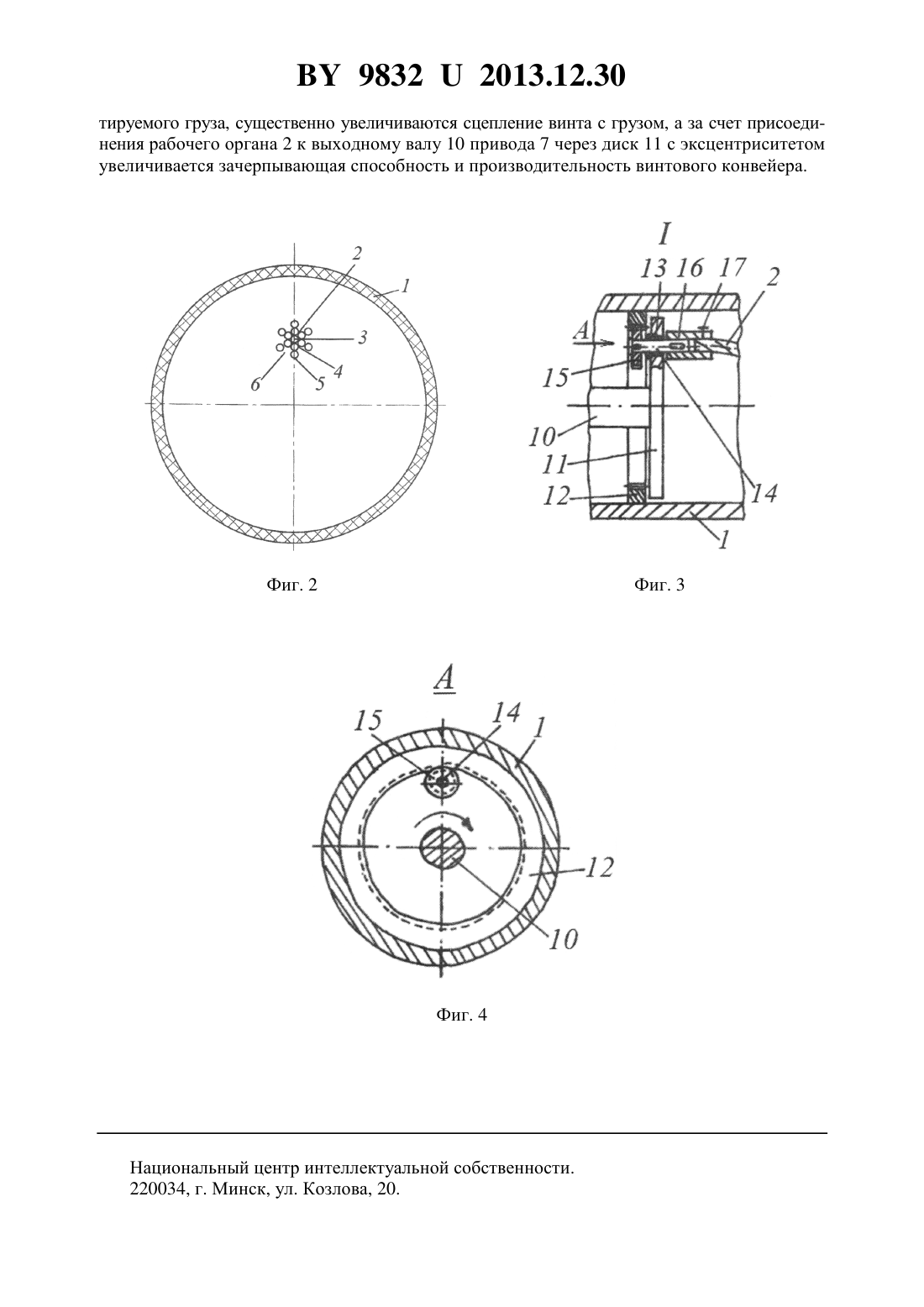

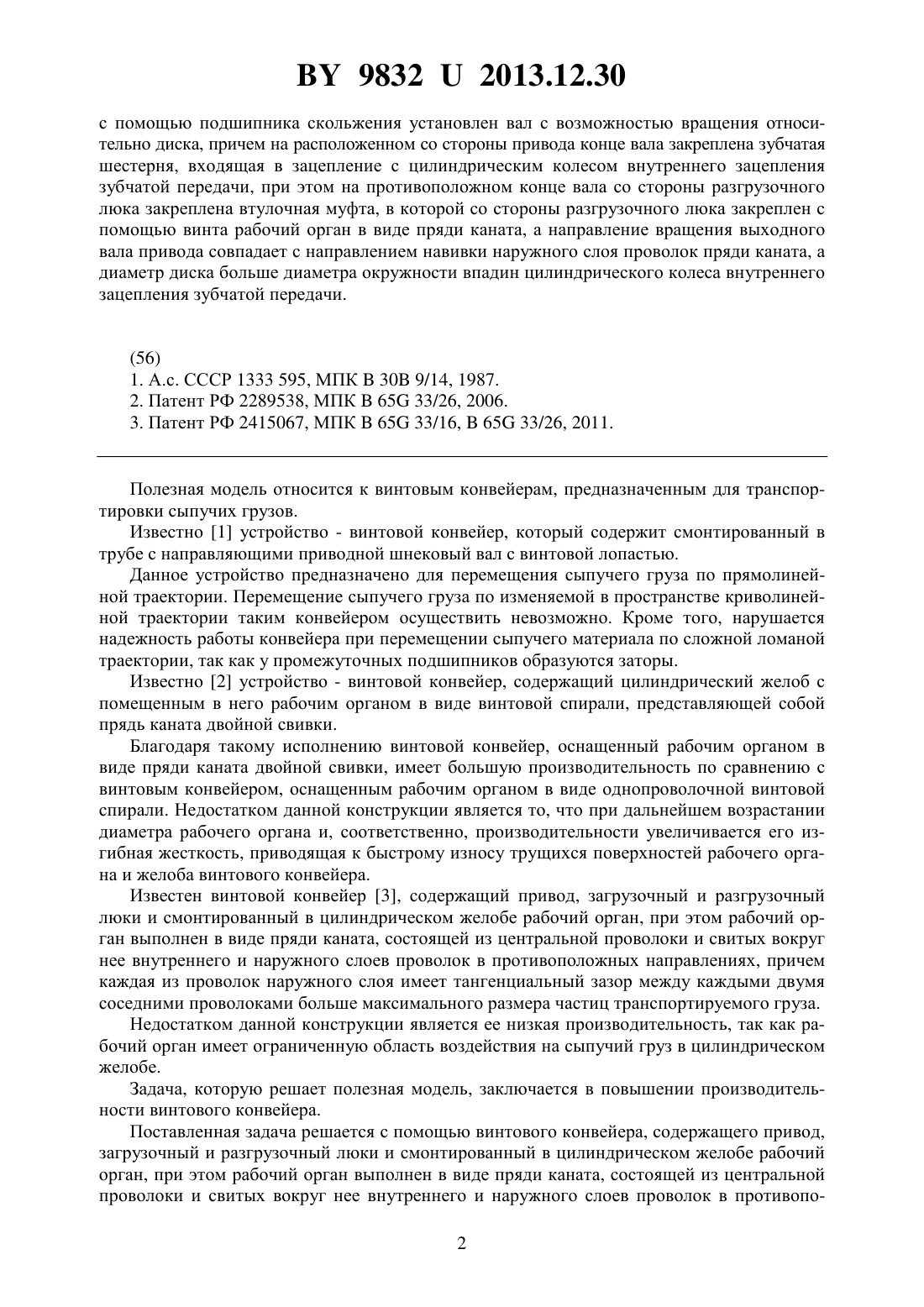

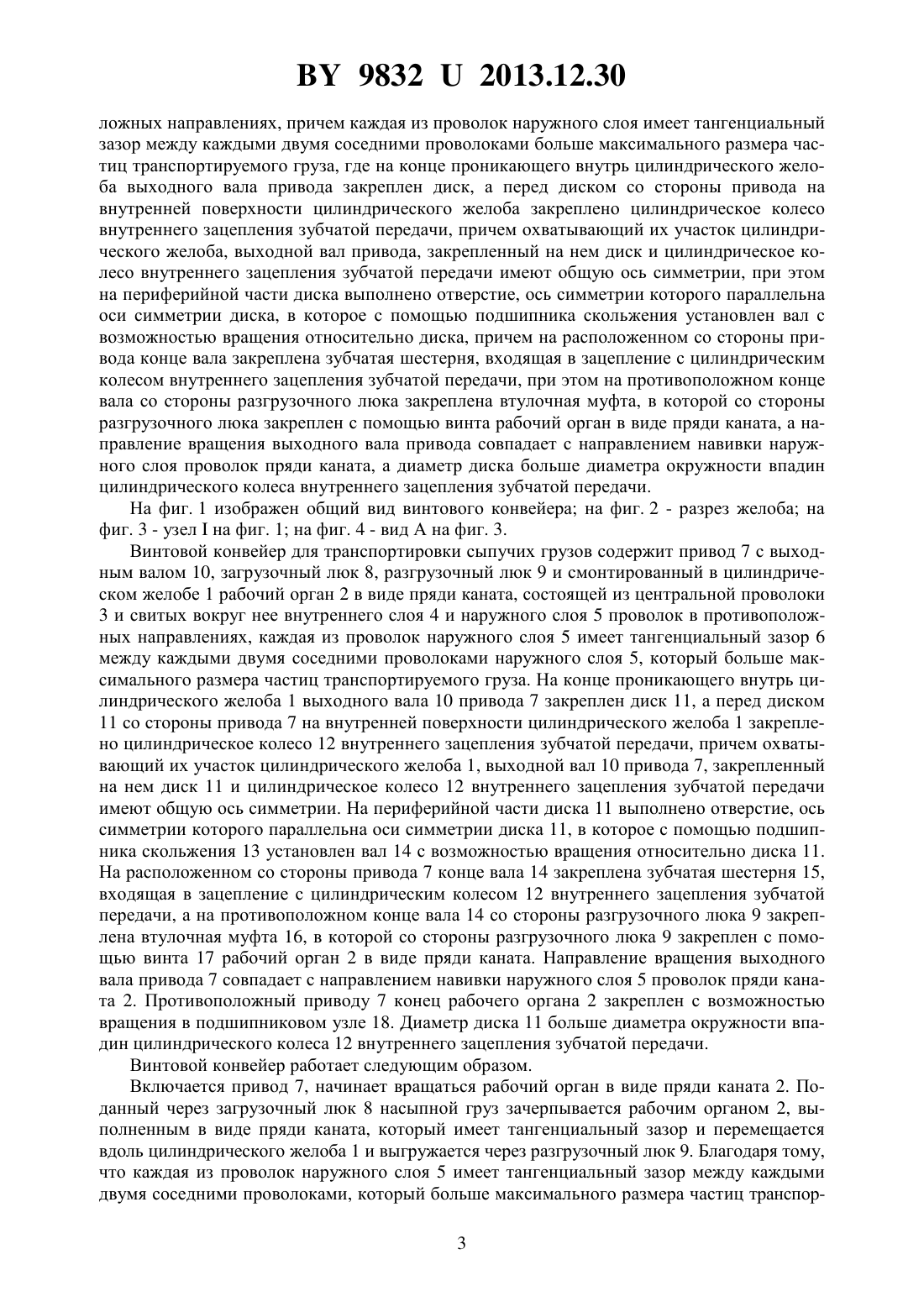

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичТойгамбаев Серик Кокибаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Винтовой конвейер, содержащий привод, загрузочный и разгрузочный люки и смонтированный в цилиндрическом желобе рабочий орган, при этом рабочий орган выполнен в виде пряди каната, состоящей из центральной проволоки и свитых вокруг нее внутреннего и наружного слоев проволок в противоположных направлениях, причем каждая из проволок наружного слоя имеет тангенциальный зазор между каждыми двумя соседними проволоками больше максимального размера частиц транспортируемого груза, отличающийся тем, что на конце проникающего внутрь цилиндрического желоба выходного вала привода закреплен диск, а перед диском со стороны привода на внутренней поверхности цилиндрического желоба закреплено цилиндрическое колесо внутреннего зацепления зубчатой передачи, причем охватывающий их участок цилиндрического желоба, выходной вал привода, закрепленный на нем диск и цилиндрическое колесо внутреннего зацепления зубчатой передачи имеют общую ось симметрии, при этом на периферийной части диска выполнено отверстие, ось симметрии которого параллельна оси симметрии диска, в которое 98322013.12.30 с помощью подшипника скольжения установлен вал с возможностью вращения относительно диска, причем на расположенном со стороны привода конце вала закреплена зубчатая шестерня, входящая в зацепление с цилиндрическим колесом внутреннего зацепления зубчатой передачи, при этом на противоположном конце вала со стороны разгрузочного люка закреплена втулочная муфта, в которой со стороны разгрузочного люка закреплен с помощью винта рабочий орган в виде пряди каната, а направление вращения выходного вала привода совпадает с направлением навивки наружного слоя проволок пряди каната, а диаметр диска больше диаметра окружности впадин цилиндрического колеса внутреннего зацепления зубчатой передачи.(56) 1. А.с. СССР 1333 595, МПК 30 9/14, 1987. 2. Патент РФ 2289538, МПК 65 33/26, 2006. 3. Патент РФ 2415067, МПК 65 33/16,65 33/26, 2011. Полезная модель относится к винтовым конвейерам, предназначенным для транспортировки сыпучих грузов. Известно 1 устройство - винтовой конвейер, который содержит смонтированный в трубе с направляющими приводной шнековый вал с винтовой лопастью. Данное устройство предназначено для перемещения сыпучего груза по прямолинейной траектории. Перемещение сыпучего груза по изменяемой в пространстве криволинейной траектории таким конвейером осуществить невозможно. Кроме того, нарушается надежность работы конвейера при перемещении сыпучего материала по сложной ломаной траектории, так как у промежуточных подшипников образуются заторы. Известно 2 устройство - винтовой конвейер, содержащий цилиндрический желоб с помещенным в него рабочим органом в виде винтовой спирали, представляющей собой прядь каната двойной свивки. Благодаря такому исполнению винтовой конвейер, оснащенный рабочим органом в виде пряди каната двойной свивки, имеет большую производительность по сравнению с винтовым конвейером, оснащенным рабочим органом в виде однопроволочной винтовой спирали. Недостатком данной конструкции является то, что при дальнейшем возрастании диаметра рабочего органа и, соответственно, производительности увеличивается его изгибная жесткость, приводящая к быстрому износу трущихся поверхностей рабочего органа и желоба винтового конвейера. Известен винтовой конвейер 3, содержащий привод, загрузочный и разгрузочный люки и смонтированный в цилиндрическом желобе рабочий орган, при этом рабочий орган выполнен в виде пряди каната, состоящей из центральной проволоки и свитых вокруг нее внутреннего и наружного слоев проволок в противоположных направлениях, причем каждая из проволок наружного слоя имеет тангенциальный зазор между каждыми двумя соседними проволоками больше максимального размера частиц транспортируемого груза. Недостатком данной конструкции является ее низкая производительность, так как рабочий орган имеет ограниченную область воздействия на сыпучий груз в цилиндрическом желобе. Задача, которую решает полезная модель, заключается в повышении производительности винтового конвейера. Поставленная задача решается с помощью винтового конвейера, содержащего привод,загрузочный и разгрузочный люки и смонтированный в цилиндрическом желобе рабочий орган, при этом рабочий орган выполнен в виде пряди каната, состоящей из центральной проволоки и свитых вокруг нее внутреннего и наружного слоев проволок в противопо 2 98322013.12.30 ложных направлениях, причем каждая из проволок наружного слоя имеет тангенциальный зазор между каждыми двумя соседними проволоками больше максимального размера частиц транспортируемого груза, где на конце проникающего внутрь цилиндрического желоба выходного вала привода закреплен диск, а перед диском со стороны привода на внутренней поверхности цилиндрического желоба закреплено цилиндрическое колесо внутреннего зацепления зубчатой передачи, причем охватывающий их участок цилиндрического желоба, выходной вал привода, закрепленный на нем диск и цилиндрическое колесо внутреннего зацепления зубчатой передачи имеют общую ось симметрии, при этом на периферийной части диска выполнено отверстие, ось симметрии которого параллельна оси симметрии диска, в которое с помощью подшипника скольжения установлен вал с возможностью вращения относительно диска, причем на расположенном со стороны привода конце вала закреплена зубчатая шестерня, входящая в зацепление с цилиндрическим колесом внутреннего зацепления зубчатой передачи, при этом на противоположном конце вала со стороны разгрузочного люка закреплена втулочная муфта, в которой со стороны разгрузочного люка закреплен с помощью винта рабочий орган в виде пряди каната, а направление вращения выходного вала привода совпадает с направлением навивки наружного слоя проволок пряди каната, а диаметр диска больше диаметра окружности впадин цилиндрического колеса внутреннего зацепления зубчатой передачи. На фиг. 1 изображен общий вид винтового конвейера на фиг. 2 - разрез желоба на фиг. 3 - узелна фиг. 1 на фиг. 4 - вид А на фиг. 3. Винтовой конвейер для транспортировки сыпучих грузов содержит привод 7 с выходным валом 10, загрузочный люк 8, разгрузочный люк 9 и смонтированный в цилиндрическом желобе 1 рабочий орган 2 в виде пряди каната, состоящей из центральной проволоки 3 и свитых вокруг нее внутреннего слоя 4 и наружного слоя 5 проволок в противоположных направлениях, каждая из проволок наружного слоя 5 имеет тангенциальный зазор 6 между каждыми двумя соседними проволоками наружного слоя 5, который больше максимального размера частиц транспортируемого груза. На конце проникающего внутрь цилиндрического желоба 1 выходного вала 10 привода 7 закреплен диск 11, а перед диском 11 со стороны привода 7 на внутренней поверхности цилиндрического желоба 1 закреплено цилиндрическое колесо 12 внутреннего зацепления зубчатой передачи, причем охватывающий их участок цилиндрического желоба 1, выходной вал 10 привода 7, закрепленный на нем диск 11 и цилиндрическое колесо 12 внутреннего зацепления зубчатой передачи имеют общую ось симметрии. На периферийной части диска 11 выполнено отверстие, ось симметрии которого параллельна оси симметрии диска 11, в которое с помощью подшипника скольжения 13 установлен вал 14 с возможностью вращения относительно диска 11. На расположенном со стороны привода 7 конце вала 14 закреплена зубчатая шестерня 15,входящая в зацепление с цилиндрическим колесом 12 внутреннего зацепления зубчатой передачи, а на противоположном конце вала 14 со стороны разгрузочного люка 9 закреплена втулочная муфта 16, в которой со стороны разгрузочного люка 9 закреплен с помощью винта 17 рабочий орган 2 в виде пряди каната. Направление вращения выходного вала привода 7 совпадает с направлением навивки наружного слоя 5 проволок пряди каната 2. Противоположный приводу 7 конец рабочего органа 2 закреплен с возможностью вращения в подшипниковом узле 18. Диаметр диска 11 больше диаметра окружности впадин цилиндрического колеса 12 внутреннего зацепления зубчатой передачи. Винтовой конвейер работает следующим образом. Включается привод 7, начинает вращаться рабочий орган в виде пряди каната 2. Поданный через загрузочный люк 8 насыпной груз зачерпывается рабочим органом 2, выполненным в виде пряди каната, который имеет тангенциальный зазор и перемещается вдоль цилиндрического желоба 1 и выгружается через разгрузочный люк 9. Благодаря тому,что каждая из проволок наружного слоя 5 имеет тангенциальный зазор между каждыми двумя соседними проволоками, который больше максимального размера частиц транспор 3 98322013.12.30 тируемого груза, существенно увеличиваются сцепление винта с грузом, а за счет присоединения рабочего органа 2 к выходному валу 10 привода 7 через диск 11 с эксцентриситетом увеличивается зачерпывающая способность и производительность винтового конвейера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
