Винтовой конвейер

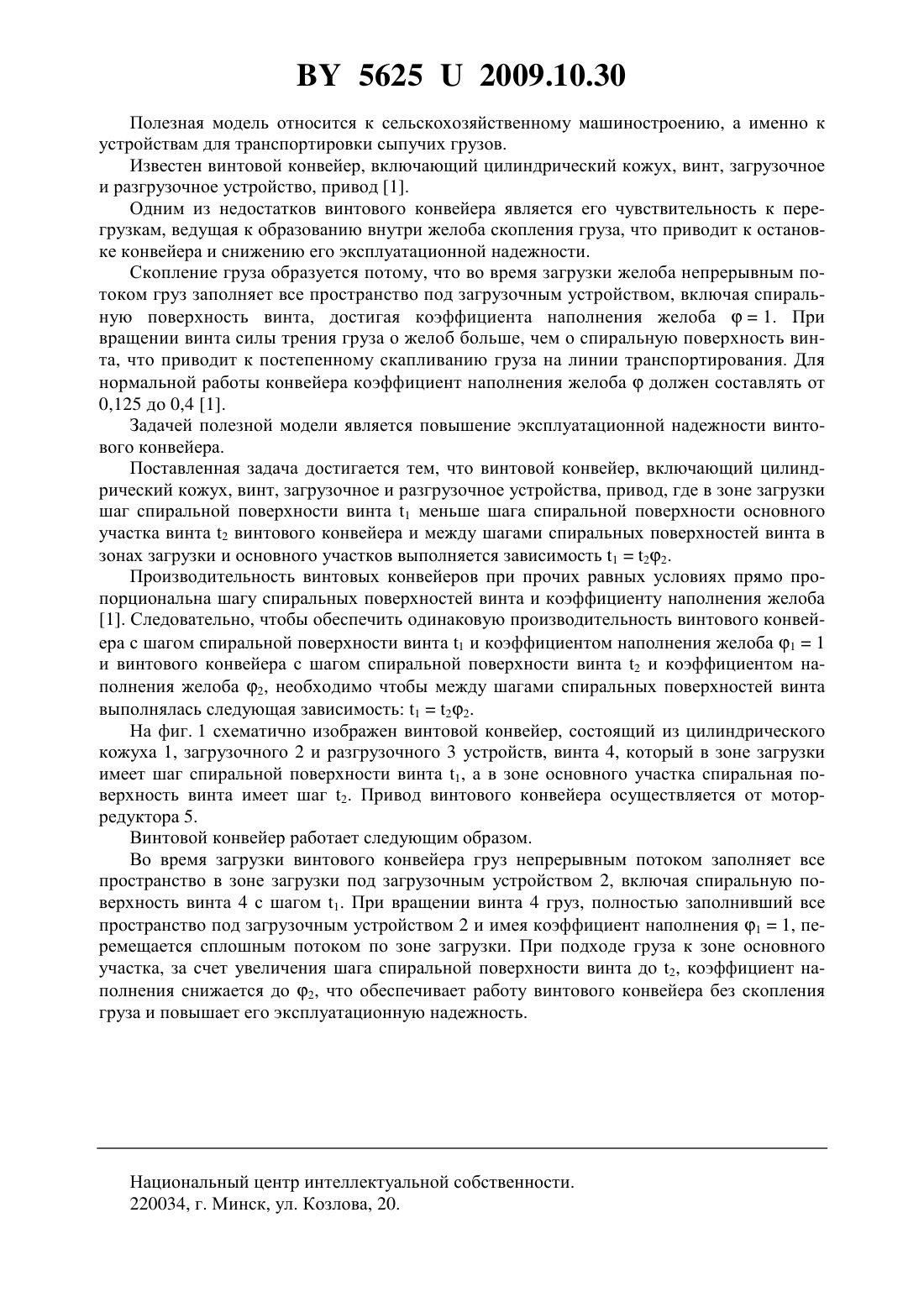

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин Владимирович Романюк Николай Николаевич Клавсуть Петр Владимирович Легенький Сергей Александрович Недвецкий Павел Анатольевич Стамбровский Евгений Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Винтовой конвейер, включающий цилиндрический кожух, винт, загрузочное и разгрузочное устройства, привод, отличающийся тем, что в зоне загрузки шаг спиральной поверхности винта 1 меньше шага спиральной поверхности основного участка винта 2 винтового конвейера. 2. Винтовой конвейер по п. 1, отличающийся тем, что между шагами спиральных поверхностей винта в зонах загрузки и основного участков выполняется зависимость 122,где 1 - шаг спиральной поверхности винта в зоне загрузки 2 - шаг спиральной поверхности основного участка винта 2 - коэффициент наполнения основного участка. 56252009.10.30 Полезная модель относится к сельскохозяйственному машиностроению, а именно к устройствам для транспортировки сыпучих грузов. Известен винтовой конвейер, включающий цилиндрический кожух, винт, загрузочное и разгрузочное устройство, привод 1. Одним из недостатков винтового конвейера является его чувствительность к перегрузкам, ведущая к образованию внутри желоба скопления груза, что приводит к остановке конвейера и снижению его эксплуатационной надежности. Скопление груза образуется потому, что во время загрузки желоба непрерывным потоком груз заполняет все пространство под загрузочным устройством, включая спиральную поверхность винта, достигая коэффициента наполнения желоба 1. При вращении винта силы трения груза о желоб больше, чем о спиральную поверхность винта, что приводит к постепенному скапливанию груза на линии транспортирования. Для нормальной работы конвейера коэффициент наполнения желобадолжен составлять от 0,125 до 0,4 1. Задачей полезной модели является повышение эксплуатационной надежности винтового конвейера. Поставленная задача достигается тем, что винтовой конвейер, включающий цилиндрический кожух, винт, загрузочное и разгрузочное устройства, привод, где в зоне загрузки шаг спиральной поверхности винта 1 меньше шага спиральной поверхности основного участка винта 2 винтового конвейера и между шагами спиральных поверхностей винта в зонах загрузки и основного участков выполняется зависимость 122. Производительность винтовых конвейеров при прочих равных условиях прямо пропорциональна шагу спиральных поверхностей винта и коэффициенту наполнения желоба 1. Следовательно, чтобы обеспечить одинаковую производительность винтового конвейера с шагом спиральной поверхности винта 1 и коэффициентом наполнения желоба 11 и винтового конвейера с шагом спиральной поверхности винта 2 и коэффициентом наполнения желоба 2, необходимо чтобы между шагами спиральных поверхностей винта выполнялась следующая зависимость 122. На фиг. 1 схематично изображен винтовой конвейер, состоящий из цилиндрического кожуха 1, загрузочного 2 и разгрузочного 3 устройств, винта 4, который в зоне загрузки имеет шаг спиральной поверхности винта 1, а в зоне основного участка спиральная поверхность винта имеет шаг 2. Привод винтового конвейера осуществляется от моторредуктора 5. Винтовой конвейер работает следующим образом. Во время загрузки винтового конвейера груз непрерывным потоком заполняет все пространство в зоне загрузки под загрузочным устройством 2, включая спиральную поверхность винта 4 с шагом 1. При вращении винта 4 груз, полностью заполнивший все пространство под загрузочным устройством 2 и имея коэффициент наполнения 11, перемещается сплошным потоком по зоне загрузки. При подходе груза к зоне основного участка, за счет увеличения шага спиральной поверхности винта до 2, коэффициент наполнения снижается до 2, что обеспечивает работу винтового конвейера без скопления груза и повышает его эксплуатационную надежность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
