Устройство для уплотнения кормов

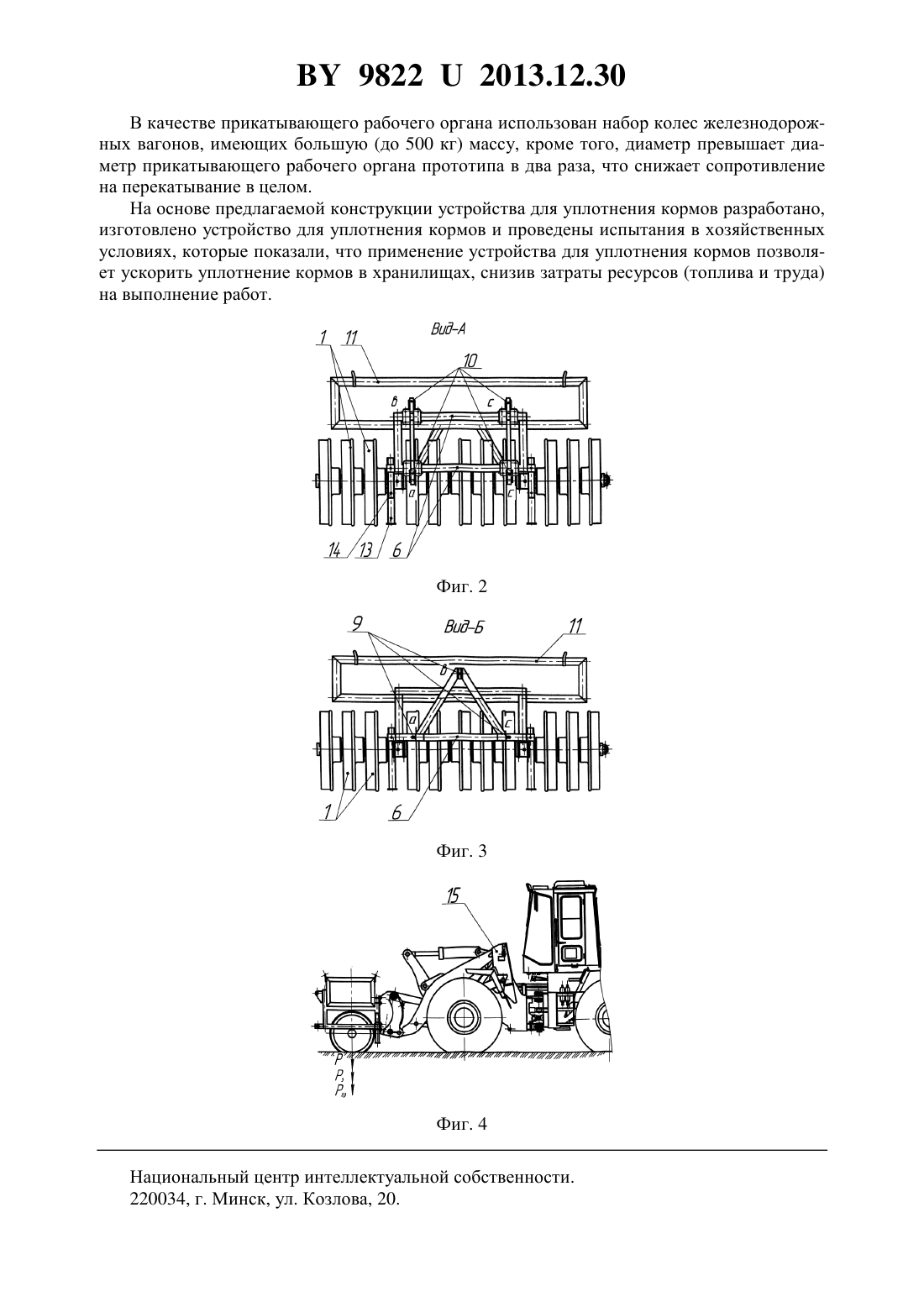

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ КОРМОВ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Маринич Леонид Адамович Самосюк Владимир Георгиевич Лабоцкий Иван Михайлович Бычко Владимир Владимирович Мельник Сергей Николаевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Устройство для уплотнения кормов, содержащее прикатывающий рабочий орган и установленные на его оси подшипниковые опоры, отличающееся тем, что прикатывающий рабочий орган выполнен из набора массивных уплотняющих колец, смонтированных на оси, установленной в подшипниковых опорах, состоящих из подшипников и корпусов,на которые опирается навесное устройство, выполненное из нижних, боковых и верхних элементов фермы, при этом нижние элементы хомутами неподвижно соединены с корпусами подшипников, а боковые элементы оснащены кронштейнами, причем на одной стороне по четырехточечной, а на другой по трехточечной схемам навешивания. 2. Устройство по п. 1, отличающееся тем, что на верхних элементах фермы установлена емкость с помещенными в ней дополнительными грузами.(56) 1. Кленин Н.И., Егоров В.Г. Сельскохозяйственные и мелиоративные машины. - М. Колос, 2003. - С. 41. 2. Патент России 2360390, МПК 701 29/04, 2009. 3. Патент 8739 , 2012. Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для уплотнения кормов, и рекомендуется для применения при уплотнении силосной и сенажной массы, плющеного зерна и жома в траншейных хранилищах и курганах, а также грунтов. Известны устройства, применяемые на почвообрабатывающих агрегатах для уплотнения(грунта) почвы, содержащие ребристые цилиндры, установленные на полуосях с подшипниковыми опорами и прикрепленные посредством тяг к почвообрабатывающим агрегатам 1, 2. Недостатком этих устройств является выполнение уплотнения почвы только под действием собственной массы. При дополнительных внешних нагрузках они становятся неработоспособными вследствие забивания почвой. Наиболее близким по технической сущности является опорно-прикатывающий каток(устройство), содержащий прикатывающий рабочий орган, выполненный в виде цилиндра с зубчатыми дисками и установленными на его оси подшипниковыми опорами и тягами,соединяющими с почвообрабатывающим агрегатом 3. Опорно-прикатывающий каток установлен последним в технологической цепочке почвообрабатывающего агрегата и осуществляет уплотнение почвы под действием собственной массы и от воспринимаемой и передаваемой на почву части нагрузки от массы почвообрабатывающего агрегата. Недостатками известного опорно-прикатывающего устройства (катка) является узкая область агрегатирования вследствие невозможности агрегатирования с другими энергетическими средствами, машинами и агрегатами, в частности с энергосредствами, выполняющими уплотнение не только грунтов (почвы), но и кормов. Ограниченная (низкая) интенсивность уплотнения, которая обеспечивается только под действием собственной массы и части массы почвообрабатывающего агрегата. Она недостаточна для требуемого уплотнения кормов. Интенсивность уплотнения постоянная, нерегулируемая и не позволяет подбирать требуемые режимы уплотнения, что необходимо при уплотнении кормов. Высокое сопротивление при перекатывании устройства (катка) по невыровненным, гребнистым грунтам из-за небольшого диаметра катка (400 мм) ограничивает область его применения,и с таким диаметром катки непригодны для уплотнения кормов. Задачей заявляемой полезной модели является расширение области агрегатирования,обеспечение регулируемой интенсивности уплотнения и снижение сопротивления на перекатывание при уплотнении кормов. Поставленная задача достигается тем, что в устройстве для уплотнения кормов, содержащем прикатывающий рабочий орган и установленные на его оси подшипниковые опоры, прикатывающий рабочий орган выполнен из набора массивных уплотняющих колец, смонтированных на оси, установленной в подшипниковых опорах, состоящих из подшипников и корпусов, на которые опирается навесное устройство, выполненное из нижних, боковых и верхних элементов, при этом нижние элементы хомутами неподвижно соединены с корпусами подшипников, а боковые элементы оснащены кронштейнами,причем на одной стороне по четырехточечной, а на другой по трехточечной схемам навешивания, кроме того, на верхних элементах фермы установлена емкость с помещенными в ней дополнительными грузами. Благодаря выполнению навесного устройства в виде фермы, установленной неподвижно на подшипниковых опорах, и оснащению навесными кронштейнами по трехточечной и четырехточечной схемам навешивания обеспечивается агрегатирование с различными 2 98222013.12.30 энергосредствами, например с тракторами и погрузчиками, чем достигается расширение области агрегатирования, кроме того, благодаря неподвижному креплению фермы (навесного устройства) с подшипниковыми опорами обеспечивается регулируемое догружение катка для уплотнения кормов путем передачи через ферму и навеску энергосредства части нагрузки от массы энергосредства, а наличие емкости для размещения дополнительных грузов позволяет дополнительно интенсифицировать, а также регулировать интенсивность уплотнения кормов и грунтов, кроме того, выполнение рабочих органов в виде набора массивных колец (например, колес железнодорожных вагонов) обеспечивает еще более интенсифицированную уплотняющую способность и снижает сопротивление на перекатывание устройства для уплотнения кормов. Сущность полезной модели поясняется фигурами. На фиг. 1 изображен разрез по боковой поверхности фермы устройства для уплотнения кормов. На фиг. 2 и фиг. 3 - тоже, виды А и В. На фиг. 4 изображена схема агрегатирования устройства с универсальным погрузочным энергосредством. Устройство для уплотнения кормов состоит из набора массивных уплотняющих колец 1(фиг. 1) (например, колес железнодорожных вагонов), смонтированных на оси 2, установленной в подшипниковых опорах, состоящих из подшипников 3 и корпусов 4, на которые опирается навесное устройство, состоящее из нижних элементов 5, боковых элементов 6 и верхних элементов 7 фермы, при этом нижние элементы 5 хомутами 8 неподвижно соединены с корпусами 4 подшипников, а боковые элементы 6 оснащены навесными кронштейнами 9 и 10. Навесные кронштейны 9 (фиг. 3) размещены на боковых элементах 6 с одной стороны по трехточечной (в), соответственно, кронштейны 10 (фиг. 2) по четырехточечной (в) схемам навешивания с другой стороны фермы. Благодаря такому исполнению схем навешивания устройство для уплотнения кормов можно агрегатировать с тракторами с трехточечной системой навешивания и с универсальными погрузочными энергосредствами, оснащенными только четырехточечными навесными системами, чем и достигается расширение области агрегатирования. Далее на верхних элементах 7 фермы установлена емкость 11 с помещенными в ней дополнительными грузами 12. Кроме того,на нижних элементах 5 фермы имеются подвижные упоры 13, оснащенные фиксаторами 14. Упоры 13 обеспечивают устойчивое положение устройства для уплотнения кормов и удерживают его от опрокидывания при хранении и навешивании на энергосредство 15 (фиг. 4). Работает устройство для уплотнения кормов следующим образом. Первоначально, в зависимости от характеристики навесного устройства энергосредства осуществляются навешивание и фиксация на навеске устройства для уплотнения кормов по одной из схем навешивания трехточечной или четырехточечной, например на погрузочное энергосредство с четырехточечной навеской (фиг. 4). Далее устройство для уплотнения кормов приподнимается, а подвижные упоры 13 смещаются в верхнее положение, в котором фиксируются фиксаторами 14. Энергосредство с навешенным устройством для уплотнения кормов выезжает в хранилище и опускает каток на поверхность корма (силосную или сенажную массу), передвигаясь по ней, осуществляет уплотнение корма, в первом случае под действием собственной массы . Число проходов по одному следу выбирается в зависимости от необходимой плотности и сравнения ее с требуемой. При недостаточном значении уплотнение повторяется. С целью ускорения процесса уплотнения корма посредством навесной системы энергосредства дополнительно догружается устройство для уплотнения кормов нагрузкой э. Нагрузка э переменная и может изменяться в пределах от 0 до 30 массы энергосредства, соответственно, плавно регулируется уплотнение корма. Кроме того, в емкость 11 устанавливают и дополнительные грузы 12, создавая дополнительную нагрузку гр. Путем их набора также изменяют, увеличивают давление устройства для уплотнения кормов на корм. Масса дополнительного груза подбирается экспериментально, при этом необходимо достичь за минимальное число проходов требуемой плотности и не выдавить из корма сок с питательными веществами, выделение которого приводит к снижению качества заготавливаемого корма. 3 98222013.12.30 В качестве прикатывающего рабочего органа использован набор колес железнодорожных вагонов, имеющих большую (до 500 кг) массу, кроме того, диаметр превышает диаметр прикатывающего рабочего органа прототипа в два раза, что снижает сопротивление на перекатывание в целом. На основе предлагаемой конструкции устройства для уплотнения кормов разработано,изготовлено устройство для уплотнения кормов и проведены испытания в хозяйственных условиях, которые показали, что применение устройства для уплотнения кормов позволяет ускорить уплотнение кормов в хранилищах, снизив затраты ресурсов (топлива и труда) на выполнение работ. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
