Ступень лестницы

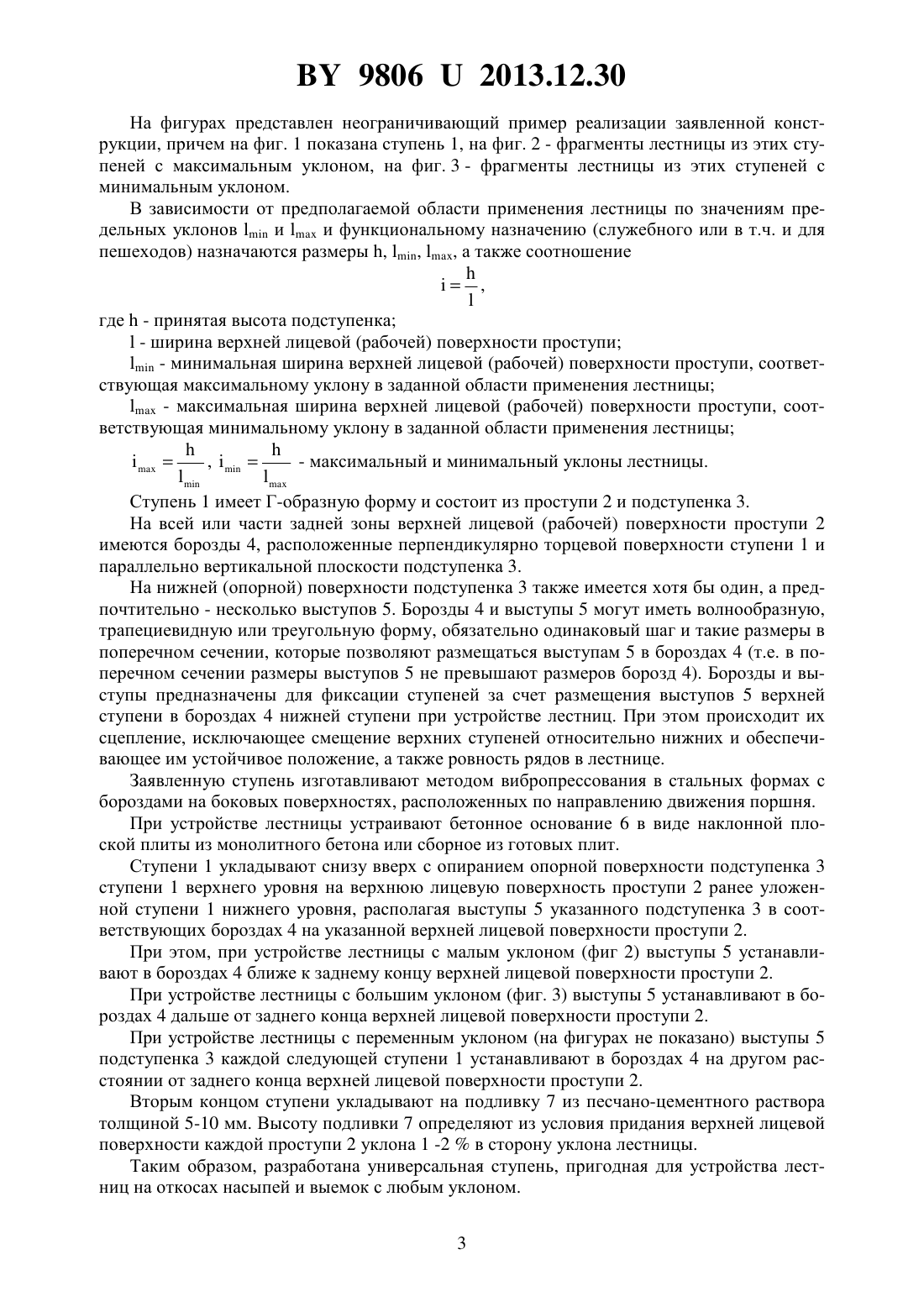

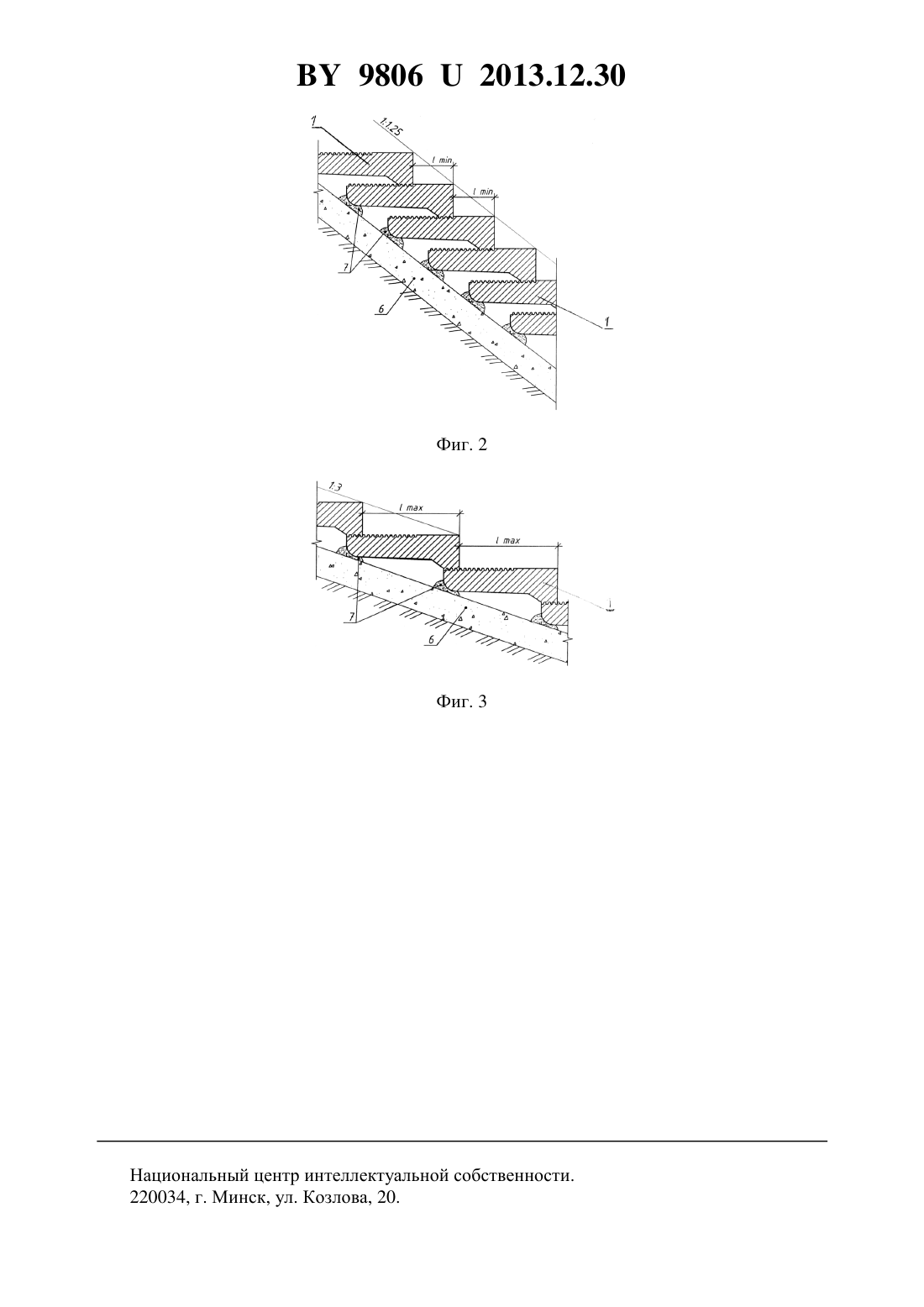

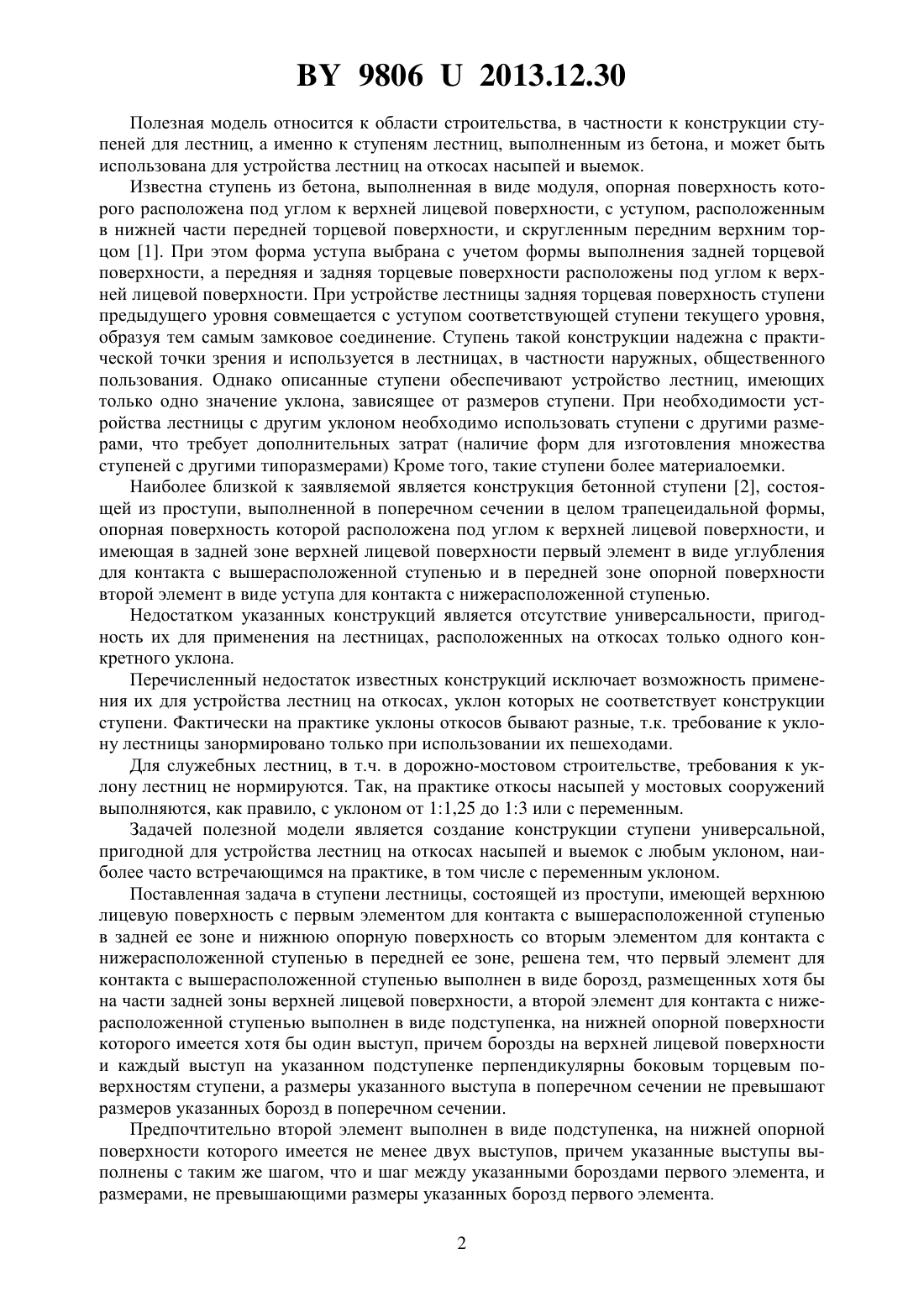

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие по инженерным изысканиям, проектированию автомобильных дорог, аэродромов и искусственных сооружений на них БЕЛГИПРОДОР(72) Автор Шкляр Владимир Хаимович(73) Патентообладатель Республиканское унитарное предприятие по инженерным изысканиям, проектированию автомобильных дорог, аэродромов и искусственных сооружений на них БЕЛГИПРОДОР(57) 1. Ступень лестницы, состоящая из проступи, имеющей верхнюю лицевую поверхность с первым элементом для контакта с вышерасположенной ступенью в задней ее зоне и нижнюю опорную поверхность со вторым элементом для контакта с нижерасположенной ступенью в передней ее зоне, отличающаяся тем, что первый элемент для контакта с вышерасположенной ступенью выполнен в виде борозд, размещенных хотя бы на части задней зоны верхней лицевой поверхности, а второй элемент для контакта с нижерасположенной ступенью выполнен в виде подступенка, на нижней опорной поверхности которого имеется хотя бы один выступ, причем борозды на верхней лицевой поверхности и каждый выступ на указанном подступенке перпендикулярны боковым торцевым поверхностям ступени, а размеры указанного выступа в поперечном сечении не превышают размеров указанных борозд в поперечном сечении. 2. Ступень лестницы по п. 1, отличающаяся тем, что второй элемент выполнен в виде подступенка, на нижней опорной поверхности которого имеется не менее двух выступов,причем указанные выступы выполнены с таким же шагом, что и шаг между указанными бороздами первого элемента, и с размерами, не превышающими размеры указанных борозд первого элемента. 98062013.12.30 Полезная модель относится к области строительства, в частности к конструкции ступеней для лестниц, а именно к ступеням лестниц, выполненным из бетона, и может быть использована для устройства лестниц на откосах насыпей и выемок. Известна ступень из бетона, выполненная в виде модуля, опорная поверхность которого расположена под углом к верхней лицевой поверхности, с уступом, расположенным в нижней части передней торцевой поверхности, и скругленным передним верхним торцом 1. При этом форма уступа выбрана с учетом формы выполнения задней торцевой поверхности, а передняя и задняя торцевые поверхности расположены под углом к верхней лицевой поверхности. При устройстве лестницы задняя торцевая поверхность ступени предыдущего уровня совмещается с уступом соответствующей ступени текущего уровня,образуя тем самым замковое соединение. Ступень такой конструкции надежна с практической точки зрения и используется в лестницах, в частности наружных, общественного пользования. Однако описанные ступени обеспечивают устройство лестниц, имеющих только одно значение уклона, зависящее от размеров ступени. При необходимости устройства лестницы с другим уклоном необходимо использовать ступени с другими размерами, что требует дополнительных затрат (наличие форм для изготовления множества ступеней с другими типоразмерами) Кроме того, такие ступени более материалоемки. Наиболее близкой к заявляемой является конструкция бетонной ступени 2, состоящей из проступи, выполненной в поперечном сечении в целом трапецеидальной формы,опорная поверхность которой расположена под углом к верхней лицевой поверхности, и имеющая в задней зоне верхней лицевой поверхности первый элемент в виде углубления для контакта с вышерасположенной ступенью и в передней зоне опорной поверхности второй элемент в виде уступа для контакта с нижерасположенной ступенью. Недостатком указанных конструкций является отсутствие универсальности, пригодность их для применения на лестницах, расположенных на откосах только одного конкретного уклона. Перечисленный недостаток известных конструкций исключает возможность применения их для устройства лестниц на откосах, уклон которых не соответствует конструкции ступени. Фактически на практике уклоны откосов бывают разные, т.к. требование к уклону лестницы занормировано только при использовании их пешеходами. Для служебных лестниц, в т.ч. в дорожно-мостовом строительстве, требования к уклону лестниц не нормируются. Так, на практике откосы насыпей у мостовых сооружений выполняются, как правило, с уклоном от 11,25 до 13 или с переменным. Задачей полезной модели является создание конструкции ступени универсальной,пригодной для устройства лестниц на откосах насыпей и выемок с любым уклоном, наиболее часто встречающимся на практике, в том числе с переменным уклоном. Поставленная задача в ступени лестницы, состоящей из проступи, имеющей верхнюю лицевую поверхность с первым элементом для контакта с вышерасположенной ступенью в задней ее зоне и нижнюю опорную поверхность со вторым элементом для контакта с нижерасположенной ступенью в передней ее зоне, решена тем, что первый элемент для контакта с вышерасположенной ступенью выполнен в виде борозд, размещенных хотя бы на части задней зоны верхней лицевой поверхности, а второй элемент для контакта с нижерасположенной ступенью выполнен в виде подступенка, на нижней опорной поверхности которого имеется хотя бы один выступ, причем борозды на верхней лицевой поверхности и каждый выступ на указанном подступенке перпендикулярны боковым торцевым поверхностям ступени, а размеры указанного выступа в поперечном сечении не превышают размеров указанных борозд в поперечном сечении. Предпочтительно второй элемент выполнен в виде подступенка, на нижней опорной поверхности которого имеется не менее двух выступов, причем указанные выступы выполнены с таким же шагом, что и шаг между указанными бороздами первого элемента, и размерами, не превышающими размеры указанных борозд первого элемента. 2 98062013.12.30 На фигурах представлен неограничивающий пример реализации заявленной конструкции, причем на фиг. 1 показана ступень 1, на фиг. 2 - фрагменты лестницы из этих ступеней с максимальным уклоном, на фиг. 3 - фрагменты лестницы из этих ступеней с минимальным уклоном. В зависимости от предполагаемой области применения лестницы по значениям предельных уклоновии функциональному назначению (служебного или в т.ч. и для пешеходов) назначаются размеры , , , а также соотношение, где- принятая высота подступенка- ширина верхней лицевой (рабочей) поверхности проступи- минимальная ширина верхней лицевой (рабочей) поверхности проступи, соответствующая максимальному уклону в заданной области применения лестницы- максимальная ширина верхней лицевой (рабочей) поверхности проступи, соответствующая минимальному уклону в заданной области применения лестницы Ступень 1 имеет Г-образную форму и состоит из проступи 2 и подступенка 3. На всей или части задней зоны верхней лицевой (рабочей) поверхности проступи 2 имеются борозды 4, расположенные перпендикулярно торцевой поверхности ступени 1 и параллельно вертикальной плоскости подступенка 3. На нижней (опорной) поверхности подступенка 3 также имеется хотя бы один, а предпочтительно - несколько выступов 5. Борозды 4 и выступы 5 могут иметь волнообразную,трапециевидную или треугольную форму, обязательно одинаковый шаг и такие размеры в поперечном сечении, которые позволяют размещаться выступам 5 в бороздах 4 (т.е. в поперечном сечении размеры выступов 5 не превышают размеров борозд 4). Борозды и выступы предназначены для фиксации ступеней за счет размещения выступов 5 верхней ступени в бороздах 4 нижней ступени при устройстве лестниц. При этом происходит их сцепление, исключающее смещение верхних ступеней относительно нижних и обеспечивающее им устойчивое положение, а также ровность рядов в лестнице. Заявленную ступень изготавливают методом вибропрессования в стальных формах с бороздами на боковых поверхностях, расположенных по направлению движения поршня. При устройстве лестницы устраивают бетонное основание 6 в виде наклонной плоской плиты из монолитного бетона или сборное из готовых плит. Ступени 1 укладывают снизу вверх с опиранием опорной поверхности подступенка 3 ступени 1 верхнего уровня на верхнюю лицевую поверхность проступи 2 ранее уложенной ступени 1 нижнего уровня, располагая выступы 5 указанного подступенка 3 в соответствующих бороздах 4 на указанной верхней лицевой поверхности проступи 2. При этом, при устройстве лестницы с малым уклоном (фиг 2) выступы 5 устанавливают в бороздах 4 ближе к заднему концу верхней лицевой поверхности проступи 2. При устройстве лестницы с большим уклоном (фиг. 3) выступы 5 устанавливают в бороздах 4 дальше от заднего конца верхней лицевой поверхности проступи 2. При устройстве лестницы с переменным уклоном (на фигурах не показано) выступы 5 подступенка 3 каждой следующей ступени 1 устанавливают в бороздах 4 на другом расстоянии от заднего конца верхней лицевой поверхности проступи 2. Вторым концом ступени укладывают на подливку 7 из песчано-цементного раствора толщиной 5-10 мм. Высоту подливки 7 определяют из условия придания верхней лицевой поверхности каждой проступи 2 уклона 1 -2 в сторону уклона лестницы. Таким образом, разработана универсальная ступень, пригодная для устройства лестниц на откосах насыпей и выемок с любым уклоном. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
