Электрическая машина переменного тока торцевого исполнения

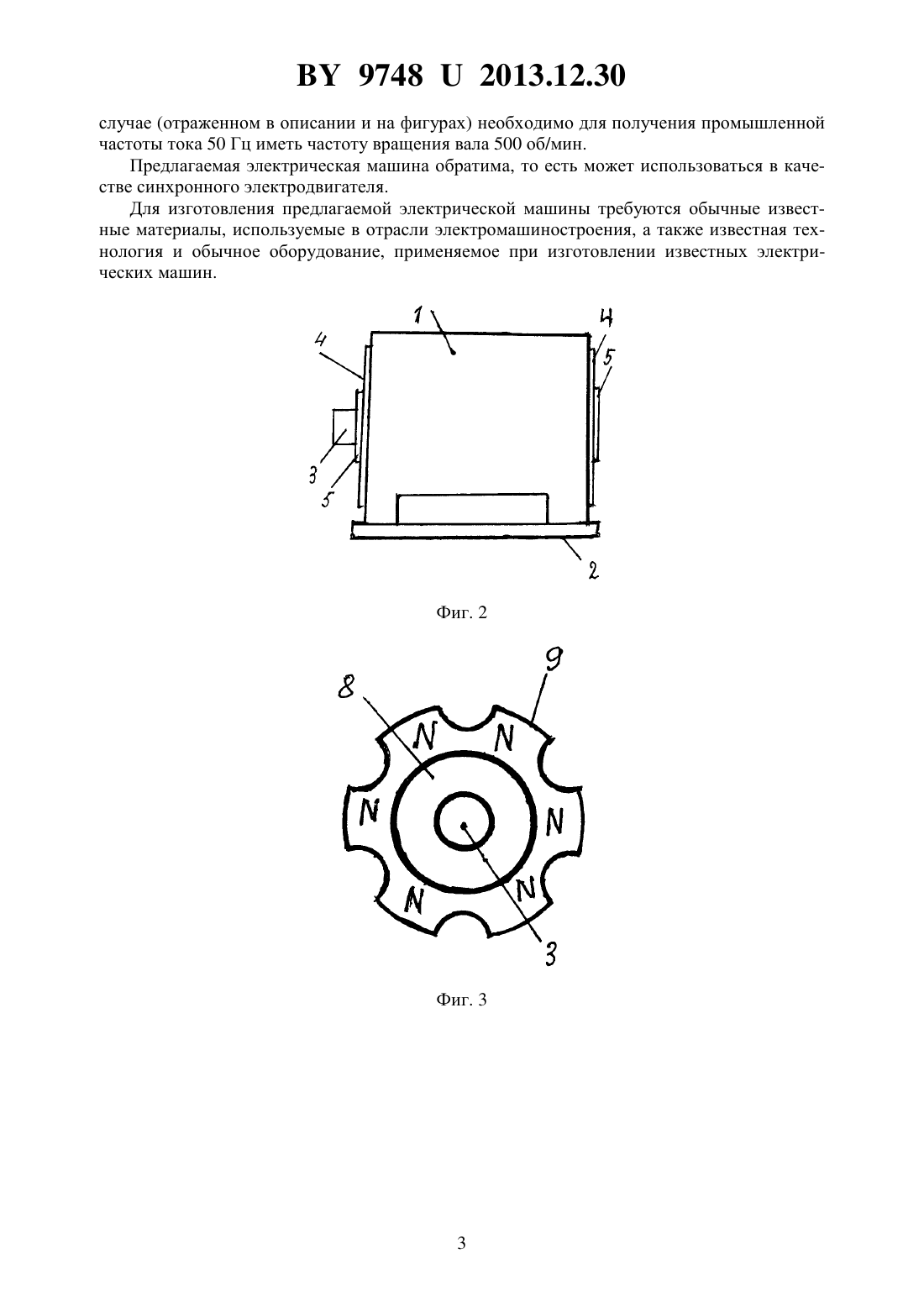

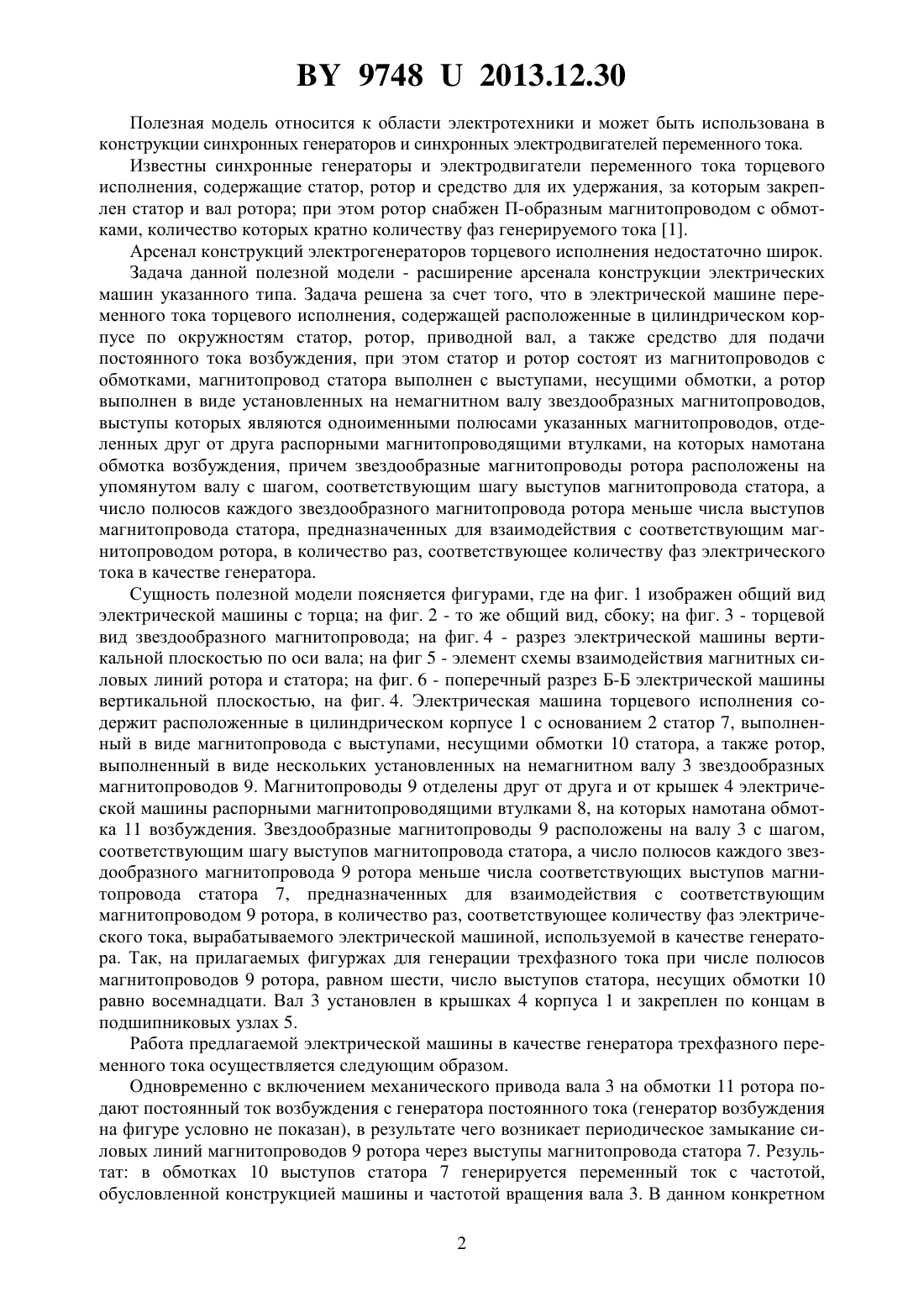

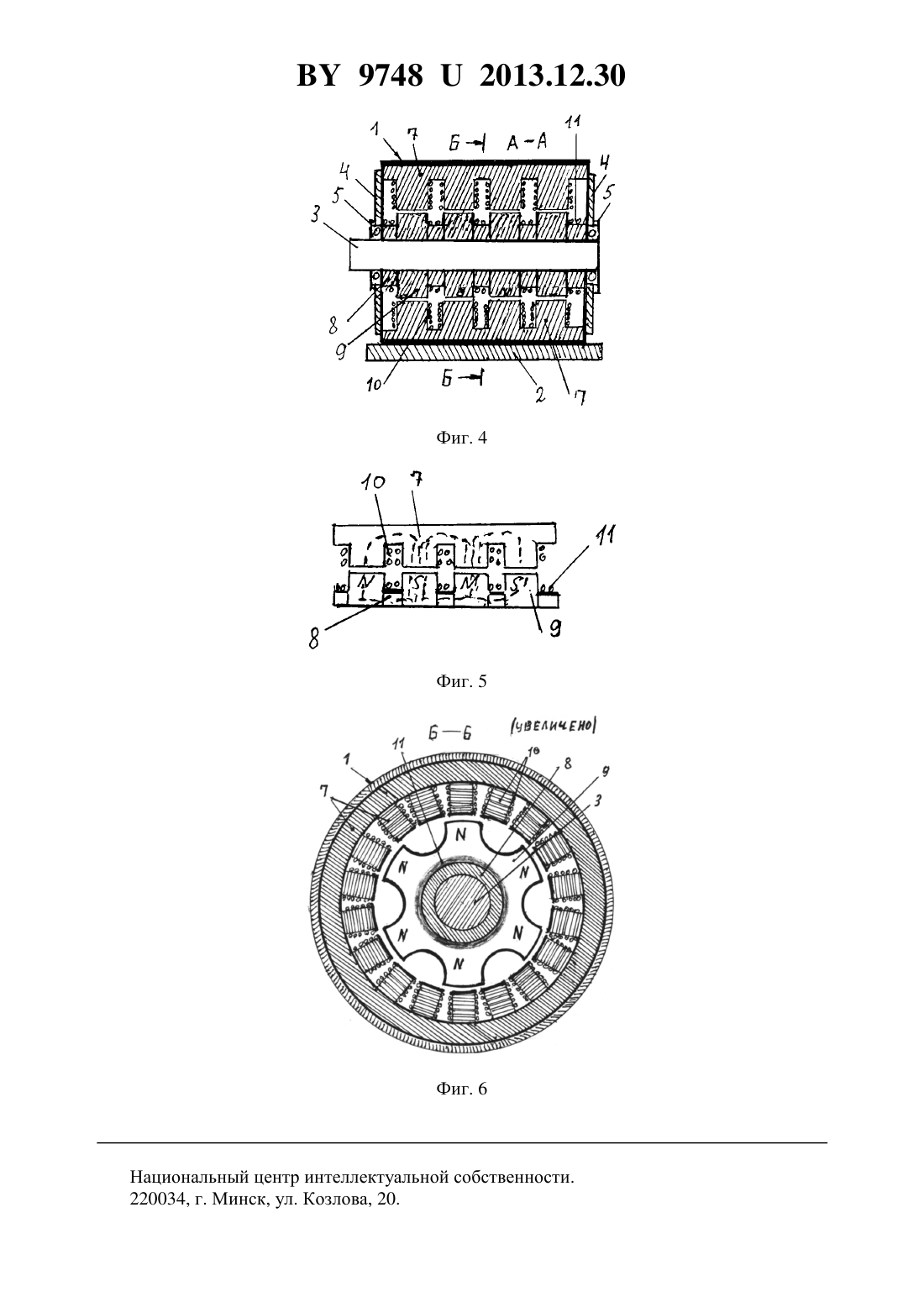

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРИЧЕСКАЯ МАШИНА ПЕРЕМЕННОГО ТОКА ТОРЦЕВОГО ИСПОЛНЕНИЯ(71) Заявитель Меренков Владимир Павлович(72) Автор Меренков Владимир Павлович(73) Патентообладатель Меренков Владимир Павлович(57) Электрическая машина переменного тока торцевого исполнения, содержащая расположенные в цилиндрическом корпусе по окружностям статор, ротор, приводной вал, а также средство для подачи постоянного тока возбуждения, при этом статор и ротор состоят из магнитопроводов с обмотками, отличающаяся тем, что магнитопровод статора выполнен с выступами, несущими обмотки, а ротор выполнен в виде установленных на немагнитном валу звездообразных магнитопроводов, выступы которых являются одноименными полюсами указанных магнитопроводов, отделенных друг от друга распорными магнитопроводящими втулками, на которых намотана обмотка возбуждения, причем звездообразные магнитопроводы ротора расположены на упомянутом валу с шагом, соответствующим шагу выступов магнитопровода статора, а число полюсов каждого звездообразного магнитопровода ротора меньше числа выступов магнитопровода статора,предназначенных для взаимодействия с соответствующим магнитопроводом ротора, в количество раз, соответствующее количеству фаз электрического тока в качестве генератора.(56) 1. Заявка РБ на избретение 20100439, МПК 02, 2011. 97482013.12.30 Полезная модель относится к области электротехники и может быть использована в конструкции синхронных генераторов и синхронных электродвигателей переменного тока. Известны синхронные генераторы и электродвигатели переменного тока торцевого исполнения, содержащие статор, ротор и средство для их удержания, за которым закреплен статор и вал ротора при этом ротор снабжен П-образным магнитопроводом с обмотками, количество которых кратно количеству фаз генерируемого тока 1. Арсенал конструкций электрогенераторов торцевого исполнения недостаточно широк. Задача данной полезной модели - расширение арсенала конструкции электрических машин указанного типа. Задача решена за счет того, что в электрической машине переменного тока торцевого исполнения, содержащей расположенные в цилиндрическом корпусе по окружностям статор, ротор, приводной вал, а также средство для подачи постоянного тока возбуждения, при этом статор и ротор состоят из магнитопроводов с обмотками, магнитопровод статора выполнен с выступами, несущими обмотки, а ротор выполнен в виде установленных на немагнитном валу звездообразных магнитопроводов,выступы которых являются одноименными полюсами указанных магнитопроводов, отделенных друг от друга распорными магнитопроводящими втулками, на которых намотана обмотка возбуждения, причем звездообразные магнитопроводы ротора расположены на упомянутом валу с шагом, соответствующим шагу выступов магнитопровода статора, а число полюсов каждого звездообразного магнитопровода ротора меньше числа выступов магнитопровода статора, предназначенных для взаимодействия с соответствующим магнитопроводом ротора, в количество раз, соответствующее количеству фаз электрического тока в качестве генератора. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид электрической машины с торца на фиг. 2 - то же общий вид, сбоку на фиг. 3 - торцевой вид звездообразного магнитопровода на фиг. 4 - разрез электрической машины вертикальной плоскостью по оси вала на фиг 5 - элемент схемы взаимодействия магнитных силовых линий ротора и статора на фиг. 6 - поперечный разрез Б-Б электрической машины вертикальной плоскостью, на фиг. 4. Электрическая машина торцевого исполнения содержит расположенные в цилиндрическом корпусе 1 с основанием 2 статор 7, выполненный в виде магнитопровода с выступами, несущими обмотки 10 статора, а также ротор,выполненный в виде нескольких установленных на немагнитном валу 3 звездообразных магнитопроводов 9. Магнитопроводы 9 отделены друг от друга и от крышек 4 электрической машины распорными магнитопроводящими втулками 8, на которых намотана обмотка 11 возбуждения. Звездообразные магнитопроводы 9 расположены на валу 3 с шагом,соответствующим шагу выступов магнитопровода статора, а число полюсов каждого звездообразного магнитопровода 9 ротора меньше числа соответствующих выступов магнитопровода статора 7, предназначенных для взаимодействия с соответствующим магнитопроводом 9 ротора, в количество раз, соответствующее количеству фаз электрического тока, вырабатываемого электрической машиной, используемой в качестве генератора. Так, на прилагаемых фигуржах для генерации трехфазного тока при числе полюсов магнитопроводов 9 ротора, равном шести, число выступов статора, несущих обмотки 10 равно восемнадцати. Вал 3 установлен в крышках 4 корпуса 1 и закреплен по концам в подшипниковых узлах 5. Работа предлагаемой электрической машины в качестве генератора трехфазного переменного тока осуществляется следующим образом. Одновременно с включением механического привода вала 3 на обмотки 11 ротора подают постоянный ток возбуждения с генератора постоянного тока (генератор возбуждения на фигуре условно не показан), в результате чего возникает периодическое замыкание силовых линий магнитопроводов 9 ротора через выступы магнитопровода статора 7. Результат в обмотках 10 выступов статора 7 генерируется переменный ток с частотой,обусловленной конструкцией машины и частотой вращения вала 3. В данном конкретном 2 97482013.12.30 случае (отраженном в описании и на фигурах) необходимо для получения промышленной частоты тока 50 Гц иметь частоту вращения вала 500 об/мин. Предлагаемая электрическая машина обратима, то есть может использоваться в качестве синхронного электродвигателя. Для изготовления предлагаемой электрической машины требуются обычные известные материалы, используемые в отрасли электромашиностроения, а также известная технология и обычное оборудование, применяемое при изготовлении известных электрических машин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
