Магнитоэлектрический генератор переменного тока

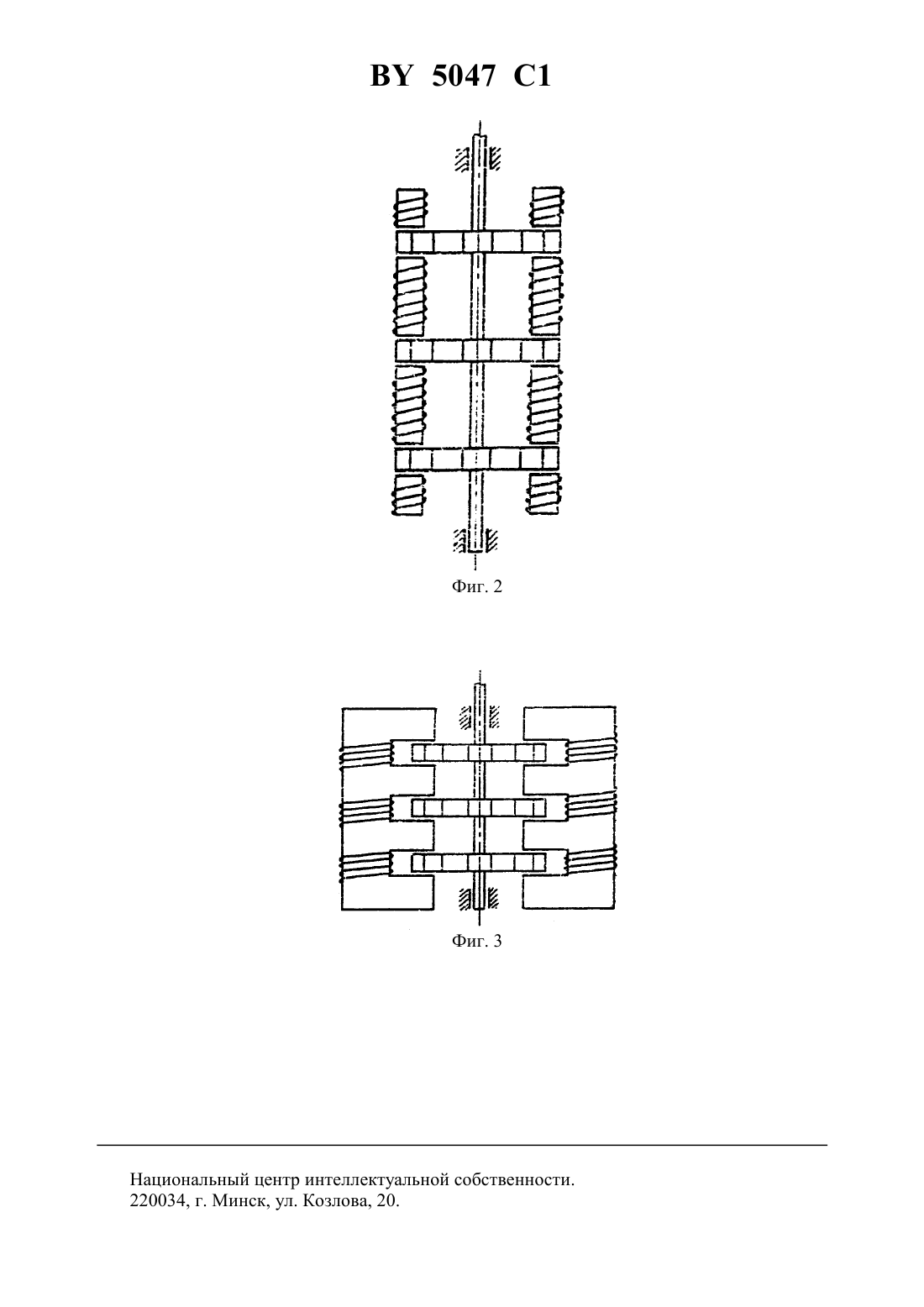

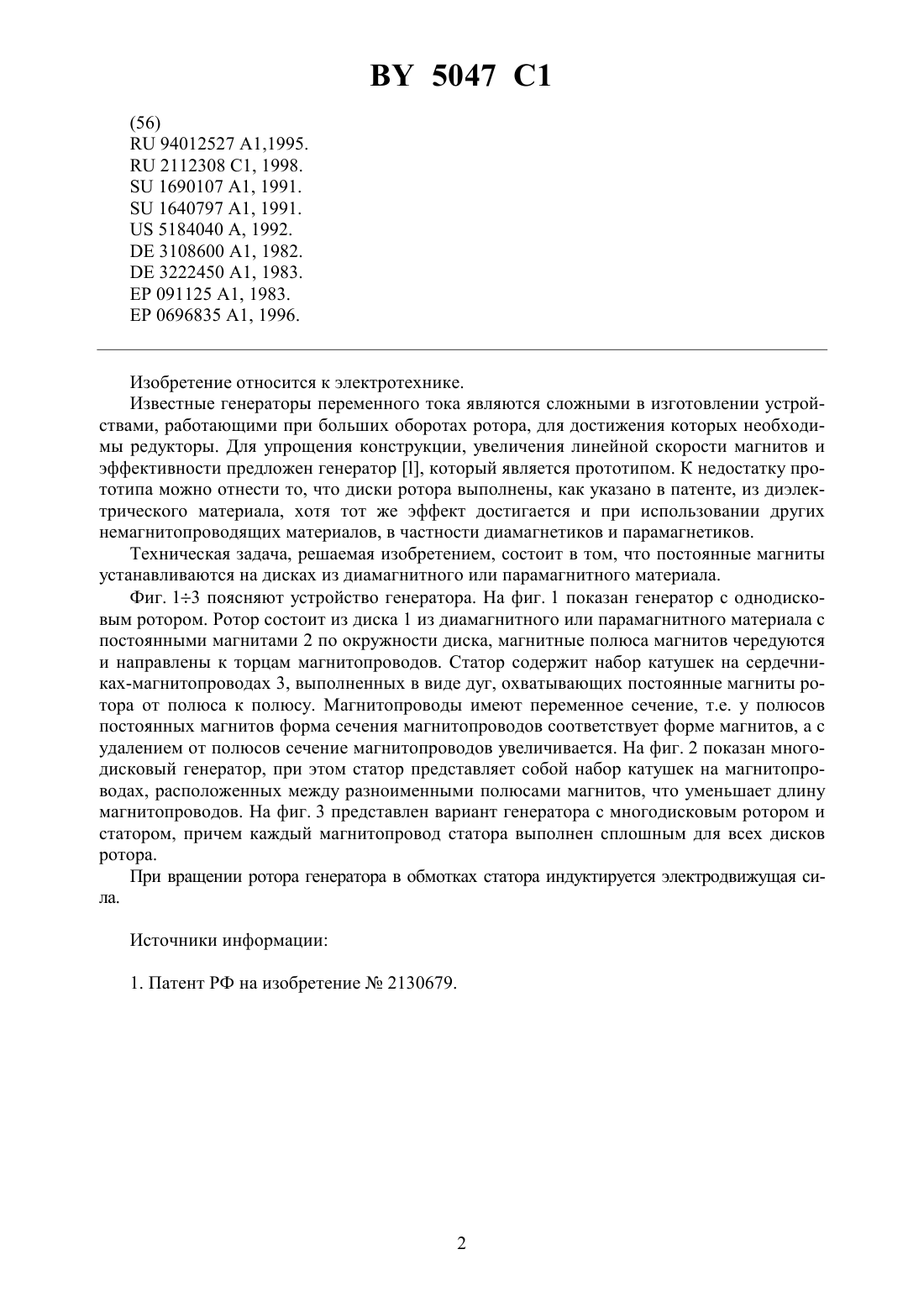

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАГНИТОЭЛЕКТРИЧЕСКИЙ ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА(71) Заявитель Счислнок Владимир Никитич(72) Автор Счислнок Владимир Никитич(73) Патентообладатель Счислнок Владимир Никитич(57) Магнитоэлектрический генератор переменного тока, содержащий ротор в виде одного или нескольких дисков, по окружности которых установлены постоянные магниты, магнитные полюса которых чередуются, и статор, содержащий набор катушек на сердечниках-магнитопроводах, выполненных в виде дуг, охватывающих постоянные магниты ротора от полюса к полюсу, при этом полюса постоянных магнитов направлены к торцам магнитопроводов, имеющих переменное сечение, причем у полюсов постоянных магнитов форма сечения магнитопроводов соответствует форме магнитов, а с удалением от полюсов сечение магнитопроводов увеличивается, отличающийся тем, что диски ротора выполнены из диамагнитного или парамагнитного материала.(56)94012527 1,1995.2112308 1, 1998.1690107 1, 1991.1640797 1, 1991.5184040 , 1992.3108600 1, 1982.3222450 1, 1983.091125 1, 1983.0696835 1, 1996. Изобретение относится к электротехнике. Известные генераторы переменного тока являются сложными в изготовлении устройствами, работающими при больших оборотах ротора, для достижения которых необходимы редукторы. Для упрощения конструкции, увеличения линейной скорости магнитов и эффективности предложен генератор , который является прототипом. К недостатку прототипа можно отнести то, что диски ротора выполнены, как указано в патенте, из диэлектрического материала, хотя тот же эффект достигается и при использовании других немагнитопроводящих материалов, в частности диамагнетиков и парамагнетиков. Техническая задача, решаемая изобретением, состоит в том, что постоянные магниты устанавливаются на дисках из диамагнитного или парамагнитного материала. Фиг. 13 поясняют устройство генератора. На фиг. 1 показан генератор с однодисковым ротором. Ротор состоит из диска 1 из диамагнитного или парамагнитного материала с постоянными магнитами 2 по окружности диска, магнитные полюса магнитов чередуются и направлены к торцам магнитопроводов. Статор содержит набор катушек на сердечниках-магнитопроводах 3, выполненных в виде дуг, охватывающих постоянные магниты ротора от полюса к полюсу. Магнитопроводы имеют переменное сечение, т.е. у полюсов постоянных магнитов форма сечения магнитопроводов соответствует форме магнитов, а с удалением от полюсов сечение магнитопроводов увеличивается. На фиг. 2 показан многодисковый генератор, при этом статор представляет собой набор катушек на магнитопроводах, расположенных между разноименными полюсами магнитов, что уменьшает длину магнитопроводов. На фиг. 3 представлен вариант генератора с многодисковым ротором и статором, причем каждый магнитопровод статора выполнен сплошным для всех дисков ротора. При вращении ротора генератора в обмотках статора индуктируется электродвижущая сила. Источники информации 1. Патент РФ на изобретение 2130679. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
