Электрическая машина переменного тока торцевого исполнения

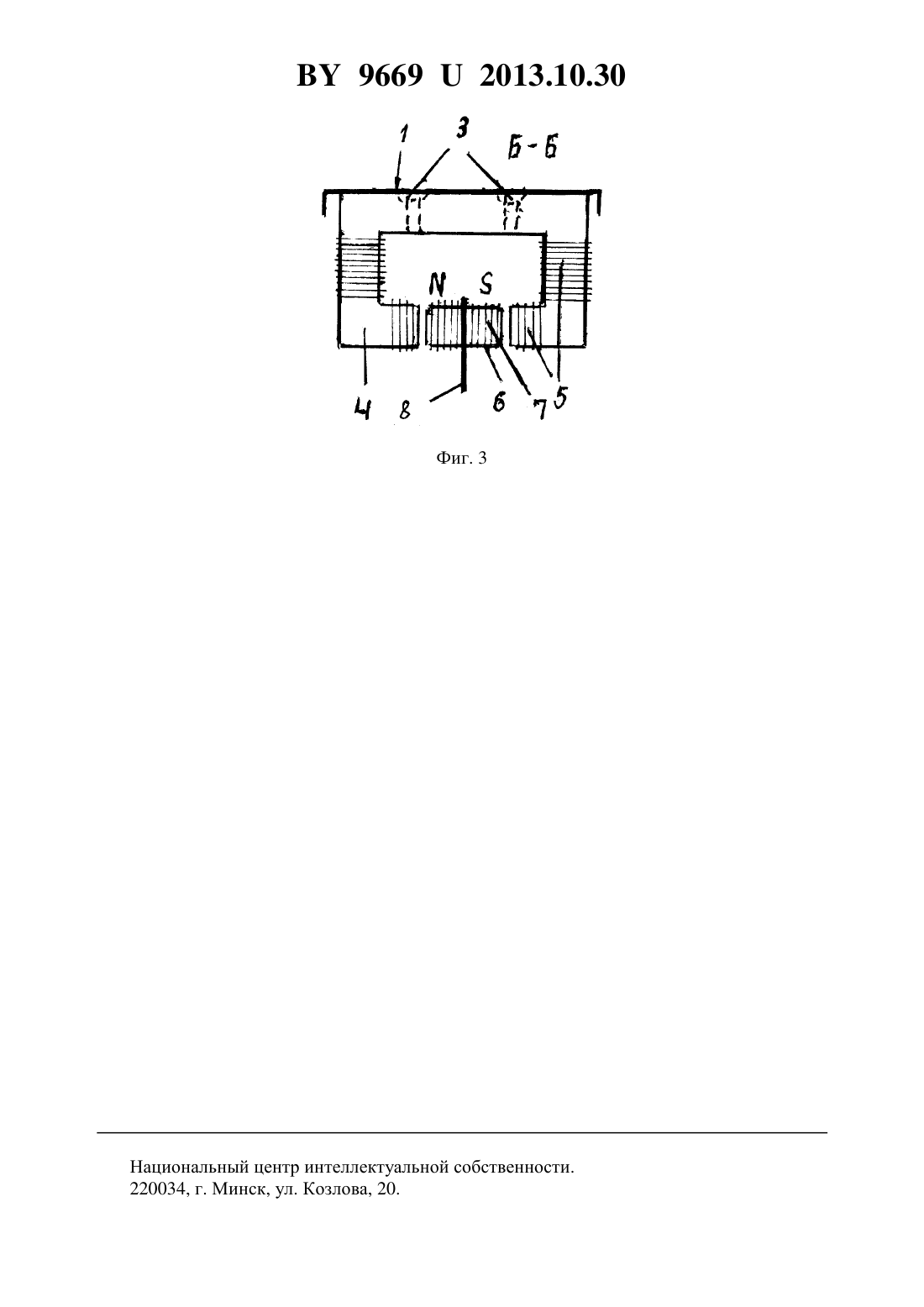

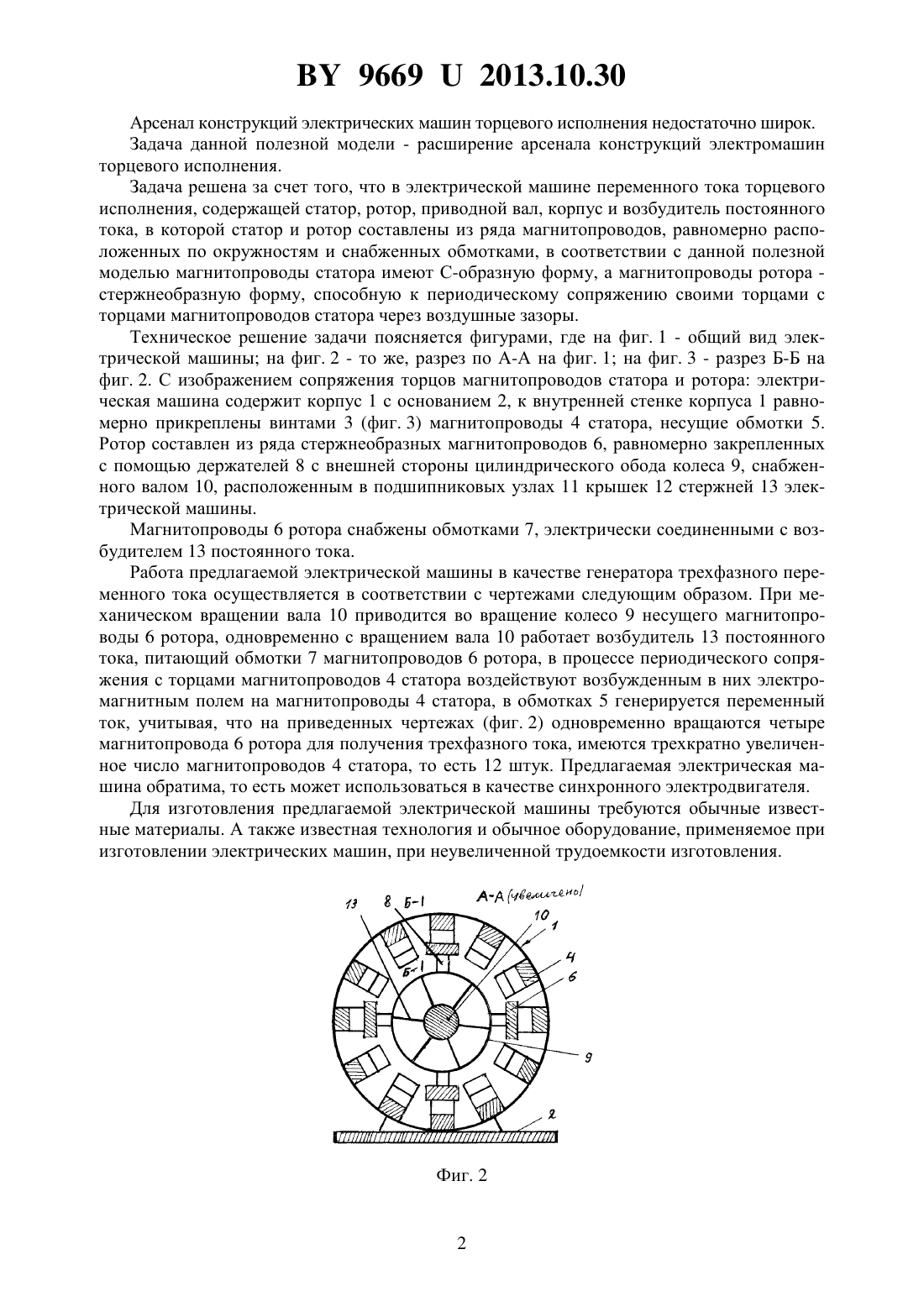

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРИЧЕСКАЯ МАШИНА ПЕРЕМЕННОГО ТОКА ТОРЦЕВОГО ИСПОЛНЕНИЯ(71) Заявитель Меренков Владимир Павлович(72) Автор Меренков Владимир Павлович(73) Патентообладатель Меренков Владимир Павлович(57) Электрическая машина переменного тока торцевого исполнения, содержащая статор,ротор, приводной вал, корпус и возбудитель постоянного тока, при этом статор и ротор составлены из ряда магнитопроводов, равномерно расположенных по окружностям и снабженных обмотками, отличающаяся тем, что магнитопроводы статора имеют С-образную форму, а магнитопроводы ротора - стержнеобразную форму, способную к периодическому сопряжению своими торцами с торцами магнитопроводов статора через воздушные зазоры. Фиг. 1 Полезная модель относится к области электротехники и может быть применена в конструкции электрических машин переменного тока торцевого исполнения. Известные электрические машины переменного тока, содержащие статор, ротор, приводной вал и возбудитель постоянного тока, при этом статор и ротор составлены из ряда магнитопроводов, равномерно расположенных по окружностям и снабженных обмотками 1. 96692013.10.30 Арсенал конструкций электрических машин торцевого исполнения недостаточно широк. Задача данной полезной модели - расширение арсенала конструкций электромашин торцевого исполнения. Задача решена за счет того, что в электрической машине переменного тока торцевого исполнения, содержащей статор, ротор, приводной вал, корпус и возбудитель постоянного тока, в которой статор и ротор составлены из ряда магнитопроводов, равномерно расположенных по окружностям и снабженных обмотками, в соответствии с данной полезной моделью магнитопроводы статора имеют С-образную форму, а магнитопроводы ротора стержнеобразную форму, способную к периодическому сопряжению своими торцами с торцами магнитопроводов статора через воздушные зазоры. Техническое решение задачи поясняется фигурами, где на фиг. 1 - общий вид электрической машины на фиг. 2 - то же, разрез по А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 2. С изображением сопряжения торцов магнитопроводов статора и ротора электрическая машина содержит корпус 1 с основанием 2, к внутренней стенке корпуса 1 равномерно прикреплены винтами 3 (фиг. 3) магнитопроводы 4 статора, несущие обмотки 5. Ротор составлен из ряда стержнеобразных магнитопроводов 6, равномерно закрепленных с помощью держателей 8 с внешней стороны цилиндрического обода колеса 9, снабженного валом 10, расположенным в подшипниковых узлах 11 крышек 12 стержней 13 электрической машины. Магнитопроводы 6 ротора снабжены обмотками 7, электрически соединенными с возбудителем 13 постоянного тока. Работа предлагаемой электрической машины в качестве генератора трехфазного переменного тока осуществляется в соответствии с чертежами следующим образом. При механическом вращении вала 10 приводится во вращение колесо 9 несущего магнитопроводы 6 ротора, одновременно с вращением вала 10 работает возбудитель 13 постоянного тока, питающий обмотки 7 магнитопроводов 6 ротора, в процессе периодического сопряжения с торцами магнитопроводов 4 статора воздействуют возбужденным в них электромагнитным полем на магнитопроводы 4 статора, в обмотках 5 генерируется переменный ток, учитывая, что на приведенных чертежах (фиг. 2) одновременно вращаются четыре магнитопровода 6 ротора для получения трехфазного тока, имеются трехкратно увеличенное число магнитопроводов 4 статора, то есть 12 штук. Предлагаемая электрическая машина обратима, то есть может использоваться в качестве синхронного электродвигателя. Для изготовления предлагаемой электрической машины требуются обычные известные материалы. А также известная технология и обычное оборудование, применяемое при изготовлении электрических машин, при неувеличенной трудоемкости изготовления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
