Опрыскиватель

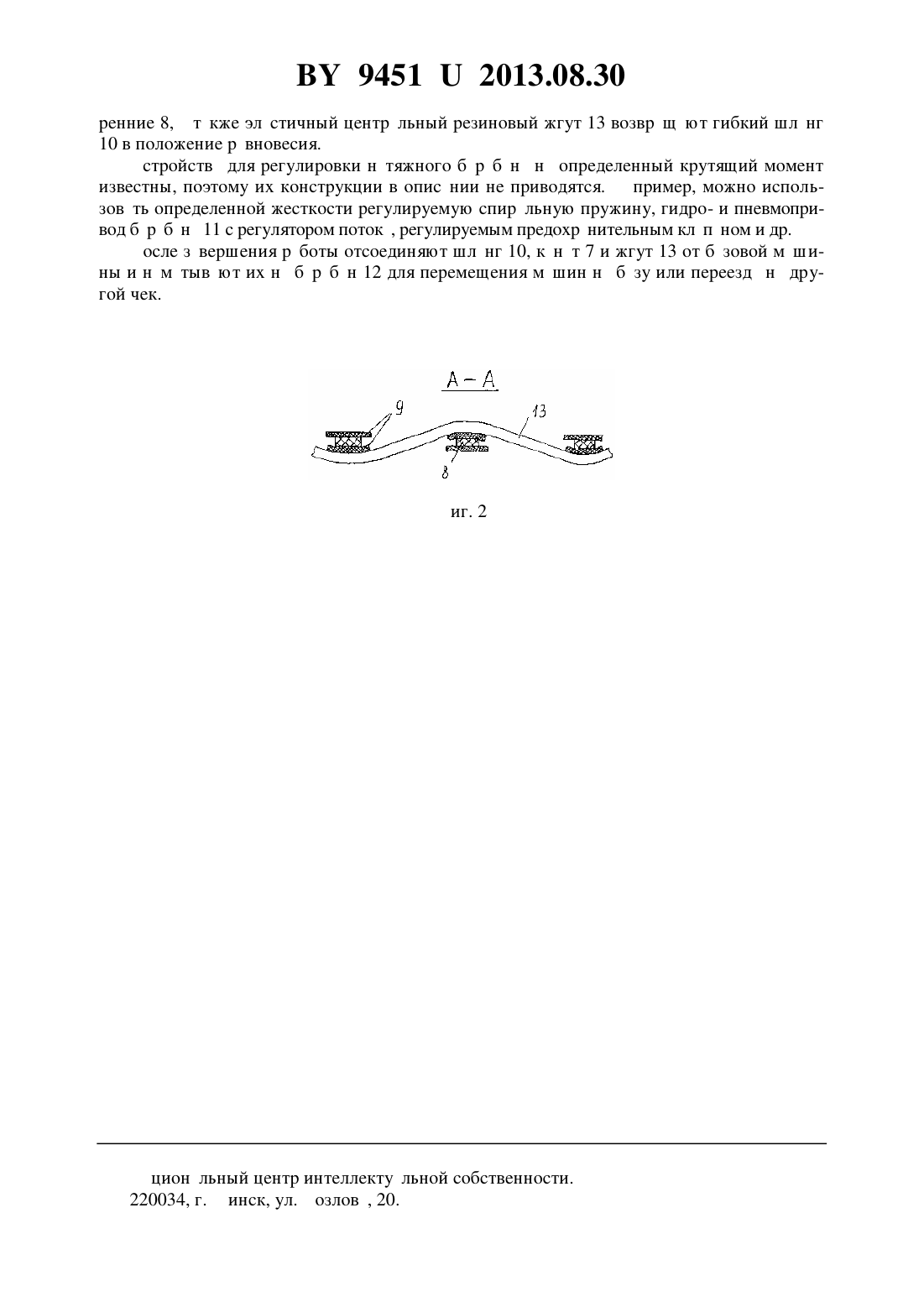

(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Алексей Леонидович Агейчик Юрий Валерьевич Агейчик Валерий Александрович Гурина Анна Николаевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Опрыскиватель, включающий базовую машину, на раме которой закреплены резервуар, насос, соединенный через штангу с гибким шлангом и распылителями, самопередвигающееся средство с регулируемым на требуемый крутящий момент барабаном,установленным с возможностью настройки на требуемый угол поворота для компенсации несогласованного расположения базовой машины и самопередвигающегося средства, при этом гибкий шланг эластичными подвесками связан с канатом, соединяющим базовую машину и барабан самопередвигающегося средства, причем эластичные подвески выполнены в виде находящихся в одной плоскости одинарных и сдвоенных резиновых жгутов,расположенных под углом к горизонту и пересекающихся друг с другом, причем одинарные жгуты проходят между сдвоенными и имеют большую толщину, отличающийся тем,что между канатом и гибким быстросъемным шлангом на кронштейне на одинаковом расстоянии от его верхнего и нижнего концов закреплен одним из известных в технике способов с возможностью изменения степени его натяжения эластичный центральный резиновый жгут, который последовательно односторонне огибает места пересечения одинарных и сдвоенных резиновых жгутов, например первого, считая от кронштейна, места пересечения с левой по направлению от кронштейна к дополнительному самопередвигающемуся средству стороны, далее второго с правой, третьего с левой и т.д.(56) 1. Патент Республики Беларусь на изобретение 13260, МПК 01 7/00, 2010. 94512013.08.30 Полезная модель относится к области механизации защиты растений, в частности для обработки растений на промышленных чеках крупноплодной клюквы, а также на мелиоративных каналах. Известен опрыскиватель, включающий базовую машину, на раме которой закреплены резервуар, насос, соединенный через штангу с гибким шлангом и распылителями, самопередвигающееся средство с регулируемым на требуемый крутящий момент барабаном, установленным с возможностью настройки на требуемый угол поворота для компенсации несогласованного расположения базовой машины и самопередвигающегося средства, при этом гибкий шланг эластичными подвесками связан с канатом, соединяющим базовую машину и барабан самопередвигающегося средства, причем эластичные подвески выполнены в виде находящихся в одной плоскости одинарных и сдвоенных резиновых жгутов,расположенных под углом к горизонту и пересекающихся друг с другом, причем одинарные жгуты проходят между сдвоенными и имеют большую толщину 1. Такой опрыскиватель не обеспечивает качественное выполнение технологической операции обработки растений на промышленных чеках крупноплодной клюквы, так как при ширине захвата около 50 м в результате воздействия ветровой нагрузки, влияния неровностей поверхности поля возникают в том числе и резонансные интенсивные колебания гибкого шланга как в вертикальной, так и в горизонтальной плоскостях. Задача, которую решает полезная модель, заключается в повышении качества выполнения операции при обработке растений на промышленных плантациях крупноплодной клюквы, а также на мелиоративных каналах. Поставленная задача решается с помощью опрыскивателя, включающего базовую машину, на раме которой закреплены резервуар, насос, соединенный через штангу с гибким шлангом и распылителями, самопередвигающееся средство с регулируемым на требуемый крутящий момент барабаном, установленным с возможностью настройки на требуемый угол поворота для компенсации несогласованного расположения базовой машины и самопередвигающегося средства, при этом гибкий шланг эластичными подвесками связан с канатом, соединяющим базовую машину и барабан самопередвигающегося средства, причем эластичные подвески выполнены в виде находящихся в одной плоскости одинарных и сдвоенных резиновых жгутов, расположенных под углом к горизонту и пересекающихся друг с другом, причем одинарные жгуты проходят между сдвоенными и имеют большую толщину, где между канатом и гибким быстросъемным шлангом на кронштейне на одинаковом расстоянии от его верхнего и нижнего концов закреплен одним из известных в технике способов с возможностью изменения степени его натяжения эластичный центральный резиновый жгут, который последовательно односторонне огибает места пересечения одинарных и сдвоенных резиновых жгутов, например первого, считая от кронштейна, места пересечения с левой по направлению от кронштейна к дополнительному самопередвигающемуся средству стороны, далее второго с правой, третьего с левой и т. д. На фиг. 1 представлен общий вид опрыскивателя для обработки растений, на фиг. 2 разрез - на фиг. 1. Опрыскиватель включает базовую машину 1, на раме 2 которой закреплены резервуар 3, насос 4, штанга 5 и кронштейн 6, а также дополнительное самопередвигающееся средство 11. На кронштейне 6 зачален с возможностью его оперативного монтажа и демонтажа канат 7. На эластичных одинарных 8 и сдвоенных 9 подвесках, выполненных в виде находящихся в одной плоскости одинарных 8 и сдвоенных 9 резиновых жгутов, расположенных под углом к горизонту и пересекающихся друг с другом, причем одинарные жгуты 8 проходят между сдвоенными 9 и имеют большую, чем они, толщину, подвешен гибкий быстросъемный шланг 10 с распылителями, ориентированными вниз. Между канатом 9 и гибким быстросъемным шлангом 10 на кронштейне 6 на одинаковом расстоянии от его верхнего и нижнего концов закреплен одним из известных в технике способов с возможностью изменения степени его натяжения эластичный центральный резиновый 2 94512013.08.30 жгут 13, который последовательно односторонне огибает места пересечения одинарных 8 и сдвоенных 9 резиновых жгутов, например первого, считая от кронштейна 6, места пересечения с левой, глядя по направлению от кронштейна 6 к дополнительному самопередвигающемуся средству 11, стороны, далее второго с правой стороны, третьего с левой стороны и т.д. Дополнительное самопередвигающееся средство 11 оснащено натяжным барабаном 12, на который намотаны канат 7, гибкий быстросъемный шланг 10 и эластичный центральный резиновый жгут 13, причем барабан регулируется на определенный крутящий момент. Барабан 12 установлен с возможностью поворота на требуемый угол. Опрыскиватель работает следующим образом. Перед началом работы базовая машина 1 с навешенными на ее раме 2 резервуаром 3,насосом 4, штангой 5 и кронштейном 6 находится на одной из дамб чека. Дополнительное средство 11 с натяжным барабаном 12, на который намотан канал 7, гибкий быстросъемный шланг 10 и эластичный центральный резиновый жгут 13, самостоятельно передвигается к объекту работ и располагается рядом с базовой машиной 1. Канат 7 зачаливается на верхний конец кронштейна 6 базовой машины 1, эластичный центральный резиновый жгут 13 закрепляется с предварительным натяжением на кронштейне 6 на одинаковом расстоянии от его верхнего и нижнего концов, а гибкий быстросъемный шланг 10 соединяется через штангу 5 с насосом 4. Дополнительное самопередвигающееся средство 11 отъезжает от базовой машины 1 до тех пор, пока не займет место в начале другой дамбы этого же чека. При этом натяжной барабан 12 обеспечивает разматывание каната 7 со шлангом 10 и подвесками 8 и 9, а также с эластичным центральным резиновым жгутом 13 независимо от угла поворота средства 11, например трактора. Перед началом обработки регулируют барабан 12 на заданный крутящий момент с таким расчетом, чтобы обеспечить прогиб шланга 10 ближе к растениям. Проверяется натяжение эластичного центрального резинового жгута 13 и в случае необходимости обеспечивается его дополнительное натяжение. Заправляют резервуар необходимым рабочим агентом, включают насос 4, и по условленному сигналу базовая машина 1 и самопередвигающееся средство 11 движутся по своим дамбам. Рабочий агент через распылители шланга 10 попадает на растения, обеспечивая их обработку, например химическую прополку, борьбу с вредителями, болезнями или подкормку. После обработки или при необходимости дозаправки резервуара рабочим агентом базовая машина 1 и самопередвигающееся средство по условленному сигналу останавливаются. При этом необязательно их синхронное идеальное расположение. При обгоне или отставании любой из них рабочий процесс не нарушается ввиду того, что барабан 12 настраивается на требуемый угол поворота и компенсирует их несогласованное расположение. В процессе работы натяжной барабан 12 поддерживает заданное натяжение каната 7, а эластичные подвески 8 и 9 обеспечивают определенное положение гибкого шланга 10. Если расстояние между машинами уменьшается (нестандартные размеры чека, объезд препятствий), натяжной барабан 12, отрегулированный на определенный крутящий момент, наматывает освободившиеся эластичный центральный резиновый жгут 13 и канат 7,а следовательно, поддерживает положение гибкого шланга 10. Если расстояние увеличивается, сила натяжения каната 7 преодолевает крутящий момент натяжного барабана 12 и освобождает необходимую длину каната 7, эластичного центрального резинового жгута 13 и гибкого шланга 10. Барабан 12 обеспечивает перпендикулярность осей барабана и каната, требуемую для создания самонатяжения. Возникающие под воздействием ветровой нагрузки, влияния неровностей поверхности поля и других факторов колебания гибкого шланга 10 как в вертикальной, так и в горизонтальной плоскостях гасятся за счет трения эластичных подвесок 8 и 9 друг о друга, которое увеличивается за счет прижатия их к друг другу эластичным центральным резиновым жгутом 13, причем при отклонении гибкого шланга 10 в горизонтальной плоскости наружные жгуты 9, воздействуя на внут 3 94512013.08.30 ренние 8, а также эластичный центральный резиновый жгут 13 возвращают гибкий шланг 10 в положение равновесия. Устройства для регулировки натяжного барабана на определенный крутящий момент известны, поэтому их конструкции в описании не приводятся. Например, можно использовать определенной жесткости регулируемую спиральную пружину, гидро- и пневмопривод барабана 11 с регулятором потока, регулируемым предохранительным клапаном и др. После завершения работы отсоединяют шланг 10, канат 7 и жгут 13 от базовой машины и наматывают их на барабан 12 для перемещения машин на базу или переезда на другой чек. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
