Вертикальный шнековый измельчитель-смеситель кормов

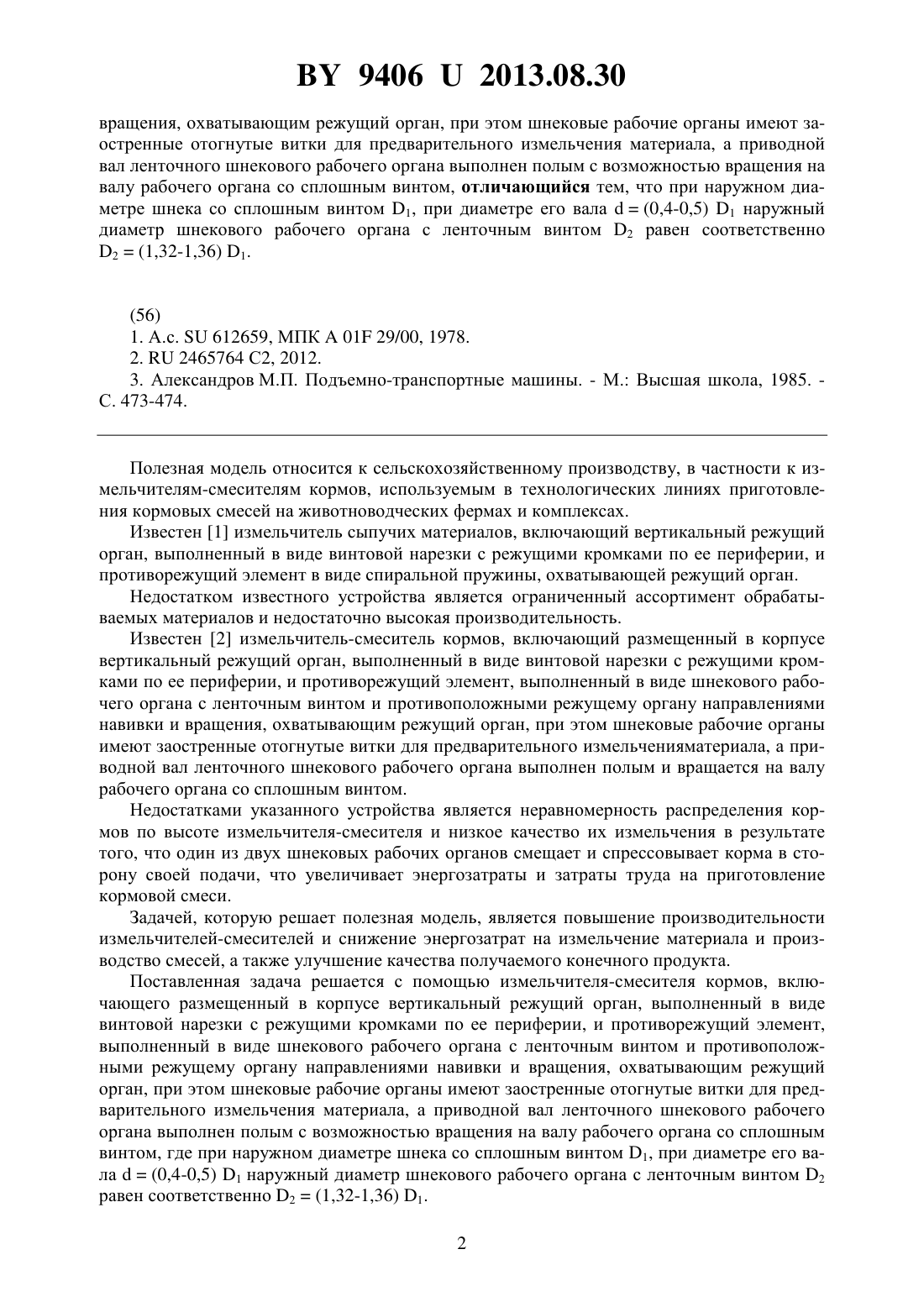

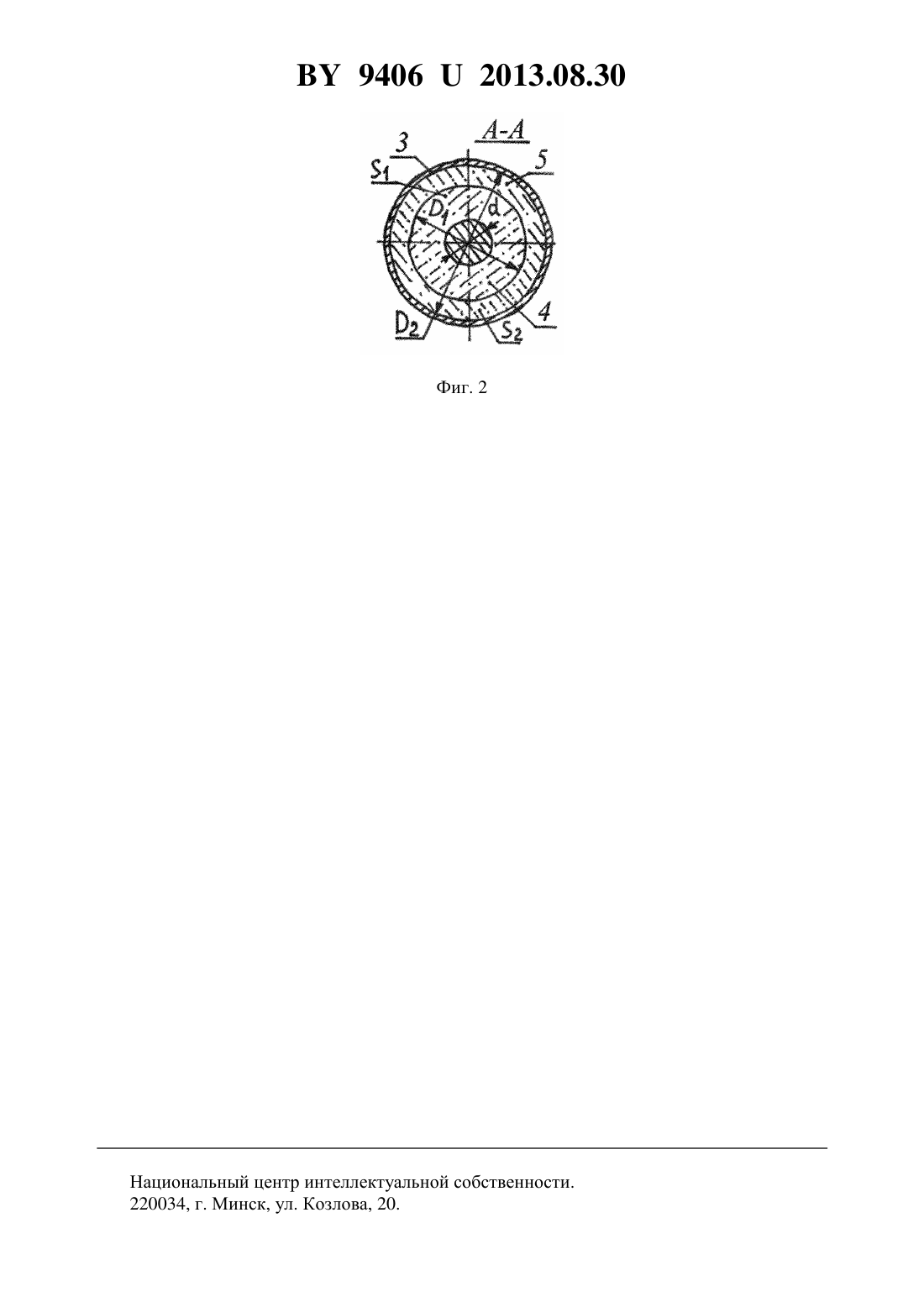

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичКим Наталья ПавловнаГой Мирослав Мечиславович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Измельчитель-смеситель кормов, включающий размещенный в корпусе вертикальный режущий орган, выполненный в виде винтовой нарезки с режущими кромками по ее периферии, и противорежущий элемент, выполненный в виде шнекового рабочего органа с ленточным винтом и противоположными режущему органу направлениями навивки и 94062013.08.30 вращения, охватывающим режущий орган, при этом шнековые рабочие органы имеют заостренные отогнутые витки для предварительного измельчения материала, а приводной вал ленточного шнекового рабочего органа выполнен полым с возможностью вращения на валу рабочего органа со сплошным винтом, отличающийся тем, что при наружном диаметре шнека со сплошным винтом 1, при диаметре его вала(0,4-0,5) 1 наружный диаметр шнекового рабочего органа с ленточным винтом 2 равен соответственно 2(1,32-1,36) 1.(56) 1. А.с.612659, МПК 01 29/00, 1978. 2.2465764 С 2, 2012. 3. Александров М.П. Подъемно-транспортные машины. - М. Высшая школа, 1985. С. 473-474. Полезная модель относится к сельскохозяйственному производству, в частности к измельчителям-смесителям кормов, используемым в технологических линиях приготовления кормовых смесей на животноводческих фермах и комплексах. Известен 1 измельчитель сыпучих материалов, включающий вертикальный режущий орган, выполненный в виде винтовой нарезки с режущими кромками по ее периферии, и противорежущий элемент в виде спиральной пружины, охватывающей режущий орган. Недостатком известного устройства является ограниченный ассортимент обрабатываемых материалов и недостаточно высокая производительность. Известен 2 измельчитель-смеситель кормов, включающий размещенный в корпусе вертикальный режущий орган, выполненный в виде винтовой нарезки с режущими кромками по ее периферии, и противорежущий элемент, выполненный в виде шнекового рабочего органа с ленточным винтом и противоположными режущему органу направлениями навивки и вращения, охватывающим режущий орган, при этом шнековые рабочие органы имеют заостренные отогнутые витки для предварительного измельченияматериала, а приводной вал ленточного шнекового рабочего органа выполнен полым и вращается на валу рабочего органа со сплошным винтом. Недостатками указанного устройства является неравномерность распределения кормов по высоте измельчителя-смесителя и низкое качество их измельчения в результате того, что один из двух шнековых рабочих органов смещает и спрессовывает корма в сторону своей подачи, что увеличивает энергозатраты и затраты труда на приготовление кормовой смеси. Задачей, которую решает полезная модель, является повышение производительности измельчителей-смесителей и снижение энергозатрат на измельчение материала и производство смесей, а также улучшение качества получаемого конечного продукта. Поставленная задача решается с помощью измельчителя-смесителя кормов, включающего размещенный в корпусе вертикальный режущий орган, выполненный в виде винтовой нарезки с режущими кромками по ее периферии, и противорежущий элемент,выполненный в виде шнекового рабочего органа с ленточным винтом и противоположными режущему органу направлениями навивки и вращения, охватывающим режущий орган, при этом шнековые рабочие органы имеют заостренные отогнутые витки для предварительного измельчения материала, а приводной вал ленточного шнекового рабочего органа выполнен полым с возможностью вращения на валу рабочего органа со сплошным винтом, где при наружном диаметре шнека со сплошным винтом 1, при диаметре его вала(0,4-0,5) 1 наружный диаметр шнекового рабочего органа с ленточным винтом 2 равен соответственно 2(1,32-1,36) 1. 2 94062013.08.30 На фиг. 1 изображен вертикальный разрез измельчителя-смесителя на фиг. 2 - сечение А-А на фиг. 1. Измельчитель-смеситель представляет собой вертикальный цилиндрический корпус 3 с загрузочным устройством 1 и выгрузным окном 10. Внутри корпуса установлены два шнековых рабочих органа один со сплошным винтом 4, второй с ленточным 5. Рабочий орган со сплошным винтом монтируется с зазором внутри ленточного шнекового рабочего органа и имеет основной вал 12. Шнеки имеют одинаковые углы подъема винтов, противоположное направление навивки и вращения. Приводной вал 9 ленточного шнекового рабочего органа выполнен полым с возможностью вращения на валу 7 рабочего органа со сплошным винтом, жестко соединенного торцом с торцом основного вала 12 рабочего органа со сплошным винтом 4, причем их оси вращения совпадают. Шнековые рабочие органы имеют заостренные отогнутые витки 2 и 11. Привод рабочих органов осуществляется от электродвигателя (не показан) через ременную передачу 8 и конический редуктор 6. Конические колеса редуктора установлены так, чтобы обеспечить противоположное направление вращения валов шнековых рабочих органов. При наружном диаметре шнека со сплошным винтом 1 при диаметре его вала(0,4-0,5) 1 (рекомендуемое соотношение по условию жесткости и прочности), наружный диаметр шнекового рабочего органа с ленточным винтом 2 равен соответственно 2(1,32-1,36) 1, что обеспечивает условие равномерного распределяется кормов по высоте корпуса 3 шнекового измельчителя-смесителя как результат равенства перемещаемых во встречных направлениях сплошным винтом 4 и ленточным винтом 5 объемов кормов. Это имеет место 3 при равенстве (фиг. 2) площадей 1(21-2)/4 и 2(22-21)/4, которые определяют в поперечной оси вращения винтов 4 и 5 горизонтальной плоскости, захватываемые соответственно погруженными в корма частями винтов 4 и 5 и перемещаемые ими за единицу времени во встречных направлениях объемы кормов. Из условия 1 - 2, получаем 21-222-21.(1) Решая это уравнение для границ диапазона(0,4-0,5) 1 получаем значение 2(1,32-1,36) 1. Измельчитель-смеситель работает следующим образом. Компоненты смеси (грубые корма, зеленые корма, корнеклубнеплоды, концкорма и др.) подаются в загрузочное устройство, где подхватываются шнековым рабочим органом со сплошным винтом. Поднимаясь вверх, обрабатываемый материал предварительно измельчается заостренными отогнутыми витками ленточного шнекового рабочего органа 2 и шнекового рабочего органа со сплошным винтом 11. Далее материал продолжает подниматься шнековым рабочим органом со сплошным винтом и, попадая в зазор между рабочими органами, измельчается. Измельченный материал опускается ленточным шнековым рабочим органом к выгрузному окну. Материал с недостаточной степенью измельчения подхватывается рабочим органом со сплошным винтом для повторного измельчения. По мере воздействия на материал двумя шнековыми рабочими органами с противоположными направлениями навивки и вращения он перемешивается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
