Установка для механизированной обработки внутренних стен здания

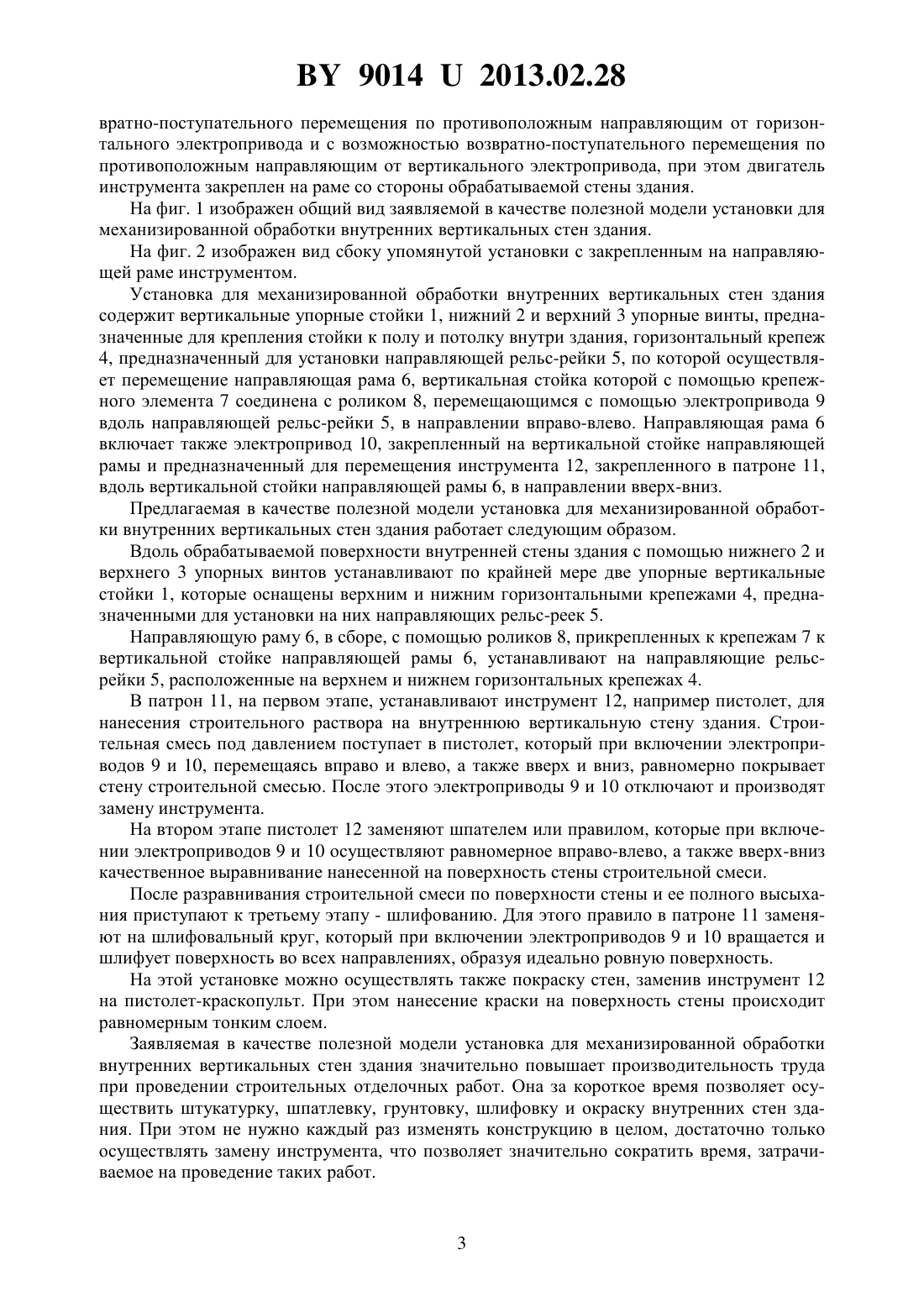

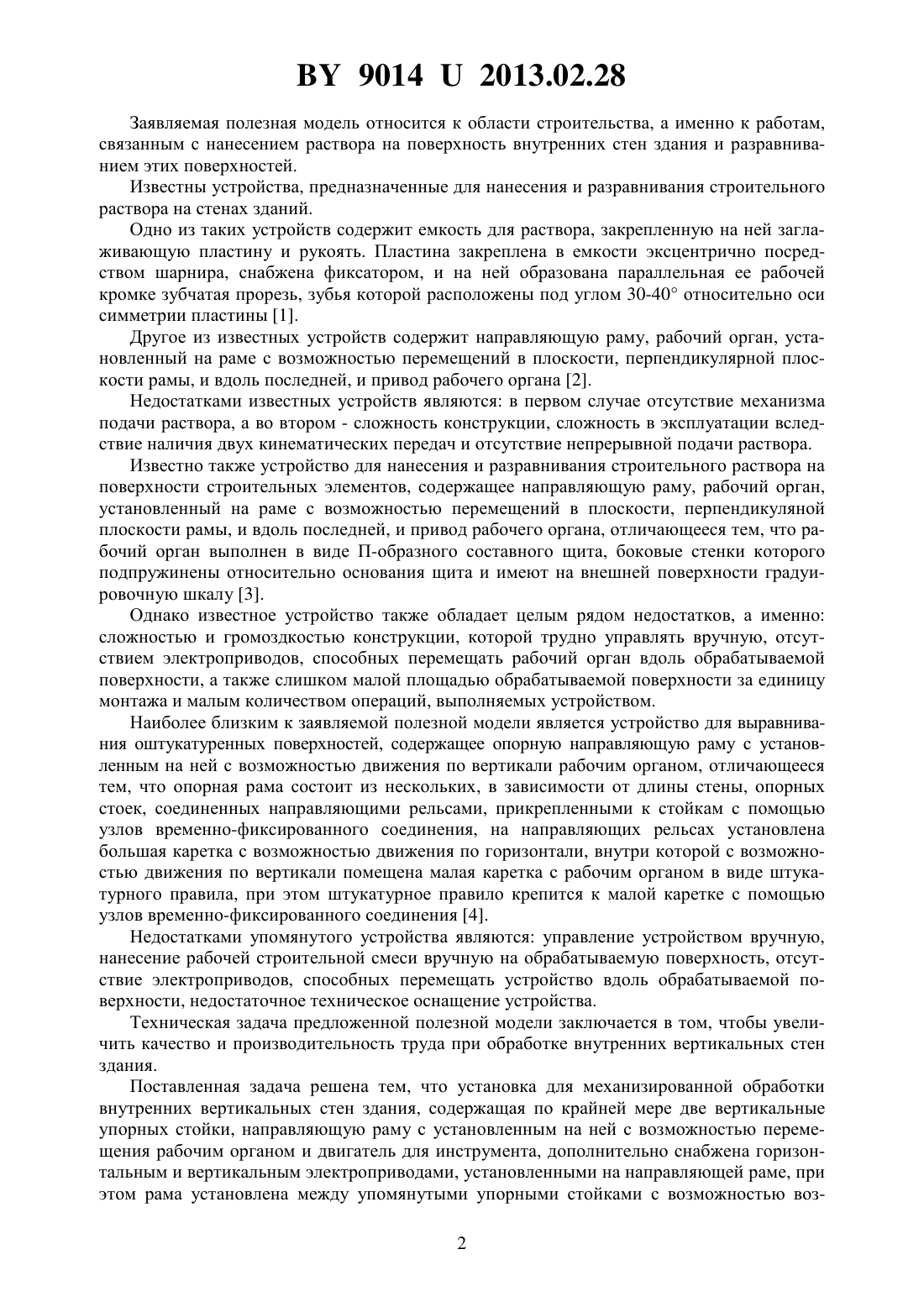

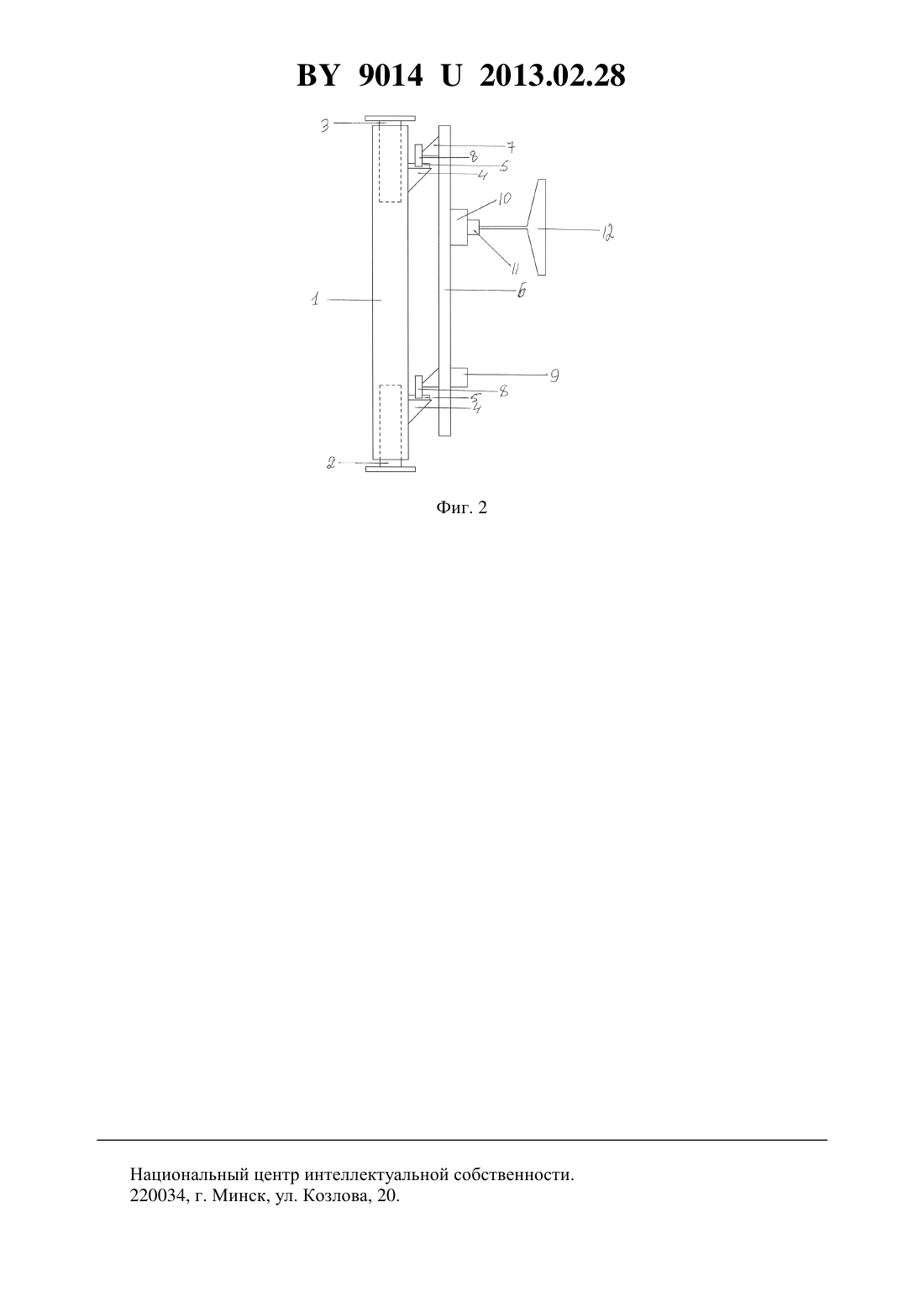

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ МЕХАНИЗИРОВАННОЙ ОБРАБОТКИ ВНУТРЕННИХ СТЕН ЗДАНИЯ(71) Заявитель Паркалов Николай Ильич(72) Автор Паркалов Николай Ильич(73) Патентообладатель Паркалов Николай Ильич(57) Установка для механизированной обработки внутренних стен здания, содержащая по крайней мере две вертикальные упорные стойки, направляющую раму с установленным на ней с возможностью перемещения рабочим органом и двигатель для инструмента, отличающаяся тем, что она дополнительно снабжена горизонтальным и вертикальным электроприводами, установленными на направляющей раме, при этом рама установлена между упомянутыми упорными стойками с возможностью возвратно-поступательного перемещения по противоположным направляющим от горизонтального электропривода и с возможностью возвратно-поступательного перемещения по противоположным направляющим от вертикального электропривода, при этом двигатель инструмента закреплен на раме со стороны обрабатываемой стены здания. 90142013.02.28 Заявляемая полезная модель относится к области строительства, а именно к работам,связанным с нанесением раствора на поверхность внутренних стен здания и разравниванием этих поверхностей. Известны устройства, предназначенные для нанесения и разравнивания строительного раствора на стенах зданий. Одно из таких устройств содержит емкость для раствора, закрепленную на ней заглаживающую пластину и рукоять. Пластина закреплена в емкости эксцентрично посредством шарнира, снабжена фиксатором, и на ней образована параллельная ее рабочей кромке зубчатая прорезь, зубья которой расположены под углом 30-40 относительно оси симметрии пластины 1. Другое из известных устройств содержит направляющую раму, рабочий орган, установленный на раме с возможностью перемещений в плоскости, перпендикулярной плоскости рамы, и вдоль последней, и привод рабочего органа 2. Недостатками известных устройств являются в первом случае отсутствие механизма подачи раствора, а во втором - сложность конструкции, сложность в эксплуатации вследствие наличия двух кинематических передач и отсутствие непрерывной подачи раствора. Известно также устройство для нанесения и разравнивания строительного раствора на поверхности строительных элементов, содержащее направляющую раму, рабочий орган,установленный на раме с возможностью перемещений в плоскости, перпендикуляной плоскости рамы, и вдоль последней, и привод рабочего органа, отличающееся тем, что рабочий орган выполнен в виде П-образного составного щита, боковые стенки которого подпружинены относительно основания щита и имеют на внешней поверхности градуировочную шкалу 3. Однако известное устройство также обладает целым рядом недостатков, а именно сложностью и громоздкостью конструкции, которой трудно управлять вручную, отсутствием электроприводов, способных перемещать рабочий орган вдоль обрабатываемой поверхности, а также слишком малой площадью обрабатываемой поверхности за единицу монтажа и малым количеством операций, выполняемых устройством. Наиболее близким к заявляемой полезной модели является устройство для выравнивания оштукатуренных поверхностей, содержащее опорную направляющую раму с установленным на ней с возможностью движения по вертикали рабочим органом, отличающееся тем, что опорная рама состоит из нескольких, в зависимости от длины стены, опорных стоек, соединенных направляющими рельсами, прикрепленными к стойкам с помощью узлов временно-фиксированного соединения, на направляющих рельсах установлена большая каретка с возможностью движения по горизонтали, внутри которой с возможностью движения по вертикали помещена малая каретка с рабочим органом в виде штукатурного правила, при этом штукатурное правило крепится к малой каретке с помощью узлов временно-фиксированного соединения 4. Недостатками упомянутого устройства являются управление устройством вручную,нанесение рабочей строительной смеси вручную на обрабатываемую поверхность, отсутствие электроприводов, способных перемещать устройство вдоль обрабатываемой поверхности, недостаточное техническое оснащение устройства. Техническая задача предложенной полезной модели заключается в том, чтобы увеличить качество и производительность труда при обработке внутренних вертикальных стен здания. Поставленная задача решена тем, что установка для механизированной обработки внутренних вертикальных стен здания, содержащая по крайней мере две вертикальные упорных стойки, направляющую раму с установленным на ней с возможностью перемещения рабочим органом и двигатель для инструмента, дополнительно снабжена горизонтальным и вертикальным электроприводами, установленными на направляющей раме, при этом рама установлена между упомянутыми упорными стойками с возможностью воз 2 90142013.02.28 вратно-поступательного перемещения по противоположным направляющим от горизонтального электропривода и с возможностью возвратно-поступательного перемещения по противоположным направляющим от вертикального электропривода, при этом двигатель инструмента закреплен на раме со стороны обрабатываемой стены здания. На фиг. 1 изображен общий вид заявляемой в качестве полезной модели установки для механизированной обработки внутренних вертикальных стен здания. На фиг. 2 изображен вид сбоку упомянутой установки с закрепленным на направляющей раме инструментом. Установка для механизированной обработки внутренних вертикальных стен здания содержит вертикальные упорные стойки 1, нижний 2 и верхний 3 упорные винты, предназначенные для крепления стойки к полу и потолку внутри здания, горизонтальный крепеж 4, предназначенный для установки направляющей рельс-рейки 5, по которой осуществляет перемещение направляющая рама 6, вертикальная стойка которой с помощью крепежного элемента 7 соединена с роликом 8, перемещающимся с помощью электропривода 9 вдоль направляющей рельс-рейки 5, в направлении вправо-влево. Направляющая рама 6 включает также электропривод 10, закрепленный на вертикальной стойке направляющей рамы и предназначенный для перемещения инструмента 12, закрепленного в патроне 11,вдоль вертикальной стойки направляющей рамы 6, в направлении вверх-вниз. Предлагаемая в качестве полезной модели установка для механизированной обработки внутренних вертикальных стен здания работает следующим образом. Вдоль обрабатываемой поверхности внутренней стены здания с помощью нижнего 2 и верхнего 3 упорных винтов устанавливают по крайней мере две упорные вертикальные стойки 1, которые оснащены верхним и нижним горизонтальными крепежами 4, предназначенными для установки на них направляющих рельс-реек 5. Направляющую раму 6, в сборе, с помощью роликов 8, прикрепленных к крепежам 7 к вертикальной стойке направляющей рамы 6, устанавливают на направляющие рельсрейки 5, расположенные на верхнем и нижнем горизонтальных крепежах 4. В патрон 11, на первом этапе, устанавливают инструмент 12, например пистолет, для нанесения строительного раствора на внутреннюю вертикальную стену здания. Строительная смесь под давлением поступает в пистолет, который при включении электроприводов 9 и 10, перемещаясь вправо и влево, а также вверх и вниз, равномерно покрывает стену строительной смесью. После этого электроприводы 9 и 10 отключают и производят замену инструмента. На втором этапе пистолет 12 заменяют шпателем или правилом, которые при включении электроприводов 9 и 10 осуществляют равномерное вправо-влево, а также вверх-вниз качественное выравнивание нанесенной на поверхность стены строительной смеси. После разравнивания строительной смеси по поверхности стены и ее полного высыхания приступают к третьему этапу - шлифованию. Для этого правило в патроне 11 заменяют на шлифовальный круг, который при включении электроприводов 9 и 10 вращается и шлифует поверхность во всех направлениях, образуя идеально ровную поверхность. На этой установке можно осуществлять также покраску стен, заменив инструмент 12 на пистолет-краскопульт. При этом нанесение краски на поверхность стены происходит равномерным тонким слоем. Заявляемая в качестве полезной модели установка для механизированной обработки внутренних вертикальных стен здания значительно повышает производительность труда при проведении строительных отделочных работ. Она за короткое время позволяет осуществить штукатурку, шпатлевку, грунтовку, шлифовку и окраску внутренних стен здания. При этом не нужно каждый раз изменять конструкцию в целом, достаточно только осуществлять замену инструмента, что позволяет значительно сократить время, затрачиваемое на проведение таких работ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
