Копировальное устройство для магнитно-абразивной обработки детали

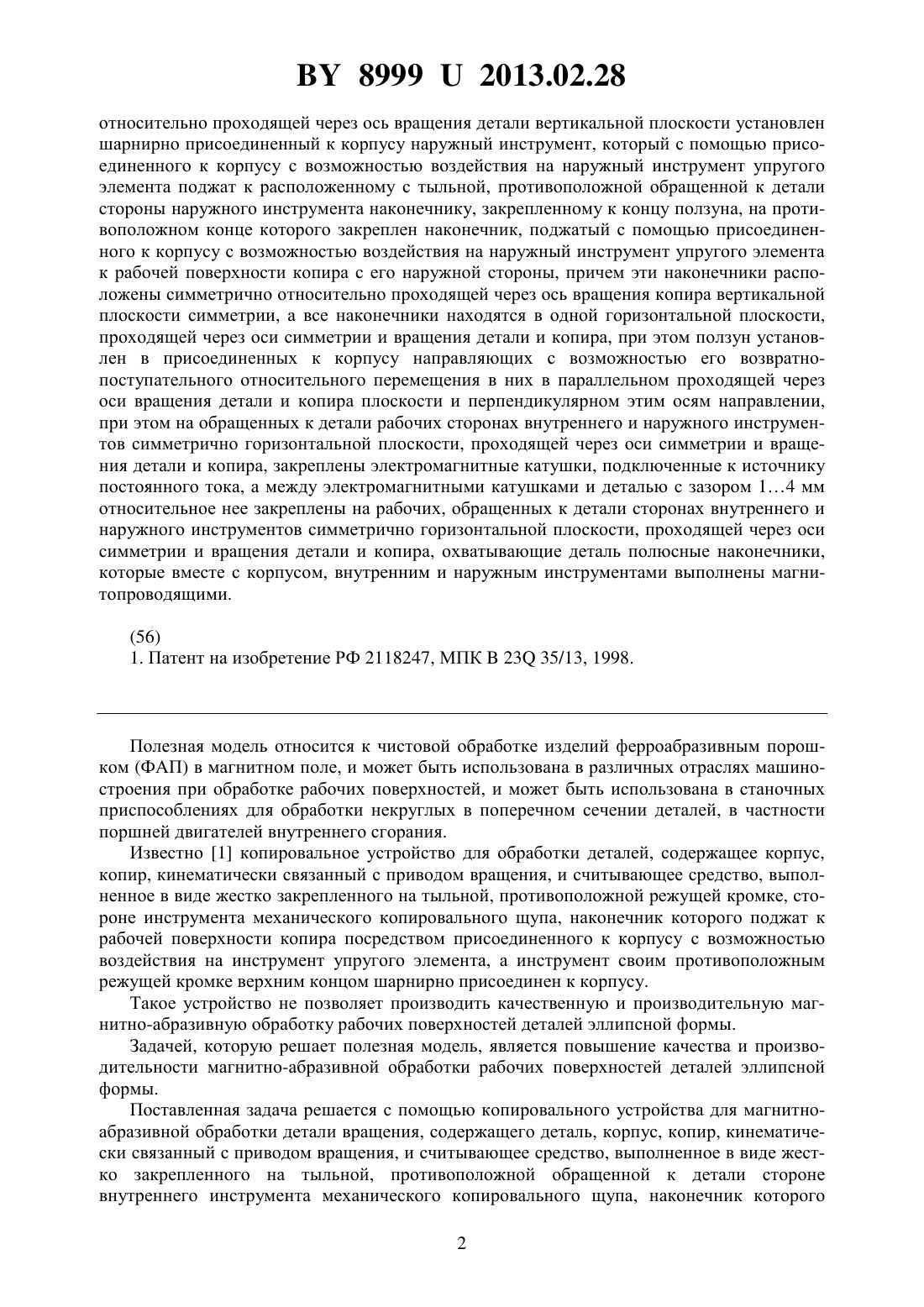

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОПИРОВАЛЬНОЕ УСТРОЙСТВО ДЛЯ МАГНИТНОАБРАЗИВНОЙ ОБРАБОТКИ ДЕТАЛИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Акулович Леонид Михайлович Сергеев Леонид Ефимович Агейчик Валерий Александрович Ермаков Николай Иванович Ворошухо Олег Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Копировальное устройство для магнитно-абразивной обработки детали вращения, содержащее деталь, корпус, копир, кинематически связанный с приводом вращения, и считывающее средство, выполненное в виде жестко закрепленного на тыльной, противоположной обращенной к детали стороне внутреннего инструмента механического копировального щупа, наконечник которого поджат к рабочей поверхности копира посредством присоединенного к корпусу с возможностью воздействия на инструмент упругого элемента, а внутренний инструмент своим противоположным обращенному к детали верхним концом шарнирно присоединен к корпусу, отличающееся тем, что копировальное устройство для магнитно-абразивной обработки деталей вращения эллипсной формы содержит деталь, установленную с возможностью вращения в корпусе, закрепленный в нем с возможностью вращения копир, выполненный аналогичной по размерам детали эллипсной формы, повернутой относительно детали на 90, при этом торцы детали и копира находятся в одной плоскости, а их оси симметрии и вращения занимают параллельное друг другу горизонтальное положение, причем копир кинематически связан с приводом вращения и соединен с помощью цепной передачи с одинаковыми звездочками с деталью,причем с противоположной стороны внутреннему инструменту детали, симметрично ему 89992013.02.28 относительно проходящей через ось вращения детали вертикальной плоскости установлен шарнирно присоединенный к корпусу наружный инструмент, который с помощью присоединенного к корпусу с возможностью воздействия на наружный инструмент упругого элемента поджат к расположенному с тыльной, противоположной обращенной к детали стороны наружного инструмента наконечнику, закрепленному к концу ползуна, на противоположном конце которого закреплен наконечник, поджатый с помощью присоединенного к корпусу с возможностью воздействия на наружный инструмент упругого элемента к рабочей поверхности копира с его наружной стороны, причем эти наконечники расположены симметрично относительно проходящей через ось вращения копира вертикальной плоскости симметрии, а все наконечники находятся в одной горизонтальной плоскости,проходящей через оси симметрии и вращения детали и копира, при этом ползун установлен в присоединенных к корпусу направляющих с возможностью его возвратнопоступательного относительного перемещения в них в параллельном проходящей через оси вращения детали и копира плоскости и перпендикулярном этим осям направлении,при этом на обращенных к детали рабочих сторонах внутреннего и наружного инструментов симметрично горизонтальной плоскости, проходящей через оси симметрии и вращения детали и копира, закреплены электромагнитные катушки, подключенные к источнику постоянного тока, а между электромагнитными катушками и деталью с зазором 14 мм относительное нее закреплены на рабочих, обращенных к детали сторонах внутреннего и наружного инструментов симметрично горизонтальной плоскости, проходящей через оси симметрии и вращения детали и копира, охватывающие деталь полюсные наконечники,которые вместе с корпусом, внутренним и наружным инструментами выполнены магнитопроводящими.(56) 1. Патент на изобретение РФ 2118247, МПК 23 35/13, 1998. Полезная модель относится к чистовой обработке изделий ферроабразивным порошком (ФАП) в магнитном поле, и может быть использована в различных отраслях машиностроения при обработке рабочих поверхностей, и может быть использована в станочных приспособлениях для обработки некруглых в поперечном сечении деталей, в частности поршней двигателей внутреннего сгорания. Известно 1 копировальное устройство для обработки деталей, содержащее корпус,копир, кинематически связанный с приводом вращения, и считывающее средство, выполненное в виде жестко закрепленного на тыльной, противоположной режущей кромке, стороне инструмента механического копировального щупа, наконечник которого поджат к рабочей поверхности копира посредством присоединенного к корпусу с возможностью воздействия на инструмент упругого элемента, а инструмент своим противоположным режущей кромке верхним концом шарнирно присоединен к корпусу. Такое устройство не позволяет производить качественную и производительную магнитно-абразивную обработку рабочих поверхностей деталей эллипсной формы. Задачей, которую решает полезная модель, является повышение качества и производительности магнитно-абразивной обработки рабочих поверхностей деталей эллипсной формы. Поставленная задача решается с помощью копировального устройства для магнитноабразивной обработки детали вращения, содержащего деталь, корпус, копир, кинематически связанный с приводом вращения, и считывающее средство, выполненное в виде жестко закрепленного на тыльной, противоположной обращенной к детали стороне внутреннего инструмента механического копировального щупа, наконечник которого 2 89992013.02.28 поджат к рабочей поверхности копира посредством присоединенного к корпусу с возможностью воздействия на инструмент упругого элемента, а внутренний инструмент своим противоположным обращенному к детали верхним концом шарнирно присоединен к корпусу, где копировальное устройство для магнитно-абразивной обработки деталей вращения эллипсной формы содержит деталь, установленную с возможностью вращения в корпусе, закрепленный в нем с возможностью вращения копир, выполненный аналогичной по размерам детали эллипсной формы, повернутой относительно детали на 90, при этом торцы детали и копира находятся в одной плоскости, а их оси симметрии и вращения занимают параллельное друг другу горизонтальное положение, причем копир кинематически связан с приводом вращения и соединен с помощью цепной передачи с одинаковыми звездочками с деталью, причем с противоположной стороны внутреннему инструменту детали, симметрично ему относительно проходящей через ось вращения детали вертикальной плоскости установлен шарнирно присоединенный к корпусу наружный инструмент, который с помощью присоединенного к корпусу с возможностью воздействия на наружный инструмент упругого элемента поджат к расположенному с тыльной, противоположной обращенной к детали стороны наружного инструмента наконечнику, закрепленному к концу ползуна, на противоположном конце которого закреплен наконечник,поджатый с помощью присоединенного к корпусу с возможностью воздействия на наружный инструмент упругого элемента к рабочей поверхности копира с его наружной стороны, причем эти наконечники расположены симметрично относительно проходящей через ось вращения копира вертикальной плоскости симметрии, а все наконечники находятся в одной горизонтальной плоскости, проходящей через оси симметрии и вращения детали и копира, при этом ползун установлен в присоединенных к корпусу направляющих с возможностью его возвратно-поступательного относительного перемещения в них в параллельном проходящей через оси вращения детали и копира плоскости и перпендикулярном этим осям направлении, при этом на обращенных к детали рабочих сторонах внутреннего и наружного инструментов симметрично горизонтальной плоскости, проходящей через оси симметрии и вращения детали и копира, закреплены электромагнитные катушки, подключенные к источнику постоянного тока, а между электромагнитными катушками и деталью с зазором 14 мм относительно нее закреплены на рабочих, обращенных к детали сторонах внутреннего и наружного инструментов симметрично горизонтальной плоскости, проходящей через оси симметрии и вращения детали и копира, охватывающие деталь полюсные наконечники, которые вместе с корпусом, внутренним и наружным инструментами выполнены магнитопроводящими. На фигуре изображена принципиальная схема копировального устройства для магнитно-абразивной обработки детали. Копировальное устройство для магнитно-абразивной обработки детали вращения эллипсной формы содержит деталь 1, установленную с возможностью вращения в корпусе 2, закрепленный в нем с возможностью вращения копир 3, выполненный аналогичной по размерам детали 1 эллипсной формы, повернутой относительно детали 1 на 90. Торцы детали 1 и копира 3 находятся в одной плоскости, а их оси симметрии и вращения занимают параллельное друг другу горизонтальное положение. Копир 3 кинематически связан с приводом вращения (на фигуре не показан) и соединен с помощью цепной передачи 4 с одинаковыми звездочками с деталью 1. К расположенной со стороны детали 1 рабочей поверхности копира 3 поджат с помощью присоединенного к корпусу 2 с возможностью воздействия на внутренний инструмент 5 упругого элемента 6 наконечник 7 копировального щупа 8, жестко закрепленного на тыльной, противоположной обращенной к детали 1 стороне внутреннего инструмента 5. С противоположной стороны внутреннему инструменту 5 детали 1, симметрично ему относительно проходящей через ось вращения детали 1 вертикальной плоскости установлен шарнирно присоединенный к корпусу 2 наружный инструмент 9, который с помощью присоединенного к корпусу 1 с возможностью воздей 3 89992013.02.28 ствия на наружный инструмент 9 упругого элемента 10 поджат к расположенному с тыльной, противоположной обращенной к детали 1 стороны наружного инструмента 9 наконечнику 11, закрепленному к концу ползуна 12, на противоположном конце которого закреплен наконечник 13, поджатый с помощью присоединенного к корпусу 2 с возможностью воздействия на наружный инструмент 9 упругого элемента 10 к рабочей поверхности копира 3 с его наружной стороны, причем наконечники 7 и 13 расположены симметрично относительно проходящей через ось вращения копира вертикальной плоскости симметрии и находятся вместе с наконечником 11 в одной горизонтальной плоскости,проходящей через оси симметрии и вращения детали 1 и копира 3. Ползун 12 установлен в присоединенных к корпусу 2 направляющих 14 с возможностью его возвратнопоступательного относительного перемещения в них в параллельном проходящей через оси вращения детали 1 и копира 3 плоскости и перпендикулярном этим осям направлении. На обращенных к детали 1 рабочих сторонах внутреннего инструмента 5 и наружного инструмента 9 симметрично горизонтальной плоскости, проходящей через оси симметрии и вращения детали 1 и копира 3, закреплены электромагнитные катушки 15, подключенные к источнику постоянного тока (на фигуре не показан), а между электромагнитными катушками 15 и деталью 1 с зазором 14 мм относительно нее закреплены на рабочих сторонах внутреннего инструмента 5 и наружного инструмента 9 симметрично горизонтальной плоскости, проходящей через оси симметрии и вращения детали 1 и копира 3,охватывающие деталь 1 полюсные наконечники 16, которые вместе с корпусом 2, внутренним инструментом 5 и наружным инструментом 9 выполнены магнитопроводящими. Копировальное устройство для магнитно-абразивной обработки деталей работает следующим образом. Перед началом работы обрабатываемая деталь 1 эллипсной формы устанавливается на устройство таким образом, чтобы зазор между поверхностью полюсного наконечника и деталью 1 составлял 14 мм. Механизм вращения копира 3 приводит в движение обрабатываемую деталь 1 при помощи цепной передачи 4, и ползун 12 совершает возвратнопоступательное движение. Деталь 1 сверху покрывается ФАП (на фигуре не показано) посредством их намагниченности, который вместе с вращающейся деталью 1 поступает в образованную полюсными наконечниками 16 и деталью 1 клинообразующую область, где происходит обработка ее поверхности. Здесь полюсные наконечники с помощью ФАП оказывают на поверхность основное обрабатывающее воздействие, при этом магнитные силы позволяют ФАП в этой области плавно и равномерно перемешиваться, постоянно меняя положение режущих граней частиц порошка, что повышает эффективность и качество обработки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
