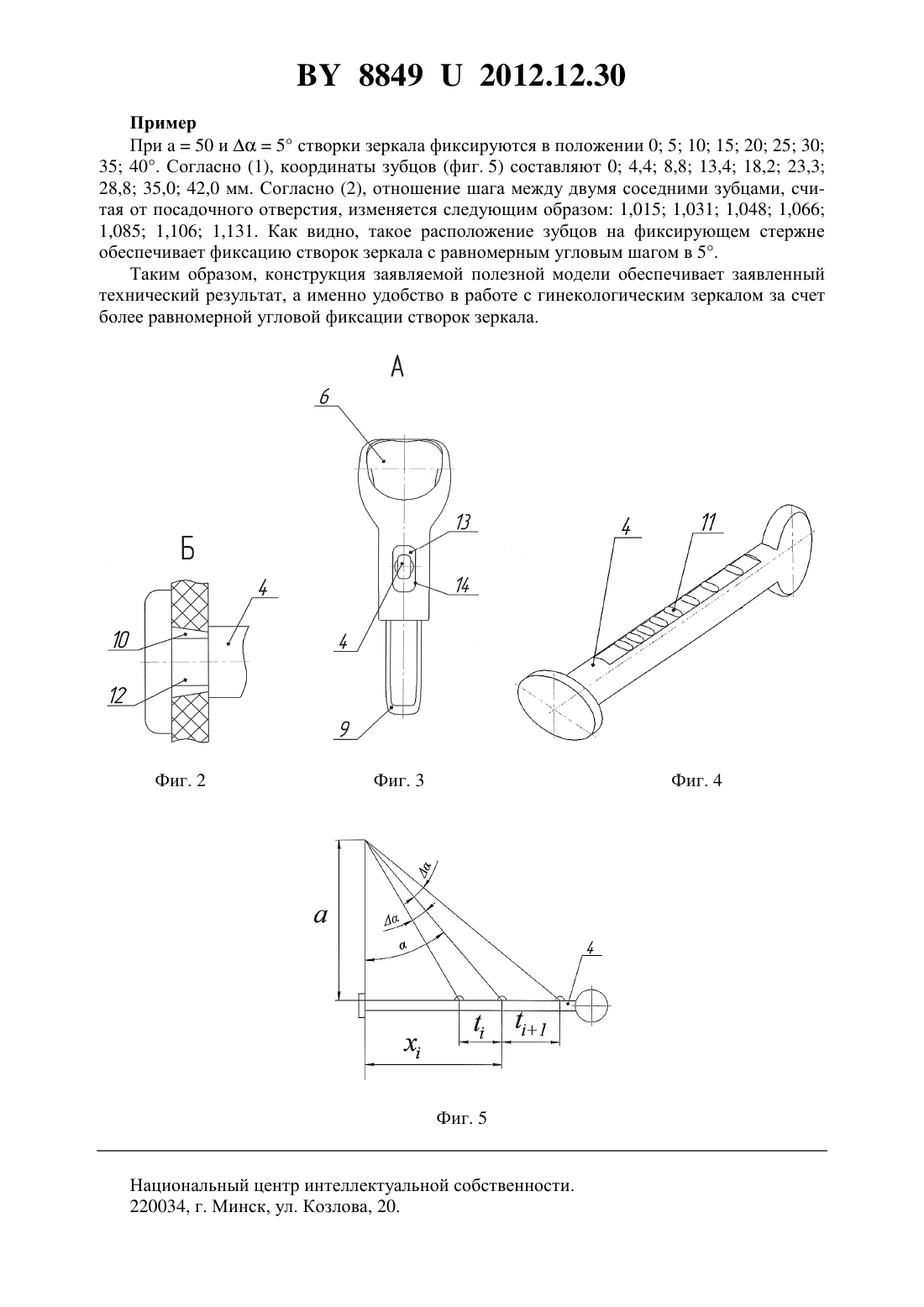

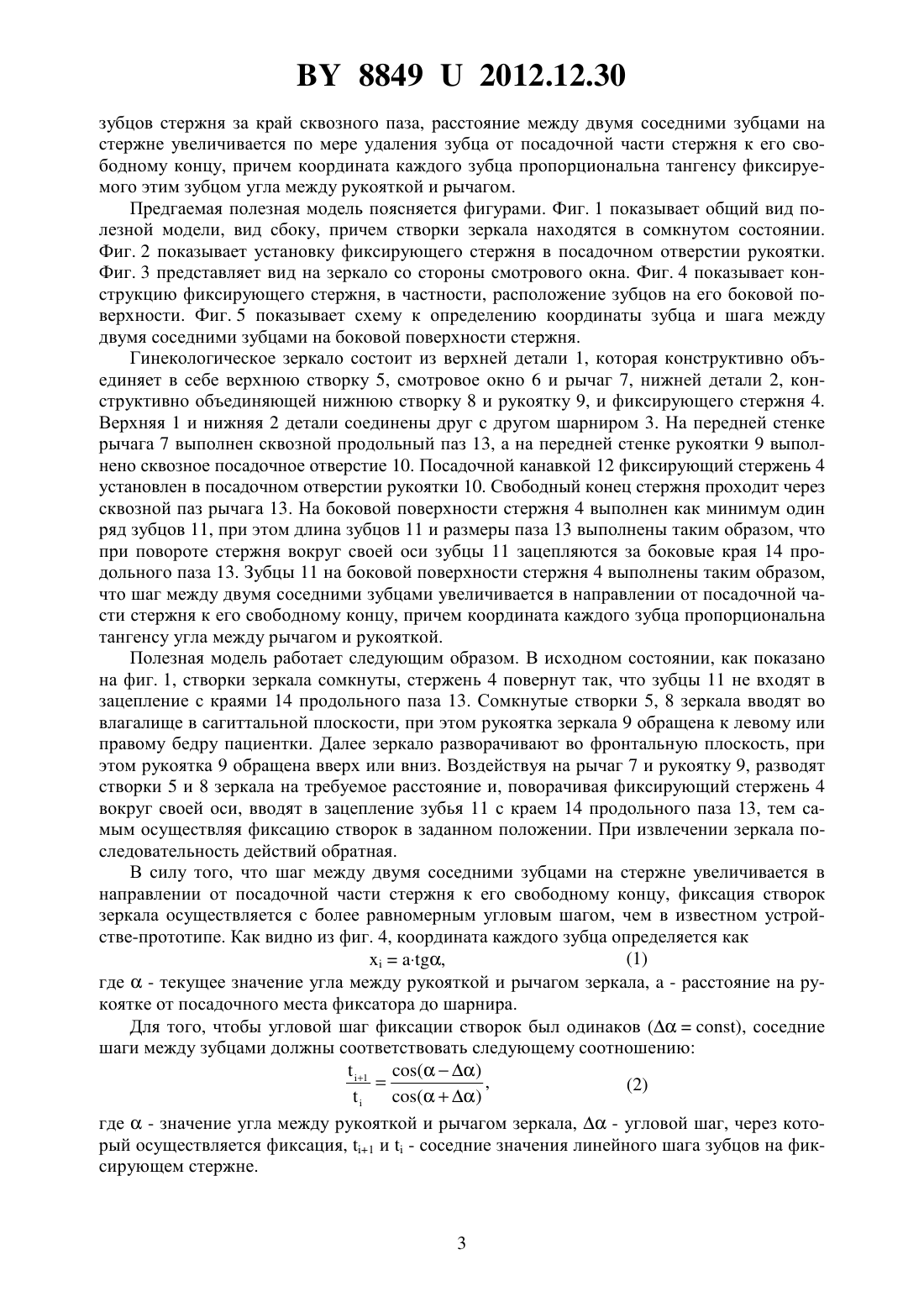

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Медицинское предприятие Симург(72) Авторы Ахтанин Олег Николаевич Дородейко Вячеслав Геннадьевич Журавлев Алексей Юрьевич Угневенок Сергей Иванович Угневенок Антон Сергеевич(73) Патентообладатель Закрытое акционерное общество Медицинское предприятие Симург(57) Гинекологическое зеркало, состоящее из шарнирно соединенных друг с другом верхней детали и нижней детали, а также фиксирующего стержня, причем верхняя деталь образует створку, смотровое окно и рычаг со сквозным пазом, нижняя деталь образует створку и рукоятку с отверстием, при этом стержень снабжен по меньшей мере одним рядом зубцов, расположенных вдоль его оси, и одним концом закреплен с возможностью вращения в отверстии рукоятки, а свободный конец стержня проходит через сквозной паз рычага с возможностью зацепления зубцов стержня за край сквозного паза, отличающееся тем, что расстояние между двумя соседними зубцами на стержне увеличивается по мере удаления зубца от посадочной части стержня к его свободному концу, причем координата каждого зубца пропорциональна тангенсу фиксируемого этим зубцом угла между рукояткой и рычагом.(56) 1. Кулаков В.И., Савельева Г.М., Манухина И.В. Гинекология национальное руководство. - Изд. Группа ГЭОТАР-Медиа, 2009. - С. 30. 2. Зеркало по Куско (расширитель влагалищный) с поворотным фиксатором ДафинаАлайф//Алайф-Мед Электронный ресурс. Режим доступа Предлагаемая полезная модель относится к медицине, а именно к акушерским и гинекологическим инструментам, и может быть использована для расширения влагалища и обнажения шейки матки при проведении исследований, осмотров, операций. Для расширения влагалища при проведении различных процедур в гинекологической и акушерской практике используется створчатое зеркало типа Куско 1. В настоящее время широко применяются одноразовые зеркала, выпускаемые отдельно или в составе гинекологических наборов. Применение одноразовых инструментов более гигиенично и снижает риск инфицирования. Известно, например, гинекологическое зеркало однократного применения, принятое за прототип 2, состоящее из трех деталей. Одна из деталей (верхняя) конструктивно объединяет верхнюю створку зеркала, смотровое окно и рычаг. Вторая деталь (нижняя) конструктивно объединяет нижнюю створку зеркала и рукоятку. Третья деталь представляет собой фиксирующий стержень, один конец которого с возможностью поворота установлен в отверстии рукоятки, а другой конец проходит через сквозной паз, выполненный на рычаге. Фиксирующий стержень снабжен зубцами, равномерно расположенными вдоль его оси. При повороте стержня вокруг оси происходит зацепление зубьев стержня за край сквозного паза рычага. Таким образом, наличие зубцов на боковой поверхности стержня обеспечивает возможность фиксировать створки зеркала в определенных положениях. Количество положений, в которых можно зафиксировать створки, определяется количеством зубцов на стержне. Угловой шаг фиксации створок определяется расстоянием между двумя соседними зубцами на стержне. Данное гинекологическое зеркало обладает следующим недостатком фиксация створок зеркала осуществляется с неравномерным угловым шагом. Данное обстоятельство объясняется так. В собранном и находящемся в рабочем состоянии зеркале рукоятка и рычаг наклонены друг к другу под углом от 0 до 45-50 градусов, а фиксирующий стержень перпендикулярен рукоятке. Поскольку расстояние между соседними зубцами на боковой поверхности стержня одинаково на всей его длине, т.е. линейный шаг неизменен, угловой шаг раскрытия фиксации створок оказывается неравномерным. В частности, на малых углах раскрытия створок угловой шаг фиксации больше, а затем уменьшается по мере увеличения угла раскрытия створок. Технической задачей, которую решает предлагаемая полезная модель, является создание такой конструкции гинекологического зеркала, при которой обеспечивается фиксация створок зеркала с более равномерным угловым шагом. Технический результат состоит в повышении удобства работы с гинекологическим зеркалом. Указанная техническая задача решается за счет того, что в гинекологическом зеркале,состоящем из шарнирно соединенных друг с другом верхней детали и нижней детали, а также фиксирующего стержня, причем верхняя деталь образует створку, смотровое окно и рычаг со сквозным пазом, нижняя деталь образует створку и рукоятку с отверстием, при этом стержень снабжен по меньшей мере одним рядом зубцов, расположенных вдоль его оси, и одним концом закреплен с возможностью вращения в отверстии рукоятки, а свободный конец стержня проходит через сквозной паз рычага с возможностью зацепления 2 88492012.12.30 зубцов стержня за край сквозного паза, расстояние между двумя соседними зубцами на стержне увеличивается по мере удаления зубца от посадочной части стержня к его свободному концу, причем координата каждого зубца пропорциональна тангенсу фиксируемого этим зубцом угла между рукояткой и рычагом. Предгаемая полезная модель поясняется фигурами. Фиг. 1 показывает общий вид полезной модели, вид сбоку, причем створки зеркала находятся в сомкнутом состоянии. Фиг. 2 показывает установку фиксирующего стержня в посадочном отверстии рукоятки. Фиг. 3 представляет вид на зеркало со стороны смотрового окна. Фиг. 4 показывает конструкцию фиксирующего стержня, в частности, расположение зубцов на его боковой поверхности. Фиг. 5 показывает схему к определению координаты зубца и шага между двумя соседними зубцами на боковой поверхности стержня. Гинекологическое зеркало состоит из верхней детали 1, которая конструктивно объединяет в себе верхнюю створку 5, смотровое окно 6 и рычаг 7, нижней детали 2, конструктивно объединяющей нижнюю створку 8 и рукоятку 9, и фиксирующего стержня 4. Верхняя 1 и нижняя 2 детали соединены друг с другом шарниром 3. На передней стенке рычага 7 выполнен сквозной продольный паз 13, а на передней стенке рукоятки 9 выполнено сквозное посадочное отверстие 10. Посадочной канавкой 12 фиксирующий стержень 4 установлен в посадочном отверстии рукоятки 10. Свободный конец стержня проходит через сквозной паз рычага 13. На боковой поверхности стержня 4 выполнен как минимум один ряд зубцов 11, при этом длина зубцов 11 и размеры паза 13 выполнены таким образом, что при повороте стержня вокруг своей оси зубцы 11 зацепляются за боковые края 14 продольного паза 13. Зубцы 11 на боковой поверхности стержня 4 выполнены таким образом,что шаг между двумя соседними зубцами увеличивается в направлении от посадочной части стержня к его свободному концу, причем координата каждого зубца пропорциональна тангенсу угла между рычагом и рукояткой. Полезная модель работает следующим образом. В исходном состоянии, как показано на фиг. 1, створки зеркала сомкнуты, стержень 4 повернут так, что зубцы 11 не входят в зацепление с краями 14 продольного паза 13. Сомкнутые створки 5, 8 зеркала вводят во влагалище в сагиттальной плоскости, при этом рукоятка зеркала 9 обращена к левому или правому бедру пациентки. Далее зеркало разворачивают во фронтальную плоскость, при этом рукоятка 9 обращена вверх или вниз. Воздействуя на рычаг 7 и рукоятку 9, разводят створки 5 и 8 зеркала на требуемое расстояние и, поворачивая фиксирующий стержень 4 вокруг своей оси, вводят в зацепление зубья 11 с краем 14 продольного паза 13, тем самым осуществляя фиксацию створок в заданном положении. При извлечении зеркала последовательность действий обратная. В силу того, что шаг между двумя соседними зубцами на стержне увеличивается в направлении от посадочной части стержня к его свободному концу, фиксация створок зеркала осуществляется с более равномерным угловым шагом, чем в известном устройстве-прототипе. Как видно из фиг. 4, координата каждого зубца определяется как(1),где- текущее значение угла между рукояткой и рычагом зеркала,- расстояние на рукоятке от посадочного места фиксатора до шарнира. Для того, чтобы угловой шаг фиксации створок был одинаков , соседние шаги между зубцами должны соответствовать следующему соотношению 1где- значение угла между рукояткой и рычагом зеркала,- угловой шаг, через который осуществляется фиксация, 1 и- соседние значения линейного шага зубцов на фиксирующем стержне. 88492012.12.30 Пример При 50 и 5 створки зеркала фиксируются в положении 0 5 10 15 20 25 30 35 40. Согласно (1), координаты зубцов (фиг. 5) составляют 0 4,4 8,8 13,4 18,2 23,3 28,8 35,0 42,0 мм. Согласно (2), отношение шага между двумя соседними зубцами, считая от посадочного отверстия, изменяется следующим образом 1,015 1,031 1,048 1,066 1,085 1,106 1,131. Как видно, такое расположение зубцов на фиксирующем стержне обеспечивает фиксацию створок зеркала с равномерным угловым шагом в 5. Таким образом, конструкция заявляемой полезной модели обеспечивает заявленный технический результат, а именно удобство в работе с гинекологическим зеркалом за счет более равномерной угловой фиксации створок зеркала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

МПК / Метки

МПК: A61B 17/42, A61B 1/32

Метки: зеркало, гинекологическое
