Гинекологическое зеркало

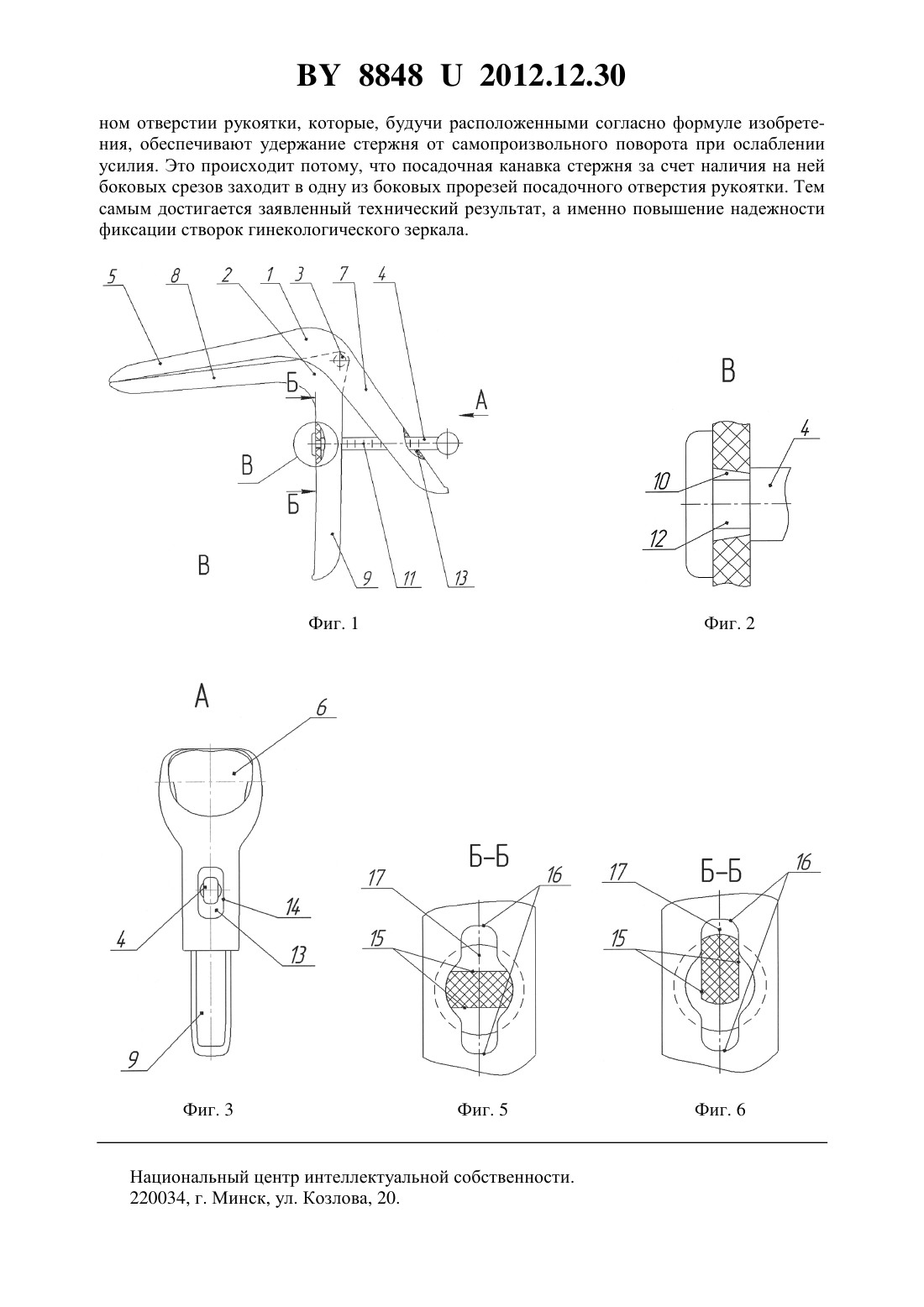

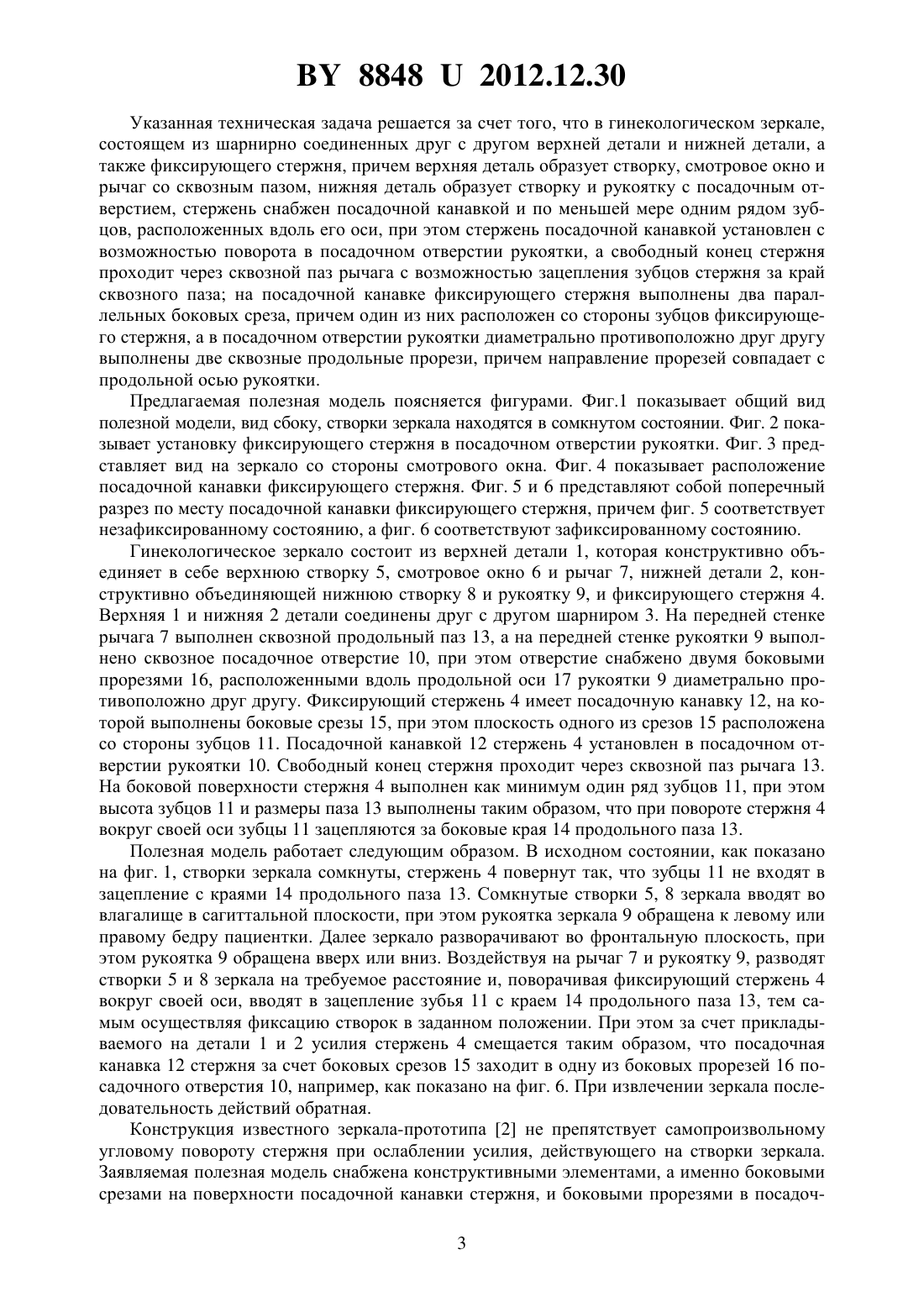

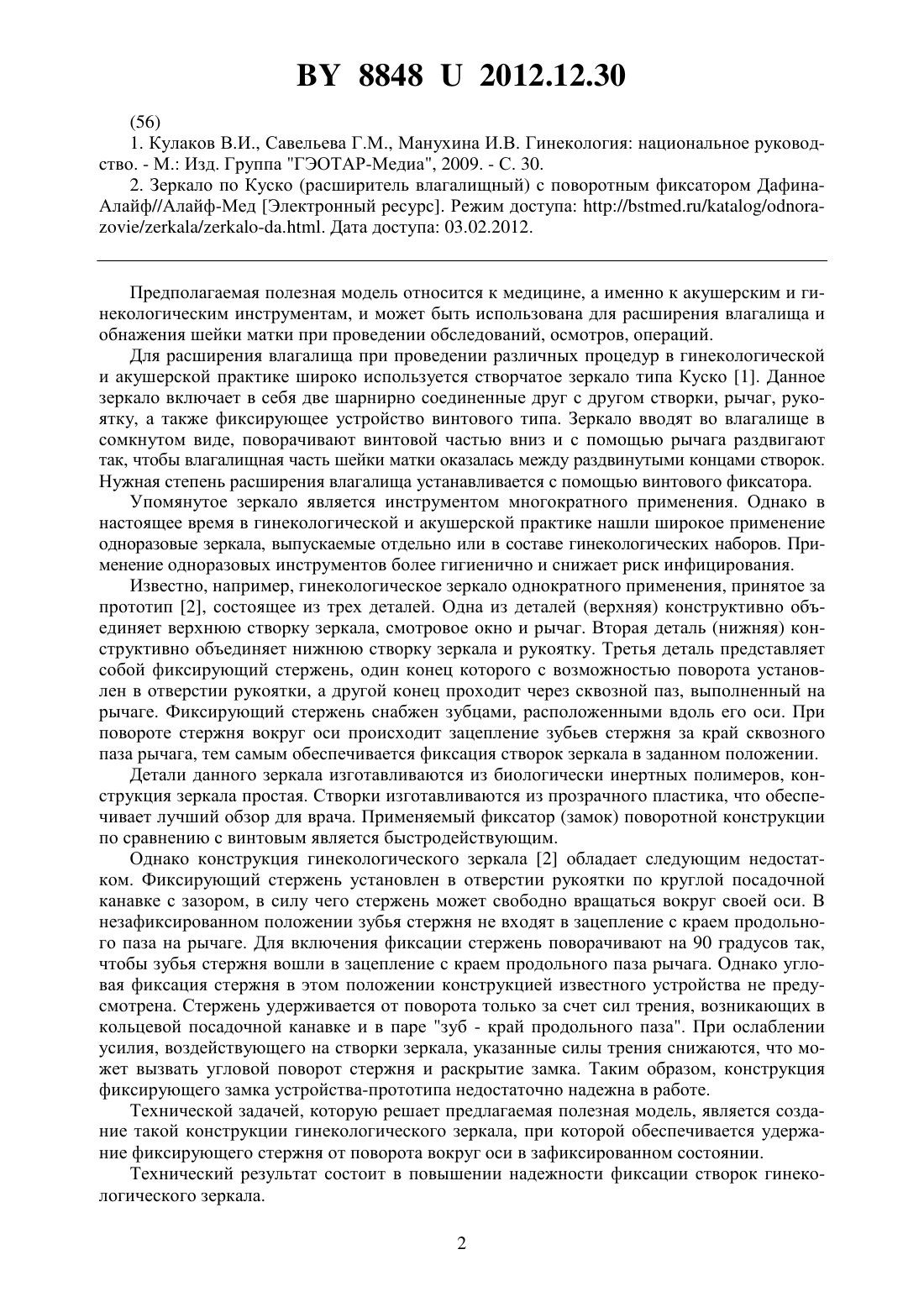

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Медицинское предприятие Симург(72) Авторы Ахтанин Олег Николаевич Дородейко Вячеслав Геннадьевич Журавлев Алексей Юрьевич Угневенок Сергей Иванович Угневенок Антон Сергеевич(73) Патентообладатель Закрытое акционерное общество Медицинское предприятие Симург(57) Гинекологическое зеркало, состоящее из шарнирно соединенных друг с другом верхней детали и нижней детали, а также фиксирующего стержня, причем верхняя деталь образует створку, смотровое окно и рычаг со сквозным пазом, нижняя деталь образует створку и рукоятку с посадочным отверстием, стержень снабжен посадочной канавкой и по меньшей мере одним рядом зубцов, расположенных вдоль его оси, при этом стержень посадочной канавкой установлен с возможностью поворота в посадочном отверстии рукоятки, а свободный конец стержня проходит через сквозной паз рычага с возможностью зацепления зубцов стержня за край сквозного паза, отличающееся тем, что на посадочной канавке фиксирующего стержня выполнены два параллельных боковых среза, причем один из них расположен со стороны зубцов фиксирующего стержня, а в посадочном отверстии рукоятки диаметрально противоположно друг другу выполнены две сквозные продольные прорези, причем направление прорезей совпадает с продольной осью рукоятки.(56) 1. Кулаков В.И., Савельева Г.М., Манухина И.В. Гинекология национальное руководство. - М. Изд. Группа ГЭОТАР-Медиа, 2009. - С. 30. 2. Зеркало по Куско (расширитель влагалищный) с поворотным фиксатором ДафинаАлайф//Алайф-Мед Электронный ресурс. Режим доступа //.////- Дата доступа 03.02.2012. Предполагаемая полезная модель относится к медицине, а именно к акушерским и гинекологическим инструментам, и может быть использована для расширения влагалища и обнажения шейки матки при проведении обследований, осмотров, операций. Для расширения влагалища при проведении различных процедур в гинекологической и акушерской практике широко используется створчатое зеркало типа Куско 1. Данное зеркало включает в себя две шарнирно соединенные друг с другом створки, рычаг, рукоятку, а также фиксирующее устройство винтового типа. Зеркало вводят во влагалище в сомкнутом виде, поворачивают винтовой частью вниз и с помощью рычага раздвигают так, чтобы влагалищная часть шейки матки оказалась между раздвинутыми концами створок. Нужная степень расширения влагалища устанавливается с помощью винтового фиксатора. Упомянутое зеркало является инструментом многократного применения. Однако в настоящее время в гинекологической и акушерской практике нашли широкое применение одноразовые зеркала, выпускаемые отдельно или в составе гинекологических наборов. Применение одноразовых инструментов более гигиенично и снижает риск инфицирования. Известно, например, гинекологическое зеркало однократного применения, принятое за прототип 2, состоящее из трех деталей. Одна из деталей (верхняя) конструктивно объединяет верхнюю створку зеркала, смотровое окно и рычаг. Вторая деталь (нижняя) конструктивно объединяет нижнюю створку зеркала и рукоятку. Третья деталь представляет собой фиксирующий стержень, один конец которого с возможностью поворота установлен в отверстии рукоятки, а другой конец проходит через сквозной паз, выполненный на рычаге. Фиксирующий стержень снабжен зубцами, расположенными вдоль его оси. При повороте стержня вокруг оси происходит зацепление зубьев стержня за край сквозного паза рычага, тем самым обеспечивается фиксация створок зеркала в заданном положении. Детали данного зеркала изготавливаются из биологически инертных полимеров, конструкция зеркала простая. Створки изготавливаются из прозрачного пластика, что обеспечивает лучший обзор для врача. Применяемый фиксатор (замок) поворотной конструкции по сравнению с винтовым является быстродействующим. Однако конструкция гинекологического зеркала 2 обладает следующим недостатком. Фиксирующий стержень установлен в отверстии рукоятки по круглой посадочной канавке с зазором, в силу чего стержень может свободно вращаться вокруг своей оси. В незафиксированном положении зубья стержня не входят в зацепление с краем продольного паза на рычаге. Для включения фиксации стержень поворачивают на 90 градусов так,чтобы зубья стержня вошли в зацепление с краем продольного паза рычага. Однако угловая фиксация стержня в этом положении конструкцией известного устройства не предусмотрена. Стержень удерживается от поворота только за счет сил трения, возникающих в кольцевой посадочной канавке и в паре зуб - край продольного паза. При ослаблении усилия, воздействующего на створки зеркала, указанные силы трения снижаются, что может вызвать угловой поворот стержня и раскрытие замка. Таким образом, конструкция фиксирующего замка устройства-прототипа недостаточно надежна в работе. Технической задачей, которую решает предлагаемая полезная модель, является создание такой конструкции гинекологического зеркала, при которой обеспечивается удержание фиксирующего стержня от поворота вокруг оси в зафиксированном состоянии. Технический результат состоит в повышении надежности фиксации створок гинекологического зеркала. 2 88482012.12.30 Указанная техническая задача решается за счет того, что в гинекологическом зеркале,состоящем из шарнирно соединенных друг с другом верхней детали и нижней детали, а также фиксирующего стержня, причем верхняя деталь образует створку, смотровое окно и рычаг со сквозным пазом, нижняя деталь образует створку и рукоятку с посадочным отверстием, стержень снабжен посадочной канавкой и по меньшей мере одним рядом зубцов, расположенных вдоль его оси, при этом стержень посадочной канавкой установлен с возможностью поворота в посадочном отверстии рукоятки, а свободный конец стержня проходит через сквозной паз рычага с возможностью зацепления зубцов стержня за край сквозного паза на посадочной канавке фиксирующего стержня выполнены два параллельных боковых среза, причем один из них расположен со стороны зубцов фиксирующего стержня, а в посадочном отверстии рукоятки диаметрально противоположно друг другу выполнены две сквозные продольные прорези, причем направление прорезей совпадает с продольной осью рукоятки. Предлагаемая полезная модель поясняется фигурами. Фиг.1 показывает общий вид полезной модели, вид сбоку, створки зеркала находятся в сомкнутом состоянии. Фиг. 2 показывает установку фиксирующего стержня в посадочном отверстии рукоятки. Фиг. 3 представляет вид на зеркало со стороны смотрового окна. Фиг. 4 показывает расположение посадочной канавки фиксирующего стержня. Фиг. 5 и 6 представляют собой поперечный разрез по месту посадочной канавки фиксирующего стержня, причем фиг. 5 соответствует незафиксированному состоянию, а фиг. 6 соответствуют зафиксированному состоянию. Гинекологическое зеркало состоит из верхней детали 1, которая конструктивно объединяет в себе верхнюю створку 5, смотровое окно 6 и рычаг 7, нижней детали 2, конструктивно объединяющей нижнюю створку 8 и рукоятку 9, и фиксирующего стержня 4. Верхняя 1 и нижняя 2 детали соединены друг с другом шарниром 3. На передней стенке рычага 7 выполнен сквозной продольный паз 13, а на передней стенке рукоятки 9 выполнено сквозное посадочное отверстие 10, при этом отверстие снабжено двумя боковыми прорезями 16, расположенными вдоль продольной оси 17 рукоятки 9 диаметрально противоположно друг другу. Фиксирующий стержень 4 имеет посадочную канавку 12, на которой выполнены боковые срезы 15, при этом плоскость одного из срезов 15 расположена со стороны зубцов 11. Посадочной канавкой 12 стержень 4 установлен в посадочном отверстии рукоятки 10. Свободный конец стержня проходит через сквозной паз рычага 13. На боковой поверхности стержня 4 выполнен как минимум один ряд зубцов 11, при этом высота зубцов 11 и размеры паза 13 выполнены таким образом, что при повороте стержня 4 вокруг своей оси зубцы 11 зацепляются за боковые края 14 продольного паза 13. Полезная модель работает следующим образом. В исходном состоянии, как показано на фиг. 1, створки зеркала сомкнуты, стержень 4 повернут так, что зубцы 11 не входят в зацепление с краями 14 продольного паза 13. Сомкнутые створки 5, 8 зеркала вводят во влагалище в сагиттальной плоскости, при этом рукоятка зеркала 9 обращена к левому или правому бедру пациентки. Далее зеркало разворачивают во фронтальную плоскость, при этом рукоятка 9 обращена вверх или вниз. Воздействуя на рычаг 7 и рукоятку 9, разводят створки 5 и 8 зеркала на требуемое расстояние и, поворачивая фиксирующий стержень 4 вокруг своей оси, вводят в зацепление зубья 11 с краем 14 продольного паза 13, тем самым осуществляя фиксацию створок в заданном положении. При этом за счет прикладываемого на детали 1 и 2 усилия стержень 4 смещается таким образом, что посадочная канавка 12 стержня за счет боковых срезов 15 заходит в одну из боковых прорезей 16 посадочного отверстия 10, например, как показано на фиг. 6. При извлечении зеркала последовательность действий обратная. Конструкция известного зеркала-прототипа 2 не препятствует самопроизвольному угловому повороту стержня при ослаблении усилия, действующего на створки зеркала. Заявляемая полезная модель снабжена конструктивными элементами, а именно боковыми срезами на поверхности посадочной канавки стержня, и боковыми прорезями в посадоч 3 88482012.12.30 ном отверстии рукоятки, которые, будучи расположенными согласно формуле изобретения, обеспечивают удержание стержня от самопроизвольного поворота при ослаблении усилия. Это происходит потому, что посадочная канавка стержня за счет наличия на ней боковых срезов заходит в одну из боковых прорезей посадочного отверстия рукоятки. Тем самым достигается заявленный технический результат, а именно повышение надежности фиксации створок гинекологического зеркала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
