Лабораторная установка для определения площади разлива пожароопасной жидкости

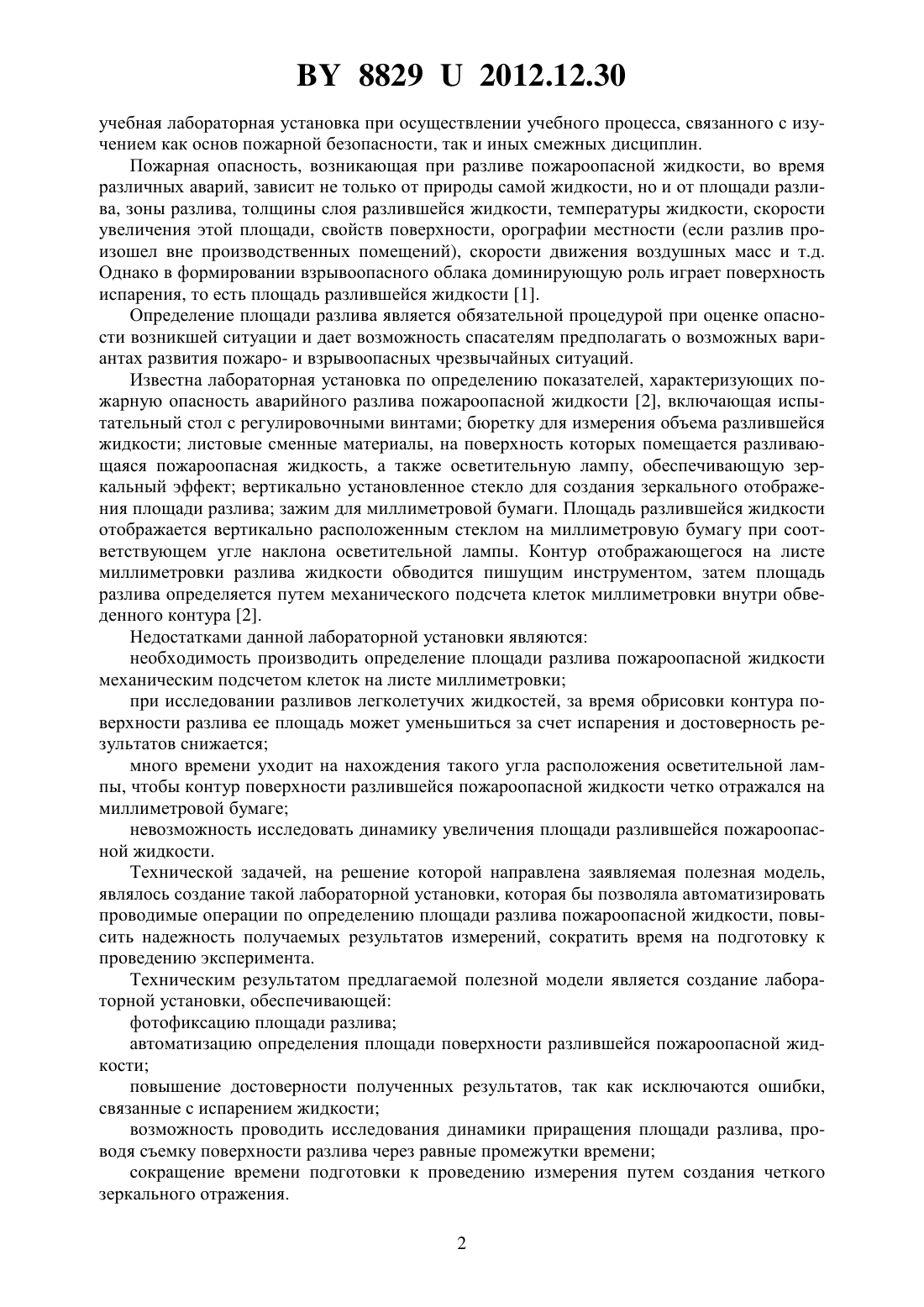

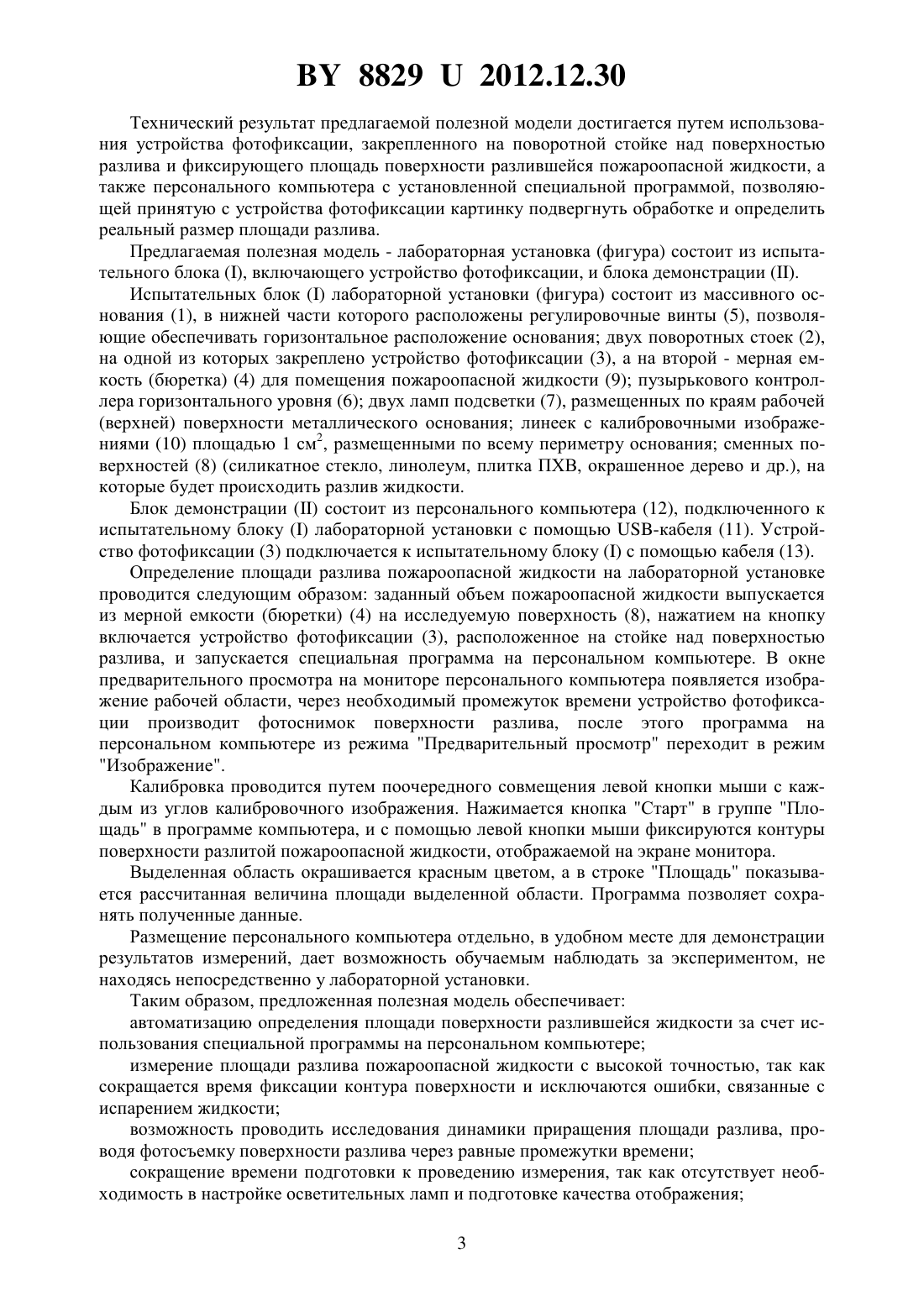

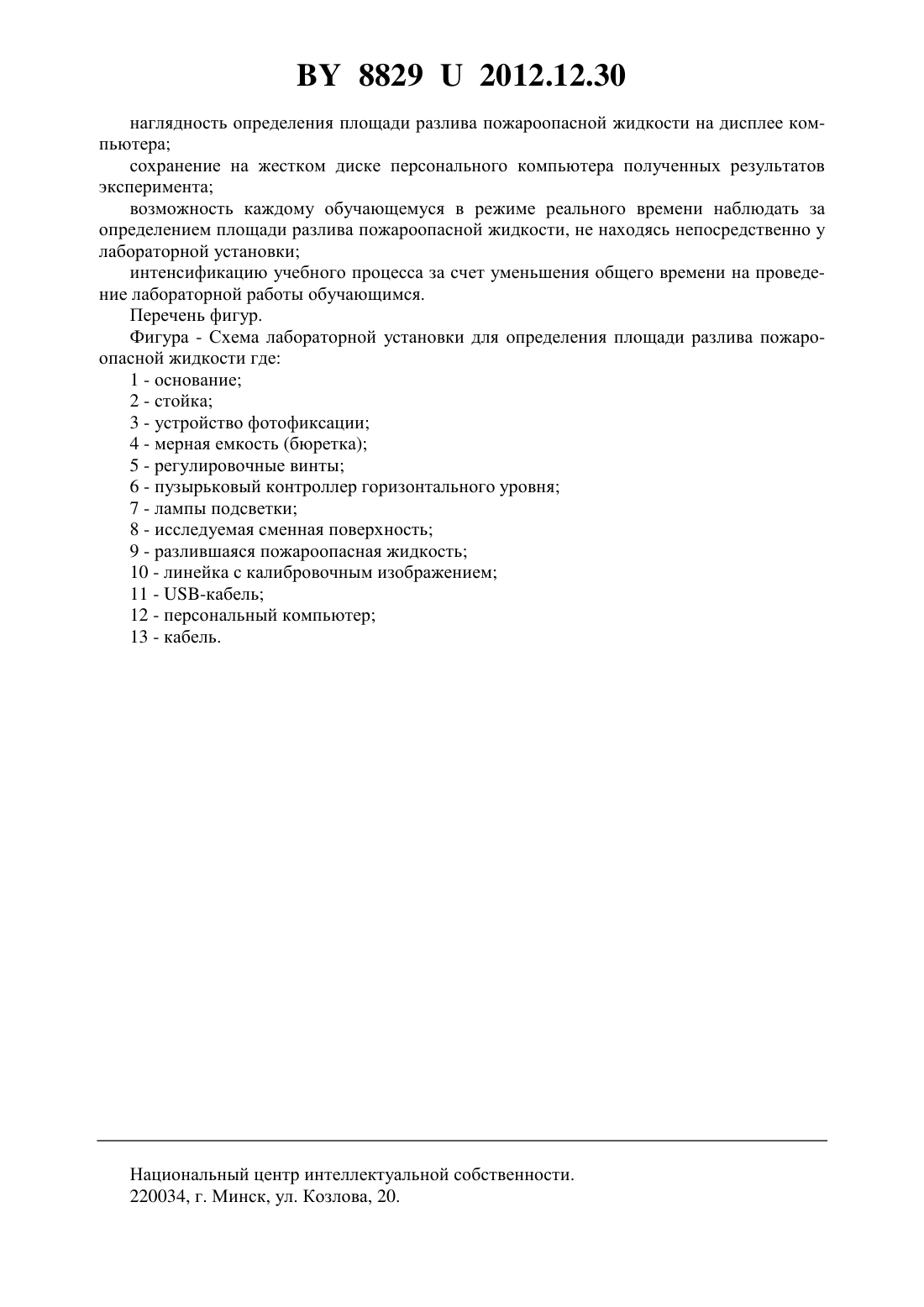

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛАБОРАТОРНАЯ УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОЩАДИ РАЗЛИВА ПОЖАРООПАСНОЙ ЖИДКОСТИ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Маковчик Александр Васильевич Абдрафиков Фаат Нурлыгаянович Артемьев Валерий Павлович Горовых Ольга Геннадьевна(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) Лабораторная установка для определения площади разлива пожароопасной жидкости,состоящая из массивного основания с регулировочными винтами, мерной емкости, закрепленной на поворотной стойке, листовых сменных материалов, отличающаяся тем,что содержит поворотную стойку с закрепленным на ней устройством фотофиксации, соединенным с помощью -кабеля с персональным компьютером.(56) 1. НПБ 5-2005. Система противопожарного нормирования и стандартизации. Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности. Введ. 01.07.06. 2. Сучков В.П. Методы оценки пожарной опасности технологических процессов. - М. Академия ГПС России, 2001. - С. 13-17. Полезная модель относится к новым техническим средствам обучения, обладающим повышенными демонстрационными возможностями. Она может быть использована как 88292012.12.30 учебная лабораторная установка при осуществлении учебного процесса, связанного с изучением как основ пожарной безопасности, так и иных смежных дисциплин. Пожарная опасность, возникающая при разливе пожароопасной жидкости, во время различных аварий, зависит не только от природы самой жидкости, но и от площади разлива, зоны разлива, толщины слоя разлившейся жидкости, температуры жидкости, скорости увеличения этой площади, свойств поверхности, орографии местности (если разлив произошел вне производственных помещений), скорости движения воздушных масс и т.д. Однако в формировании взрывоопасного облака доминирующую роль играет поверхность испарения, то есть площадь разлившейся жидкости 1. Определение площади разлива является обязательной процедурой при оценке опасности возникшей ситуации и дает возможность спасателям предполагать о возможных вариантах развития пожаро- и взрывоопасных чрезвычайных ситуаций. Известна лабораторная установка по определению показателей, характеризующих пожарную опасность аварийного разлива пожароопасной жидкости 2, включающая испытательный стол с регулировочными винтами бюретку для измерения объема разлившейся жидкости листовые сменные материалы, на поверхность которых помещается разливающаяся пожароопасная жидкость, а также осветительную лампу, обеспечивающую зеркальный эффект вертикально установленное стекло для создания зеркального отображения площади разлива зажим для миллиметровой бумаги. Площадь разлившейся жидкости отображается вертикально расположенным стеклом на миллиметровую бумагу при соответствующем угле наклона осветительной лампы. Контур отображающегося на листе миллиметровки разлива жидкости обводится пишущим инструментом, затем площадь разлива определяется путем механического подсчета клеток миллиметровки внутри обведенного контура 2. Недостатками данной лабораторной установки являются необходимость производить определение площади разлива пожароопасной жидкости механическим подсчетом клеток на листе миллиметровки при исследовании разливов легколетучих жидкостей, за время обрисовки контура поверхности разлива ее площадь может уменьшиться за счет испарения и достоверность результатов снижается много времени уходит на нахождения такого угла расположения осветительной лампы, чтобы контур поверхности разлившейся пожароопасной жидкости четко отражался на миллиметровой бумаге невозможность исследовать динамику увеличения площади разлившейся пожароопасной жидкости. Технической задачей, на решение которой направлена заявляемая полезная модель,являлось создание такой лабораторной установки, которая бы позволяла автоматизировать проводимые операции по определению площади разлива пожароопасной жидкости, повысить надежность получаемых результатов измерений, сократить время на подготовку к проведению эксперимента. Техническим результатом предлагаемой полезной модели является создание лабораторной установки, обеспечивающей фотофиксацию площади разлива автоматизацию определения площади поверхности разлившейся пожароопасной жидкости повышение достоверности полученных результатов, так как исключаются ошибки,связанные с испарением жидкости возможность проводить исследования динамики приращения площади разлива, проводя съемку поверхности разлива через равные промежутки времени сокращение времени подготовки к проведению измерения путем создания четкого зеркального отражения. 2 88292012.12.30 Технический результат предлагаемой полезной модели достигается путем использования устройства фотофиксации, закрепленного на поворотной стойке над поверхностью разлива и фиксирующего площадь поверхности разлившейся пожароопасной жидкости, а также персонального компьютера с установленной специальной программой, позволяющей принятую с устройства фотофиксации картинку подвергнуть обработке и определить реальный размер площади разлива. Предлагаемая полезная модель - лабораторная установка (фигура) состоит из испытательного блока , включающего устройство фотофиксации, и блока демонстрации . Испытательных блоклабораторной установки (фигура) состоит из массивного основания (1), в нижней части которого расположены регулировочные винты (5), позволяющие обеспечивать горизонтальное расположение основания двух поворотных стоек (2),на одной из которых закреплено устройство фотофиксации (3), а на второй - мерная емкость (бюретка) (4) для помещения пожароопасной жидкости (9) пузырькового контроллера горизонтального уровня (6) двух ламп подсветки (7), размещенных по краям рабочей(верхней) поверхности металлического основания линеек с калибровочными изображениями (10) площадью 1 см 2, размещенными по всему периметру основания сменных поверхностей (8) (силикатное стекло, линолеум, плитка ПХВ, окрашенное дерево и др.), на которые будет происходить разлив жидкости. Блок демонстрациисостоит из персонального компьютера (12), подключенного к испытательному блокулабораторной установки с помощью -кабеля (11). Устройство фотофиксации (3) подключается к испытательному блокус помощью кабеля (13). Определение площади разлива пожароопасной жидкости на лабораторной установке проводится следующим образом заданный объем пожароопасной жидкости выпускается из мерной емкости (бюретки) (4) на исследуемую поверхность (8), нажатием на кнопку включается устройство фотофиксации (3), расположенное на стойке над поверхностью разлива, и запускается специальная программа на персональном компьютере. В окне предварительного просмотра на мониторе персонального компьютера появляется изображение рабочей области, через необходимый промежуток времени устройство фотофиксации производит фотоснимок поверхности разлива, после этого программа на персональном компьютере из режима Предварительный просмотр переходит в режим Изображение. Калибровка проводится путем поочередного совмещения левой кнопки мыши с каждым из углов калибровочного изображения. Нажимается кнопка Старт в группе Площадь в программе компьютера, и с помощью левой кнопки мыши фиксируются контуры поверхности разлитой пожароопасной жидкости, отображаемой на экране монитора. Выделенная область окрашивается красным цветом, а в строке Площадь показывается рассчитанная величина площади выделенной области. Программа позволяет сохранять полученные данные. Размещение персонального компьютера отдельно, в удобном месте для демонстрации результатов измерений, дает возможность обучаемым наблюдать за экспериментом, не находясь непосредственно у лабораторной установки. Таким образом, предложенная полезная модель обеспечивает автоматизацию определения площади поверхности разлившейся жидкости за счет использования специальной программы на персональном компьютере измерение площади разлива пожароопасной жидкости с высокой точностью, так как сокращается время фиксации контура поверхности и исключаются ошибки, связанные с испарением жидкости возможность проводить исследования динамики приращения площади разлива, проводя фотосъемку поверхности разлива через равные промежутки времени сокращение времени подготовки к проведению измерения, так как отсутствует необходимость в настройке осветительных ламп и подготовке качества отображения 3 88292012.12.30 наглядность определения площади разлива пожароопасной жидкости на дисплее компьютера сохранение на жестком диске персонального компьютера полученных результатов эксперимента возможность каждому обучающемуся в режиме реального времени наблюдать за определением площади разлива пожароопасной жидкости, не находясь непосредственно у лабораторной установки интенсификацию учебного процесса за счет уменьшения общего времени на проведение лабораторной работы обучающимся. Перечень фигур. Фигура - Схема лабораторной установки для определения площади разлива пожароопасной жидкости где 1 - основание 2 - стойка 3 - устройство фотофиксации 4 - мерная емкость (бюретка) 5 - регулировочные винты 6 - пузырьковый контроллер горизонтального уровня 7 - лампы подсветки 8 - исследуемая сменная поверхность 9 - разлившаяся пожароопасная жидкость 10 - линейка с калибровочным изображением 11 - -кабель 12 - персональный компьютер 13 - кабель. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
