Запорный орган к регулятору уровня грунтовых вод

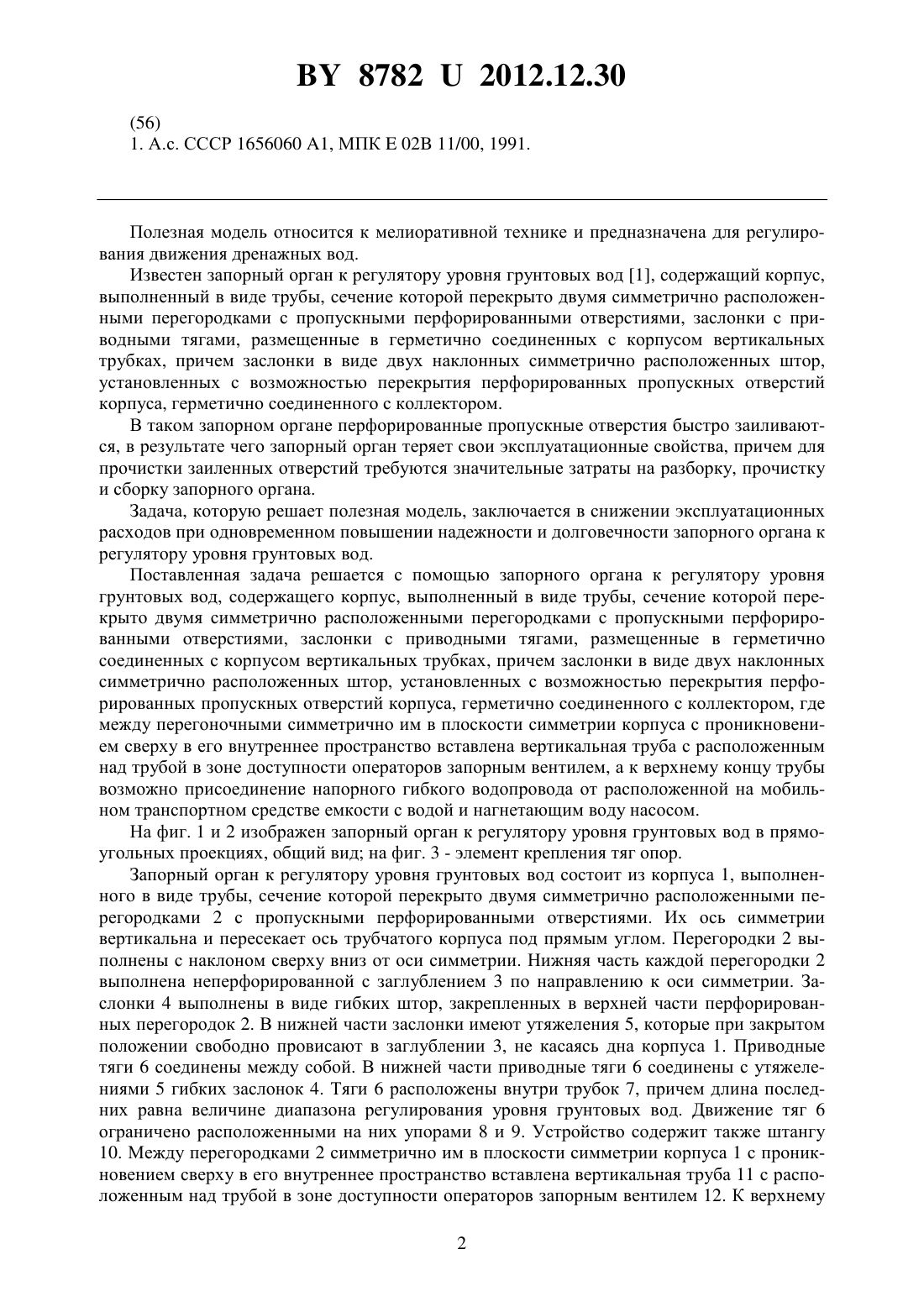

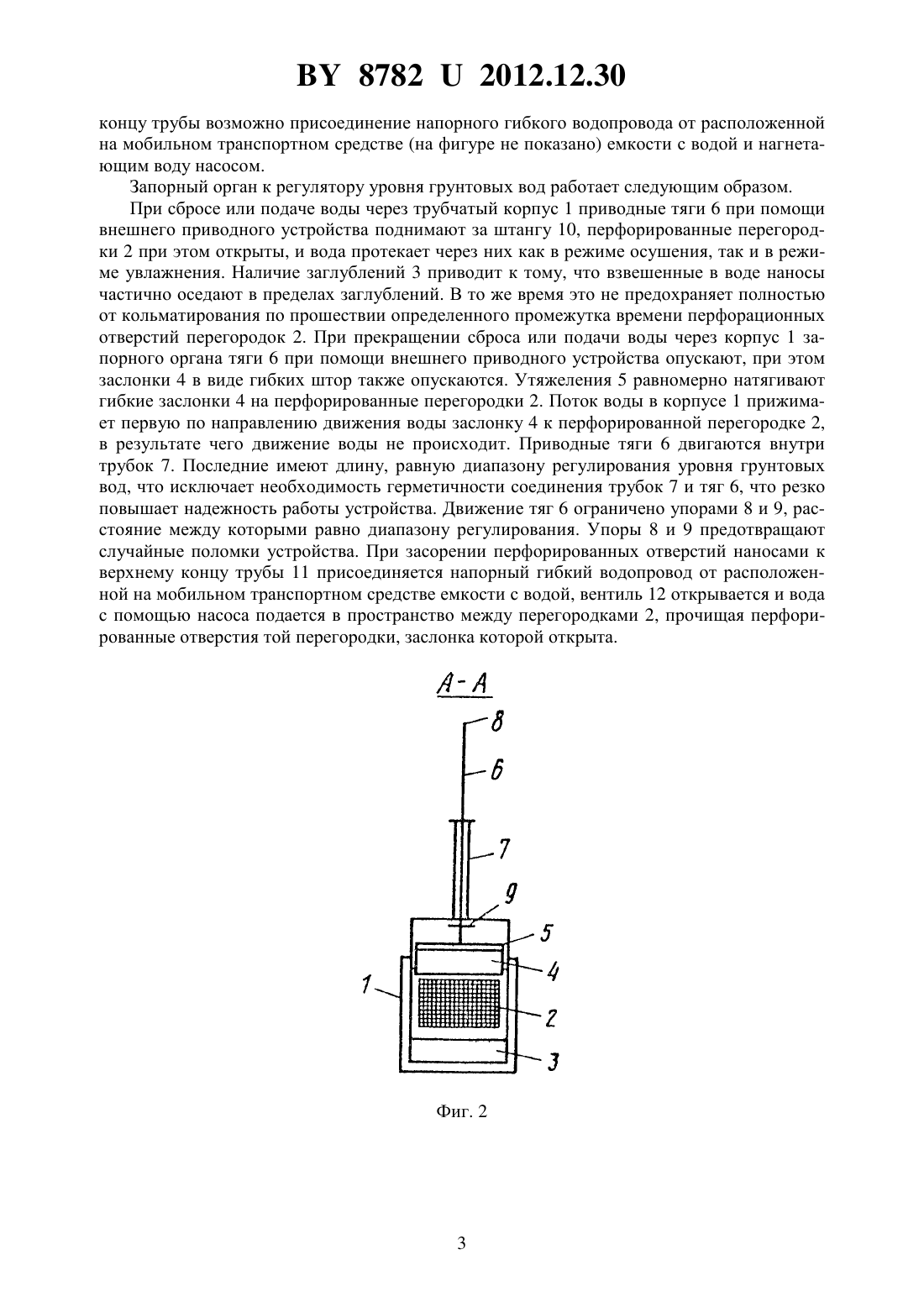

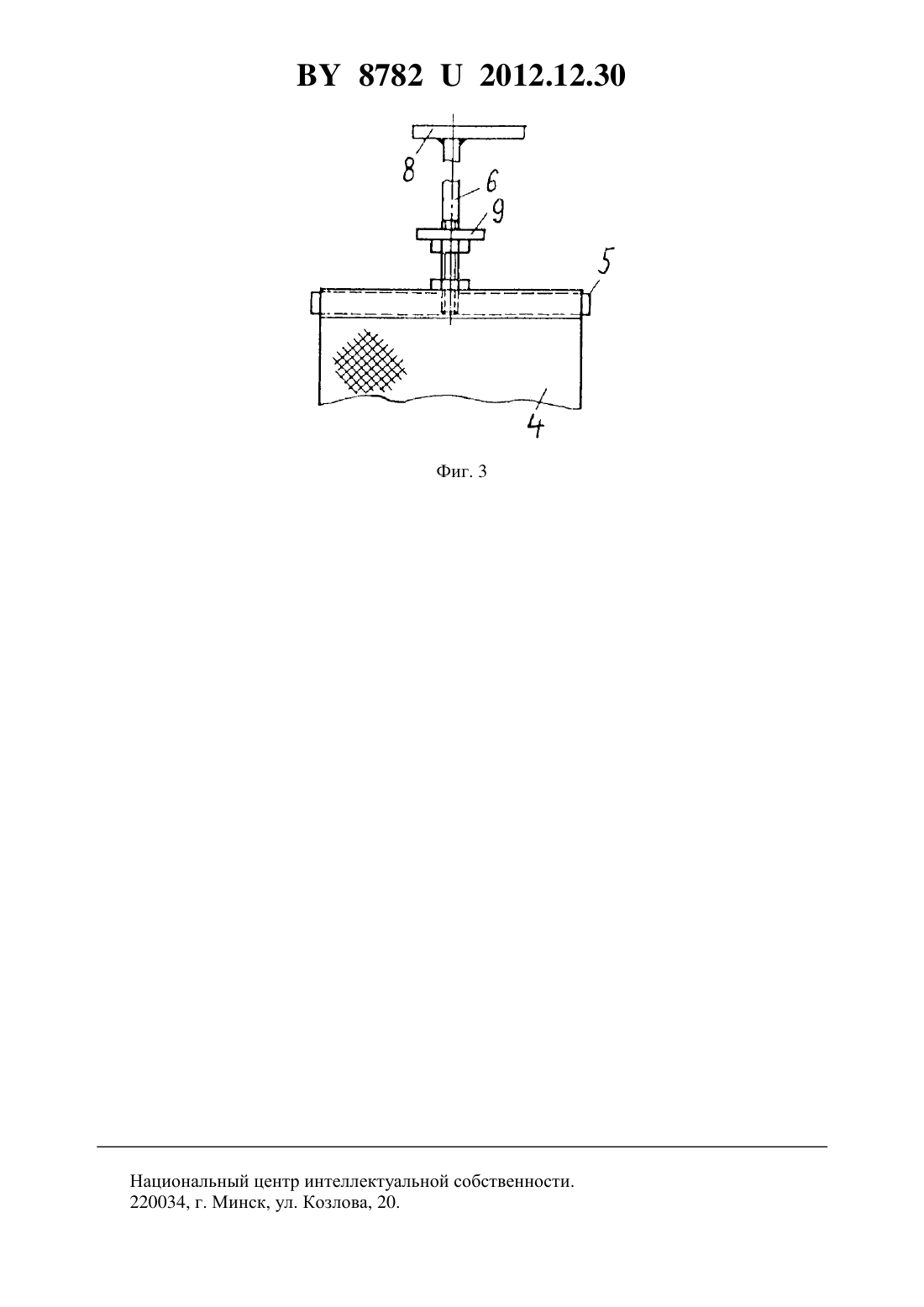

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАПОРНЫЙ ОРГАН К РЕГУЛЯТОРУ УРОВНЯ ГРУНТОВЫХ ВОД(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Сергей Викторович Агейчик Валерий Александрович Жибуртович Константин Константинович Гой Мирослав Мечиславович Терехов Сергей Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Запорный орган к регулятору уровня грунтовых вод, содержащий корпус, выполненный в виде трубы, сечение которой перекрыто двумя симметрично расположенными перегородками с пропускными перфорированными отверстиями, заслонки с приводными тягами, размещенные в герметично соединенных с корпусом вертикальных трубках, причем заслонки в виде двух наклонных симметрично расположенных штор, установленных с возможностью перекрытия перфорированных пропускных отверстий корпуса, герметично соединенного с коллектором, отличающийся тем, что между перегородками симметрично им в плоскости симметрии корпуса с проникновением сверху в его внутреннее пространство вставлена вертикальная труба с расположенным над трубой в зоне доступности операторов запорным вентилем, а к верхнему концу трубы возможно присоединение напорного гибкого водопровода от расположенной на мобильном транспортном средстве емкости с водой и нагнетающим воду насосом. Полезная модель относится к мелиоративной технике и предназначена для регулирования движения дренажных вод. Известен запорный орган к регулятору уровня грунтовых вод 1, содержащий корпус,выполненный в виде трубы, сечение которой перекрыто двумя симметрично расположенными перегородками с пропускными перфорированными отверстиями, заслонки с приводными тягами, размещенные в герметично соединенных с корпусом вертикальных трубках, причем заслонки в виде двух наклонных симметрично расположенных штор,установленных с возможностью перекрытия перфорированных пропускных отверстий корпуса, герметично соединенного с коллектором. В таком запорном органе перфорированные пропускные отверстия быстро заиливаются, в результате чего запорный орган теряет свои эксплуатационные свойства, причем для прочистки заиленных отверстий требуются значительные затраты на разборку, прочистку и сборку запорного органа. Задача, которую решает полезная модель, заключается в снижении эксплуатационных расходов при одновременном повышении надежности и долговечности запорного органа к регулятору уровня грунтовых вод. Поставленная задача решается с помощью запорного органа к регулятору уровня грунтовых вод, содержащего корпус, выполненный в виде трубы, сечение которой перекрыто двумя симметрично расположенными перегородками с пропускными перфорированными отверстиями, заслонки с приводными тягами, размещенные в герметично соединенных с корпусом вертикальных трубках, причем заслонки в виде двух наклонных симметрично расположенных штор, установленных с возможностью перекрытия перфорированных пропускных отверстий корпуса, герметично соединенного с коллектором, где между перегоночными симметрично им в плоскости симметрии корпуса с проникновением сверху в его внутреннее пространство вставлена вертикальная труба с расположенным над трубой в зоне доступности операторов запорным вентилем, а к верхнему концу трубы возможно присоединение напорного гибкого водопровода от расположенной на мобильном транспортном средстве емкости с водой и нагнетающим воду насосом. На фиг. 1 и 2 изображен запорный орган к регулятору уровня грунтовых вод в прямоугольных проекциях, общий вид на фиг. 3 - элемент крепления тяг опор. Запорный орган к регулятору уровня грунтовых вод состоит из корпуса 1, выполненного в виде трубы, сечение которой перекрыто двумя симметрично расположенными перегородками 2 с пропускными перфорированными отверстиями. Их ось симметрии вертикальна и пересекает ось трубчатого корпуса под прямым углом. Перегородки 2 выполнены с наклоном сверху вниз от оси симметрии. Нижняя часть каждой перегородки 2 выполнена неперфорированной с заглублением 3 по направлению к оси симметрии. Заслонки 4 выполнены в виде гибких штор, закрепленных в верхней части перфорированных перегородок 2. В нижней части заслонки имеют утяжеления 5, которые при закрытом положении свободно провисают в заглублении 3, не касаясь дна корпуса 1. Приводные тяги 6 соединены между собой. В нижней части приводные тяги 6 соединены с утяжелениями 5 гибких заслонок 4. Тяги 6 расположены внутри трубок 7, причем длина последних равна величине диапазона регулирования уровня грунтовых вод. Движение тяг 6 ограничено расположенными на них упорами 8 и 9. Устройство содержит также штангу 10. Между перегородками 2 симметрично им в плоскости симметрии корпуса 1 с проникновением сверху в его внутреннее пространство вставлена вертикальная труба 11 с расположенным над трубой в зоне доступности операторов запорным вентилем 12. К верхнему 2 87822012.12.30 концу трубы возможно присоединение напорного гибкого водопровода от расположенной на мобильном транспортном средстве (на фигуре не показано) емкости с водой и нагнетающим воду насосом. Запорный орган к регулятору уровня грунтовых вод работает следующим образом. При сбросе или подаче воды через трубчатый корпус 1 приводные тяги 6 при помощи внешнего приводного устройства поднимают за штангу 10, перфорированные перегородки 2 при этом открыты, и вода протекает через них как в режиме осушения, так и в режиме увлажнения. Наличие заглублений 3 приводит к тому, что взвешенные в воде наносы частично оседают в пределах заглублений. В то же время это не предохраняет полностью от кольматирования по прошествии определенного промежутка времени перфорационных отверстий перегородок 2. При прекращении сброса или подачи воды через корпус 1 запорного органа тяги 6 при помощи внешнего приводного устройства опускают, при этом заслонки 4 в виде гибких штор также опускаются. Утяжеления 5 равномерно натягивают гибкие заслонки 4 на перфорированные перегородки 2. Поток воды в корпусе 1 прижимает первую по направлению движения воды заслонку 4 к перфорированной перегородке 2,в результате чего движение воды не происходит. Приводные тяги 6 двигаются внутри трубок 7. Последние имеют длину, равную диапазону регулирования уровня грунтовых вод, что исключает необходимость герметичности соединения трубок 7 и тяг 6, что резко повышает надежность работы устройства. Движение тяг 6 ограничено упорами 8 и 9, расстояние между которыми равно диапазону регулирования. Упоры 8 и 9 предотвращают случайные поломки устройства. При засорении перфорированных отверстий наносами к верхнему концу трубы 11 присоединяется напорный гибкий водопровод от расположенной на мобильном транспортном средстве емкости с водой, вентиль 12 открывается и вода с помощью насоса подается в пространство между перегородками 2, прочищая перфорированные отверстия той перегородки, заслонка которой открыта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
