Прицепное устройство почвообрабатывающего орудия

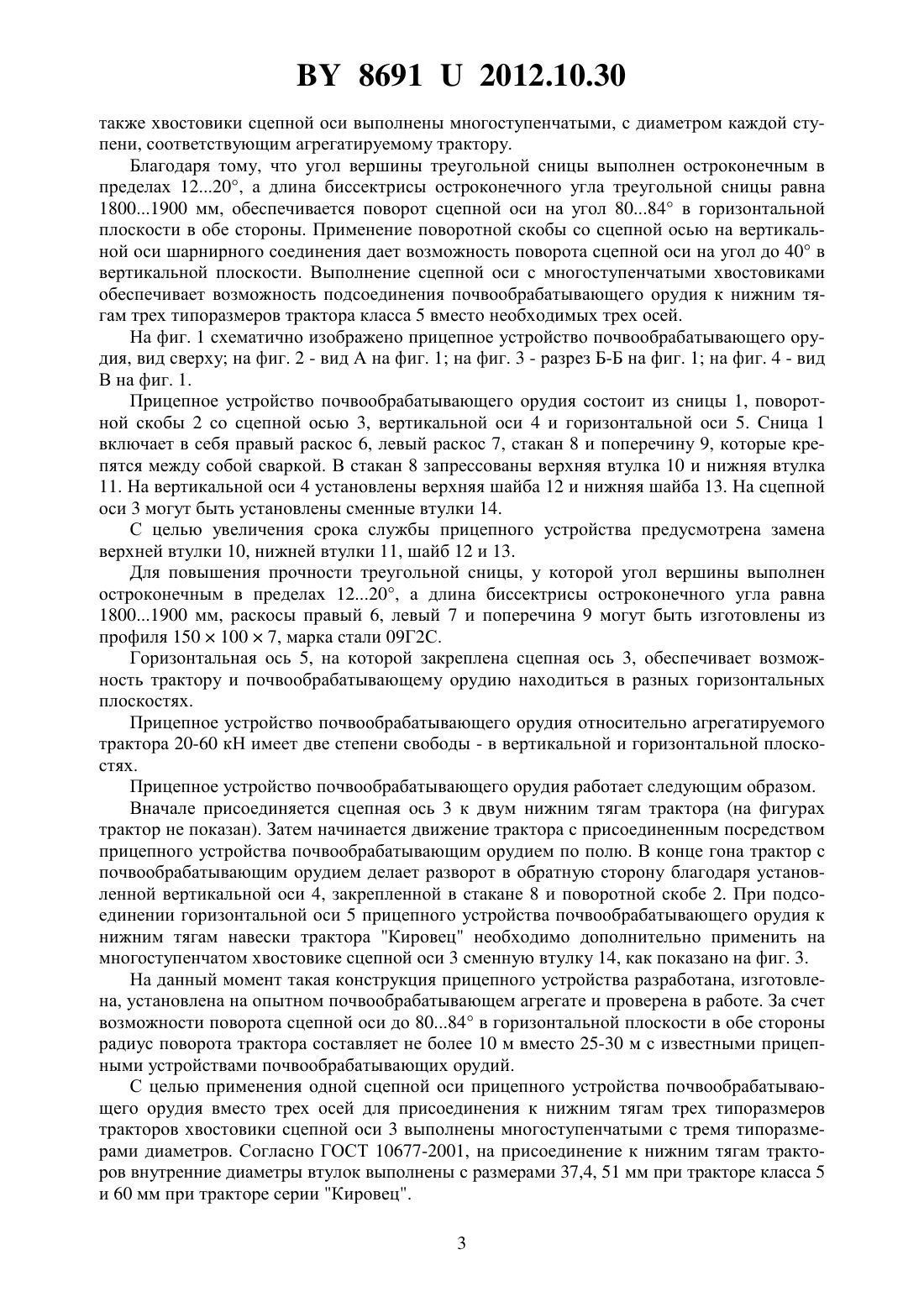

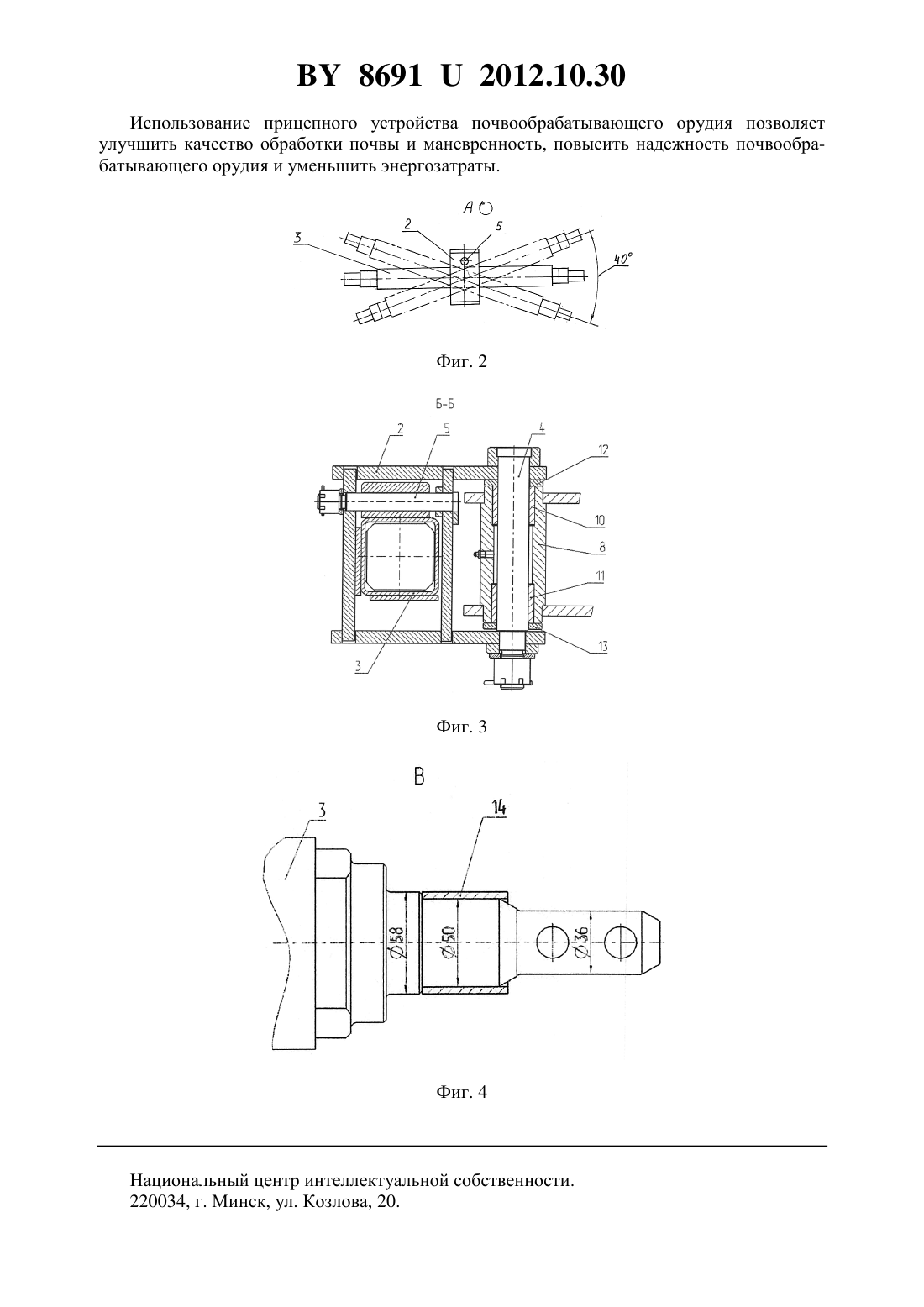

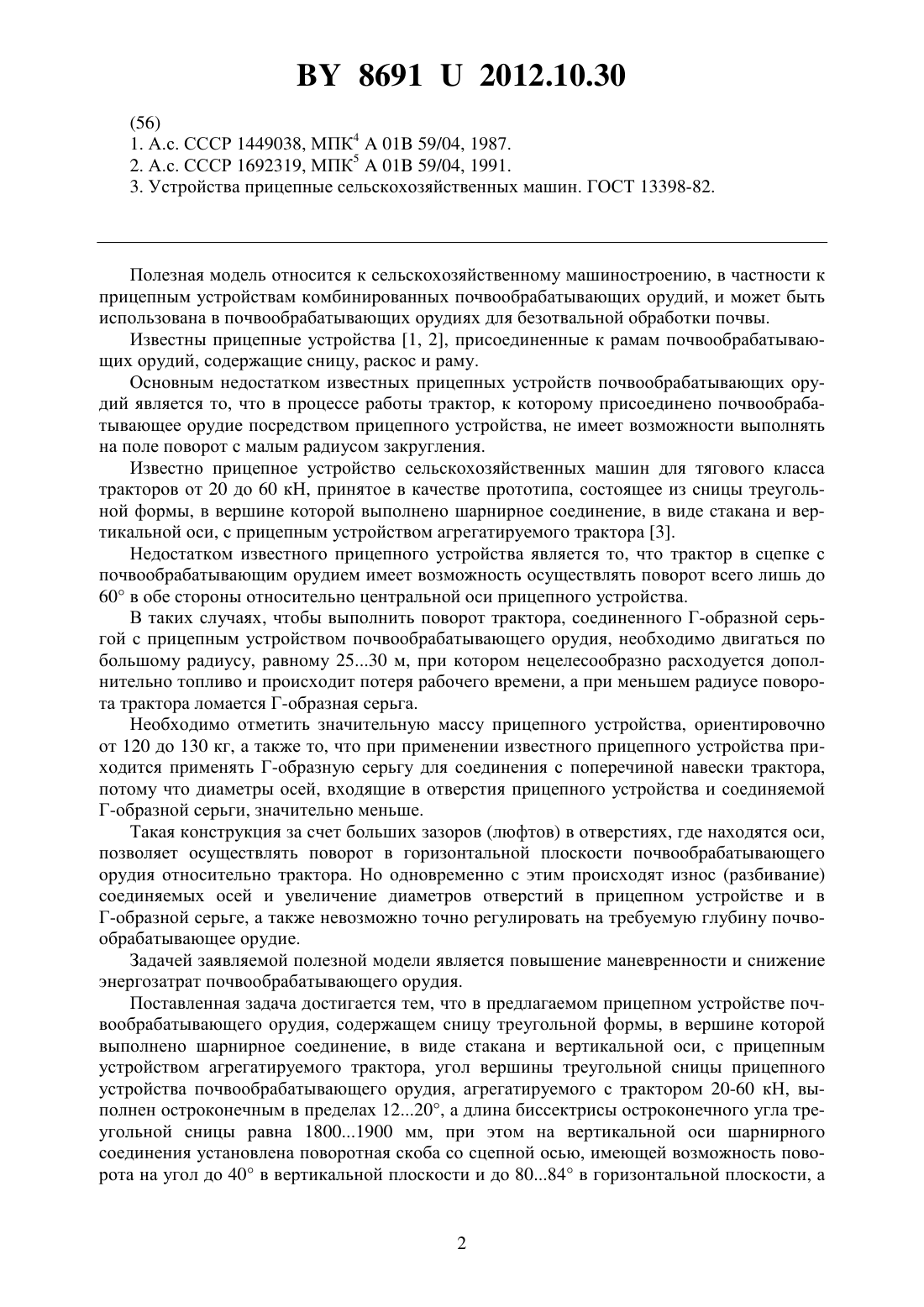

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИЦЕПНОЕ УСТРОЙСТВО ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Федорович Иван Иванович Лепешкин Николай Данилович Высоцкая Наталия Станиславовна Чернуха Алексей Васильевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Прицепное устройство почвообрабатывающего орудия, содержащее сницу треугольной формы, в вершине которой выполнено шарнирное соединение, в виде стакана и вертикальной оси, с прицепным устройством агрегатируемого трактора, отличающееся тем, что угол вершины треугольной сницы прицепного устройства почвообрабатывающего орудия, агрегатируемого с трактором 20-60 кН, выполнен остроконечным в пределах 1220, а длина биссектрисы остроконечного угла треугольной сницы равна 18001900 мм,при этом на вертикальной оси шарнирного соединения установлена поворотная скоба со сцепной осью, имеющей возможность поворота на угол до 40 в вертикальной плоскости и до 8084 в горизонтальной плоскости. 2. Прицепное устройство почвообрабатывающего орудия по п. 1, отличающееся тем,что хвостовики сцепной оси выполнены многоступенчатыми, с диаметром каждой ступени, соответствующим агрегатируемому трактору.(56) 1. А.с. СССР 1449038, МПК 401 59/04, 1987. 2. А.с. СССР 1692319, МПК 501 59/04, 1991. 3. Устройства прицепные сельскохозяйственных машин. ГОСТ 13398-82. Полезная модель относится к сельскохозяйственному машиностроению, в частности к прицепным устройствам комбинированных почвообрабатывающих орудий, и может быть использована в почвообрабатывающих орудиях для безотвальной обработки почвы. Известны прицепные устройства 1, 2, присоединенные к рамам почвообрабатывающих орудий, содержащие сницу, раскос и раму. Основным недостатком известных прицепных устройств почвообрабатывающих орудий является то, что в процессе работы трактор, к которому присоединено почвообрабатывающее орудие посредством прицепного устройства, не имеет возможности выполнять на поле поворот с малым радиусом закругления. Известно прицепное устройство сельскохозяйственных машин для тягового класса тракторов от 20 до 60 кН, принятое в качестве прототипа, состоящее из сницы треугольной формы, в вершине которой выполнено шарнирное соединение, в виде стакана и вертикальной оси, с прицепным устройством агрегатируемого трактора 3. Недостатком известного прицепного устройства является то, что трактор в сцепке с почвообрабатывающим орудием имеет возможность осуществлять поворот всего лишь до 60 в обе стороны относительно центральной оси прицепного устройства. В таких случаях, чтобы выполнить поворот трактора, соединенного Г-образной серьгой с прицепным устройством почвообрабатывающего орудия, необходимо двигаться по большому радиусу, равному 2530 м, при котором нецелесообразно расходуется дополнительно топливо и происходит потеря рабочего времени, а при меньшем радиусе поворота трактора ломается Г-образная серьга. Необходимо отметить значительную массу прицепного устройства, ориентировочно от 120 до 130 кг, а также то, что при применении известного прицепного устройства приходится применять Г-образную серьгу для соединения с поперечиной навески трактора,потому что диаметры осей, входящие в отверстия прицепного устройства и соединяемой Г-образной серьги, значительно меньше. Такая конструкция за счет больших зазоров (люфтов) в отверстиях, где находятся оси,позволяет осуществлять поворот в горизонтальной плоскости почвообрабатывающего орудия относительно трактора. Но одновременно с этим происходят износ (разбивание) соединяемых осей и увеличение диаметров отверстий в прицепном устройстве и в Г-образной серьге, а также невозможно точно регулировать на требуемую глубину почвообрабатывающее орудие. Задачей заявляемой полезной модели является повышение маневренности и снижение энергозатрат почвообрабатывающего орудия. Поставленная задача достигается тем, что в предлагаемом прицепном устройстве почвообрабатывающего орудия, содержащем сницу треугольной формы, в вершине которой выполнено шарнирное соединение, в виде стакана и вертикальной оси, с прицепным устройством агрегатируемого трактора, угол вершины треугольной сницы прицепного устройства почвообрабатывающего орудия, агрегатируемого с трактором 20-60 кН, выполнен остроконечным в пределах 1220, а длина биссектрисы остроконечного угла треугольной сницы равна 18001900 мм, при этом на вертикальной оси шарнирного соединения установлена поворотная скоба со сцепной осью, имеющей возможность поворота на угол до 40 в вертикальной плоскости и до 8084 в горизонтальной плоскости, а 86912012.10.30 также хвостовики сцепной оси выполнены многоступенчатыми, с диаметром каждой ступени, соответствующим агрегатируемому трактору. Благодаря тому, что угол вершины треугольной сницы выполнен остроконечным в пределах 1220, а длина биссектрисы остроконечного угла треугольной сницы равна 18001900 мм, обеспечивается поворот сцепной оси на угол 8084 в горизонтальной плоскости в обе стороны. Применение поворотной скобы со сцепной осью на вертикальной оси шарнирного соединения дает возможность поворота сцепной оси на угол до 40 в вертикальной плоскости. Выполнение сцепной оси с многоступенчатыми хвостовиками обеспечивает возможность подсоединения почвообрабатывающего орудия к нижним тягам трех типоразмеров трактора класса 5 вместо необходимых трех осей. На фиг. 1 схематично изображено прицепное устройство почвообрабатывающего орудия, вид сверху на фиг. 2 - вид А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - вид В на фиг. 1. Прицепное устройство почвообрабатывающего орудия состоит из сницы 1, поворотной скобы 2 со сцепной осью 3, вертикальной оси 4 и горизонтальной оси 5. Сница 1 включает в себя правый раскос 6, левый раскос 7, стакан 8 и поперечину 9, которые крепятся между собой сваркой. В стакан 8 запрессованы верхняя втулка 10 и нижняя втулка 11. На вертикальной оси 4 установлены верхняя шайба 12 и нижняя шайба 13. На сцепной оси 3 могут быть установлены сменные втулки 14. С целью увеличения срока службы прицепного устройства предусмотрена замена верхней втулки 10, нижней втулки 11, шайб 12 и 13. Для повышения прочности треугольной сницы, у которой угол вершины выполнен остроконечным в пределах 1220, а длина биссектрисы остроконечного угла равна 18001900 мм, раскосы правый 6, левый 7 и поперечина 9 могут быть изготовлены из профиля 1501007, марка стали 09 Г 2 С. Горизонтальная ось 5, на которой закреплена сцепная ось 3, обеспечивает возможность трактору и почвообрабатывающему орудию находиться в разных горизонтальных плоскостях. Прицепное устройство почвообрабатывающего орудия относительно агрегатируемого трактора 20-60 кН имеет две степени свободы - в вертикальной и горизонтальной плоскостях. Прицепное устройство почвообрабатывающего орудия работает следующим образом. Вначале присоединяется сцепная ось 3 к двум нижним тягам трактора (на фигурах трактор не показан). Затем начинается движение трактора с присоединенным посредством прицепного устройства почвообрабатывающим орудием по полю. В конце гона трактор с почвообрабатывающим орудием делает разворот в обратную сторону благодаря установленной вертикальной оси 4, закрепленной в стакане 8 и поворотной скобе 2. При подсоединении горизонтальной оси 5 прицепного устройства почвообрабатывающего орудия к нижним тягам навески трактора Кировец необходимо дополнительно применить на многоступенчатом хвостовике сцепной оси 3 сменную втулку 14, как показано на фиг. 3. На данный момент такая конструкция прицепного устройства разработана, изготовлена, установлена на опытном почвообрабатывающем агрегате и проверена в работе. За счет возможности поворота сцепной оси до 8084 в горизонтальной плоскости в обе стороны радиус поворота трактора составляет не более 10 м вместо 25-30 м с известными прицепными устройствами почвообрабатывающих орудий. С целью применения одной сцепной оси прицепного устройства почвообрабатывающего орудия вместо трех осей для присоединения к нижним тягам трех типоразмеров тракторов хвостовики сцепной оси 3 выполнены многоступенчатыми с тремя типоразмерами диаметров. Согласно ГОСТ 10677-2001, на присоединение к нижним тягам тракторов внутренние диаметры втулок выполнены с размерами 37,4, 51 мм при тракторе класса 5 и 60 мм при тракторе серии Кировец. 3 86912012.10.30 Использование прицепного устройства почвообрабатывающего орудия позволяет улучшить качество обработки почвы и маневренность, повысить надежность почвообрабатывающего орудия и уменьшить энергозатраты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
