Высевающий аппарат

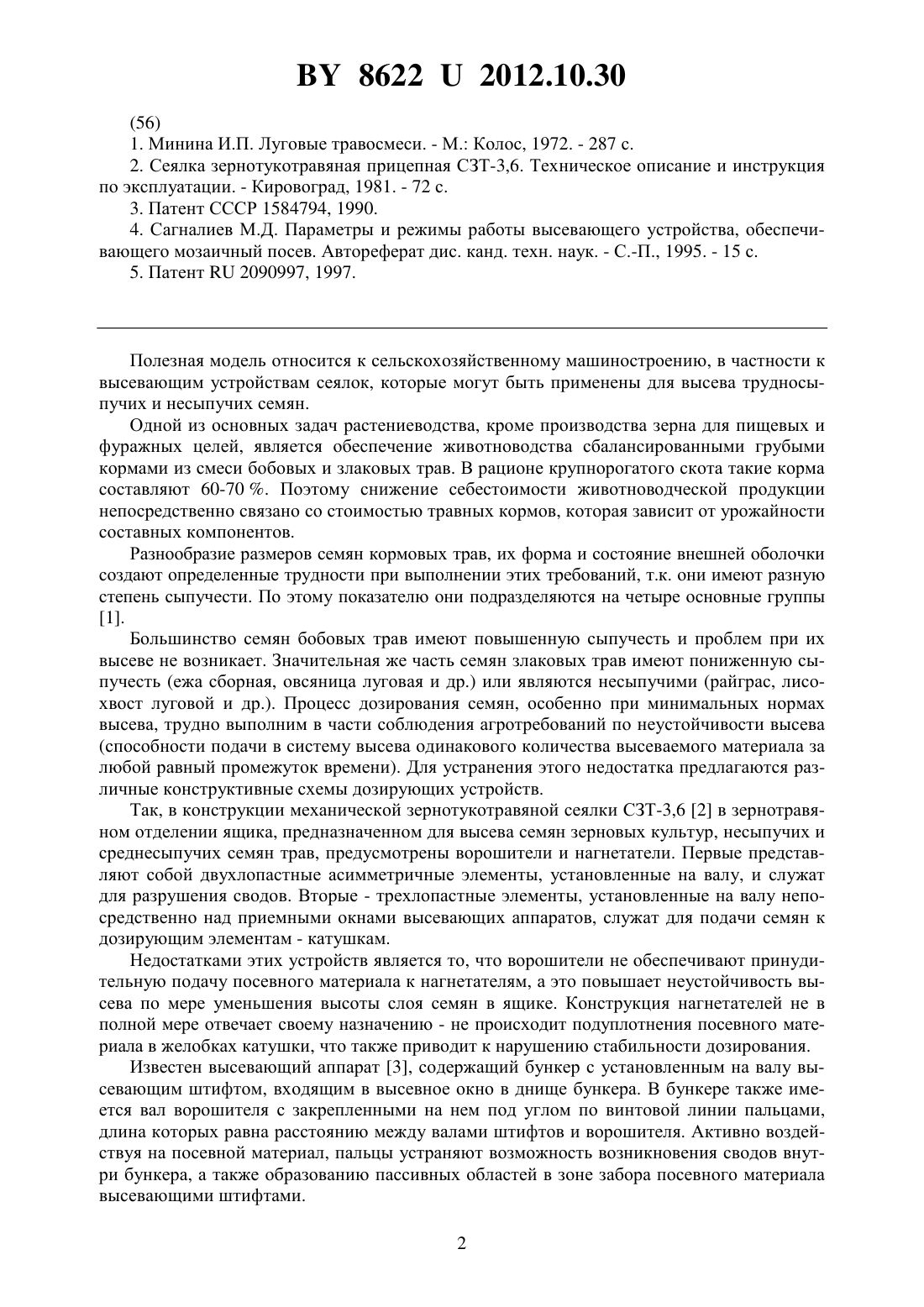

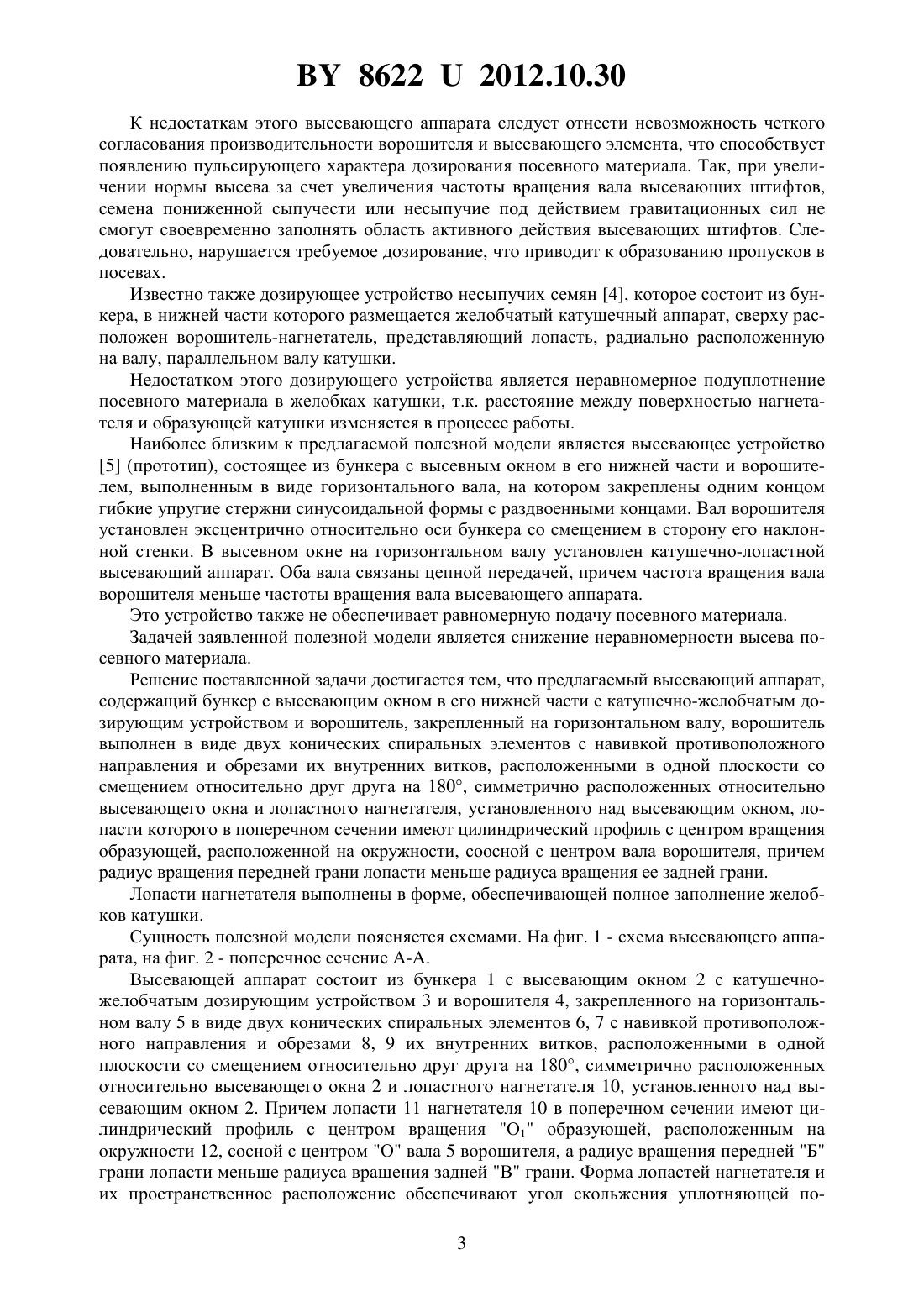

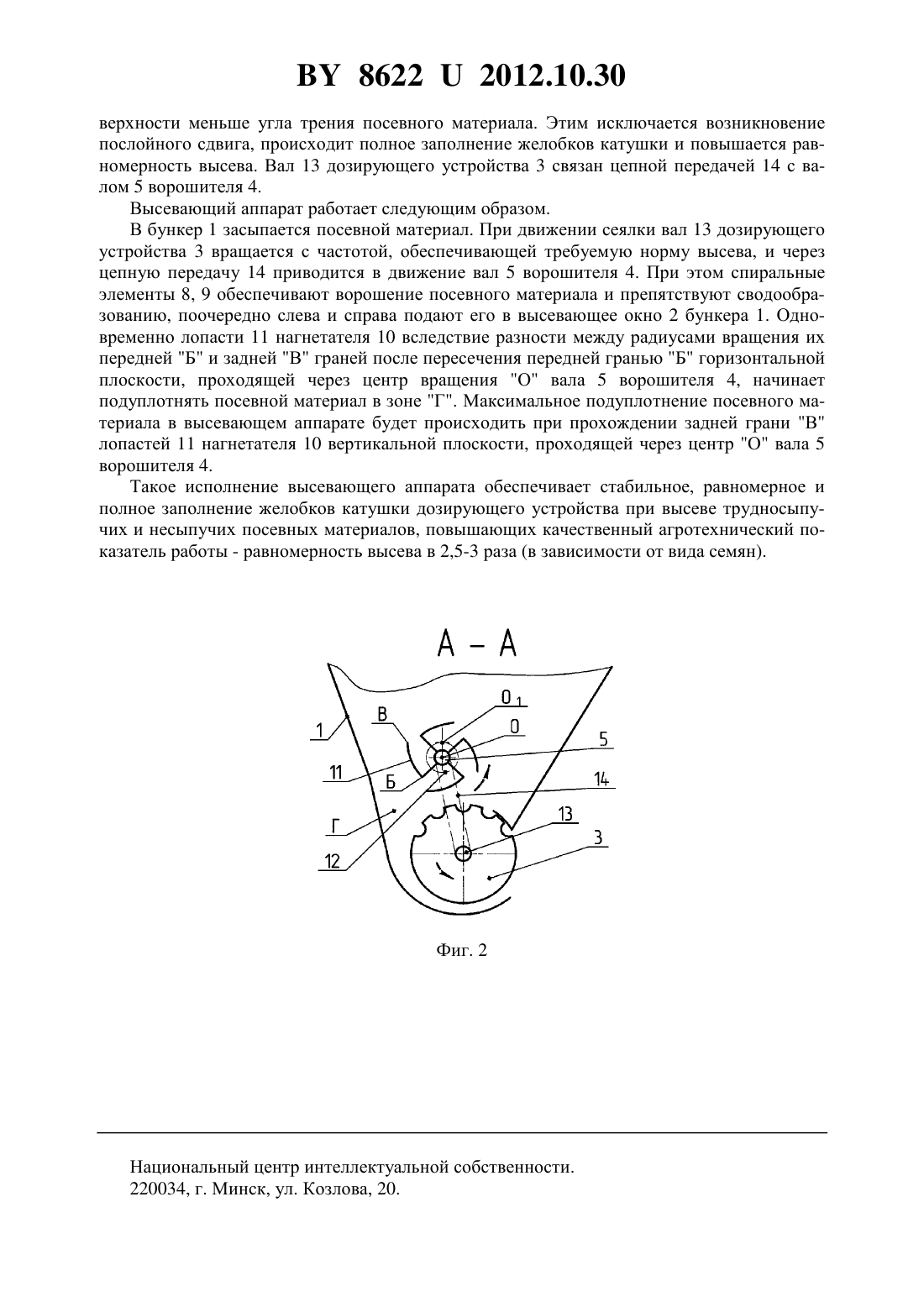

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Лепшкин Николай Данилович Медведев Александр Леонидович Мижурин Виталий Владимирович Зубенко Денис Валерьевич Салапура Юрий Леонтьевич(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Высевающий аппарат, содержащий бункер с высевающим окном в его нижней части с катушечно-желобчатым дозирующим устройством и ворошитель, закрепленный на горизонтальном валу, отличающийся тем, что ворошитель выполнен в виде двух конических спиральных элементов с навивкой противоположного направления и обрезами их внутренних витков, расположенными в одной плоскости со смещением относительно друг друга на 180, симметрично расположенных относительно высевающего окна и лопастного нагнетателя, установленного над высевающим окном, лопасти которого в поперечном сечении имеют цилиндрический профиль с центром вращения образующей, расположенной на окружности, соосной с центром вала ворошителя, причем радиус вращения передней грани лопасти меньше радиуса вращения ее задней грани.(56) 1. Минина И.П. Луговые травосмеси. - М. Колос, 1972. - 287 с. 2. Сеялка зернотукотравяная прицепная СЗТ-3,6. Техническое описание и инструкция по эксплуатации. - Кировоград, 1981. - 72 с. 3. Патент СССР 1584794, 1990. 4. Сагналиев М.Д. Параметры и режимы работы высевающего устройства, обеспечивающего мозаичный посев. Автореферат дис. канд. техн. наук. - С.-П., 1995. - 15 с. 5. Патент 2090997, 1997. Полезная модель относится к сельскохозяйственному машиностроению, в частности к высевающим устройствам сеялок, которые могут быть применены для высева трудносыпучих и несыпучих семян. Одной из основных задач растениеводства, кроме производства зерна для пищевых и фуражных целей, является обеспечение животноводства сбалансированными грубыми кормами из смеси бобовых и злаковых трав. В рационе крупнорогатого скота такие корма составляют 60-70 . Поэтому снижение себестоимости животноводческой продукции непосредственно связано со стоимостью травных кормов, которая зависит от урожайности составных компонентов. Разнообразие размеров семян кормовых трав, их форма и состояние внешней оболочки создают определенные трудности при выполнении этих требований, т.к. они имеют разную степень сыпучести. По этому показателю они подразделяются на четыре основные группы 1. Большинство семян бобовых трав имеют повышенную сыпучесть и проблем при их высеве не возникает. Значительная же часть семян злаковых трав имеют пониженную сыпучесть (ежа сборная, овсяница луговая и др.) или являются несыпучими (райграс, лисохвост луговой и др.). Процесс дозирования семян, особенно при минимальных нормах высева, трудно выполним в части соблюдения агротребований по неустойчивости высева(способности подачи в систему высева одинакового количества высеваемого материала за любой равный промежуток времени). Для устранения этого недостатка предлагаются различные конструктивные схемы дозирующих устройств. Так, в конструкции механической зернотукотравяной сеялки СЗТ-3,6 2 в зернотравяном отделении ящика, предназначенном для высева семян зерновых культур, несыпучих и среднесыпучих семян трав, предусмотрены ворошители и нагнетатели. Первые представляют собой двухлопастные асимметричные элементы, установленные на валу, и служат для разрушения сводов. Вторые - трехлопастные элементы, установленные на валу непосредственно над приемными окнами высевающих аппаратов, служат для подачи семян к дозирующим элементам - катушкам. Недостатками этих устройств является то, что ворошители не обеспечивают принудительную подачу посевного материала к нагнетателям, а это повышает неустойчивость высева по мере уменьшения высоты слоя семян в ящике. Конструкция нагнетателей не в полной мере отвечает своему назначению - не происходит подуплотнения посевного материала в желобках катушки, что также приводит к нарушению стабильности дозирования. Известен высевающий аппарат 3, содержащий бункер с установленным на валу высевающим штифтом, входящим в высевное окно в днище бункера. В бункере также имеется вал ворошителя с закрепленными на нем под углом по винтовой линии пальцами,длина которых равна расстоянию между валами штифтов и ворошителя. Активно воздействуя на посевной материал, пальцы устраняют возможность возникновения сводов внутри бункера, а также образованию пассивных областей в зоне забора посевного материала высевающими штифтами. 2 86222012.10.30 К недостаткам этого высевающего аппарата следует отнести невозможность четкого согласования производительности ворошителя и высевающего элемента, что способствует появлению пульсирующего характера дозирования посевного материала. Так, при увеличении нормы высева за счет увеличения частоты вращения вала высевающих штифтов,семена пониженной сыпучести или несыпучие под действием гравитационных сил не смогут своевременно заполнять область активного действия высевающих штифтов. Следовательно, нарушается требуемое дозирование, что приводит к образованию пропусков в посевах. Известно также дозирующее устройство несыпучих семян 4, которое состоит из бункера, в нижней части которого размещается желобчатый катушечный аппарат, сверху расположен ворошитель-нагнетатель, представляющий лопасть, радиально расположенную на валу, параллельном валу катушки. Недостатком этого дозирующего устройства является неравномерное подуплотнение посевного материала в желобках катушки, т.к. расстояние между поверхностью нагнетателя и образующей катушки изменяется в процессе работы. Наиболее близким к предлагаемой полезной модели является высевающее устройство 5 (прототип), состоящее из бункера с высевным окном в его нижней части и ворошителем, выполненным в виде горизонтального вала, на котором закреплены одним концом гибкие упругие стержни синусоидальной формы с раздвоенными концами. Вал ворошителя установлен эксцентрично относительно оси бункера со смещением в сторону его наклонной стенки. В высевном окне на горизонтальном валу установлен катушечно-лопастной высевающий аппарат. Оба вала связаны цепной передачей, причем частота вращения вала ворошителя меньше частоты вращения вала высевающего аппарата. Это устройство также не обеспечивает равномерную подачу посевного материала. Задачей заявленной полезной модели является снижение неравномерности высева посевного материала. Решение поставленной задачи достигается тем, что предлагаемый высевающий аппарат,содержащий бункер с высевающим окном в его нижней части с катушечно-желобчатым дозирующим устройством и ворошитель, закрепленный на горизонтальном валу, ворошитель выполнен в виде двух конических спиральных элементов с навивкой противоположного направления и обрезами их внутренних витков, расположенными в одной плоскости со смещением относительно друг друга на 180, симметрично расположенных относительно высевающего окна и лопастного нагнетателя, установленного над высевающим окном, лопасти которого в поперечном сечении имеют цилиндрический профиль с центром вращения образующей, расположенной на окружности, соосной с центром вала ворошителя, причем радиус вращения передней грани лопасти меньше радиуса вращения ее задней грани. Лопасти нагнетателя выполнены в форме, обеспечивающейполное заполнение желобков катушки. Сущность полезной модели поясняется схемами. На фиг. 1 - схема высевающего аппарата, на фиг. 2 - поперечное сечение -. Высевающей аппарат состоит из бункера 1 с высевающим окном 2 с катушечножелобчатым дозирующим устройством 3 и ворошителя 4, закрепленного на горизонтальном валу 5 в виде двух конических спиральных элементов 6, 7 с навивкой противоположного направления и обрезами 8, 9 их внутренних витков, расположенными в одной плоскости со смещением относительно друг друга на 180, симметрично расположенных относительно высевающего окна 2 и лопастного нагнетателя 10, установленного над высевающим окном 2. Причем лопасти 11 нагнетателя 10 в поперечном сечении имеют цилиндрический профиль с центром вращения О 1 образующей, расположенным на окружности 12, сосной с центром О вала 5 ворошителя, а радиус вращения передней Б грани лопасти меньше радиуса вращения задней В грани. Форма лопастей нагнетателя и их пространственное расположение обеспечивают угол скольжения уплотняющей по 3 86222012.10.30 верхности меньше угла трения посевного материала. Этим исключается возникновение послойного сдвига, происходит полное заполнение желобков катушки и повышается равномерность высева. Вал 13 дозирующего устройства 3 связан цепной передачей 14 с валом 5 ворошителя 4. Высевающий аппарат работает следующим образом. В бункер 1 засыпается посевной материал. При движении сеялки вал 13 дозирующего устройства 3 вращается с частотой, обеспечивающей требуемую норму высева, и через цепную передачу 14 приводится в движение вал 5 ворошителя 4. При этом спиральные элементы 8, 9 обеспечивают ворошение посевного материала и препятствуют сводообразованию, поочередно слева и справа подают его в высевающее окно 2 бункера 1. Одновременно лопасти 11 нагнетателя 10 вследствие разности между радиусами вращения их передней Б и задней В граней после пересечения передней гранью Б горизонтальной плоскости, проходящей через центр вращения О вала 5 ворошителя 4, начинает подуплотнять посевной материал в зоне Г. Максимальное подуплотнение посевного материала в высевающем аппарате будет происходить при прохождении задней грани В лопастей 11 нагнетателя 10 вертикальной плоскости, проходящей через центр О вала 5 ворошителя 4. Такое исполнение высевающего аппарата обеспечивает стабильное, равномерное и полное заполнение желобков катушки дозирующего устройства при высеве трудносыпучих и несыпучих посевных материалов, повышающих качественный агротехнический показатель работы - равномерность высева в 2,5-3 раза (в зависимости от вида семян). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
