Устройство для распределения измельченного растительного корма в хранилище

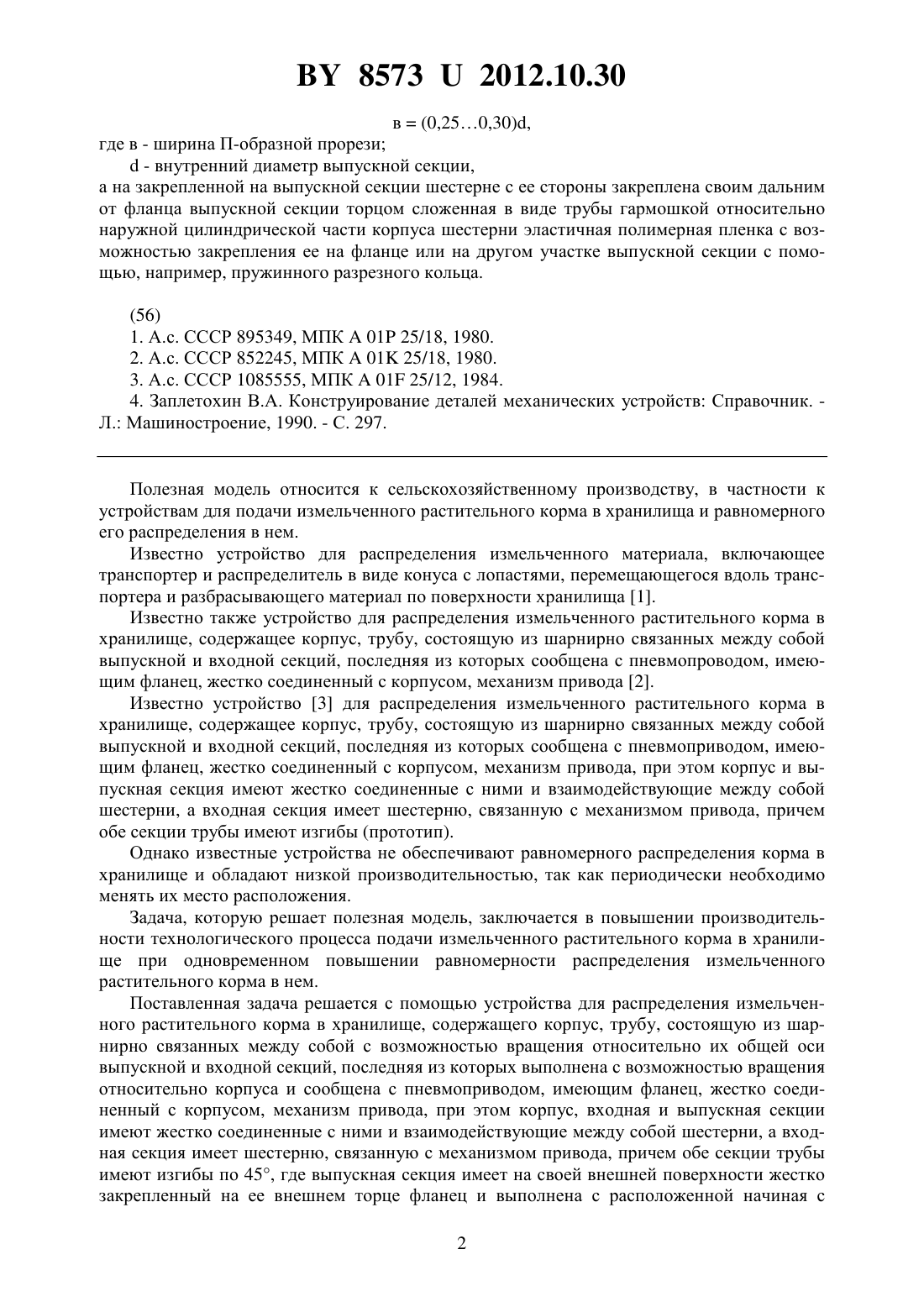

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ ИЗМЕЛЬЧЕННОГО РАСТИТЕЛЬНОГО КОРМА В ХРАНИЛИЩЕ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Сергей Викторович Агейчик Валерий Александрович Терехов Сергей Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для распределения измельченного растительного корма в хранилище, содержащее корпус, трубу, состоящую из шарнирно связанных между собой с возможностью вращения относительно их общей оси выпускной и входной секций, последняя из которых выполнена с возможностью вращения относительно корпуса и сообщена с пневмоприводом, имеющим фланец, жестко соединенный с корпусом, механизм привода, при этом корпус, входная и выпускная секции имеют жестко соединенные с ними и взаимодействующие между собой шестерни, а входная секция имеет шестерню, связанную с механизмом привода, причем обе секции трубы имеют изгибы по 45, отличающееся тем,что выпускная секция имеет на своей внешней поверхности жестко закрепленный на ее внешнем торце фланец и выполнена с расположенной начиная с участка с наибольшим радиусом кривизны внешней поверхности выпускной секции и до ее внешнего торца симметричной плоскости симметрии выпускной секции сквозной П-образной прорезью, проходящей в том числе и через закрепленный на ее внешнем торце фланец, причем ширина прорези 85732012.10.30 в(0,250,30),где в - ширина П-образной прорези- внутренний диаметр выпускной секции,а на закрепленной на выпускной секции шестерне с ее стороны закреплена своим дальним от фланца выпускной секции торцом сложенная в виде трубы гармошкой относительно наружной цилиндрической части корпуса шестерни эластичная полимерная пленка с возможностью закрепления ее на фланце или на другом участке выпускной секции с помощью, например, пружинного разрезного кольца.(56) 1. А.с. СССР 895349, МПК 01 25/18, 1980. 2. А.с. СССР 852245, МПК 01 25/18, 1980. 3. А.с. СССР 1085555, МПК 01 25/12, 1984. 4. Заплетохин В.А. Конструирование деталей механических устройств Справочник. Л. Машиностроение, 1990. - С. 297. Полезная модель относится к сельскохозяйственному производству, в частности к устройствам для подачи измельченного растительного корма в хранилища и равномерного его распределения в нем. Известно устройство для распределения измельченного материала, включающее транспортер и распределитель в виде конуса с лопастями, перемещающегося вдоль транспортера и разбрасывающего материал по поверхности хранилища 1. Известно также устройство для распределения измельченного растительного корма в хранилище, содержащее корпус, трубу, состоящую из шарнирно связанных между собой выпускной и входной секций, последняя из которых сообщена с пневмопроводом, имеющим фланец, жестко соединенный с корпусом, механизм привода 2. Известно устройство 3 для распределения измельченного растительного корма в хранилище, содержащее корпус, трубу, состоящую из шарнирно связанных между собой выпускной и входной секций, последняя из которых сообщена с пневмоприводом, имеющим фланец, жестко соединенный с корпусом, механизм привода, при этом корпус и выпускная секция имеют жестко соединенные с ними и взаимодействующие между собой шестерни, а входная секция имеет шестерню, связанную с механизмом привода, причем обе секции трубы имеют изгибы (прототип). Однако известные устройства не обеспечивают равномерного распределения корма в хранилище и обладают низкой производительностью, так как периодически необходимо менять их место расположения. Задача, которую решает полезная модель, заключается в повышении производительности технологического процесса подачи измельченного растительного корма в хранилище при одновременном повышении равномерности распределения измельченного растительного корма в нем. Поставленная задача решается с помощью устройства для распределения измельченного растительного корма в хранилище, содержащего корпус, трубу, состоящую из шарнирно связанных между собой с возможностью вращения относительно их общей оси выпускной и входной секций, последняя из которых выполнена с возможностью вращения относительно корпуса и сообщена с пневмоприводом, имеющим фланец, жестко соединенный с корпусом, механизм привода, при этом корпус, входная и выпускная секции имеют жестко соединенные с ними и взаимодействующие между собой шестерни, а входная секция имеет шестерню, связанную с механизмом привода, причем обе секции трубы имеют изгибы по 45, где выпускная секция имеет на своей внешней поверхности жестко закрепленный на ее внешнем торце фланец и выполнена с расположенной начиная с 2 85732012.10.30 участка с наибольшим радиусом кривизны внешней поверхности выпускной секции и до ее внешнего торца симметричной плоскости симметрии выпускной секции сквозной П-образной прорезью, проходящей в том числе и через закрепленный на ее внешнем торце фланец, причем ширина прорези в(0,250,30),где в - ширина П-образной прорези- внутренний диаметр выпускной секции,а на закрепленной на выпускной секции шестерне с ее стороны закреплена своим дальним от фланца выпускной секции торцом сложенная в виде трубы гармошкой относительно наружной цилиндрической части корпуса шестерни эластичная полимерная пленка с возможностью закрепления ее на фланце или на другом участке выпускной секции с помощью, например, пружинного разрезного кольца. Технический результат заключается в том, что за счет использования П-образной прорези выпускной секции достигается увеличение ширины захвата во время работы устройства и уменьшается количество его перестановок на новые места работы внутри хранилища. На фиг. 1 представлен общий вид устройства в разрезе на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - вид В на фиг. 1. Устройство для распределения измельченного растительного корма в хранилище содержит трубу, состоящую из входной 1 и выпускной 2 секций, корпуса 3, в котором установлена входная секция 1. Корпус 3 посредством фланца 4 жестко соединен с закрепленным на пневмопроводе 6 фланцем 5. Входная секция 1 установлена в корпусе 3 с возможностью вращения и зафиксирована в нем от осевого смещения посредством кольцевого выступа 7. Выпускная секция 2 своим торцом, перпендикулярным образующей прилежащего к нему участка трубы, связана с торцом перпендикулярным образующей прилежащего к нему участка входной секции 1, с возможностью вращения выпускной секции 2 относительно входной секции 1 относительно участка их общей оси симметрии. На входной секции 1 закреплен кольцевой выступ 8, расположенный в кольцевой выемке 9 шестерни 10, которая жестко закреплена на выпускной секции 2. На корпусе 3 жестко закреплен держатель 11 шестерни 12, которая находится в зацеплении с шестерней 10 выпускной секции 2. На корпусе 3 установлен механизм привода 13 с шестерней 14, находящейся в зацеплении с шестерней 15, жестко закрепленной на входной секции 1. На шестерне 10 выпускной секции 2 закреплена шайба 16, фиксирующая выпускную секцию 2 посредством ее кольцевого выступа 8. Секции 1 и 2 имеют изгибы по 45. Выпускная секция 2 имеет на своей внешней поверхности жестко закрепленный на ее внешнем торце фланец 17 и выполнена с расположенной начиная с участка с наибольшим радиусом кривизны внешней поверхности выпускной секции 2 и до ее внешнего торца симметричной плоскости симметрии выпускной секции 2 сквозной П-образной прорезью 18, проходящей в том числе и через фланец 17, причем ширина прорези в(0,250,30),где в - ширина П-образной прорези- внутренний диаметр выпускной секции,а на закрепленной на выпускной секции 2 шестерне 10 с ее стороны закреплена своим дальним от фланца выпускной секции 2 торцом сложенная в виде трубы гармошкой относительно наружной цилиндрической части корпуса шестерни, например, эластичная прочная полимерная пленка 19 с возможностью закрепления ее на фланце 17 или на другом участке выпускной секции 2 с помощью, например, пружинного разрезного кольца 4(на фигуре не показано). Устройство работает следующим образом. Механизм привода 13 включают одновременно с устройством, подающим измельченный растительный корм (не показано). Шестерня 14 приводит во вращение шестерню 15,3 85732012.10.30 которая вращает входную секцию 1 вокруг своей оси. При вращении входной секции 1 шестерня 10 перекатывается по кольцевому выступу 8. Вращаясь, выпускная секция 2 распределяет измельченный растительный корм по длине участка хранилища (не показано), а входная секция 1 благодаря своему изгибу распределяет корм по ширине хранилища. При этом корм подается вертикально и горизонтально вдоль и поперек хранилища. Секции 1 и 2 вращаются с различным числом оборотов. Неодинаковое число оборотов секций 1 и 2 позволяет подавать корм равномерно на всю площадь хранилища. Секции 1 и 2 вращаются в противоположные стороны. При открытой П-образной прорези 18 значительная часть корма поступает через нее в хранилище, более равномерно распределяясь по его поверхности и захватывая большую ее площадь. По мере перемещения устройства к краю хранилища П-образная прорезь 18 выпускной секции 2 может частично или полностью закрываться эластичной полимерной пленкой 19 (показано на фиг. 1 штрихпунктирной линией), что предотвратит выброс корма за пределы хранилища. Использование П-образной прорези 18 выпускной секции 2 позволяет за счет увеличения ширины захвата во время работы устройства уменьшить количество его перестановок на новые места работы внутри хранилища, что повысит производительность технологического процесса подачи измельченного растительного корма в хранилище. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
