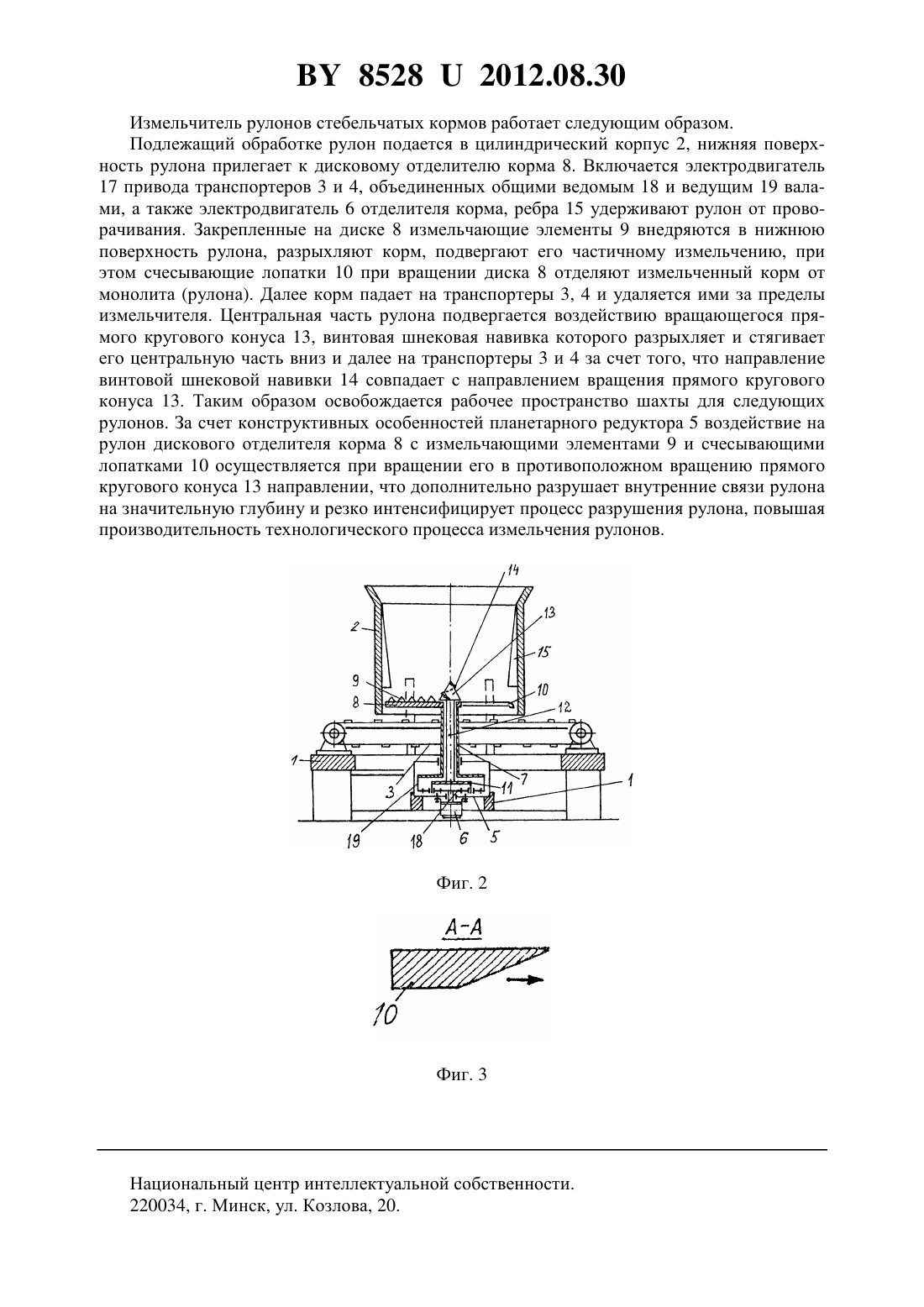

Измельчитель корма, сформированного в рулоны

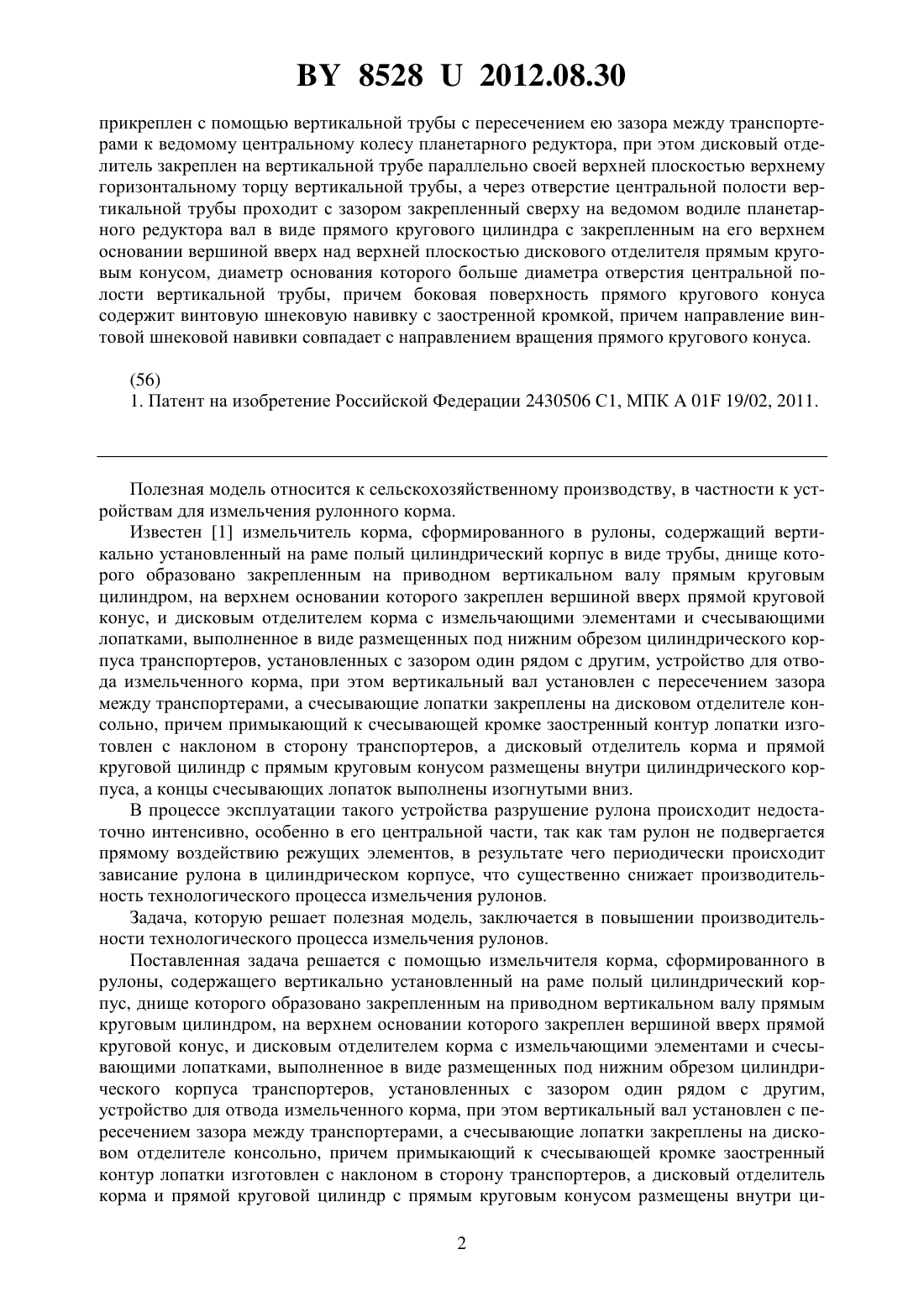

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Сергей Викторович Агейчик Валерий Александрович Гой Мирослав Мирославович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Измельчитель корма, сформированного в рулоны, содержащий вертикально установленный на раме полый цилиндрический корпус, днище которого образовано закрепленным на приводном вертикальном валу прямым круговым цилиндром, на верхнем основании которого закреплен вершиной вверх прямой круговой конус, и дисковым отделителем корма с измельчающими элементами и счесывающими лопатками, выполненное в виде размещенных под нижним обрезом цилиндрического корпуса транспортеров, установленных с зазором один рядом с другим, устройство для отвода измельченного корма,при этом вертикальный вал установлен с пересечением зазора между транспортерами, а счесывающие лопатки закреплены на дисковом отделителе консольно, причем примыкающий к счесывающей кромке заостренный контур лопатки изготовлен с наклоном в сторону транспортеров, а дисковый отделитель корма и прямой круговой цилиндр с прямым круговым конусом размещены внутри цилиндрического корпуса, а концы счесывающих лопаток выполнены изогнутыми вниз, отличающийся тем, что под транспортерами к раме жестко прикреплен корпус планетарного редуктора с фланцевым электродвигателем внизу, соединенным своим валом с ведущим колесом планетарного редуктора, при этом дисковый отделитель корма с измельчающими элементами и счесывающими лопатками 85282012.08.30 прикреплен с помощью вертикальной трубы с пересечением ею зазора между транспортерами к ведомому центральному колесу планетарного редуктора, при этом дисковый отделитель закреплен на вертикальной трубе параллельно своей верхней плоскостью верхнему горизонтальному торцу вертикальной трубы, а через отверстие центральной полости вертикальной трубы проходит с зазором закрепленный сверху на ведомом водиле планетарного редуктора вал в виде прямого кругового цилиндра с закрепленным на его верхнем основании вершиной вверх над верхней плоскостью дискового отделителя прямым круговым конусом, диаметр основания которого больше диаметра отверстия центральной полости вертикальной трубы, причем боковая поверхность прямого кругового конуса содержит винтовую шнековую навивку с заостренной кромкой, причем направление винтовой шнековой навивки совпадает с направлением вращения прямого кругового конуса.(56) 1. Патент на изобретение Российской Федерации 2430506 С 1, МПК 01 19/02, 2011. Полезная модель относится к сельскохозяйственному производству, в частности к устройствам для измельчения рулонного корма. Известен 1 измельчитель корма, сформированного в рулоны, содержащий вертикально установленный на раме полый цилиндрический корпус в виде трубы, днище которого образовано закрепленным на приводном вертикальном валу прямым круговым цилиндром, на верхнем основании которого закреплен вершиной вверх прямой круговой конус, и дисковым отделителем корма с измельчающими элементами и счесывающими лопатками, выполненное в виде размещенных под нижним обрезом цилиндрического корпуса транспортеров, установленных с зазором один рядом с другим, устройство для отвода измельченного корма, при этом вертикальный вал установлен с пересечением зазора между транспортерами, а счесывающие лопатки закреплены на дисковом отделителе консольно, причем примыкающий к счесывающей кромке заостренный контур лопатки изготовлен с наклоном в сторону транспортеров, а дисковый отделитель корма и прямой круговой цилиндр с прямым круговым конусом размещены внутри цилиндрического корпуса, а концы счесывающих лопаток выполнены изогнутыми вниз. В процессе эксплуатации такого устройства разрушение рулона происходит недостаточно интенсивно, особенно в его центральной части, так как там рулон не подвергается прямому воздействию режущих элементов, в результате чего периодически происходит зависание рулона в цилиндрическом корпусе, что существенно снижает производительность технологического процесса измельчения рулонов. Задача, которую решает полезная модель, заключается в повышении производительности технологического процесса измельчения рулонов. Поставленная задача решается с помощью измельчителя корма, сформированного в рулоны, содержащего вертикально установленный на раме полый цилиндрический корпус, днище которого образовано закрепленным на приводном вертикальном валу прямым круговым цилиндром, на верхнем основании которого закреплен вершиной вверх прямой круговой конус, и дисковым отделителем корма с измельчающими элементами и счесывающими лопатками, выполненное в виде размещенных под нижним обрезом цилиндрического корпуса транспортеров, установленных с зазором один рядом с другим,устройство для отвода измельченного корма, при этом вертикальный вал установлен с пересечением зазора между транспортерами, а счесывающие лопатки закреплены на дисковом отделителе консольно, причем примыкающий к счесывающей кромке заостренный контур лопатки изготовлен с наклоном в сторону транспортеров, а дисковый отделитель корма и прямой круговой цилиндр с прямым круговым конусом размещены внутри ци 2 85282012.08.30 линдрического корпуса, а концы счесывающих лопаток выполнены изогнутыми вниз, где под транспортерами к раме жестко прикреплен корпус планетарного редуктора с фланцевым электродвигателем внизу, соединенным своим валом с ведущим колесом планетарного редуктора, при этом дисковый отделитель корма с измельчающими элементами и счесывающими лопатками прикреплен с пересечением зазора между транспортерами к ведомому центральному колесу планетарного редуктора и имеет центральное отверстие,через которое проходит с зазором закрепленный сверху на ведомом водиле планетарного редуктора прямой круговой цилиндр с закрепленным на его верхнем основании вершиной вверх над верхней плоскостью дискового отделителя прямым круговым конусом, диаметр основания которого больше диаметра центрального отверстия дискового отделителя, причем боковая поверхность прямого кругового конуса содержит винтовую шнековую навивку с заостренной кромкой, причем направление винтовой шнековой навивки совпадает с направлением вращения прямого кругового конуса. Технический результат заключается в том, что подлежащий разрушению рулон при столкновении с разрушающим рулон звеном, выполненным конусообразной формы, подвергается его винтовой шнековой навивкой разрыхлению и стягивается ей вниз и далее на транспортеры, освобождая рабочее пространство шахты для следующих рулонов, а воздействие на рулон дискового отделителя корма с измельчающими элементами и счесывающими лопатками осуществляется при вращении его в противоположном вращению прямого кругового конуса направлении, что резко интенсифицирует технологический процесс разрушения рулона. На фиг. 1 представлен измельчитель рулонов, вид сверху на фиг. 2 - вид сбоку в продольном разрезе на фиг. 3 - разрез А-А на фиг. 1. Измельчитель корма, сформированного в рулоны, содержит вертикально установленный на раме 1 полый цилиндрический корпус 2. Под расположенными ниже полого цилиндрического корпуса 2 транспортерами 3 и 4 к раме 1 жестко прикреплен корпус планетарного редуктора 5 с фланцевым электродвигателем 6 внизу, соединенным своим валом с ведущим колесом 18 планетарного редуктора 5. К ведомому центральному колесу 19 планетарного редуктора 5 с помощью проходящей через зазор между транспортерами 3 и 4 вертикальной трубы 7 внутри полого цилиндрического корпуса 2 присоединен дисковый отделитель корма 8 с центральным отверстием, предназначенным для присоединения с помощью, например, сварки к боковой наружной поверхности вертикальной трубы 7. При этом дисковый отделитель корма 8 закреплен на вертикальной трубе 7 таким образом, что его верхняя горизонтальная плоскость совпадает с верхним горизонтальным торцом вертикальной трубы 7. Дисковый отделитель корма 8 содержит присоединенные к нему вертикально измельчающие элементы 9 и консольно заподлицо его верхней горизонтальной плоскости счесывающие лопатки 10, причем примыкающий к счесывающей кромке заостренный режущий контур лопатки 10 изготовлен с наклоном в сторону транспортеров 3 и 4, а концы счесывающих лопаток 10 выполнены изогнутыми вниз. Через центральную полость вертикальной трубы 7 проходит с зазором закрепленный сверху на ведомом водиле 11 планетарного редуктора вертикальный вал 12 в виде прямого кругового цилиндра с закрепленным на его горизонтальном верхнем основании вершиной вверх над верхней плоскостью дискового отделителя корма 8 прямым круговым конусом 13,диаметр основания которого больше диаметра центрального отверстия вертикальной тубы 7. Вертикальная труба 7, дисковый отделитель 8, прямой круговой конус 13 и вал электродвигателя 6 имеют общую вертикальную ось симметрии и вращения. Боковая поверхность прямого кругового конуса 13 содержит винтовую шнековую навивку 14 с заостренной кромкой, причем направление винтовой шнековой навивки 14 совпадает с направлением вращения прямого кругового конуса. На внутренней поверхности цилиндрического корпуса 2 закреплены вертикальные ребра 15. Цилиндрический корпус 2 закреплен на раме 1 с помощью косынок 16. 3 85282012.08.30 Измельчитель рулонов стебельчатых кормов работает следующим образом. Подлежащий обработке рулон подается в цилиндрический корпус 2, нижняя поверхность рулона прилегает к дисковому отделителю корма 8. Включается электродвигатель 17 привода транспортеров 3 и 4, объединенных общими ведомым 18 и ведущим 19 валами, а также электродвигатель 6 отделителя корма, ребра 15 удерживают рулон от проворачивания. Закрепленные на диске 8 измельчающие элементы 9 внедряются в нижнюю поверхность рулона, разрыхляют корм, подвергают его частичному измельчению, при этом счесывающие лопатки 10 при вращении диска 8 отделяют измельченный корм от монолита (рулона). Далее корм падает на транспортеры 3, 4 и удаляется ими за пределы измельчителя. Центральная часть рулона подвергается воздействию вращающегося прямого кругового конуса 13, винтовая шнековая навивка которого разрыхляет и стягивает его центральную часть вниз и далее на транспортеры 3 и 4 за счет того, что направление винтовой шнековой навивки 14 совпадает с направлением вращения прямого кругового конуса 13. Таким образом освобождается рабочее пространство шахты для следующих рулонов. За счет конструктивных особенностей планетарного редуктора 5 воздействие на рулон дискового отделителя корма 8 с измельчающими элементами 9 и счесывающими лопатками 10 осуществляется при вращении его в противоположном вращению прямого кругового конуса 13 направлении, что дополнительно разрушает внутренние связи рулона на значительную глубину и резко интенсифицирует процесс разрушения рулона, повышая производительность технологического процесса измельчения рулонов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
