Подъёмник для инвалидов

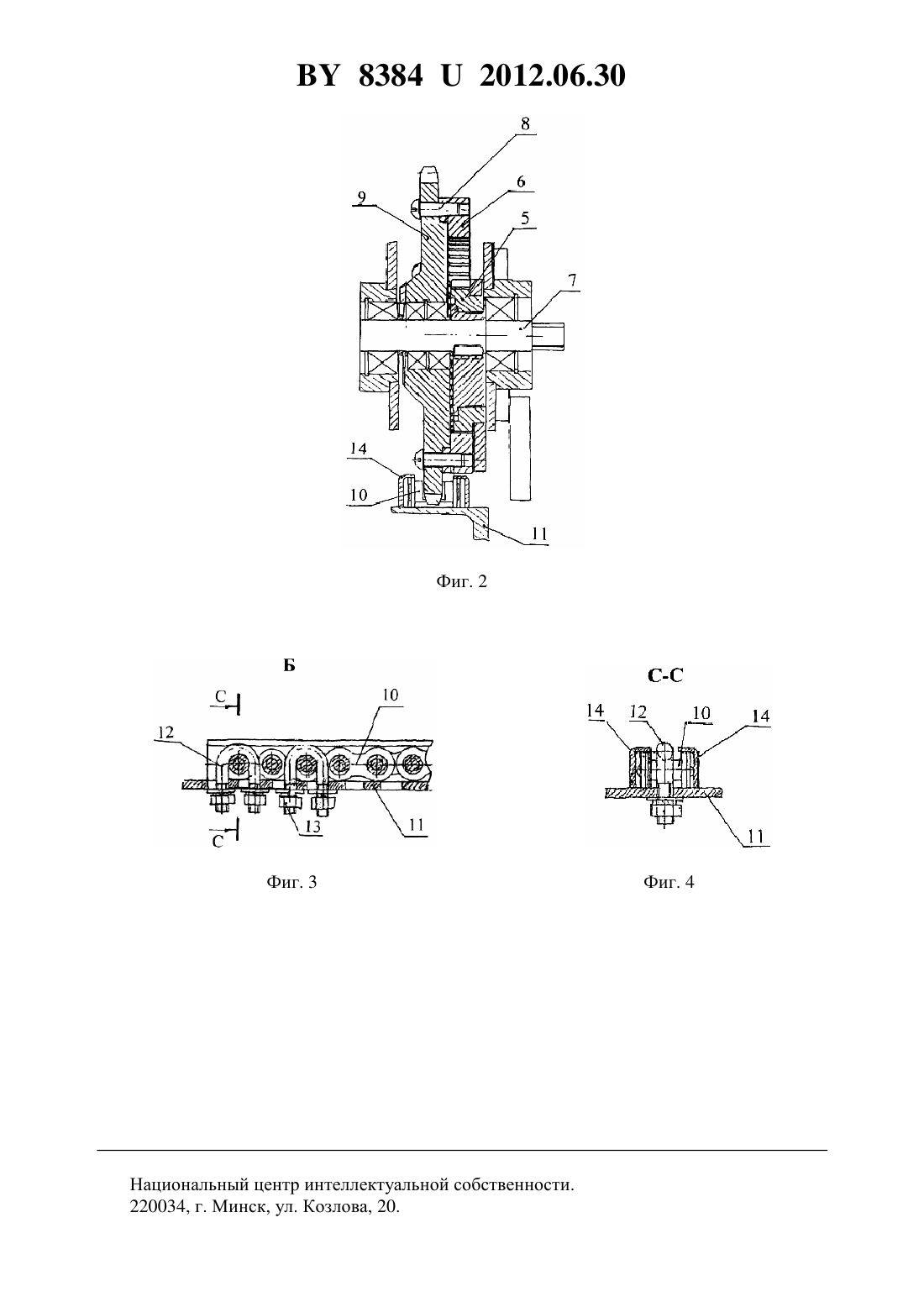

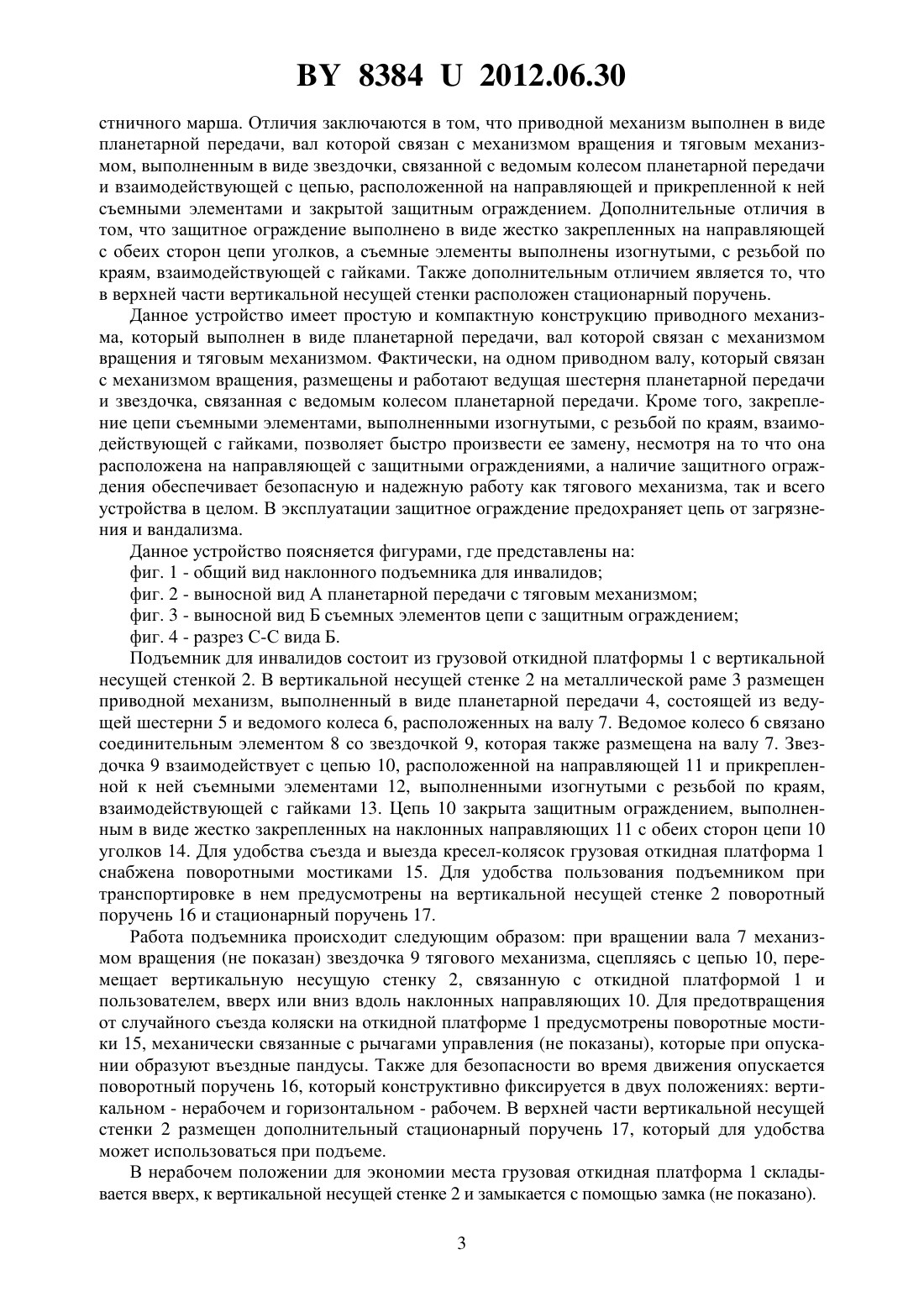

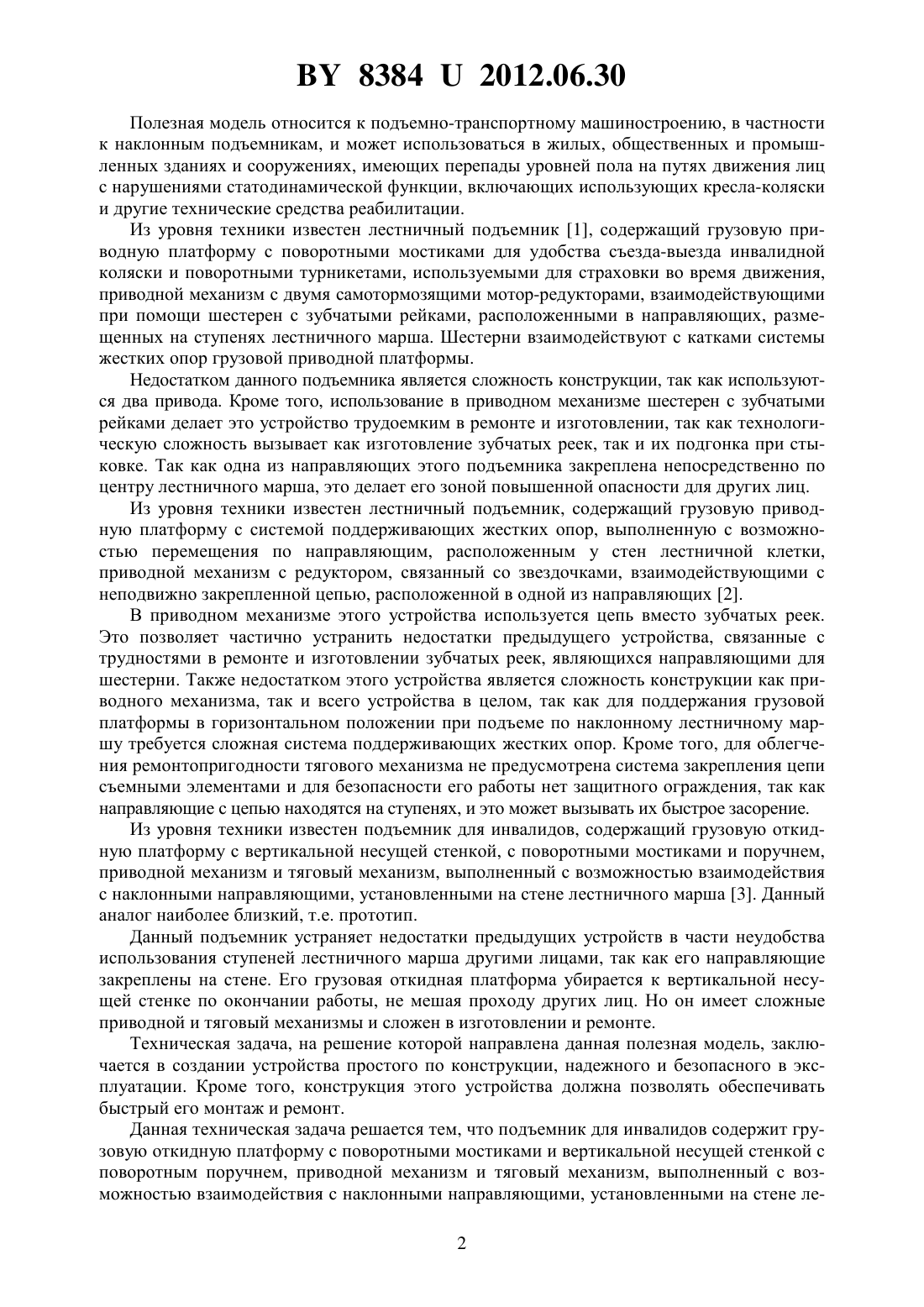

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Торгмаш(72) Автор Микша Александр Антонович(73) Патентообладатель Открытое акционерное общество Торгмаш(57) 1. Подъемник для инвалидов, содержащий грузовую откидную платформу с поворотными мостиками и вертикальной несущей стенкой с поворотным поручнем, приводной и тяговый механизм, выполненный с возможностью взаимодействия с наклонными направляющими, установленными на стене лестничного марша, отличающийся тем, что приводной механизм выполнен в виде планетарной передачи, вал которой связан с механизмом вращения и тяговым механизмом, выполненным в виде звездочки, связанной с ведомым колесом планетарной передачи и взаимодействующей с цепью, расположенной на направляющей и прикрепленной к ней съемными элементами, и закрытой защитным ограждением. 2. Устройство по п. 1, отличающееся тем, что защитное ограждение выполнено в виде жестко закрепленных на направляющей с обеих сторон цепи уголков. 3. Устройство по п. 1, отличающееся тем, что съемные элементы выполнены изогнутыми, с резьбой по краям, взаимодействующей с гайками. 4. Устройство по п. 1, отличающееся тем, что в верхней части вертикальной несущей стенки расположен стационарный поручень.(56) 1. Патент Украины на полезную модель 23 322, опубл. 25.05.2007. 2. Патент Украины на полезную модель 14221, опубл. 15.05.2006. 3. Патент России на изобретение 2116238, опубл. 27.07.1998 (прототип). 83842012.06.30 Полезная модель относится к подъемно-транспортному машиностроению, в частности к наклонным подъемникам, и может использоваться в жилых, общественных и промышленных зданиях и сооружениях, имеющих перепады уровней пола на путях движения лиц с нарушениями статодинамической функции, включающих использующих кресла-коляски и другие технические средства реабилитации. Из уровня техники известен лестничный подъемник 1, содержащий грузовую приводную платформу с поворотными мостиками для удобства съезда-выезда инвалидной коляски и поворотными турникетами, используемыми для страховки во время движения,приводной механизм с двумя самотормозящими мотор-редукторами, взаимодействующими при помощи шестерен с зубчатыми рейками, расположенными в направляющих, размещенных на ступенях лестничного марша. Шестерни взаимодействуют с катками системы жестких опор грузовой приводной платформы. Недостатком данного подъемника является сложность конструкции, так как используются два привода. Кроме того, использование в приводном механизме шестерен с зубчатыми рейками делает это устройство трудоемким в ремонте и изготовлении, так как технологическую сложность вызывает как изготовление зубчатых реек, так и их подгонка при стыковке. Так как одна из направляющих этого подъемника закреплена непосредственно по центру лестничного марша, это делает его зоной повышенной опасности для других лиц. Из уровня техники известен лестничный подъемник, содержащий грузовую приводную платформу с системой поддерживающих жестких опор, выполненную с возможностью перемещения по направляющим, расположенным у стен лестничной клетки,приводной механизм с редуктором, связанный со звездочками, взаимодействующими с неподвижно закрепленной цепью, расположенной в одной из направляющих 2. В приводном механизме этого устройства используется цепь вместо зубчатых реек. Это позволяет частично устранить недостатки предыдущего устройства, связанные с трудностями в ремонте и изготовлении зубчатых реек, являющихся направляющими для шестерни. Также недостатком этого устройства является сложность конструкции как приводного механизма, так и всего устройства в целом, так как для поддержания грузовой платформы в горизонтальном положении при подъеме по наклонному лестничному маршу требуется сложная система поддерживающих жестких опор. Кроме того, для облегчения ремонтопригодности тягового механизма не предусмотрена система закрепления цепи съемными элементами и для безопасности его работы нет защитного ограждения, так как направляющие с цепью находятся на ступенях, и это может вызывать их быстрое засорение. Из уровня техники известен подъемник для инвалидов, содержащий грузовую откидную платформу с вертикальной несущей стенкой, с поворотными мостиками и поручнем,приводной механизм и тяговый механизм, выполненный с возможностью взаимодействия с наклонными направляющими, установленными на стене лестничного марша 3. Данный аналог наиболее близкий, т.е. прототип. Данный подъемник устраняет недостатки предыдущих устройств в части неудобства использования ступеней лестничного марша другими лицами, так как его направляющие закреплены на стене. Его грузовая откидная платформа убирается к вертикальной несущей стенке по окончании работы, не мешая проходу других лиц. Но он имеет сложные приводной и тяговый механизмы и сложен в изготовлении и ремонте. Техническая задача, на решение которой направлена данная полезная модель, заключается в создании устройства простого по конструкции, надежного и безопасного в эксплуатации. Кроме того, конструкция этого устройства должна позволять обеспечивать быстрый его монтаж и ремонт. Данная техническая задача решается тем, что подъемник для инвалидов содержит грузовую откидную платформу с поворотными мостиками и вертикальной несущей стенкой с поворотным поручнем, приводной механизм и тяговый механизм, выполненный с возможностью взаимодействия с наклонными направляющими, установленными на стене ле 2 83842012.06.30 стничного марша. Отличия заключаются в том, что приводной механизм выполнен в виде планетарной передачи, вал которой связан с механизмом вращения и тяговым механизмом, выполненным в виде звездочки, связанной с ведомым колесом планетарной передачи и взаимодействующей с цепью, расположенной на направляющей и прикрепленной к ней съемными элементами и закрытой защитным ограждением. Дополнительные отличия в том, что защитное ограждение выполнено в виде жестко закрепленных на направляющей с обеих сторон цепи уголков, а съемные элементы выполнены изогнутыми, с резьбой по краям, взаимодействующей с гайками. Также дополнительным отличием является то, что в верхней части вертикальной несущей стенки расположен стационарный поручень. Данное устройство имеет простую и компактную конструкцию приводного механизма, который выполнен в виде планетарной передачи, вал которой связан с механизмом вращения и тяговым механизмом. Фактически, на одном приводном валу, который связан с механизмом вращения, размещены и работают ведущая шестерня планетарной передачи и звездочка, связанная с ведомым колесом планетарной передачи. Кроме того, закрепление цепи съемными элементами, выполненными изогнутыми, с резьбой по краям, взаимодействующей с гайками, позволяет быстро произвести ее замену, несмотря на то что она расположена на направляющей с защитными ограждениями, а наличие защитного ограждения обеспечивает безопасную и надежную работу как тягового механизма, так и всего устройства в целом. В эксплуатации защитное ограждение предохраняет цепь от загрязнения и вандализма. Данное устройство поясняется фигурами, где представлены на фиг. 1 - общий вид наклонного подъемника для инвалидов фиг. 2 - выносной вид А планетарной передачи с тяговым механизмом фиг. 3 - выносной вид Б съемных элементов цепи с защитным ограждением фиг. 4 - разрез С-С вида Б. Подъемник для инвалидов состоит из грузовой откидной платформы 1 с вертикальной несущей стенкой 2. В вертикальной несущей стенке 2 на металлической раме 3 размещен приводной механизм, выполненный в виде планетарной передачи 4, состоящей из ведущей шестерни 5 и ведомого колеса 6, расположенных на валу 7. Ведомое колесо 6 связано соединительным элементом 8 со звездочкой 9, которая также размещена на валу 7. Звездочка 9 взаимодействует с цепью 10, расположенной на направляющей 11 и прикрепленной к ней съемными элементами 12, выполненными изогнутыми с резьбой по краям,взаимодействующей с гайками 13. Цепь 10 закрыта защитным ограждением, выполненным в виде жестко закрепленных на наклонных направляющих 11 с обеих сторон цепи 10 уголков 14. Для удобства съезда и выезда кресел-колясок грузовая откидная платформа 1 снабжена поворотными мостиками 15. Для удобства пользования подъемником при транспортировке в нем предусмотрены на вертикальной несущей стенке 2 поворотный поручень 16 и стационарный поручень 17. Работа подъемника происходит следующим образом при вращении вала 7 механизмом вращения (не показан) звездочка 9 тягового механизма, сцепляясь с цепью 10, перемещает вертикальную несущую стенку 2, связанную с откидной платформой 1 и пользователем, вверх или вниз вдоль наклонных направляющих 10. Для предотвращения от случайного съезда коляски на откидной платформе 1 предусмотрены поворотные мостики 15, механически связанные с рычагами управления (не показаны), которые при опускании образуют въездные пандусы. Также для безопасности во время движения опускается поворотный поручень 16, который конструктивно фиксируется в двух положениях вертикальном - нерабочем и горизонтальном - рабочем. В верхней части вертикальной несущей стенки 2 размещен дополнительный стационарный поручень 17, который для удобства может использоваться при подъеме. В нерабочем положении для экономии места грузовая откидная платформа 1 складывается вверх, к вертикальной несущей стенке 2 и замыкается с помощью замка (не показано). 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
