Смеситель-раздатчик кормов

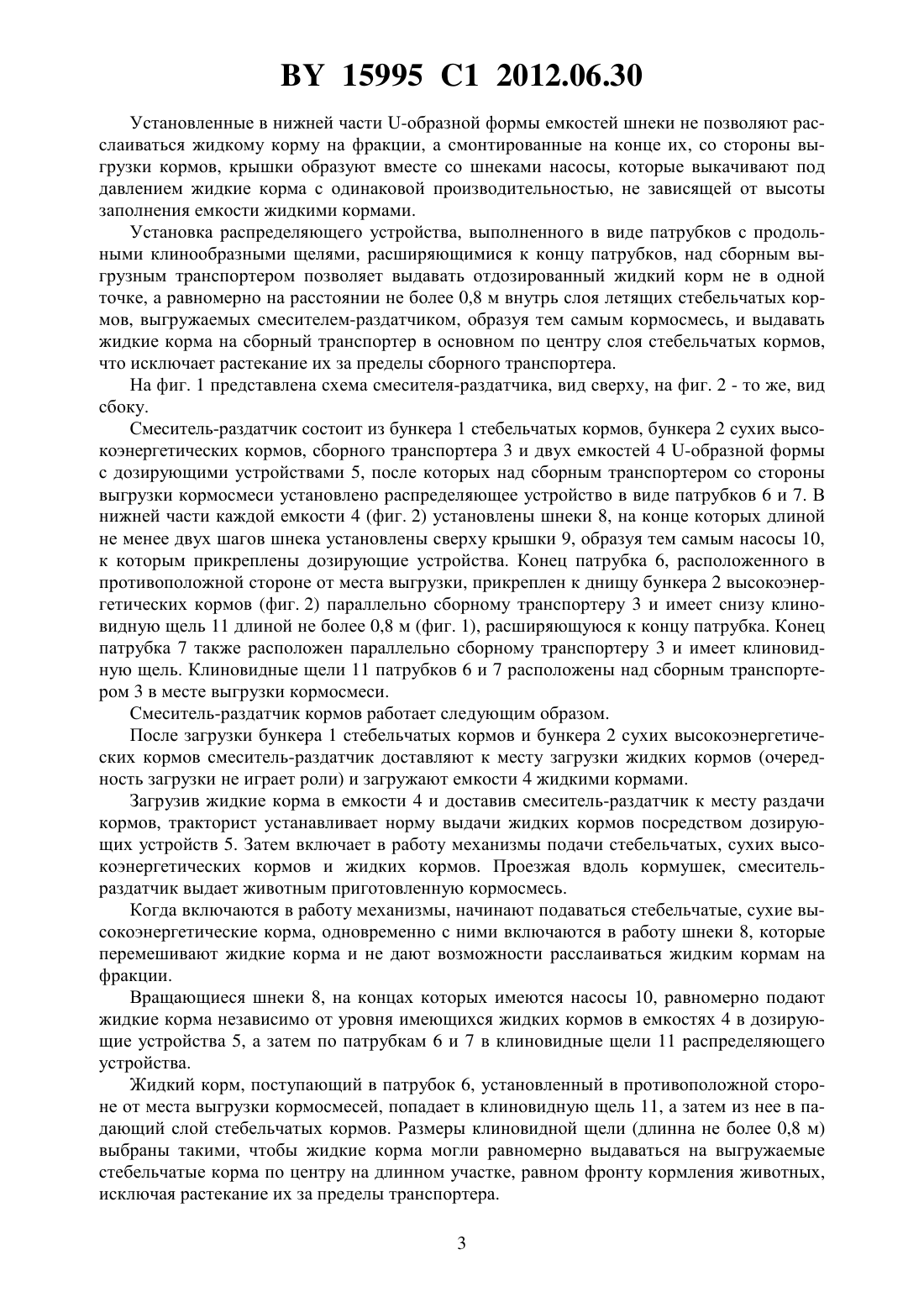

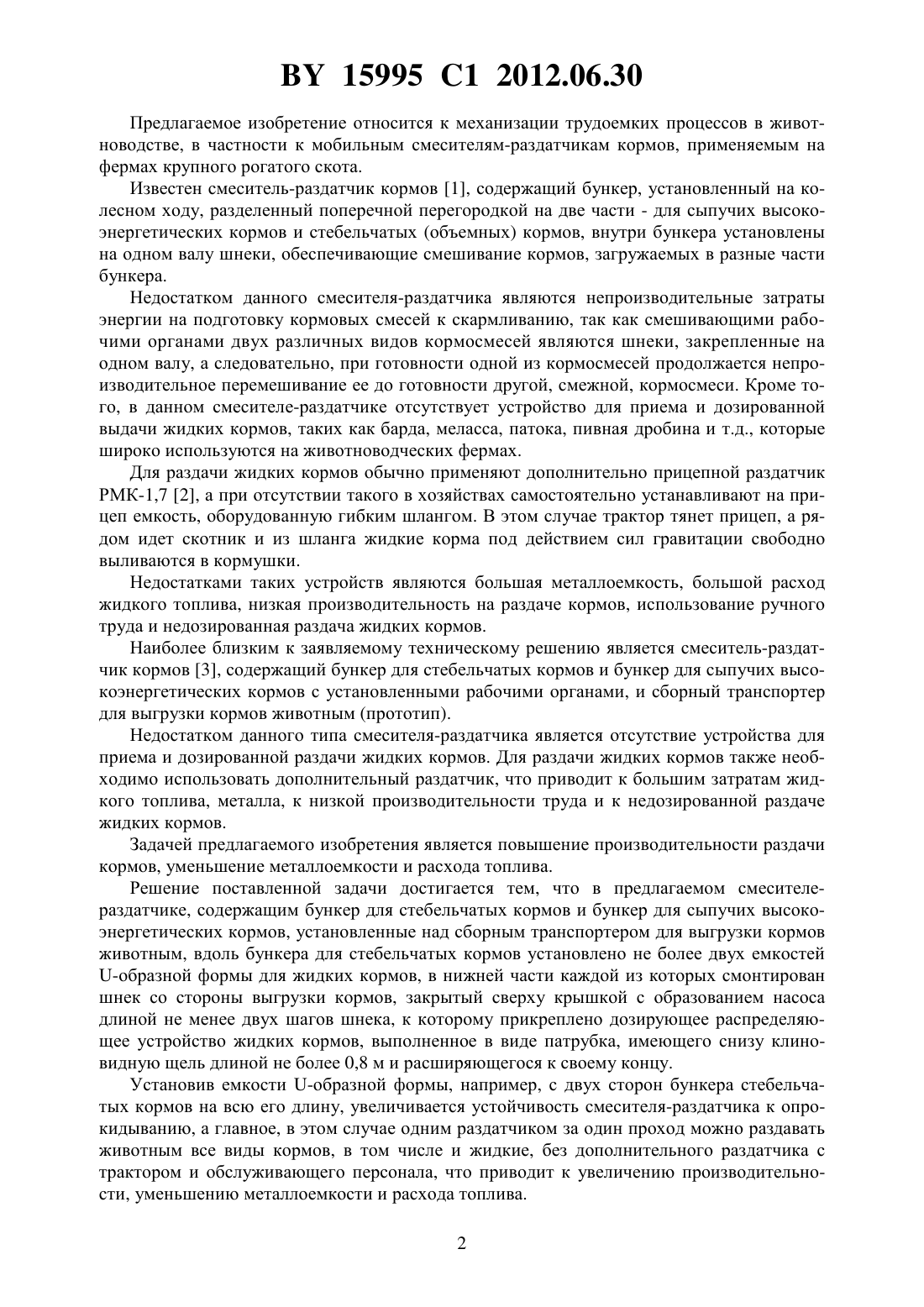

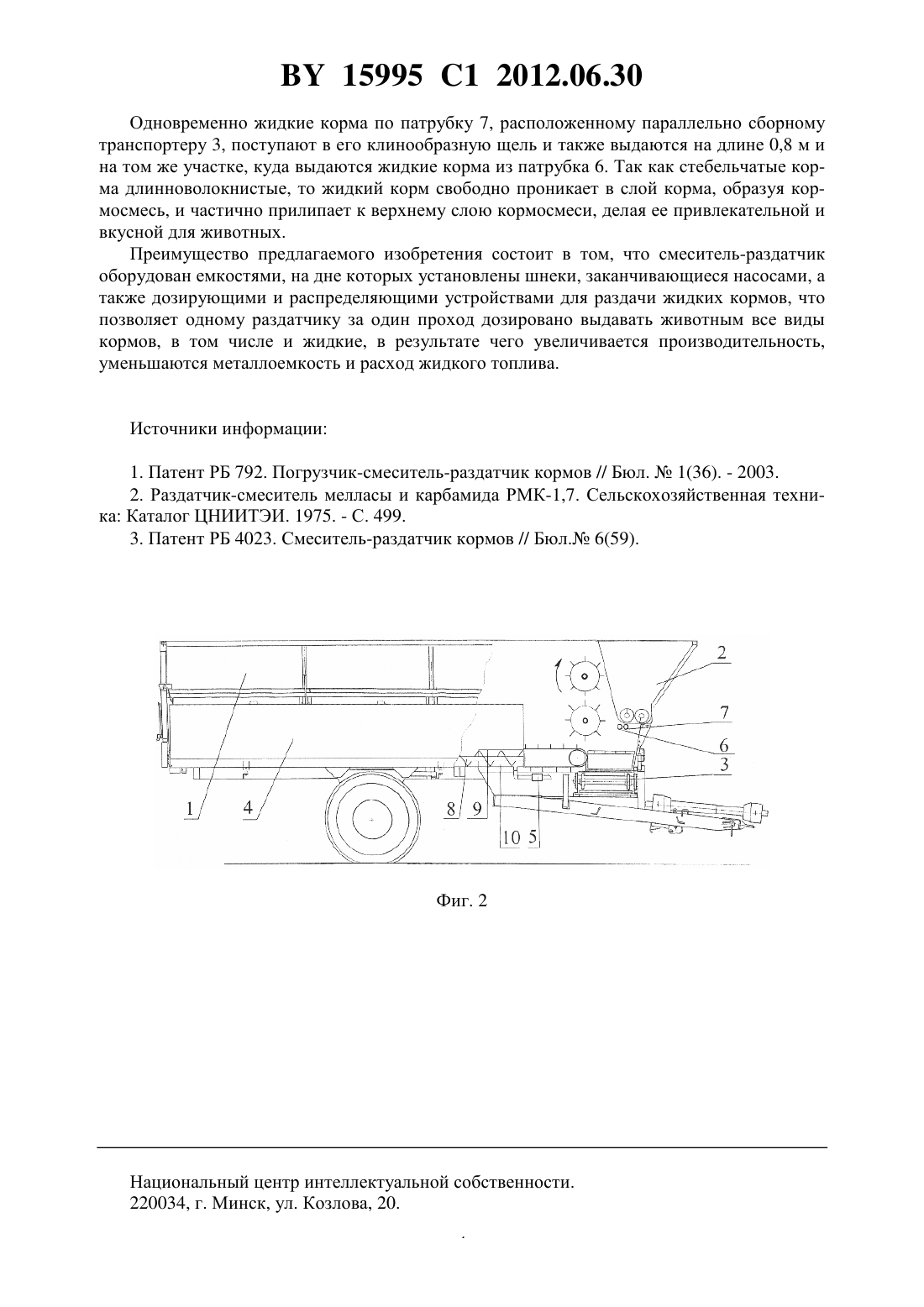

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Передня Владимир Иванович Хруцкий Владимир Иванович Тарасевич Андрей Михайлович Романович Анастасия Андреевна(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Смеситель-раздатчик кормов, содержащий бункер для стебельчатых кормов и бункер для сыпучих высокоэнергетических кормов, установленные над сборным транспортером для выгрузки кормов животным, отличающийся тем, что вдоль бункера для стебельчатых кормов установлено не более двух емкостей -образной формы для жидких кормов, в нижней части каждой из которых смонтирован шнек со стороны выгрузки кормов, закрытый сверху крышкой с образованием насоса длиной не менее двух шагов шнека, к которому прикреплено дозирующее распределяющее устройство жидких кормов, выполненное в виде патрубка, имеющего снизу клиновидную щель длиной не более 0,8 м и расширяющегося к своему концу. 15995 1 2012.06.30 Предлагаемое изобретение относится к механизации трудоемких процессов в животноводстве, в частности к мобильным смесителям-раздатчикам кормов, применяемым на фермах крупного рогатого скота. Известен смеситель-раздатчик кормов 1, содержащий бункер, установленный на колесном ходу, разделенный поперечной перегородкой на две части - для сыпучих высокоэнергетических кормов и стебельчатых (объемных) кормов, внутри бункера установлены на одном валу шнеки, обеспечивающие смешивание кормов, загружаемых в разные части бункера. Недостатком данного смесителя-раздатчика являются непроизводительные затраты энергии на подготовку кормовых смесей к скармливанию, так как смешивающими рабочими органами двух различных видов кормосмесей являются шнеки, закрепленные на одном валу, а следовательно, при готовности одной из кормосмесей продолжается непроизводительное перемешивание ее до готовности другой, смежной, кормосмеси. Кроме того, в данном смесителе-раздатчике отсутствует устройство для приема и дозированной выдачи жидких кормов, таких как барда, меласса, патока, пивная дробина и т.д., которые широко используются на животноводческих фермах. Для раздачи жидких кормов обычно применяют дополнительно прицепной раздатчик РМК-1,7 2, а при отсутствии такого в хозяйствах самостоятельно устанавливают на прицеп емкость, оборудованную гибким шлангом. В этом случае трактор тянет прицеп, а рядом идет скотник и из шланга жидкие корма под действием сил гравитации свободно выливаются в кормушки. Недостатками таких устройств являются большая металлоемкость, большой расход жидкого топлива, низкая производительность на раздаче кормов, использование ручного труда и недозированная раздача жидких кормов. Наиболее близким к заявляемому техническому решению является смеситель-раздатчик кормов 3, содержащий бункер для стебельчатых кормов и бункер для сыпучих высокоэнергетических кормов с установленными рабочими органами, и сборный транспортер для выгрузки кормов животным (прототип). Недостатком данного типа смесителя-раздатчика является отсутствие устройства для приема и дозированной раздачи жидких кормов. Для раздачи жидких кормов также необходимо использовать дополнительный раздатчик, что приводит к большим затратам жидкого топлива, металла, к низкой производительности труда и к недозированной раздаче жидких кормов. Задачей предлагаемого изобретения является повышение производительности раздачи кормов, уменьшение металлоемкости и расхода топлива. Решение поставленной задачи достигается тем, что в предлагаемом смесителераздатчике, содержащим бункер для стебельчатых кормов и бункер для сыпучих высокоэнергетических кормов, установленные над сборным транспортером для выгрузки кормов животным, вдоль бункера для стебельчатых кормов установлено не более двух емкостей-образной формы для жидких кормов, в нижней части каждой из которых смонтирован шнек со стороны выгрузки кормов, закрытый сверху крышкой с образованием насоса длиной не менее двух шагов шнека, к которому прикреплено дозирующее распределяющее устройство жидких кормов, выполненное в виде патрубка, имеющего снизу клиновидную щель длиной не более 0,8 м и расширяющегося к своему концу. Установив емкости -образной формы, например, с двух сторон бункера стебельчатых кормов на всю его длину, увеличивается устойчивость смесителя-раздатчика к опрокидыванию, а главное, в этом случае одним раздатчиком за один проход можно раздавать животным все виды кормов, в том числе и жидкие, без дополнительного раздатчика с трактором и обслуживающего персонала, что приводит к увеличению производительности, уменьшению металлоемкости и расхода топлива. 2 15995 1 2012.06.30 Установленные в нижней части -образной формы емкостей шнеки не позволяют расслаиваться жидкому корму на фракции, а смонтированные на конце их, со стороны выгрузки кормов, крышки образуют вместе со шнеками насосы, которые выкачивают под давлением жидкие корма с одинаковой производительностью, не зависящей от высоты заполнения емкости жидкими кормами. Установка распределяющего устройства, выполненного в виде патрубков с продольными клинообразными щелями, расширяющимися к концу патрубков, над сборным выгрузным транспортером позволяет выдавать отдозированный жидкий корм не в одной точке, а равномерно на расстоянии не более 0,8 м внутрь слоя летящих стебельчатых кормов, выгружаемых смесителем-раздатчиком, образуя тем самым кормосмесь, и выдавать жидкие корма на сборный транспортер в основном по центру слоя стебельчатых кормов,что исключает растекание их за пределы сборного транспортера. На фиг. 1 представлена схема смесителя-раздатчика, вид сверху, на фиг. 2 - то же, вид сбоку. Смеситель-раздатчик состоит из бункера 1 стебельчатых кормов, бункера 2 сухих высокоэнергетических кормов, сборного транспортера 3 и двух емкостей 4 -образной формы с дозирующими устройствами 5, после которых над сборным транспортером со стороны выгрузки кормосмеси установлено распределяющее устройство в виде патрубков 6 и 7. В нижней части каждой емкости 4 (фиг. 2) установлены шнеки 8, на конце которых длиной не менее двух шагов шнека установлены сверху крышки 9, образуя тем самым насосы 10,к которым прикреплены дозирующие устройства. Конец патрубка 6, расположенного в противоположной стороне от места выгрузки, прикреплен к днищу бункера 2 высокоэнергетических кормов (фиг. 2) параллельно сборному транспортеру 3 и имеет снизу клиновидную щель 11 длиной не более 0,8 м (фиг. 1), расширяющуюся к концу патрубка. Конец патрубка 7 также расположен параллельно сборному транспортеру 3 и имеет клиновидную щель. Клиновидные щели 11 патрубков 6 и 7 расположены над сборным транспортером 3 в месте выгрузки кормосмеси. Смеситель-раздатчик кормов работает следующим образом. После загрузки бункера 1 стебельчатых кормов и бункера 2 сухих высокоэнергетических кормов смеситель-раздатчик доставляют к месту загрузки жидких кормов (очередность загрузки не играет роли) и загружают емкости 4 жидкими кормами. Загрузив жидкие корма в емкости 4 и доставив смеситель-раздатчик к месту раздачи кормов, тракторист устанавливает норму выдачи жидких кормов посредством дозирующих устройств 5. Затем включает в работу механизмы подачи стебельчатых, сухих высокоэнергетических кормов и жидких кормов. Проезжая вдоль кормушек, смесительраздатчик выдает животным приготовленную кормосмесь. Когда включаются в работу механизмы, начинают подаваться стебельчатые, сухие высокоэнергетические корма, одновременно с ними включаются в работу шнеки 8, которые перемешивают жидкие корма и не дают возможности расслаиваться жидким кормам на фракции. Вращающиеся шнеки 8, на концах которых имеются насосы 10, равномерно подают жидкие корма независимо от уровня имеющихся жидких кормов в емкостях 4 в дозирующие устройства 5, а затем по патрубкам 6 и 7 в клиновидные щели 11 распределяющего устройства. Жидкий корм, поступающий в патрубок 6, установленный в противоположной стороне от места выгрузки кормосмесей, попадает в клиновидную щель 11, а затем из нее в падающий слой стебельчатых кормов. Размеры клиновидной щели (длинна не более 0,8 м) выбраны такими, чтобы жидкие корма могли равномерно выдаваться на выгружаемые стебельчатые корма по центру на длинном участке, равном фронту кормления животных,исключая растекание их за пределы транспортера. 3 15995 1 2012.06.30 Одновременно жидкие корма по патрубку 7, расположенному параллельно сборному транспортеру 3, поступают в его клинообразную щель и также выдаются на длине 0,8 м и на том же участке, куда выдаются жидкие корма из патрубка 6. Так как стебельчатые корма длинноволокнистые, то жидкий корм свободно проникает в слой корма, образуя кормосмесь, и частично прилипает к верхнему слою кормосмеси, делая ее привлекательной и вкусной для животных. Преимущество предлагаемого изобретения состоит в том, что смеситель-раздатчик оборудован емкостями, на дне которых установлены шнеки, заканчивающиеся насосами, а также дозирующими и распределяющими устройствами для раздачи жидких кормов, что позволяет одному раздатчику за один проход дозировано выдавать животным все виды кормов, в том числе и жидкие, в результате чего увеличивается производительность,уменьшаются металлоемкость и расход жидкого топлива. Источники информации 1. Патент РБ 792. Погрузчик-смеситель-раздатчик кормов // Бюл.1(36). - 2003. 2. Раздатчик-смеситель мелласы и карбамида РМК-1,7. Сельскохозяйственная техника Каталог ЦНИИТЭИ. 1975. - С. 499. 3. Патент РБ 4023. Смеситель-раздатчик кормов // Бюл. 6(59). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
