Лабораторный стенд по определению пожароопасных характеристик электротехнических устройств

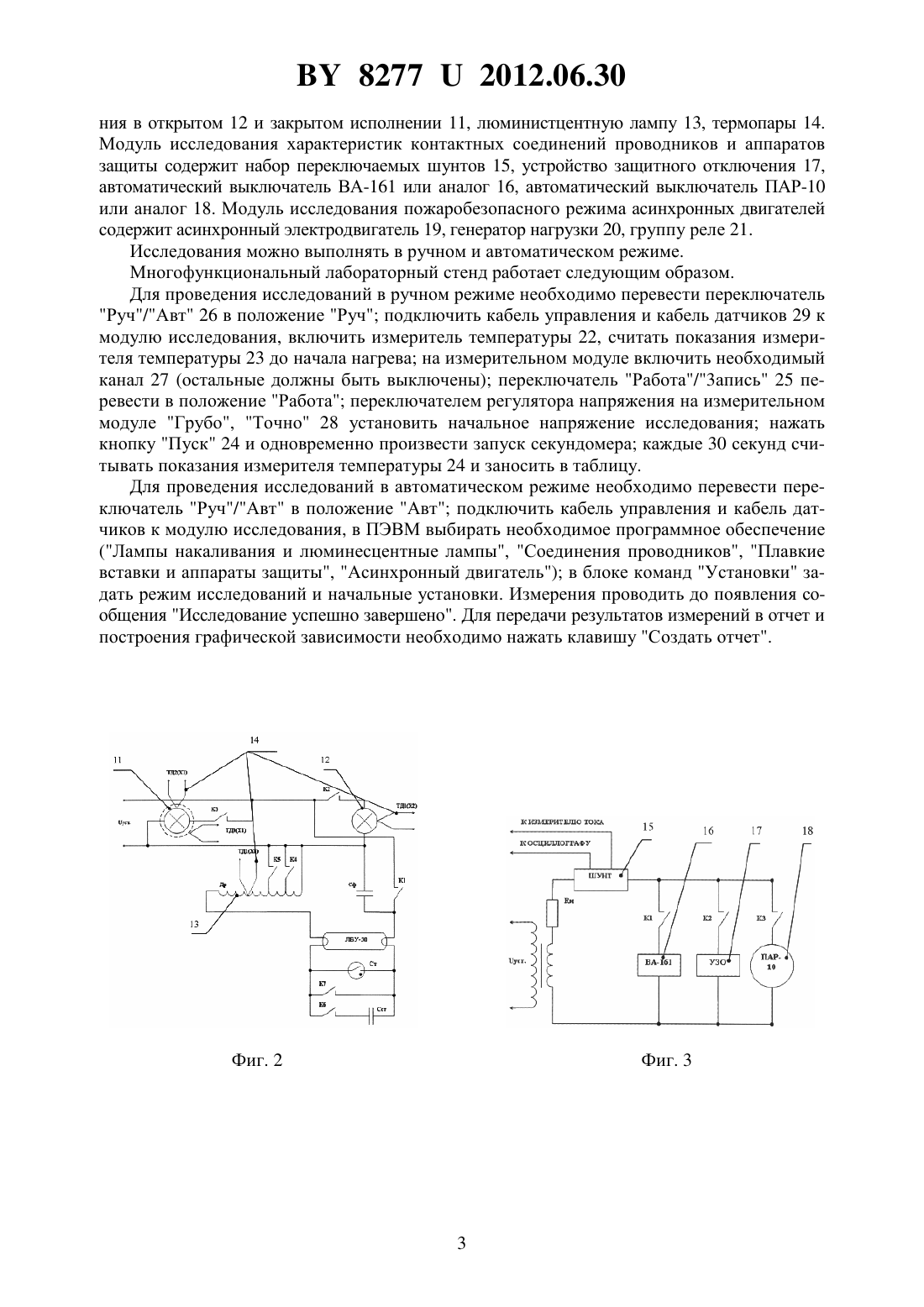

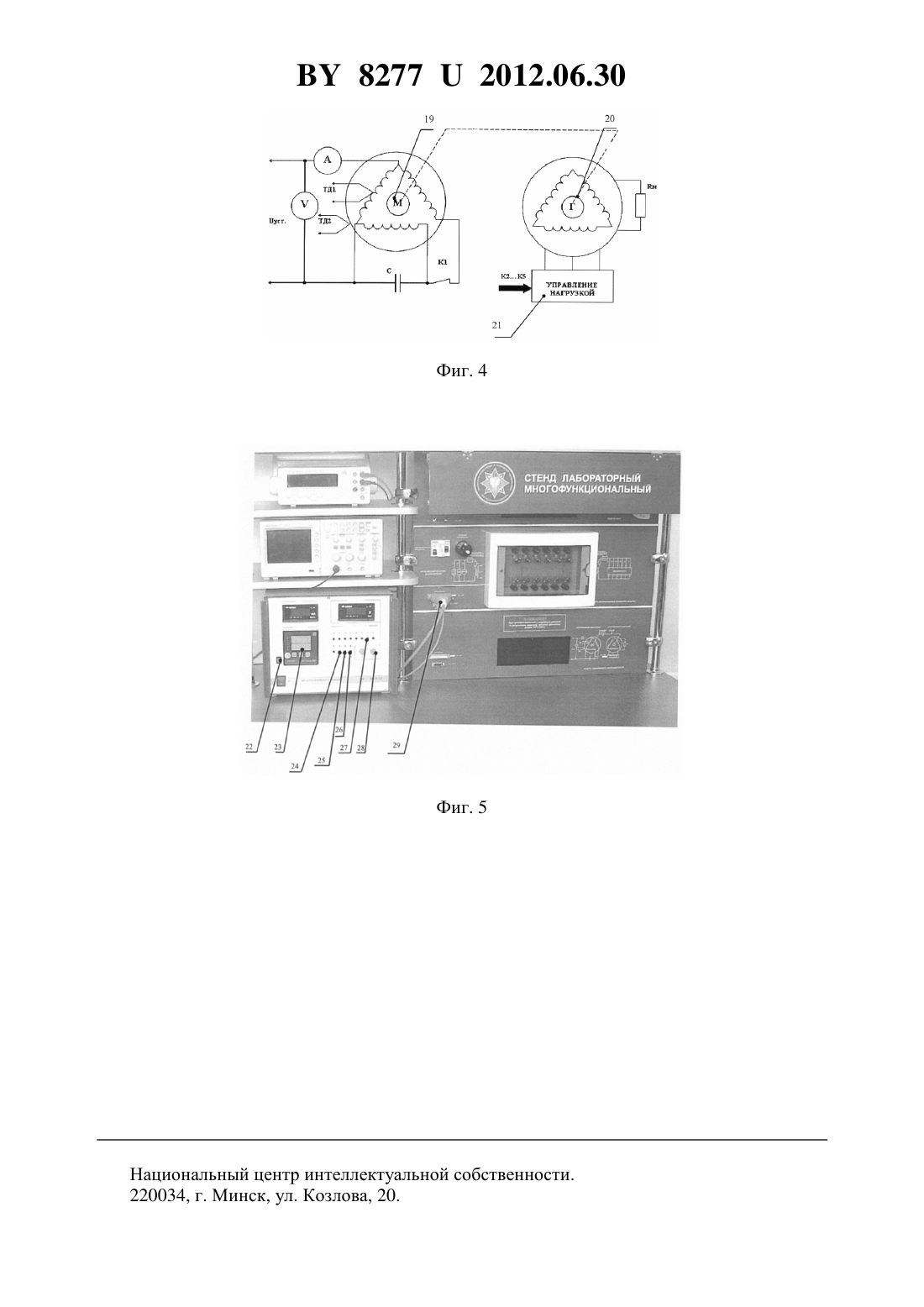

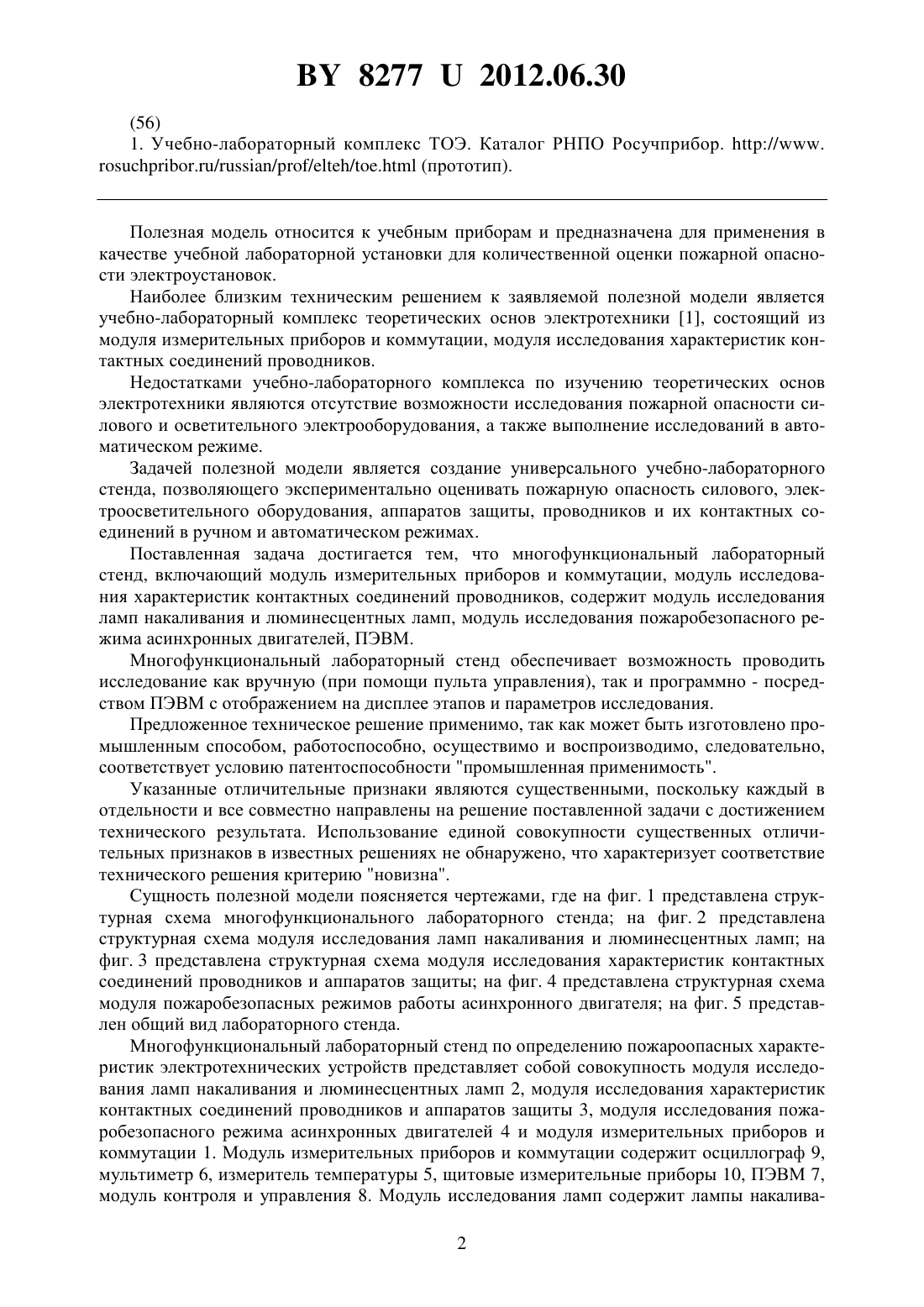

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛАБОРАТОРНЫЙ СТЕНД ПО ОПРЕДЕЛЕНИЮ ПОЖАРООПАСНЫХ ХАРАКТЕРИСТИК ЭЛЕКТРОТЕХНИЧЕСКИХ УСТРОЙСТВ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситациям Республики Беларусь(72) Авторы Маковчик Александр Васильевич Рудковский Птр Евгеньевич Суриков Андрей Валерьевич Харлович Дмитрий Евгеньевич(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситациям Республики Беларусь(57) Лабораторный стенд по определению пожароопасных характеристик электротехнических устройств, состоящий из модуля измерительных приборов и коммутации, модуля исследования характеристик контактных соединений проводников, отличающийся тем, что многофункциональный лабораторный стенд содержит модуль исследования ламп накаливания и люминесцентных ламп, модуль исследования пожаробезопасного режима асинхронных двигателей, ПЭВМ..////. (прототип). Полезная модель относится к учебным приборам и предназначена для применения в качестве учебной лабораторной установки для количественной оценки пожарной опасности электроустановок. Наиболее близким техническим решением к заявляемой полезной модели является учебно-лабораторный комплекс теоретических основ электротехники 1, состоящий из модуля измерительных приборов и коммутации, модуля исследования характеристик контактных соединений проводников. Недостатками учебно-лабораторного комплекса по изучению теоретических основ электротехники являются отсутствие возможности исследования пожарной опасности силового и осветительного электрооборудования, а также выполнение исследований в автоматическом режиме. Задачей полезной модели является создание универсального учебно-лабораторного стенда, позволяющего экспериментально оценивать пожарную опасность силового, электроосветительного оборудования, аппаратов защиты, проводников и их контактных соединений в ручном и автоматическом режимах. Поставленная задача достигается тем, что многофункциональный лабораторный стенд, включающий модуль измерительных приборов и коммутации, модуль исследования характеристик контактных соединений проводников, содержит модуль исследования ламп накаливания и люминесцентных ламп, модуль исследования пожаробезопасного режима асинхронных двигателей, ПЭВМ. Многофункциональный лабораторный стенд обеспечивает возможность проводить исследование как вручную (при помощи пульта управления), так и программно - посредством ПЭВМ с отображением на дисплее этапов и параметров исследования. Предложенное техническое решение применимо, так как может быть изготовлено промышленным способом, работоспособно, осуществимо и воспроизводимо, следовательно,соответствует условию патентоспособности промышленная применимость. Указанные отличительные признаки являются существенными, поскольку каждый в отдельности и все совместно направлены на решение поставленной задачи с достижением технического результата. Использование единой совокупности существенных отличительных признаков в известных решениях не обнаружено, что характеризует соответствие технического решения критерию новизна. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлена структурная схема многофункционального лабораторного стенда на фиг. 2 представлена структурная схема модуля исследования ламп накаливания и люминесцентных ламп на фиг. 3 представлена структурная схема модуля исследования характеристик контактных соединений проводников и аппаратов защиты на фиг. 4 представлена структурная схема модуля пожаробезопасных режимов работы асинхронного двигателя на фиг. 5 представлен общий вид лабораторного стенда. Многофункциональный лабораторный стенд по определению пожароопасных характеристик электротехнических устройств представляет собой совокупность модуля исследования ламп накаливания и люминесцентных ламп 2, модуля исследования характеристик контактных соединений проводников и аппаратов защиты 3, модуля исследования пожаробезопасного режима асинхронных двигателей 4 и модуля измерительных приборов и коммутации 1. Модуль измерительных приборов и коммутации содержит осциллограф 9,мультиметр 6, измеритель температуры 5, щитовые измерительные приборы 10, ПЭВМ 7,модуль контроля и управления 8. Модуль исследования ламп содержит лампы накалива 2 82772012.06.30 ния в открытом 12 и закрытом исполнении 11, люминистцентную лампу 13, термопары 14. Модуль исследования характеристик контактных соединений проводников и аппаратов защиты содержит набор переключаемых шунтов 15, устройство защитного отключения 17,автоматический выключатель ВА-161 или аналог 16, автоматический выключатель ПАР-10 или аналог 18. Модуль исследования пожаробезопасного режима асинхронных двигателей содержит асинхронный электродвигатель 19, генератор нагрузки 20, группу реле 21. Исследования можно выполнять в ручном и автоматическом режиме. Многофункциональный лабораторный стенд работает следующим образом. Для проведения исследований в ручном режиме необходимо перевести переключатель Руч/Авт 26 в положение Руч подключить кабель управления и кабель датчиков 29 к модулю исследования, включить измеритель температуры 22, считать показания измерителя температуры 23 до начала нагрева на измерительном модуле включить необходимый канал 27 (остальные должны быть выключены) переключатель Работа/3 апись 25 перевести в положение Работа переключателем регулятора напряжения на измерительном модуле Грубо, Точно 28 установить начальное напряжение исследования нажать кнопку Пуск 24 и одновременно произвести запуск секундомера каждые 30 секунд считывать показания измерителя температуры 24 и заносить в таблицу. Для проведения исследований в автоматическом режиме необходимо перевести переключатель Руч/Авт в положение Авт подключить кабель управления и кабель датчиков к модулю исследования, в ПЭВМ выбирать необходимое программное обеспечение(Лампы накаливания и люминесцентные лампы, Соединения проводников, Плавкие вставки и аппараты защиты, Асинхронный двигатель) в блоке команд Установки задать режим исследований и начальные установки. Измерения проводить до появления сообщения Исследование успешно завершено. Для передачи результатов измерений в отчет и построения графической зависимости необходимо нажать клавишу Создать отчет. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
