Укупорочное средство

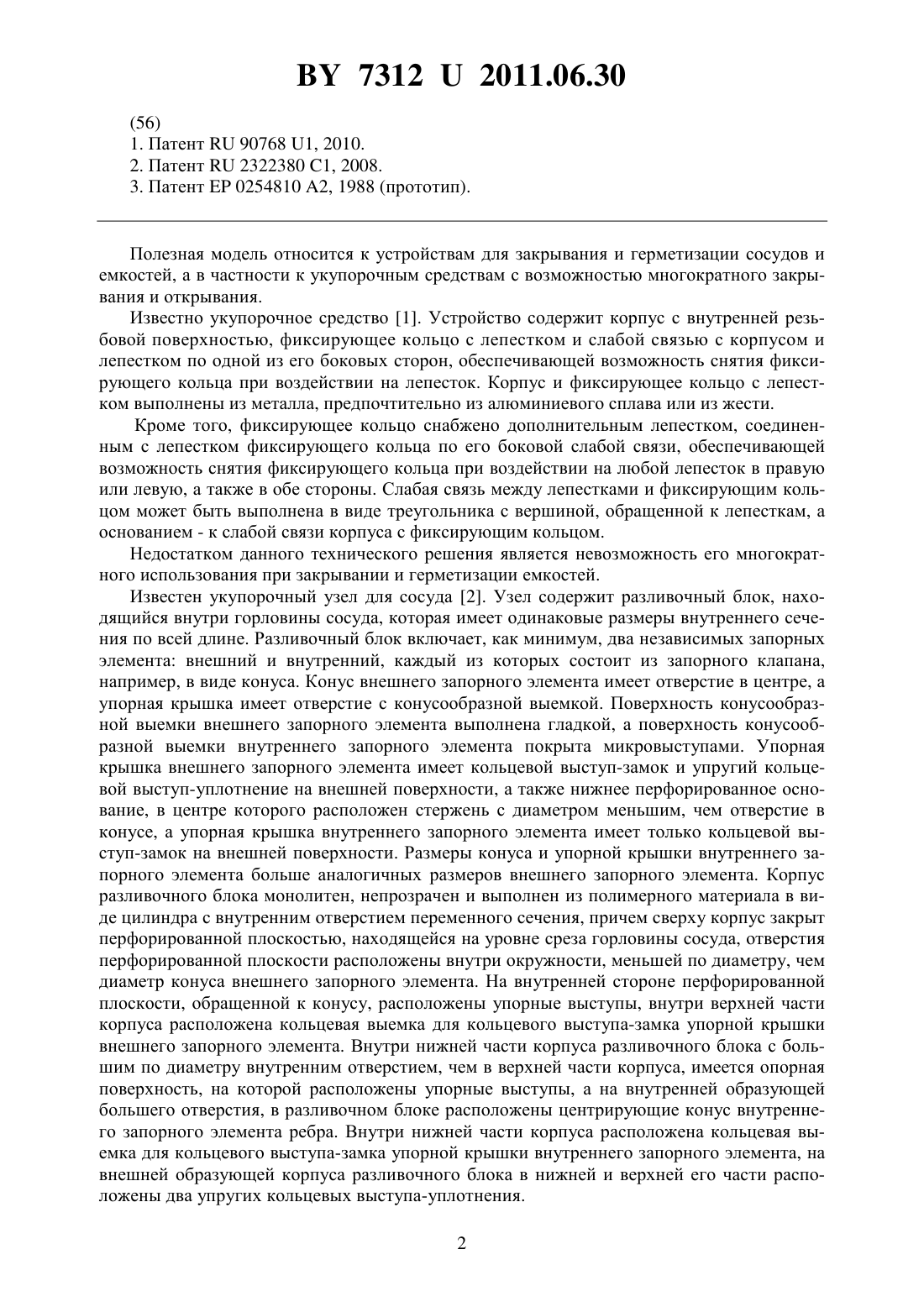

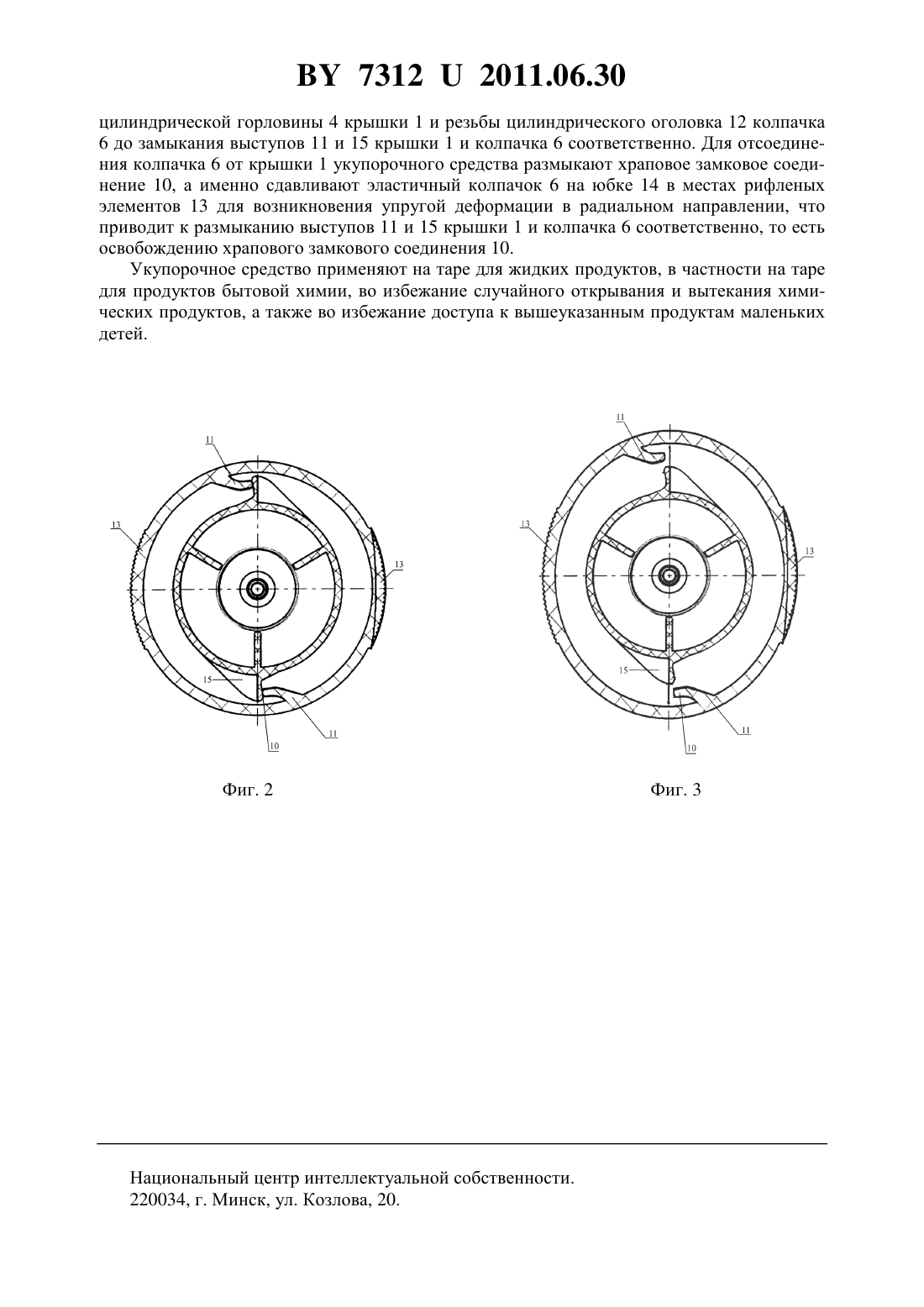

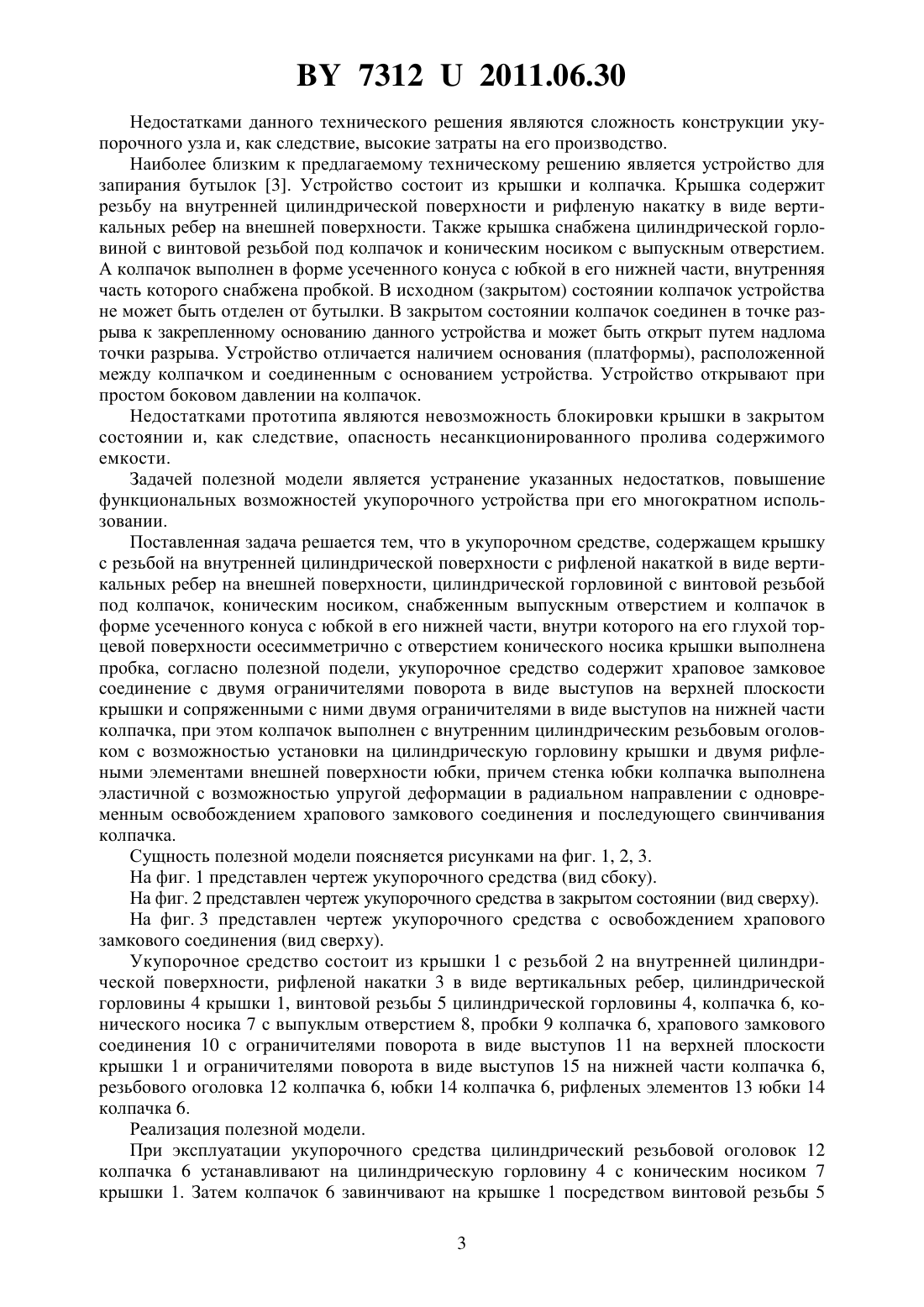

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Цингель Алексей Вильгельмович(57) Укупорочное средство, содержащее крышку с резьбой на внутренней цилиндрической поверхности, рифленой накаткой в виде вертикальных ребер на внешней поверхности, цилиндрической горловиной с винтовой резьбой под колпачок, коническим носиком, снабженным выпускным отверстием, и колпачок в форме усеченного конуса с юбкой в его нижней части, внутри которого на его глухой торцевой поверхности осесимметрично с отверстием конического носика крышки выполнена пробка, отличающееся тем, что укупорочное средство содержит храповое замковое соединение с двумя ограничителями поворота в виде выступов на верхней плоскости крышки и сопряженными с ними двумя ограничителями в виде выступов на нижней части колпачка, при этом колпачок выполнен с внутренним цилиндрическим резьбовым оголовком с возможностью установки на цилиндрическую горловину крышки и двумя рифлеными элементами внешней поверхности юбки, причем стенка юбки колпачка выполнена эластичной с возможностью упругой деформации в радиальном направлении с одновременным освобождением храпового замкового соединения и последующего свинчивания колпачка.(56) 1. Патент 90768 1, 2010. 2. Патент 2322380 1, 2008. 3. Патент 0254810 2, 1988 (прототип). Полезная модель относится к устройствам для закрывания и герметизации сосудов и емкостей, а в частности к укупорочным средствам с возможностью многократного закрывания и открывания. Известно укупорочное средство 1. Устройство содержит корпус с внутренней резьбовой поверхностью, фиксирующее кольцо с лепестком и слабой связью с корпусом и лепестком по одной из его боковых сторон, обеспечивающей возможность снятия фиксирующего кольца при воздействии на лепесток. Корпус и фиксирующее кольцо с лепестком выполнены из металла, предпочтительно из алюминиевого сплава или из жести. Кроме того, фиксирующее кольцо снабжено дополнительным лепестком, соединенным с лепестком фиксирующего кольца по его боковой слабой связи, обеспечивающей возможность снятия фиксирующего кольца при воздействии на любой лепесток в правую или левую, а также в обе стороны. Слабая связь между лепестками и фиксирующим кольцом может быть выполнена в виде треугольника с вершиной, обращенной к лепесткам, а основанием - к слабой связи корпуса с фиксирующим кольцом. Недостатком данного технического решения является невозможность его многократного использования при закрывании и герметизации емкостей. Известен укупорочный узел для сосуда 2. Узел содержит разливочный блок, находящийся внутри горловины сосуда, которая имеет одинаковые размеры внутреннего сечения по всей длине. Разливочный блок включает, как минимум, два независимых запорных элемента внешний и внутренний, каждый из которых состоит из запорного клапана,например, в виде конуса. Конус внешнего запорного элемента имеет отверстие в центре, а упорная крышка имеет отверстие с конусообразной выемкой. Поверхность конусообразной выемки внешнего запорного элемента выполнена гладкой, а поверхность конусообразной выемки внутреннего запорного элемента покрыта микровыступами. Упорная крышка внешнего запорного элемента имеет кольцевой выступ-замок и упругий кольцевой выступ-уплотнение на внешней поверхности, а также нижнее перфорированное основание, в центре которого расположен стержень с диаметром меньшим, чем отверстие в конусе, а упорная крышка внутреннего запорного элемента имеет только кольцевой выступ-замок на внешней поверхности. Размеры конуса и упорной крышки внутреннего запорного элемента больше аналогичных размеров внешнего запорного элемента. Корпус разливочного блока монолитен, непрозрачен и выполнен из полимерного материала в виде цилиндра с внутренним отверстием переменного сечения, причем сверху корпус закрыт перфорированной плоскостью, находящейся на уровне среза горловины сосуда, отверстия перфорированной плоскости расположены внутри окружности, меньшей по диаметру, чем диаметр конуса внешнего запорного элемента. На внутренней стороне перфорированной плоскости, обращенной к конусу, расположены упорные выступы, внутри верхней части корпуса расположена кольцевая выемка для кольцевого выступа-замка упорной крышки внешнего запорного элемента. Внутри нижней части корпуса разливочного блока с большим по диаметру внутренним отверстием, чем в верхней части корпуса, имеется опорная поверхность, на которой расположены упорные выступы, а на внутренней образующей большего отверстия, в разливочном блоке расположены центрирующие конус внутреннего запорного элемента ребра. Внутри нижней части корпуса расположена кольцевая выемка для кольцевого выступа-замка упорной крышки внутреннего запорного элемента, на внешней образующей корпуса разливочного блока в нижней и верхней его части расположены два упругих кольцевых выступа-уплотнения. 2 73122011.06.30 Недостатками данного технического решения являются сложность конструкции укупорочного узла и, как следствие, высокие затраты на его производство. Наиболее близким к предлагаемому техническому решению является устройство для запирания бутылок 3. Устройство состоит из крышки и колпачка. Крышка содержит резьбу на внутренней цилиндрической поверхности и рифленую накатку в виде вертикальных ребер на внешней поверхности. Также крышка снабжена цилиндрической горловиной с винтовой резьбой под колпачок и коническим носиком с выпускным отверстием. А колпачок выполнен в форме усеченного конуса с юбкой в его нижней части, внутренняя часть которого снабжена пробкой. В исходном (закрытом) состоянии колпачок устройства не может быть отделен от бутылки. В закрытом состоянии колпачок соединен в точке разрыва к закрепленному основанию данного устройства и может быть открыт путем надлома точки разрыва. Устройство отличается наличием основания (платформы), расположенной между колпачком и соединенным с основанием устройства. Устройство открывают при простом боковом давлении на колпачок. Недостатками прототипа являются невозможность блокировки крышки в закрытом состоянии и, как следствие, опасность несанкционированного пролива содержимого емкости. Задачей полезной модели является устранение указанных недостатков, повышение функциональных возможностей укупорочного устройства при его многократном использовании. Поставленная задача решается тем, что в укупорочном средстве, содержащем крышку с резьбой на внутренней цилиндрической поверхности с рифленой накаткой в виде вертикальных ребер на внешней поверхности, цилиндрической горловиной с винтовой резьбой под колпачок, коническим носиком, снабженным выпускным отверстием и колпачок в форме усеченного конуса с юбкой в его нижней части, внутри которого на его глухой торцевой поверхности осесимметрично с отверстием конического носика крышки выполнена пробка, согласно полезной подели, укупорочное средство содержит храповое замковое соединение с двумя ограничителями поворота в виде выступов на верхней плоскости крышки и сопряженными с ними двумя ограничителями в виде выступов на нижней части колпачка, при этом колпачок выполнен с внутренним цилиндрическим резьбовым оголовком с возможностью установки на цилиндрическую горловину крышки и двумя рифлеными элементами внешней поверхности юбки, причем стенка юбки колпачка выполнена эластичной с возможностью упругой деформации в радиальном направлении с одновременным освобождением храпового замкового соединения и последующего свинчивания колпачка. Сущность полезной модели поясняется рисунками на фиг. 1, 2, 3. На фиг. 1 представлен чертеж укупорочного средства (вид сбоку). На фиг. 2 представлен чертеж укупорочного средства в закрытом состоянии (вид сверху). На фиг. 3 представлен чертеж укупорочного средства с освобождением храпового замкового соединения (вид сверху). Укупорочное средство состоит из крышки 1 с резьбой 2 на внутренней цилиндрической поверхности, рифленой накатки 3 в виде вертикальных ребер, цилиндрической горловины 4 крышки 1, винтовой резьбы 5 цилиндрической горловины 4, колпачка 6, конического носика 7 с выпуклым отверстием 8, пробки 9 колпачка 6, храпового замкового соединения 10 с ограничителями поворота в виде выступов 11 на верхней плоскости крышки 1 и ограничителями поворота в виде выступов 15 на нижней части колпачка 6,резьбового оголовка 12 колпачка 6, юбки 14 колпачка 6, рифленых элементов 13 юбки 14 колпачка 6. Реализация полезной модели. При эксплуатации укупорочного средства цилиндрический резьбовой оголовок 12 колпачка 6 устанавливают на цилиндрическую горловину 4 с коническим носиком 7 крышки 1. Затем колпачок 6 завинчивают на крышке 1 посредством винтовой резьбы 5 3 73122011.06.30 цилиндрической горловины 4 крышки 1 и резьбы цилиндрического оголовка 12 колпачка 6 до замыкания выступов 11 и 15 крышки 1 и колпачка 6 соответственно. Для отсоединения колпачка 6 от крышки 1 укупорочного средства размыкают храповое замковое соединение 10, а именно сдавливают эластичный колпачок 6 на юбке 14 в местах рифленых элементов 13 для возникновения упругой деформации в радиальном направлении, что приводит к размыканию выступов 11 и 15 крышки 1 и колпачка 6 соответственно, то есть освобождению храпового замкового соединения 10. Укупорочное средство применяют на таре для жидких продуктов, в частности на таре для продуктов бытовой химии, во избежание случайного открывания и вытекания химических продуктов, а также во избежание доступа к вышеуказанным продуктам маленьких детей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
